अनुकूलित 6पिन पुरुष और महिला चुंबकीय सही कोण पोगो पिन कनेक्टर

ब्रांड नाम:	UPE
मॉडल संख्या:	6P-2.54PH-4.0H
एमओक्यू:	5000
मूल्य:	$1-$5
पैकेजिंग विवरण:	पीई बैग
भुगतान की शर्तें:	टी/टी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

ISO9002

नाम:

चुंबकीय कनेक्टर

सामग्री:

PA9T, पीतल C3604, SUS304, NdFeB N52

वाष्पशील:

12वी

मौजूदा:

2ए

यांत्रिक जीवन:

10000 चक्र मिनट।

बल:

कार्यशील ऊंचाई पर 35±10gf

संपर्क प्रतिरोध:

50 मीटर अधिकतम (पिन)

नमक स्प्रे परीक्षण:

48एच

उच्चतम तापमान को सहन करना:

260 डिग्री सेल्सियस

परिचालन तापमान:

-40 ~ 85 डिग्री सेल्सियस

रंग:

काला पीला

आपूर्ति की क्षमता:

5KPCS/दिन

प्रमुखता देना:

6 पिन चुंबकीय सही कोण कनेक्टर

पुरुष महिला पोगो पिन कनेक्टर

अनुकूलित चुंबकीय पोगो पिन

उत्पाद वर्णन

कस्टम 6-पिन चुंबकीय सही कोण पोगो पिन कनेक्टर

यूनियन प्रेसिजन इलेक्ट्रॉनिक लिमिटेड (UPE) दूरसंचार, चिकित्सा उपकरण, एयरोस्पेस, ऑटोमोटिव, वायरलेस उपकरण के लिए कस्टम पोगो पिन कनेक्टर और चुंबकीय कनेक्टर में माहिर है,पहनने योग्य प्रौद्योगिकी, और औद्योगिक परीक्षण अनुप्रयोग।

सामग्री संरचना

प्लंगर (कॉन्टैक्ट पिन): पीतल C3604
बैरल: पीतल C3604
स्प्रिंगः स्टेनलेस स्टील (SUS304)
आवासः हाई-टेक प्लास्टिक (PA9T)

कोटिंग विनिर्देश

प्लंजर और बैरल प्लेटिंगः 1-3 माइक्रो-इंच सोना 50 माइक्रो-इंच निकेल। सोने की चमक कम संपर्क प्रतिरोध सुनिश्चित करती है जबकि निकेल अंडर-प्लेटिंग एक टिकाऊ बाधा परत प्रदान करती है।

विद्युत विशेषताएं

नामित करंटः 2 एम्पियर (DC)
नामित वोल्टेजः 12 वोल्ट (DC)
संपर्क प्रतिरोध: 50 मिलीओहम्स अधिकतम (कार्य ऊंचाई पर)

यांत्रिक गुण

परिचालन बलः कार्यरत ऊंचाई पर 35 ± 10 ग्राम बल
स्थायित्वः न्यूनतम 10,000 चक्र

पर्यावरणीय और थर्मल विनिर्देश

परिचालन तापमानः -40°C से +85°C
प्रतिरोधी तापमानः 260°C (रिफ्लो सोल्डरिंग के लिए उपयुक्त)

अनुपालन और परीक्षण

गुणवत्ता आश्वासनः 24 घंटे की देरी का परीक्षण
प्रमाणन: RoHS अनुरूप

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
पिन की संख्या	6-पिन या अनुकूलित
पिच	2.54 मिमी
प्रकार	सीधा कोण
पोगो पिन सामग्री	पीतल
आवास सामग्री	पीए9टी
चुंबक सामग्री	नियोडियम लोहे का बोरॉन
चुंबकीय ग्रेड	N52 (आवश्यकता के अनुसार)
यांत्रिक जीवन	10000 चक्र मिनट
वर्तमान	2.0ए
वोल्टेज	DC 12V
संपर्क प्रतिरोध	50mΩ अधिकतम (पीआईएन)
नमक छिड़काव परीक्षण	48H
उच्च तापमान का सामना करना	260°C
परिचालन तापमान	-40°C से +85°C
प्रमाणन	ROHS या REACH अनुरूप उत्पाद
परीक्षण	100% खुला और संक्षिप्त परीक्षण

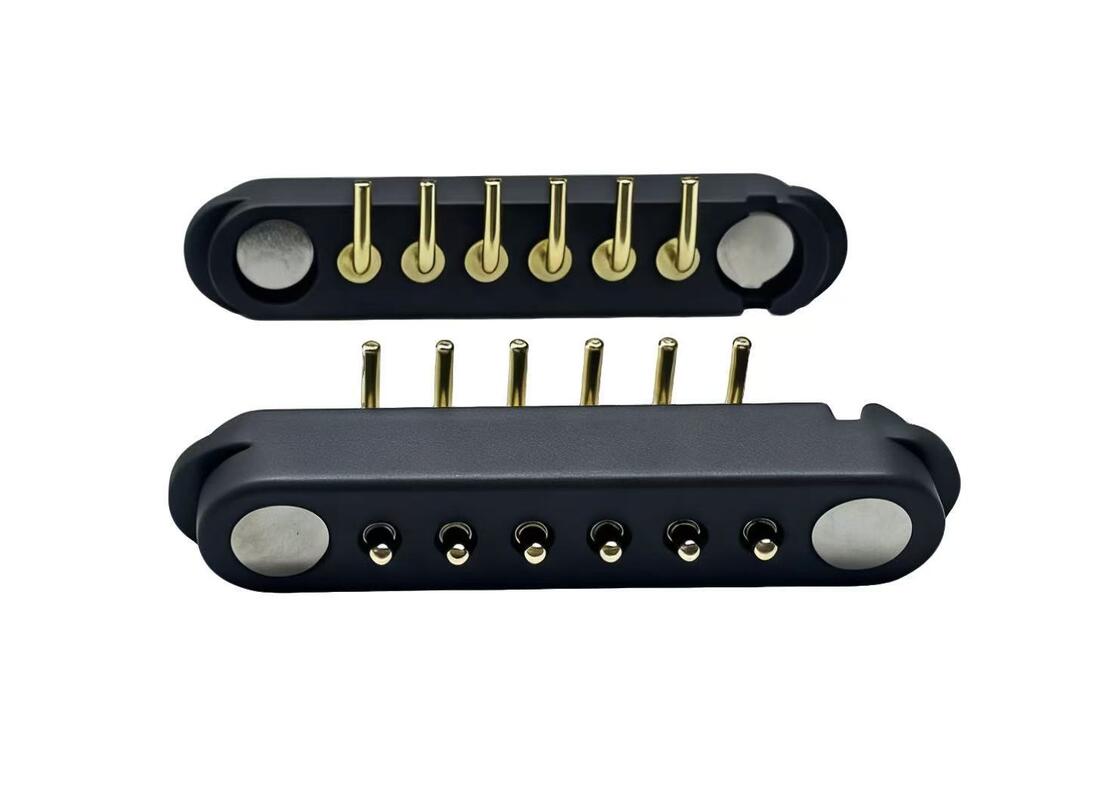

उत्पाद चित्र

6-पिन पुरुष चुंबकीय कनेक्टर

6-पिन मादा चुंबकीय कनेक्टर

कंपनी के प्रतिस्पर्धात्मक लाभ

उत्कृष्ट उत्पाद गुणवत्ता के लिए उच्च प्रौद्योगिकी उत्पादन
दक्षता और स्थिरता के लिए व्यवस्थित प्रबंधन प्रणाली
आईएसओ 9001 गुणवत्ता प्रबंधन मानकों के लिए प्रमाणन
RoHS अनुपालन खतरनाक पदार्थों के नियमों को पूरा करना
तेजी से उत्पादन चक्र के लिए कम विकास लीड समय
लागत प्रभावी समाधानों के लिए प्रतिस्पर्धी मूल्य और स्थिर गुणवत्ता

उत्पाद के फायदे

स्वचालित अवशोषण कनेक्शन अनुभव के साथ मानवीकृत डिजाइन
गिरने के खिलाफ सुरक्षाः डिवाइस को नुकसान के बिना चार्जिंग इंटरफ़ेस से आसानी से हटाएं
लम्बी आयुः 100,000-200,000 चक्र तक
जलरोधक डिजाइनः महिला छोर धूल और जलरोधक सुरक्षा प्रदान करता है (IPX8)
तेजी से चार्ज करने की क्षमताः बड़े वर्तमान संचरण के लिए 5A-10A डिजाइन
ग्राहक अनुप्रयोग डिवाइस डिजाइन से मेल खाने के लिए अनुकूलन योग्य उपस्थिति
मूर्खतापूर्ण सुरक्षा के साथ एंटी शॉर्ट सर्किट संरचना डिजाइन
उच्च आवृत्ति संकेत संचरणः पारंपरिक यूएसबी 2 की जगह ले सकता है।0एचडीएमआई 1.3 कार्य

अनुप्रयोग उदाहरण

डिजाइन सेवाएं

ऑर्डर और शिपिंग की जानकारी

भुगतान के तरीके:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्य दिवस / अनुकूलित नमूना 5-7 कार्य दिवस
उत्पादन का समयः10-15 कार्यदिवस
सेवा प्राप्त बाजार:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
सेवाएं:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
