| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-1145-A04-33 /RM-1145-B04-41 |
| दस्तावेज: | RM-1145-A04-33.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.0 मिमी |
|---|---|---|---|
| सामग्री: | पीतल, NDFEB N52, ब्लैक PA66 UL94V-0 | स्प्रिंग का बल: | 40g ± 20g |
| कामकाजी स्टोर्क: | 0.8 मिमी | मौजूदा: | 1.0ए |
| वोल्टेज: | 12V | नमक स्प्रे परीक्षण: | 24 घंटों |
| यांत्रिक जीवन: | 10000 चक्र मिनट। | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |
| प्रमुखता देना: | 2.0 मिमी पिच चुंबकीय कनेक्टर,1A चुंबकीय 4 पिन कनेक्टर,चुंबकीय 4 पिन कनेक्टर अनुकूलित |
||

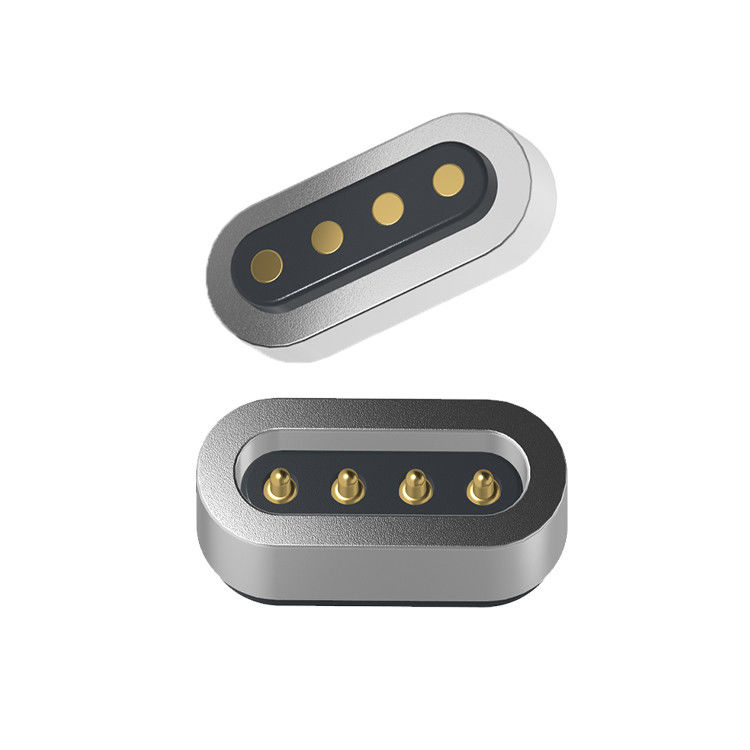

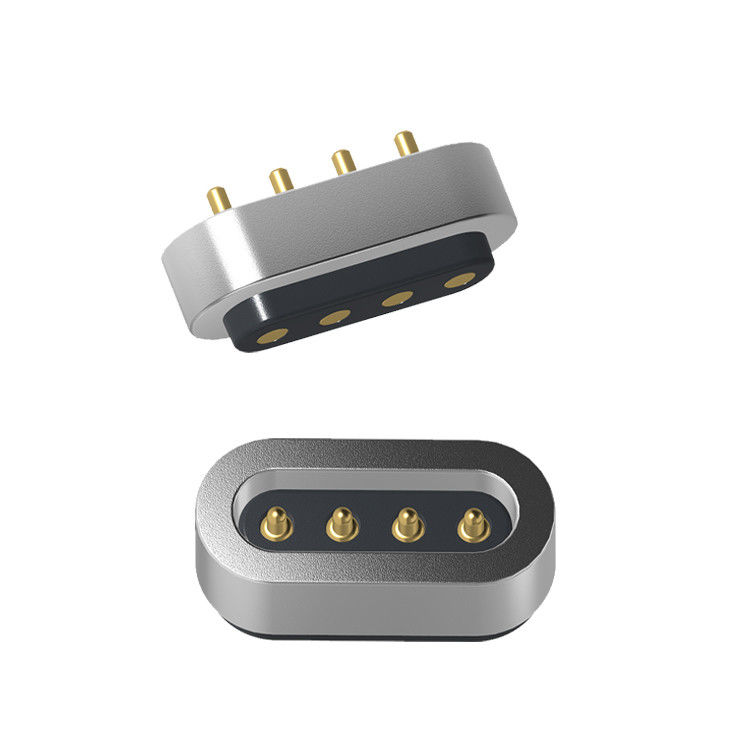

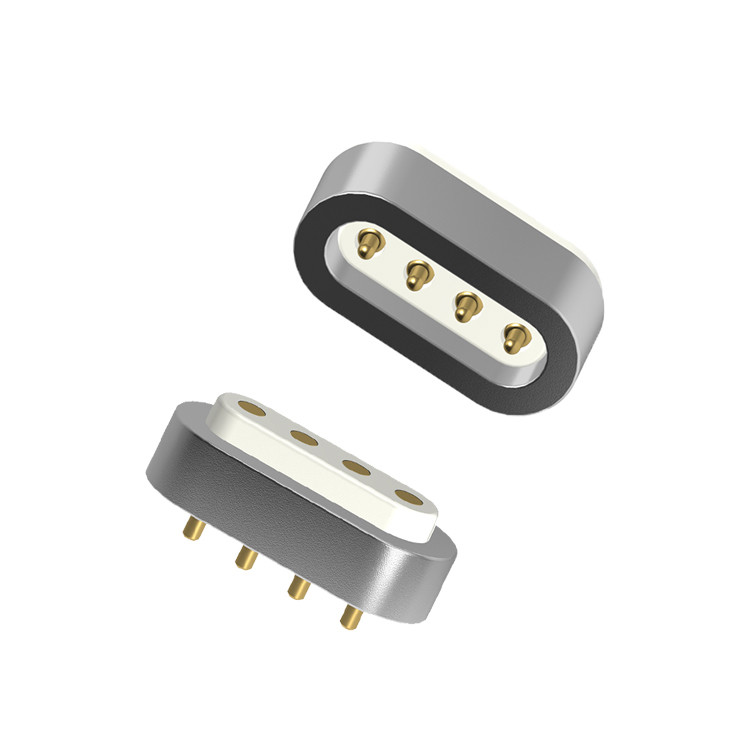

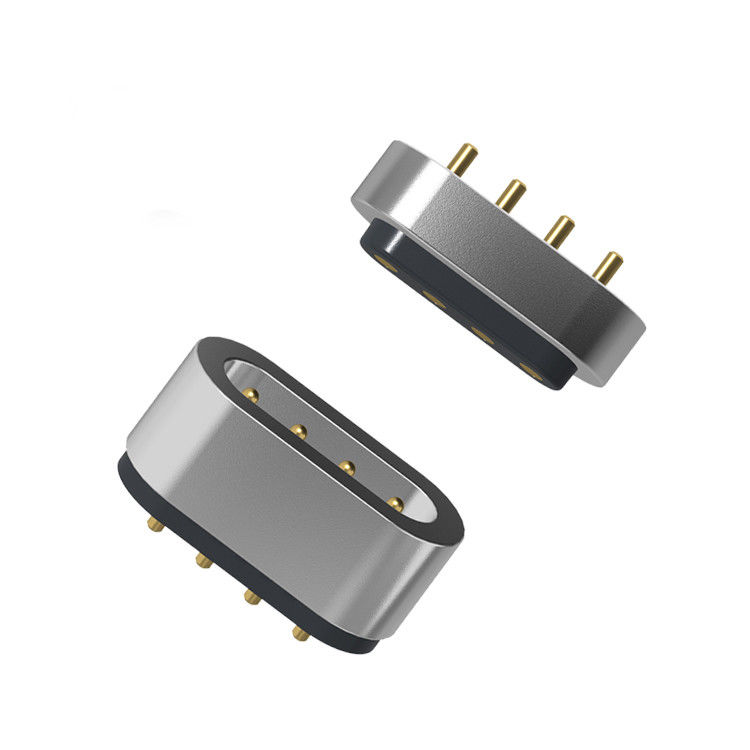

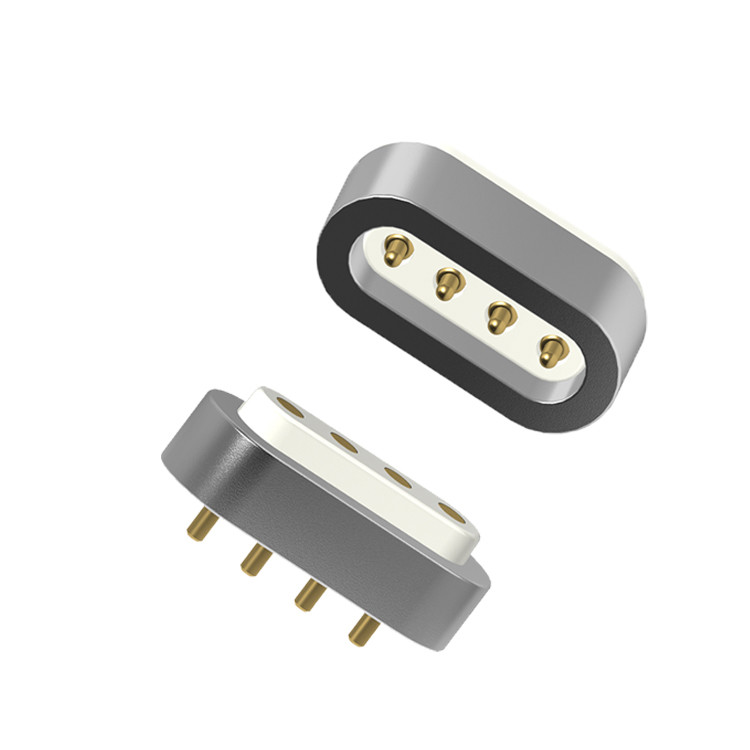

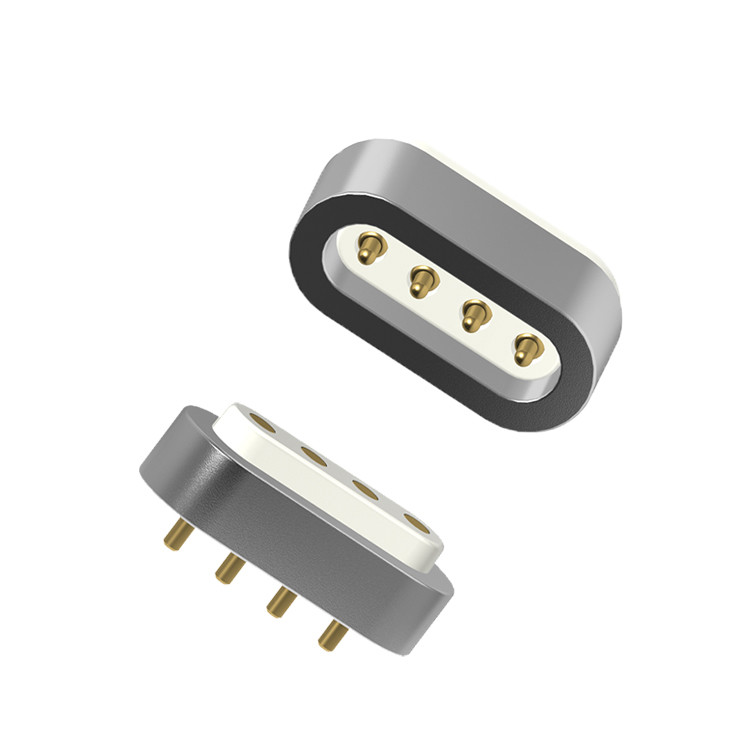

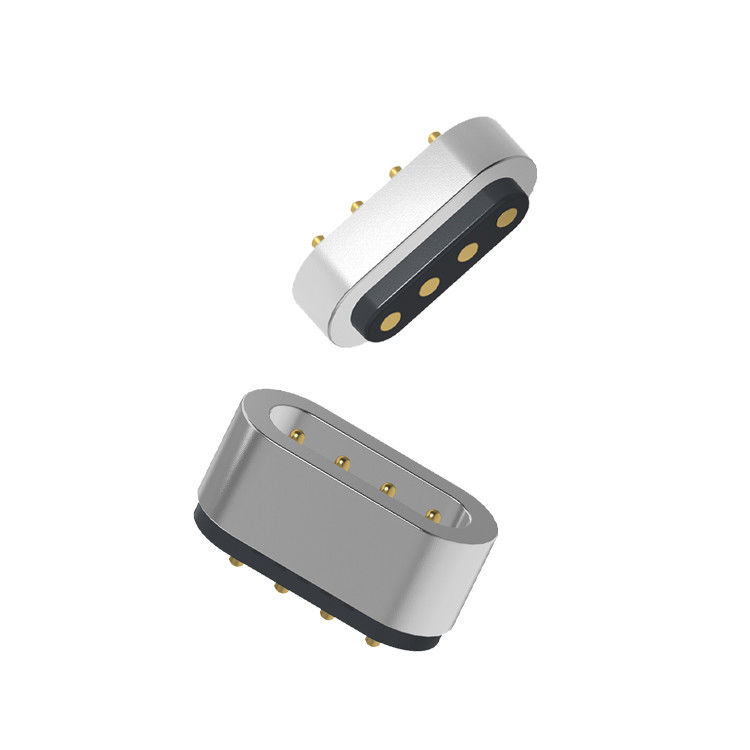

2.0 मिमी पिच 4पिन-थ्रू-होल 1A पुरुष महिला चुंबकीय पावर कनेक्टर N52 चुंबक
यूनियन प्रेसिजन इलेक्ट्रॉनिक लिमिटेड (UPE) एक पेशेवर कस्टम निर्माता है जो POGO पिन, POGO पिन कनेक्टर, चुंबकीय कनेक्टर, चुंबकीय केबल कनेक्टर,वसंत एंटीना अंगूठी, वसंत अंगूठे और विभिन्न जांच. यह चीन में वसंत लोड कनेक्टर के क्षेत्र में सबसे अधिक प्रतिस्पर्धी कंपनी में से एक है. उत्पादों को व्यापक रूप से संचार के सभी प्रकार में इस्तेमाल कर रहे हैं,चिकित्सा उपकरण, ऑटोमोबाइल इलेक्ट्रॉनिक्स, वायरलेस उपकरण, स्मार्ट वेयर, औद्योगिक परीक्षण उपकरण (जैसे मोबाइल फोन, टीवी, टैबलेट,गेम कंसोल और लर्निंग मशीन) और कंप्यूटर परिधीय उत्पादहमारे उत्पादों को मुख्य रूप से यूरोप, संयुक्त राज्य अमेरिका, कनाडा, एशियाई विकसित देशों और क्षेत्रों में निर्यात किया जाता है।
बाजार की प्रतिस्पर्धा की जरूरतों को बेहतर ढंग से पूरा करने और उत्पादों की गुणवत्ता में लगातार सुधार करने के लिए हमारी कंपनी का उन्नत उपकरणों में निवेश कभी भी बाधित नहीं हुआ।
मैकेनिकल:
-संपर्क बलः 40g±20g 0.8 मिमी काम कर स्टोर्क पर
-जीवन परीक्षणः 10,000 चक्र
विद्युत:
- नामित वोल्टेजः DC 12V; नामित वोल्टेजः 1A अधिकतम।
- स्प्रिंग पिन का संपर्क प्रतिरोध: 50 मिलियन ओम अधिकतम।
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः-25°C से +80°C
- नमक स्प्रेः 24H
सामग्रीः
पोगो पिन: पीतल C6801,प्लेटिंगः गोल्ड (Au) 0.5μm
महिला पिन: पीतल आवरण Au 0.125um
आवासः काला PA66 UL94V-0
चुंबक: N52 NdFeB कोटिंग Ni Cu Ni
इन्सुलेशन शीटः मेलार्ड चिपकने वाला 0.05mmt हिच
RoHS और REACH अनुपालनः
RoHS (Restriction of Hazardous Substances): यह सुनिश्चित करता है कि सामग्री सीसा, कैडमियम, पारा आदि जैसे प्रतिबंधित पदार्थों से मुक्त हो।
REACH (रजिस्ट्रेशन, एवैल्यूएशन, ऑथराइजेशन ऑफ केमिकल्स): यह पुष्टि करता है कि सभी रासायनिक पदार्थ पंजीकृत हैं और यूरोपीय संघ में उपयोग के लिए सुरक्षित हैं।
कार्यान्वयनः सभी सामग्रियों (मीठा, सोने की चढ़ाई, एचटीएन आवास, पीवीसी, चुंबक) और उनके कोटिंग्स को सामग्री घोषणाओं या प्रयोगशाला परीक्षणों के माध्यम से अनुरूपता के लिए सत्यापित किया जाना चाहिए।
100% शॉर्ट और ओपन सर्किट परीक्षणः
उत्पादन की आवश्यकताः प्रत्येक इकाई विद्युत सत्यापन से गुजरती है:
शॉर्ट सर्किट परीक्षणः पिन के बीच कोई अनचाहे कनेक्शन की पुष्टि करता है
खुला सर्किट परीक्षण: सभी नियत संकेत/शक्ति मार्गों में निरंतरता सत्यापित करता है
परीक्षण विधिः आम तौर पर अंतिम विधानसभा के दौरान स्वचालित परीक्षण उपकरण के साथ किया जाता है
गुणवत्ता आश्वासनः ग्राहकों तक पहुंचने वाले गलत या दोषपूर्ण इकाइयों के जोखिम को समाप्त करता है
4पिन पुरुष और महिला चुंबकीय केबल कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय कनेक्टर |
|
प्रकार |
नर और मादा |
|
पिन |
चार पिन |
|
रंग |
चांदी |
|
पोगो पिन |
पीतल C6801,प्लेटिंगः सोना (Au) 0.5μm |
|
घुमावदार भाग |
पीतल का आवरण Au 0.125um |
|
चुंबक |
N52 NdFeB कोटिंग Ni Cu Ni |
|
आवास |
काला PA66 UL94V-0 |
|
वसंत बल |
40घ±20g, 0 पर।8मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
1.0AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
4पिन पुरुष चुंबकीय कनेक्टर तकनीकी चित्र
4पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र
लेआउट सहिष्णुताः±0.05mm
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
यूपीई के साथ साझेदारी क्यों?
1सटीक अनुकूलन
●सटीक अनुप्रयोग मांगों को पूरा करने के लिए पिच, वर्तमान रेटिंग, प्लेटिंग (गोल्ड/निकल) और आवास सामग्री के लिए अनुकूलित डिजाइन।
2उन्नत विनिर्माण क्षमता
●अत्याधुनिक गुणवत्ता और दक्षता सुनिश्चित करने के लिए अत्याधुनिक उपकरणों में निरंतर निवेश।
●त्वरित प्रोटोटाइप (दिनों में नमूने) और स्केलेबल उत्पादन।
3वैश्विक गुणवत्ता मानक
●सख्त क्यूसी प्रक्रियाएं (100% चालकता, स्थायित्व और जीवन काल के लिए परीक्षण) ।
●RoHS, IPC और ग्राहक-विशिष्ट प्रमाणपत्रों का अनुपालन।
4.विश्वव्यापी पहुंच
●उत्पादों को यूरोप, उत्तरी अमेरिका और एशिया में निर्यात किया जाता है, शीर्ष स्तरीय ब्रांडों द्वारा भरोसा किया जाता है।
5प्रतिस्पर्धात्मक उत्कृष्टता
●गुणवत्ता से समझौता किए बिना लागत नियंत्रण का अनुकूलन
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
