| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-1138-A05-11/ RM-1138-B05-21 |
| दस्तावेज: | RM-1138-A05-12.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | सामग्री: | पीतल, NDFEB N52, HTN |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 0.8 मिमी, 1.1 मिमी |
| मौजूदा: | 5.0ए | वोल्टेज: | 12V |
| रंग: | काला | नमक स्प्रे परीक्षण: | 24 घंटों |
| यांत्रिक जीवन: | 10000 चक्र मिनट। | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |
| प्रमुखता देना: | वसंत चुंबकीय कनेक्टर,चुंबकीय कनेक्टर 5A,चुंबकीय कनेक्टर चार्जर 5 पिन |
||

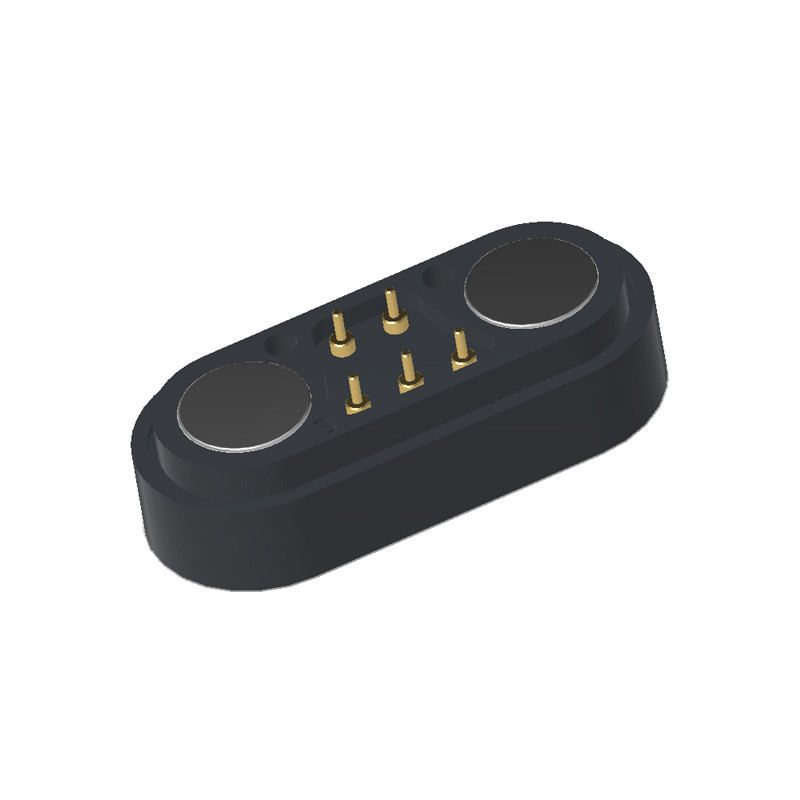

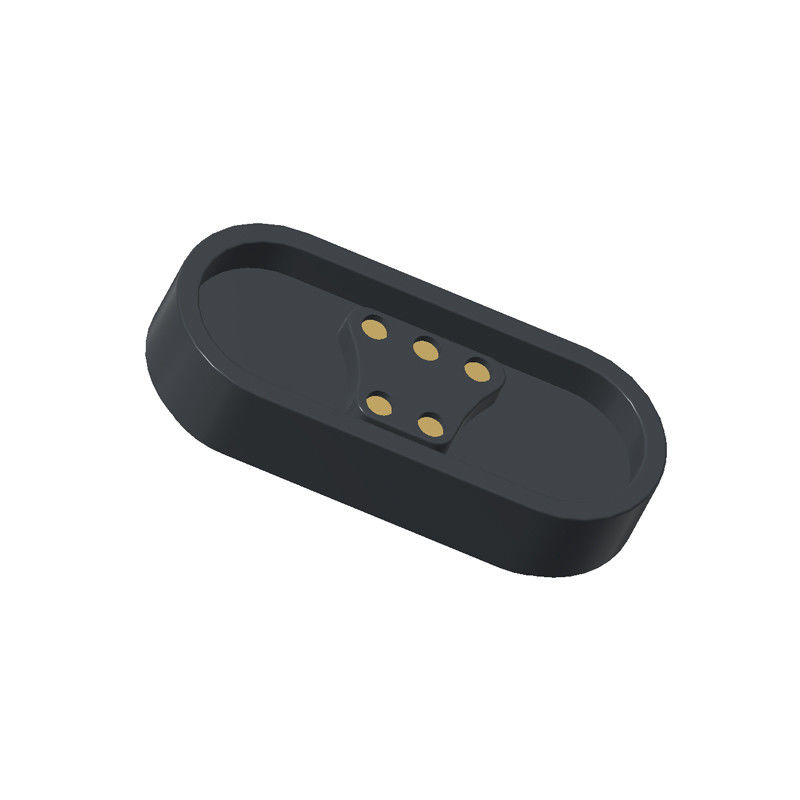

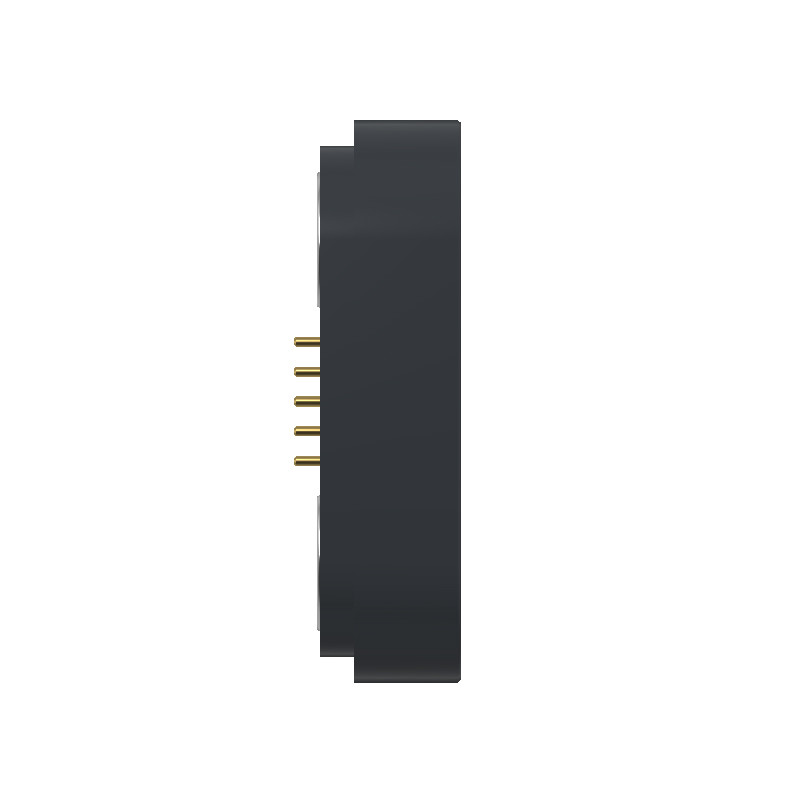

चुंबकीय 5A 12V चार्जिंग चुंबक कनेक्टर स्प्रिंग 5Pin चार्ज पावर चुंबकीय कनेक्टर
यूनियन प्रेसिजन इलेक्ट्रॉनिक लिमिटेड (UPE) एक पेशेवर कस्टम निर्माता है जो POGO पिन, POGO पिन कनेक्टर, चुंबकीय कनेक्टर, चुंबकीय केबल कनेक्टर,वसंत एंटीना अंगूठी, वसंत अंगूठे और विभिन्न जांच. यह चीन में वसंत लोड कनेक्टर के क्षेत्र में सबसे अधिक प्रतिस्पर्धी कंपनी में से एक है. उत्पादों को व्यापक रूप से संचार के सभी प्रकार में इस्तेमाल कर रहे हैं,चिकित्सा उपकरण, ऑटोमोबाइल इलेक्ट्रॉनिक्स, वायरलेस उपकरण, स्मार्ट वेयर, औद्योगिक परीक्षण उपकरण (जैसे मोबाइल फोन, टीवी, टैबलेट,गेम कंसोल और लर्निंग मशीन) और कंप्यूटर परिधीय उत्पादहमारे उत्पादों को मुख्य रूप से यूरोप, संयुक्त राज्य अमेरिका, कनाडा, एशियाई विकसित देशों और क्षेत्रों में निर्यात किया जाता है।
बाजार की प्रतिस्पर्धा की जरूरतों को बेहतर ढंग से पूरा करने और उत्पादों की गुणवत्ता में लगातार सुधार करने के लिए हमारी कंपनी का उन्नत उपकरणों में निवेश कभी भी बाधित नहीं हुआ।
मैकेनिकल:
पिन1/3:
-संपर्क बल: 80g±20g 1. 1 मिमी काम कर स्टोर्क पर
-जीवन परीक्षणः 10,000 चक्र
पिन2/4/5:
-संपर्क बल: 80g±20g 0.8 मिमी काम करने वाले स्टोर्क पर
-जीवन परीक्षणः10,000 चक्र
विद्युत:
- नामित वोल्टेजःDC 12V; नामित वोल्टेजः 5A अधिकतम।
- स्प्रिंग पिन का संपर्क प्रतिरोध: 50 मिलियन ओम अधिकतम।
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः-25°C से +80°C
- नमक स्प्रेः 24H
सामग्रीः
पोगो पिन: पीतल C6801,प्लेटिंगः सोना (Au) 0.125μm
महिला पिन: पीतल आवरण Au 0.125um
आवासः काले एचटीएन (उच्च तापमान नायलॉन) + 30% भराव
चुंबकः N52 NdFeB कोटिंग Ni Cu Ni
RoHS और REACH अनुपालनः
RoHS (Restriction of Hazardous Substances): यह सुनिश्चित करता है कि सामग्री सीसा, कैडमियम, पारा आदि जैसे प्रतिबंधित पदार्थों से मुक्त हो।
REACH (रजिस्ट्रेशन, एवैल्यूएशन, ऑथराइजेशन ऑफ केमिकल्स): यह पुष्टि करता है कि सभी रासायनिक पदार्थ पंजीकृत हैं और यूरोपीय संघ में उपयोग के लिए सुरक्षित हैं।
कार्यान्वयनः सभी सामग्रियों (मीठा, सोने की चढ़ाई, एचटीएन आवास, पीवीसी, चुंबक) और उनके कोटिंग्स को सामग्री घोषणाओं या प्रयोगशाला परीक्षणों के माध्यम से अनुरूपता के लिए सत्यापित किया जाना चाहिए।
100% शॉर्ट और ओपन सर्किट परीक्षणः
उत्पादन की आवश्यकताः प्रत्येक इकाई विद्युत सत्यापन से गुजरती है:
शॉर्ट सर्किट परीक्षणः पिन के बीच कोई अनचाहे कनेक्शन की पुष्टि करता है
खुला सर्किट परीक्षण: सभी नियत संकेत/शक्ति मार्गों में निरंतरता सत्यापित करता है
परीक्षण विधिः आम तौर पर अंतिम विधानसभा के दौरान स्वचालित परीक्षण उपकरण के साथ किया जाता है
गुणवत्ता आश्वासनः ग्राहकों तक पहुंचने वाले गलत या दोषपूर्ण इकाइयों के जोखिम को समाप्त करता है

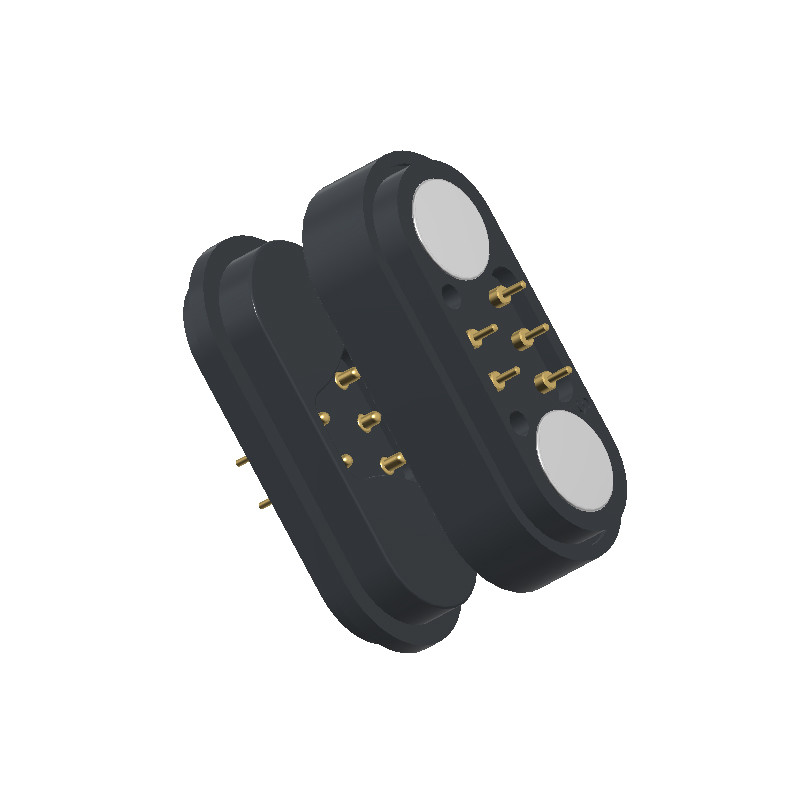

5 पिन पुरुष और महिला चुंबकीय केबल कनेक्टर पैरामीटरः
|
नाम |
5 पिन चुंबकीय कनेक्टर |
|
प्रकार |
नर और मादा |
|
पिन |
5 पिन |
|
रंग |
काला |
|
पोगो पिन/टर्निंग पार्ट्स |
पीतल |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
वसंत बल |
80घ±20g, 0 पर।8मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
5.0AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
5 पिन पुरुष चुंबकीय कनेक्टर तकनीकी चित्र
5पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र
पुरुष चुंबकीय कनेक्टर के दृश्य को विघटित करेंः
महिला चुंबकीय कनेक्टर के दृश्य को विघटित करेंः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1पोर्टेबल डिवाइस, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पोर्टेबल मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन
2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण
3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
●पेशेवर अनुकूलन सेवा
●त्वरित नमूना उत्पादन क्षमता
●सख्त गुणवत्ता नियंत्रण प्रणाली
●आयातित घटकों के साथ प्रसंस्करण
●उच्च परिशुद्धता वाले परीक्षण उपकरण
●उचित लागत नियंत्रण प्रक्रियाएं
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
