3A पुरुष और महिला 9 पिन चुंबकीय पोगो पिन कनेक्टर

ब्रांड नाम:	UPE
मॉडल संख्या:	VIC1550A/ VIC1550B
एमओक्यू:	5000
मूल्य:	$1-$5
पैकेजिंग विवरण:	पीई बैग
भुगतान की शर्तें:	टी/टी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

ISO9002

दस्तावेज:

VIC1550A.pdf

नाम:

चुंबकीय कनेक्टर

सामग्री:

THN, पीतल C3604, SUS304, NdFeB N52

स्प्रिंग बल:

80 ग्राम ± 20g

कामकाजी स्टोर्क:

1.0 मिमी

वाष्पशील:

12वी

मौजूदा:

3.0ए

चुंबकीय शक्ति:

450 ग्राम

यांत्रिक जीवन:

5000 चक्र मिनट।

संपर्क प्रतिरोध:

50 मीटर अधिकतम (पिन)

नमक स्प्रे परीक्षण:

48एच

रंग:

काला पीला

आपूर्ति की क्षमता:

5KPCS/दिन

प्रमुखता देना:

3A चुंबकीय पोगो पिन कनेक्टर

वारंटी के साथ 9 पिन चुंबकीय कनेक्टर

पुरुष महिला पोगो पिन कनेक्टर

उत्पाद वर्णन

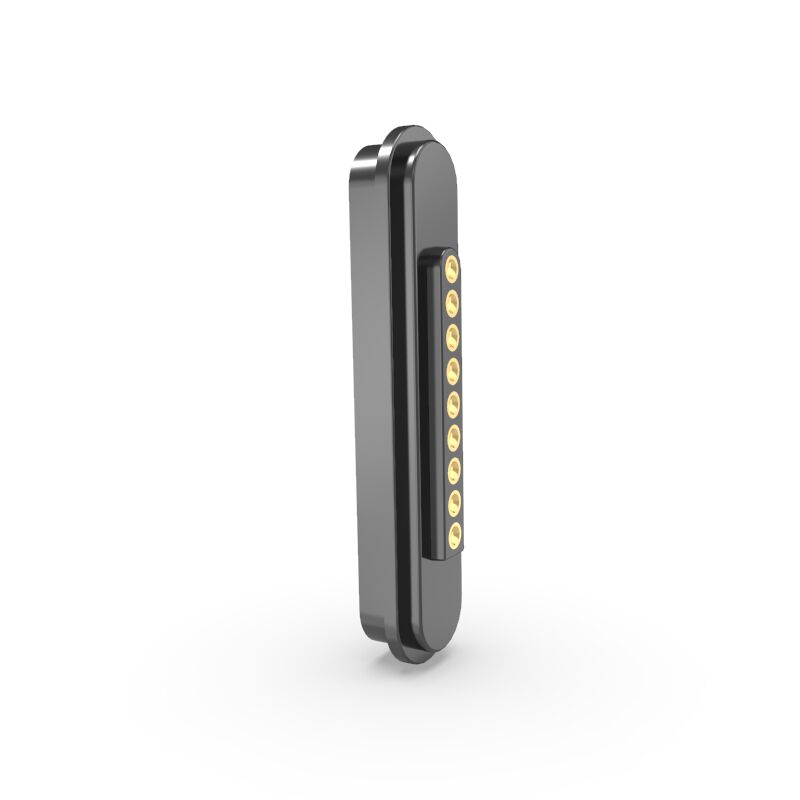

3A पुरुष और महिला 9 पिन चुंबकीय पोगो पिन कनेक्टर

9-पिन चुंबकीय कनेक्टर में सुरक्षित लगाव के लिए उच्च तापमान नायलॉन आवास और NdFeB चुंबक के साथ 9 पोगो पिन हैं।

सामग्री और कोटिंग

पोगो पिन

सामग्री: पीतल (प्लंजर और बैरल)
चढ़ानाः निकेल (नी) पर सोना (ऑ) - कम स्पर्श प्रतिरोध, संक्षारण प्रतिरोध और स्थायित्व सुनिश्चित करता है

आवास

सामग्रीः एचटीएन (उच्च तापमान नायलॉन) + 30% ग्लास फाइबर (जीएफ) - उच्च यांत्रिक शक्ति, गर्मी प्रतिरोध
रंगः काला
ज्वलनशीलता रेटिंगः UL94 V-0 - स्व-अग्निशमन, उच्च सुरक्षा अनुप्रयोगों के लिए उपयुक्त

चुंबक

प्रकारः NdFeB (Neodymium Iron Boron), ग्रेड N52 - मजबूत चुंबकीय बल (व्यावसायिक उपयोग के लिए उच्चतम ग्रेड)
आवरणः निकेल (नी) - चुंबक के जंग को रोकता है

विद्युत विनिर्देश

ऑपरेटिंग वोल्टेजः 12V DC
ऑपरेटिंग करंटः 5.0A - मध्यम शक्ति अनुप्रयोगों के लिए उपयुक्त
संपर्क प्रतिरोध (पीआईएन): ≤50mΩ (अधिकतम) - न्यूनतम हानि के साथ कुशल शक्ति हस्तांतरण सुनिश्चित करता है
उच्च वोल्टेज परीक्षणः एसी/डीसी 1000V, 0.5mA, 3 सेकंड - इन्सुलेशन और डाइलेक्ट्रिक शक्ति को मान्य करता है

प्रमुख विशेषताएं

अनुपालन:ROHS REACH- खतरनाक पदार्थों से मुक्त
चुंबकीय बलः ≥450g - सुरक्षित कनेक्शन के लिए मजबूत पकड़
सुरक्षा डिजाइनः शॉर्ट सर्किट के खिलाफ सुरक्षा - आकस्मिक संपर्क से क्षति को रोकता है

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
पिन की संख्या	9-पिन या अनुकूलित
पिच	2.20 मिमी
प्रकार	सीधा कोण
पोगो पिन सामग्री	पीतल
आवास	काला HTN+30%GF UL94 V-0
चुंबक	नियोडियम लोहे का बोरॉन
चुंबकीय ग्रेड	N52 (आवश्यकता के अनुसार)
चुंबकीय बल	450G
वसंत बल	80g±20g, 1.0 मिमी के कामकाजी स्ट्रोक पर
यांत्रिक जीवन	5000 चक्र मिनट
वर्तमान	3.0ए
वोल्टेज	DC 12V
संपर्क प्रतिरोध	50mΩ अधिकतम (पीआईएन)
उच्च वोल्टेज परीक्षण	AC1000V 0.5mA 3SEC / DC 1000V 0.5mA 3SEC
नमक छिड़काव परीक्षण	48H
प्रमाणन	ROHS या REACH अनुरूप उत्पाद
परीक्षण	100% खुला और संक्षिप्त परीक्षण

उत्पाद चित्र

9-पिन पुरुष चुंबकीय कनेक्टरः

9-पिन मादा चुंबकीय कनेक्टर:

अनुशंसित पीसीबी लेआउटः

लेआउट सहिष्णुताः ±0.05 मिमी

आवेदन

पहनने योग्य उपकरण, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कंगन, स्मार्ट घड़ी, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट
चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण
ऑटोमेशन और औद्योगिक उपकरण, ऑडियो-विजुअल उपकरण
विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरे, घड़ी और अन्य पोर्टेबल इलेक्ट्रॉनिक उत्पाद)

यू.पी.ई. क्यों चुनें?

हर जरूरत के लिए अनुकूलित समाधान

चिकित्सा, ऑटोमोटिव, या उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों के लिए विशेषज्ञ अनुकूलन अवधारणा से उत्पादन तक अंत से अंत सहयोग के साथ।

तेजी से प्रोटोटाइप - तेजी से बाजार में समय

मानक नमूने: 2-3 दिन. कस्टम डिजाइनः 7 कार्य दिवस. मोल्ड-निर्भर परियोजनाएं: 12 दिन.

बिना किसी समझौता के गुणवत्ता आश्वासन

कठोर परीक्षण के साथ प्रक्रिया उन्मुख नियंत्रण 100% प्रदर्शन और स्थायित्व अनुपालन सुनिश्चित करता है।

प्रीमियम सामग्री और सटीक विनिर्माण

माइक्रोन स्तर की सटीकता के लिए स्विस-मशीन वाले टर्न और बेहतर चालकता के लिए कोल्ड-स्टैम्प्ड आयातित सामग्री।

प्रमाणित परीक्षण और विश्वसनीयता

उच्च परिशुद्धता वाले प्रयोगशाला उपकरण विद्युत, यांत्रिक और पर्यावरणीय प्रदर्शन को मान्य करते हैं।

बिना समझौता किए लागत-कुशलता

ऑप्टिमाइज्ड वर्कफ़्लोज़ से बर्बादी कम होती है और बल्क ऑर्डर के लिए पारदर्शी मूल्य निर्धारण के साथ लागत कम होती है।

पर्यावरण के प्रति जागरूक अनुपालन

चिकित्सा और बाल देखभाल सहित संवेदनशील उद्योगों के लिए ROHS, हेलोजन मुक्त और REACH अनुरूप।

ऑर्डर करने की जानकारी

भुगतान विधि: टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयः स्टॉक नमूना 2-3 कार्य दिवसों / अनुकूलित नमूना 5-7 कार्य दिवसों
उत्पादन का समयः 10-15 कार्य दिवस
बाजार: अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार की अवधिः EXW
सेवाः उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, कस्टम आकार, रंग और डिजाइन उपलब्ध हैं

पैकेजिंग और शिपिंग

अनुकूलन उपलब्ध - अनुकूलित समाधान के लिए हमसे संपर्क करें!

ईमेलःसंघ@upetech.net
