| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | SM-100-A09-11/ SM-100-B09-21 |
| दस्तावेज: | SM-100-A09-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.2 मिमी |
|---|---|---|---|
| पिन नंबर: | 9 पिन | सामग्री: | पीतल, एनडीएफईबी, एचटीएन |
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| मौजूदा: | 3.0ए | वोल्टेज: | 12V |
| प्रचालन तापमान:: | -25 ℃ से +80 ℃ | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |

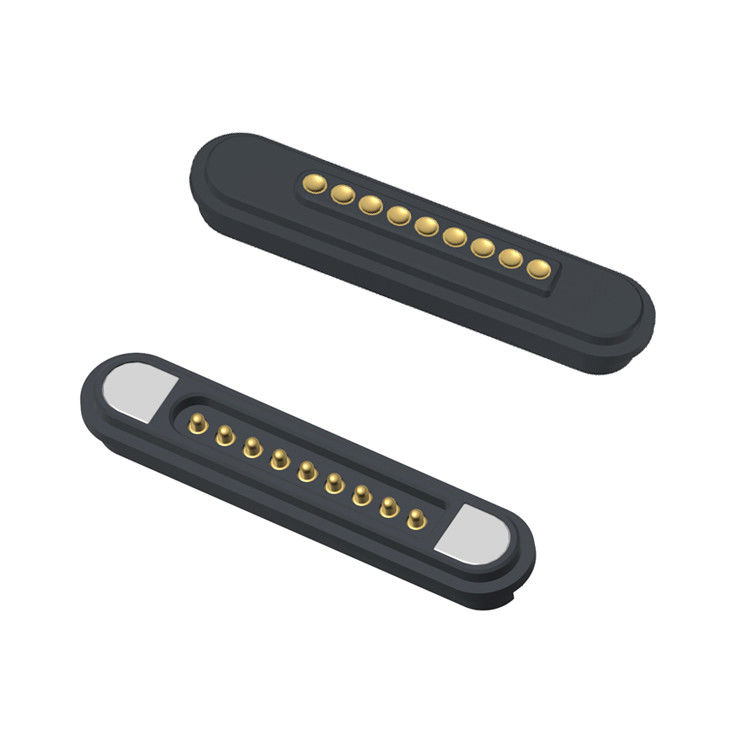

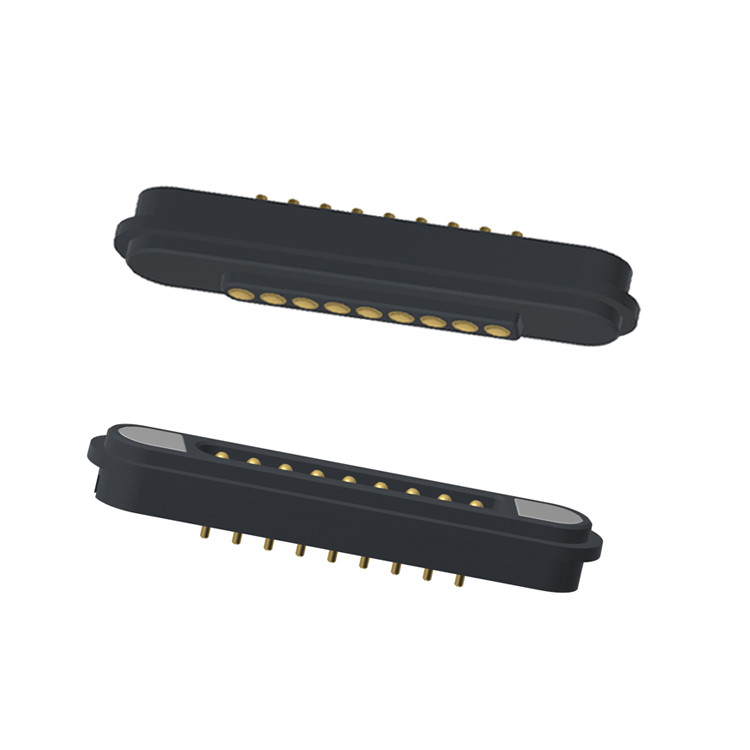

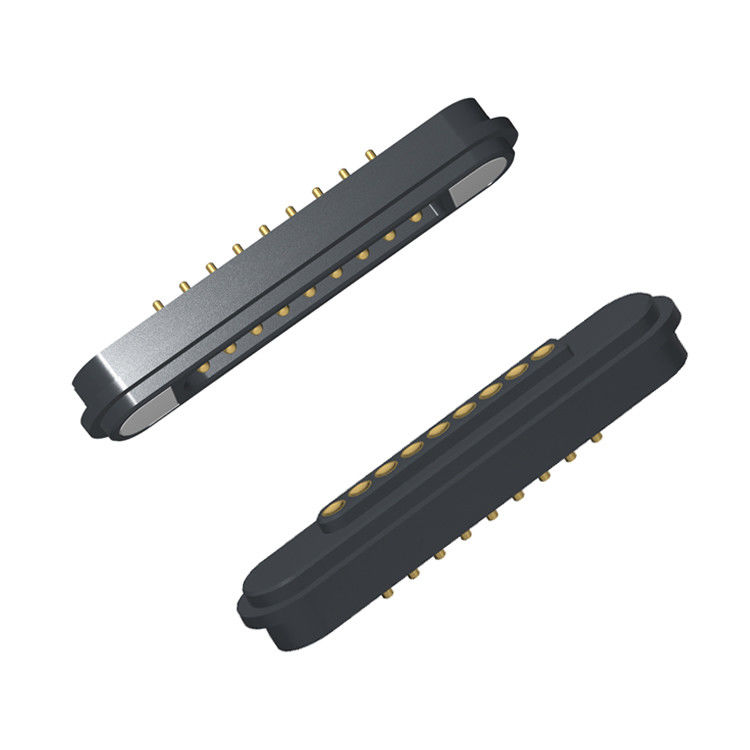

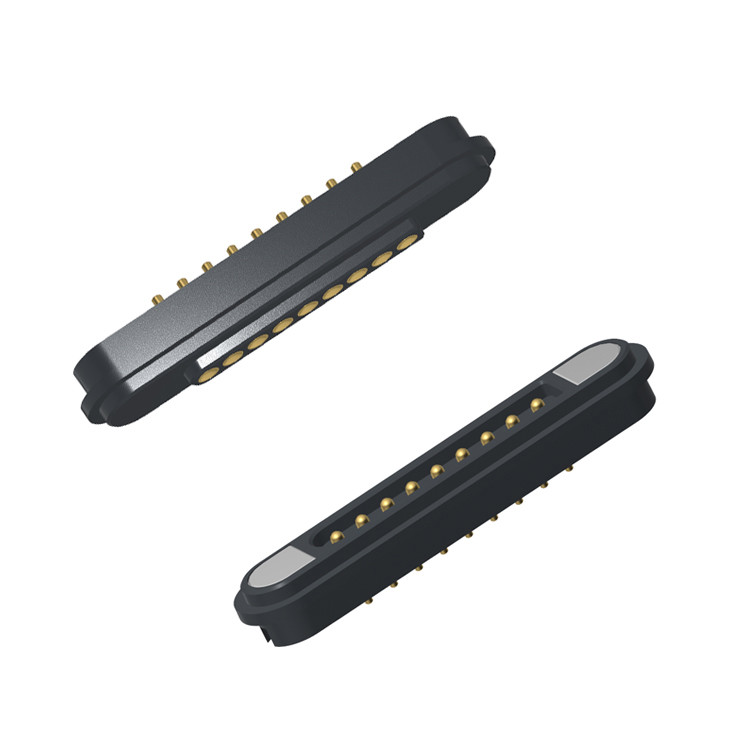

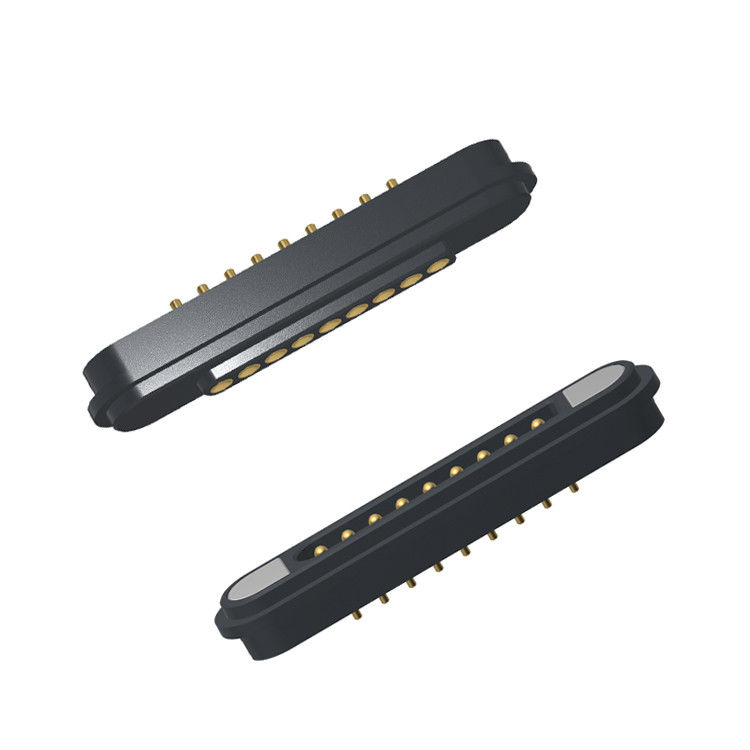

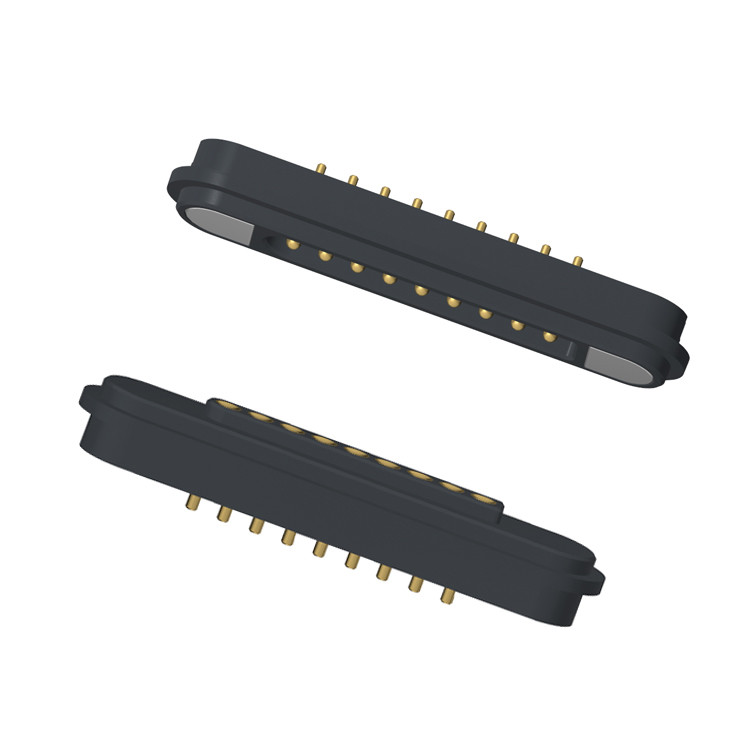

सौर सिम्युलेटर के लिए 600G चुंबकीय बल 9पिन पोगो पिन चुंबकीय कनेक्टर
हम पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर डिजाइन और निर्माण करते हैं।हमारी इन-हाउस इंजीनियरिंग टीम आपके साथ साझेदार पूरी तरह से अनुकूलित चुंबकीय पोगो पिन कनेक्टर समाधान बनाने के लिए, जो आपकी विशिष्ट आवश्यकताओं के अनुरूप है।
चुंबकीय कनेक्टर्स और चुंबकीय केबल कनेक्टर्स के एक पेशेवर निर्माता के रूप में, यूपीई एंड-टू-एंड अनुकूलन प्रदान करता है।हमारे समर्पित डिजाइन इंजीनियर आपकी विशिष्ट आवश्यकताओं और चुनौतियों को समझने के लिए सीधे आपके साथ काम करते हैंइसके बाद हम अनुकूलित चुंबकीय पोगो पिन कनेक्टर उत्पाद और एकीकृत समाधान विकसित करते हैं, जो आपके लिए आवश्यक चुंबकीय कनेक्टिविटी प्रदान करते हैं।
पोगो पिन के संपर्क यांत्रिक जीवन को सुनिश्चित करने के लिए, इसे कभी भी ड्राइंग में निर्दिष्ट परिभाषित कार्य स्ट्रोक से परे संपीड़ित न करें। अत्यधिक संपीड़न से आंतरिक स्प्रिंग को नुकसान हो सकता है,प्रदर्शन में कमी या विफलता के लिए अग्रणी.
सामग्रीः
आवास:काला HTN UL94V-0
पोगो पिन: पीतल C3604 आलू 0.125um, स्प्रिंगः SUS304
महिला पिन: पीतल Plating Au 0.125um
चुंबक: N52 NdFeB कोटिंग Ni Cu Ni
एमपारिस्थितिकीः
संपर्क बलः80g±20g 1.0 मिमी काम करने वाले स्टोर्क पर
नर और मादा अवशोषण जीवन परीक्षणः 10,000 चक्र
अवशोषण क्षमता परीक्षणः महिला डॉकिंग अवशोषण 600g±20% है
विद्युत:
नामित वोल्टेजःDC12V; नामित वोल्टेजः 3AMax.
स्प्रिंग पिन का स्पर्श प्रतिरोध: अधिकतम 50 मिलीओएम।
पर्यावरणीय प्रदर्शनः
तापमान सहिष्णुता:260°C
ऑपरेशन तापमानः -25°C से +80°C
पर्यावरण परीक्षणः 48 घंटे तक नमक छिड़काव
9 पिन पुरुष चुंबकीय कनेक्टर और महिला चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
9 पिन |
|
पिच |
2.2 मिमी |
|
रंग |
काला |
|
पोगो पिन |
पीतल C3604 आवरण Au 0.125um |
|
स्त्री पिन |
पीतल का आवरण Au 0.125um |
|
आवास |
काला HTN UL94V-0 |
| चुंबक |
N52 NdFeB कोटिंग Ni Cu Ni |
|
वसंत बल |
80घ±20g, 1 पर।0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
3.0AMax |
|
वोल्टेज |
DC12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
9पिन पुरुष चुंबकीय कनेक्टर तकनीकी चित्र
9पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग
दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
7उत्पाद पर्यावरण मानक
यूपीई के साथ अपने चुंबकीय कनेक्टर ऑर्डर कैसे करें
1अपनी आवश्यकताएं प्रस्तुत करें
विवरण प्रदान करें जैसेः
.कनेक्टर का प्रकार (पावर, डेटा, हाइब्रिड, वाटरप्रूफ आदि)
.वोल्टेज और वर्तमान रेटिंग
.केबल की लंबाई और विनिर्देश
.चुंबकीय ध्रुवीयता और संरेखण वरीयताएँ
मात्रा और समय
विशेष आवश्यकताएं (आईपी रेटिंग, परिरक्षण, प्रमाणन, आदि)
.विकल्प 1: हमारी वेबसाइट पर RFQ (Request for Quote) फॉर्म भरें।
.विकल्प 2: अपने विनिर्देशों को सीधे ईमेल करेंsunion@upetech.net(या आपके नामित संपर्क) ।
2. एक कस्टम उद्धरण प्राप्त करें
हमारी इंजीनियरिंग टीम आपकी आवश्यकताओं की समीक्षा करेगी।
हम एक प्रतिस्पर्धी उद्धरण प्रदान करेंगे, जिसमें शामिल हैंःमूल्य निर्धारण / लीड समय / प्रोटोटाइप विकल्प (यदि आवश्यक हो)
3. आदेश को मंजूरी और पुष्टि करें
एक बार उद्धरण को मंजूरी मिल जाने के बाद, हम डिजाइन और उत्पादन कार्यक्रम को अंतिम रूप देंगे।
नए डिजाइनों के लिए, हम परीक्षण के लिए 3 डी मॉडल या नमूने पेश कर सकते हैं।
4उत्पादन और गुणवत्ता आश्वासन
यूपीई आपके आदेश का निर्माण सख्त गुणवत्ता नियंत्रण जांच के साथ करता है।
हम अनुरोध पर परीक्षण रिपोर्ट और प्रमाण पत्र प्रदान कर सकते हैं।
5तेजी से वितरण और समर्थन
आपका ऑर्डर आपके पसंदीदा रसद पद्धति (डीएचएल, फेडएक्स, समुद्री माल, आदि) के माध्यम से जहाज करता है।
हमारी टीम तकनीकी सहायता और भविष्य के आदेशों के लिए उपलब्ध रहेगी।
भुगतान की अवधिः
50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
नौवहन
