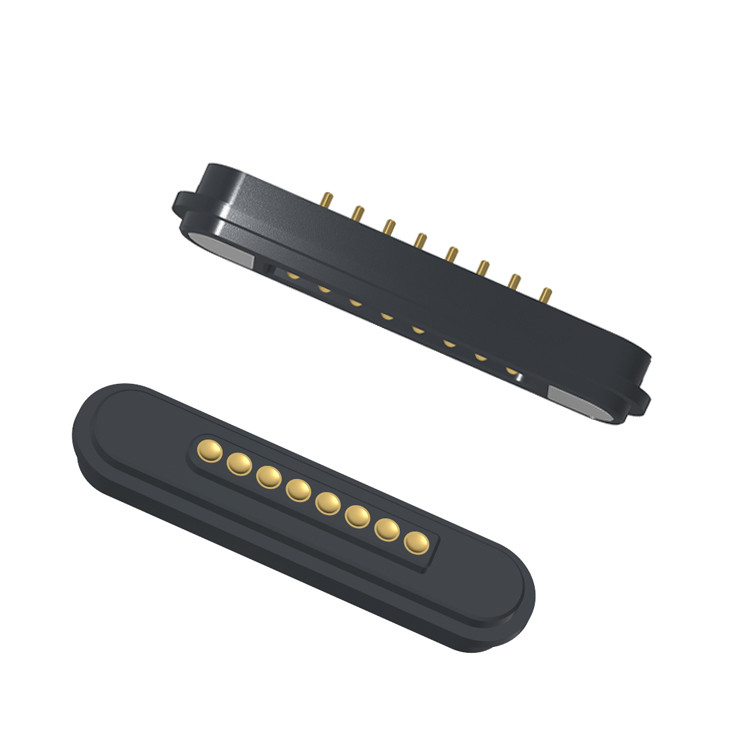

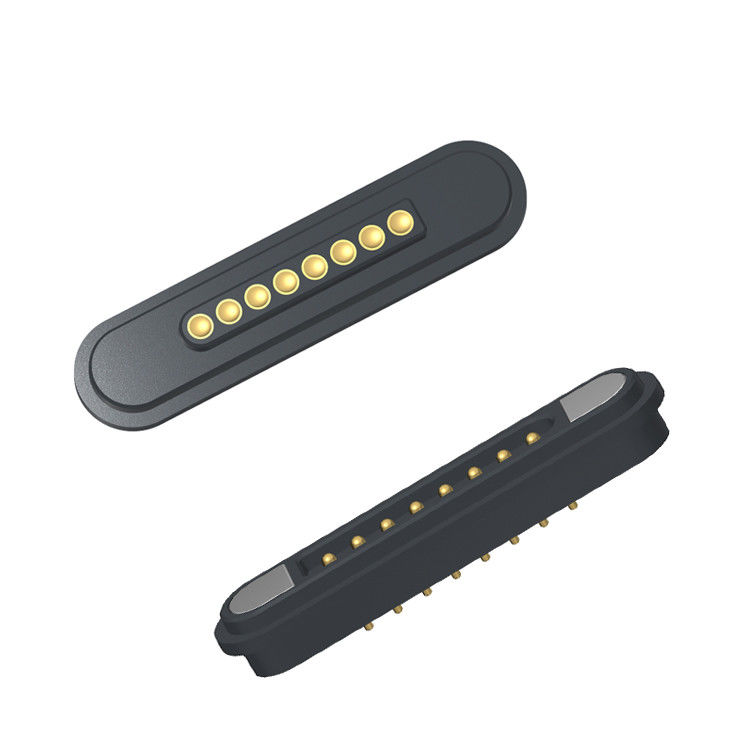

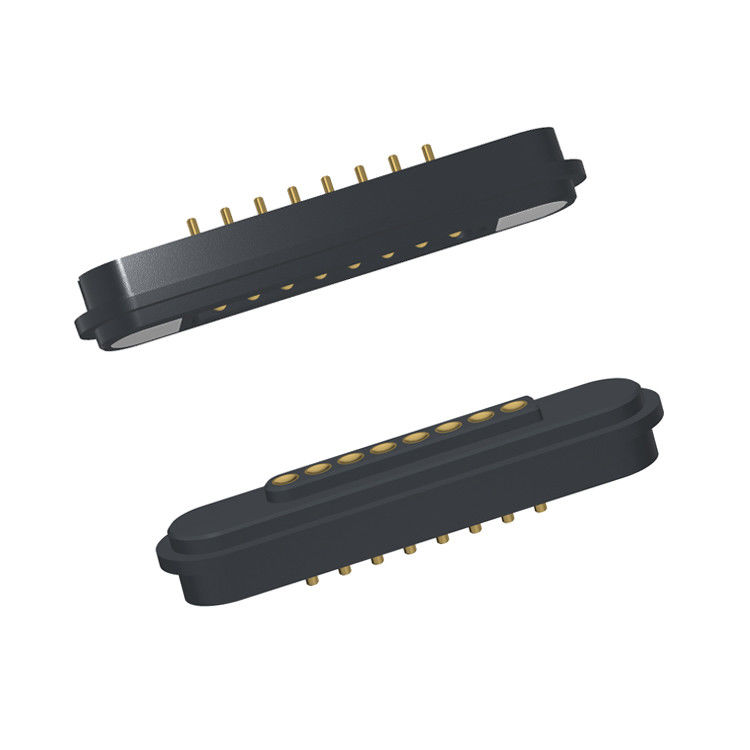

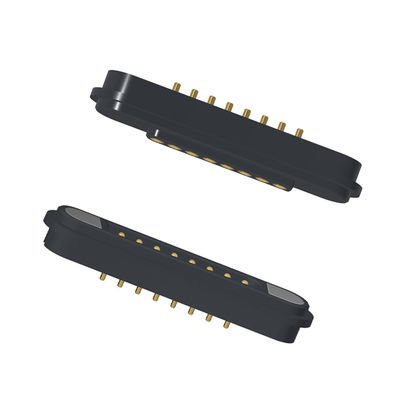

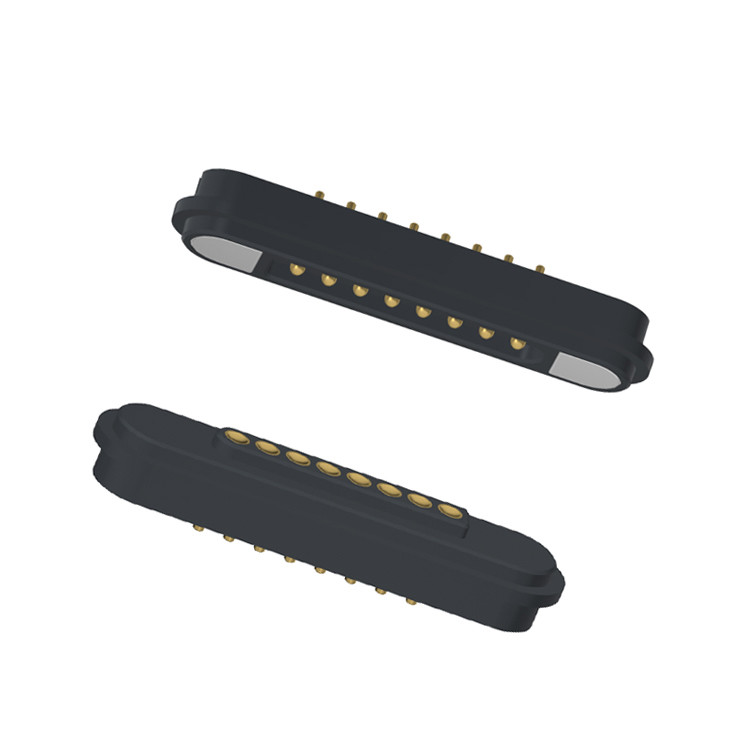

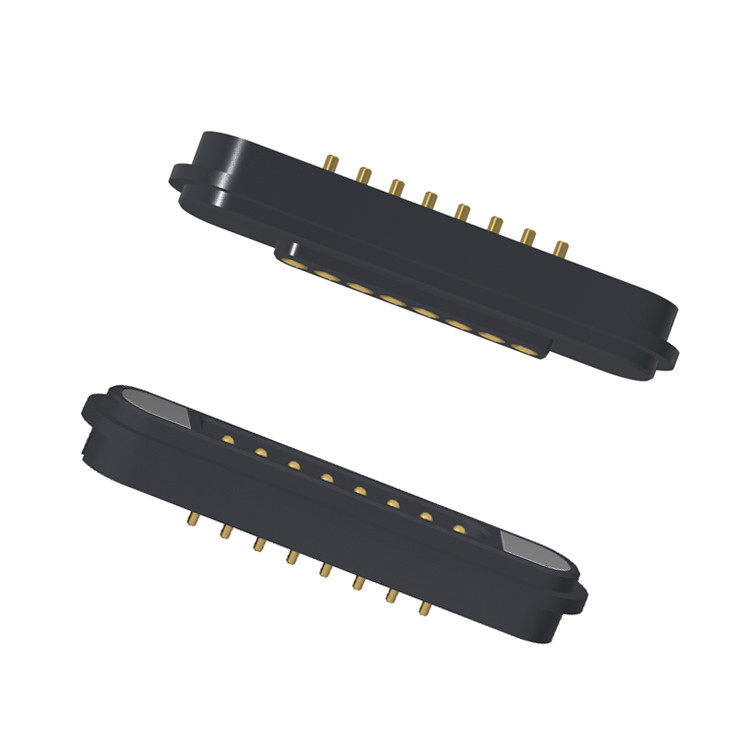

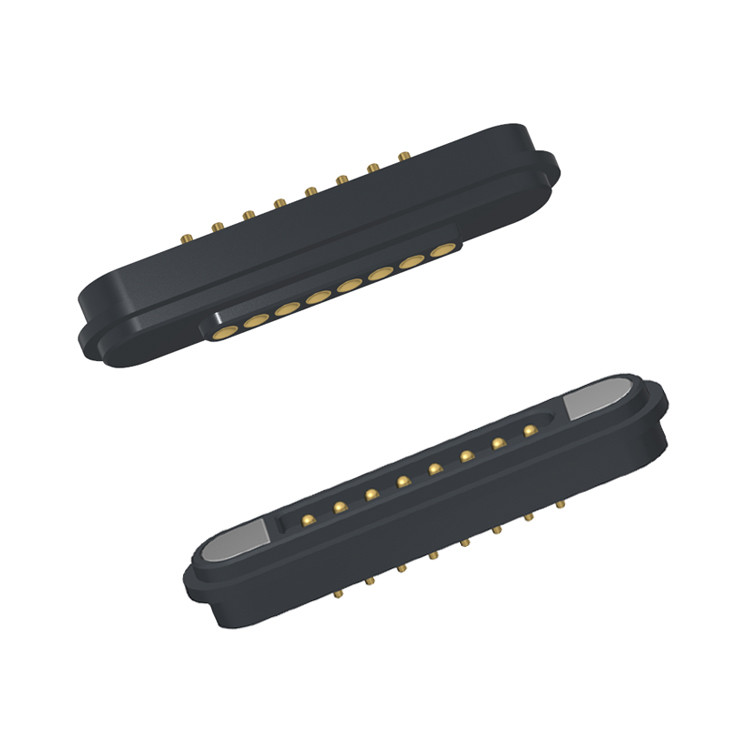

बाइक इलेक्ट्रॉनिक सिस्टम के लिए आयताकार 8-पिन चुंबकीय विद्युत कनेक्टर

Bसाइकिल इलेक्ट्रॉनिक सिस्टम के लिए आयताकार 8Pin चुंबकीय विद्युत कनेक्टर

यूपीई पेशेवर चुंबकीय कनेक्टर और केबल समाधान निर्माता

यूपीई एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हमारे पास आपकी किसी भी आवश्यकता को पूरा करने के लिए हमारे अपने पेशेवर डिजाइनर हैं और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करते हैं।विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को विभिन्न ग्राहक आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.

पोगो पिन के संपर्क यांत्रिक जीवन को सुनिश्चित करने के लिए, इसे कभी भी ड्राइंग में निर्दिष्ट परिभाषित कार्य स्ट्रोक से परे संपीड़ित न करें। अत्यधिक संपीड़न से आंतरिक स्प्रिंग को नुकसान हो सकता है,प्रदर्शन में कमी या विफलता के लिए अग्रणी.

सामग्रीः

आवास:काला HTN UL94V-0,HTN (उच्च तापमान नायलॉन),UL94V-0 लौ प्रतिरोधी

पोगो पिन: पीतल C6801 Plating Au 0.125um,उच्च चालकता, संक्षारण प्रतिरोध
महिला पिन: पीतल Plating Au 0.125um

चुंबक: N52 NdFeB कोटिंग Ni Cu Ni

एमपारिस्थितिकीः

संपर्क बलः80g±20g 1.0 मिमी काम करने वाले स्टोर्क पर

पूर्ण स्टोर्कः 1.1 मिमी

नर और मादा अवशोषण जीवन परीक्षणः 10,000 चक्र

विद्युत:

नामित वोल्टेजःDC12V; नामित वोल्टेजः 3AMax.

स्प्रिंग पिन का स्पर्श प्रतिरोध: अधिकतम 50 मिलीओएम।

पर्यावरणीय प्रदर्शनः

तापमान सहिष्णुता:260°C

ऑपरेशन तापमानः -25°C से +80°C

पर्यावरण परीक्षणः 48 घंटे तक नमक छिड़काव

8 पिन पुरुष चुंबकीय कनेक्टर और महिला चुंबकीय कनेक्टर पैरामीटरः

8पिन पुरुष चुंबकीय कनेक्टर तकनीकी चित्र

8पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र

चुंबकीय कनेक्टर के फायदे:

1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;

2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।

3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;

4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;

5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;

6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;

8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;

9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग

दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)

10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);

11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;

12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0

चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:

1पहनने योग्य उपकरण और पोर्टेबल इलेक्ट्रॉनिक्सः

उपकरण:स्मार्ट घड़ी, फिटनेस ट्रैकर, स्मार्ट कलाई बैंड (बच्चे/वयस्कों), पहनने योग्य फोन/मोबाइल डिवाइस, ब्लूटूथ हेडसेट, वीआर/एआर हेडसेट, स्मार्ट चश्मा।

लाभ:यहाँ अत्यंत उच्च मूल्य. जलरोधक (IP67/IP68) बनाए रखने के लिए आसान है. पसीने और लगातार कनेक्शन चक्र का सामना करता है. केबलों पर ठोकर खाने से क्षति को रोकता है.नींद के दौरान चार्ज करने के लिए आदर्शउदाहरण के लिए, घड़ियाँ) बच्चों या दक्षता संबंधी समस्याओं वाले उपयोगकर्ताओं के लिए आसान है।

2चिकित्सा उपकरण:

उपकरण:पोर्टेबल मॉनिटर, पहनने योग्य सेंसर, नैदानिक उपकरण, रोगी के बिस्तर के पास उपकरण, हैंडहेल्ड स्कैनर, रिचार्जेबल सर्जिकल टूल्स।

लाभ:सीलबंद सॉकेट के चारों ओर तेजी से कीटाणुशोधन/सफाई की सुविधा प्रदान करता है। निगरानी के लिए महत्वपूर्ण आकस्मिक डिस्कनेक्शन को रोकता है। रोगियों/कर्मचारियों के लिए सुरक्षित और आसान कनेक्शन।बार-बार उपयोग से बंदरगाह क्षति को कम करता है.

3औद्योगिक, स्वचालन और परीक्षण उपकरण:

उपकरण:हैंडहेल्ड स्कैनर/पीडीए, पोर्टेबल टेस्ट मीटर, सेंसर, रोबोटिक्स (डॉकिंग/चार्जिंग), कंट्रोल पैनल, रगर्ड टैबलेट, फील्ड सर्विस उपकरण।

लाभ:उत्कृष्ट कंपन/आघात प्रतिरोध। सील कनेक्टर कठोर वातावरण (धूल, नमी, रसायनों) का सामना करते हैं। अंधा संभोग संकुचित स्थानों में कनेक्शन को सरल बनाता है।तकनीशियनों द्वारा अक्सर प्लगिंग/डिप्लगिंग के लिए स्थायित्व.

4दूरसंचार, डाटा कम्युनिकेशन और ऑडियो-विजुअल:

उपकरण:राउटर/मोडेम (सेवा पोर्ट), कॉन्फ्रेंस फोन, पोर्टेबल स्पीकर, माइक्रोफोन, प्रोफेशनल ऑडियो इंटरफेस, नेटवर्क टेस्ट उपकरण, स्ट्रीमिंग डिवाइस।

लाभ:आकस्मिक खींचने के लिए प्रतिरोधी सुरक्षित डेटा / पावर कनेक्शन। सेवा के दौरान क्षति से संवेदनशील डिवाइस पोर्ट की रक्षा करता है। स्वच्छ सौंदर्य एकीकरण। उच्च गति डेटा हस्तांतरण का समर्थन कर सकता है।

5विमानन, एयरोस्पेस और सैन्य संचार:

उपकरण:एवियोनिक्स परीक्षण उपकरण, पोर्टेबल संचार रेडियो, टिकाऊ टैबलेट/डिस्प्ले, डॉकिंग स्टेशन, ग्राउंड सपोर्ट उपकरण, सैनिक पहने इलेक्ट्रॉनिक्स।

लाभ:कठोरता और विश्वसनीयता के लिए महत्वपूर्ण। सदमे, कंपन और चरम वातावरण के लिए उच्च प्रतिरोध। मिशन-महत्वपूर्ण परिदृश्यों में सुरक्षित कनेक्शन आवश्यक है। अक्सर सख्त MIL-STD विनिर्देशों को पूरा करता है।दूषित पदार्थों के खिलाफ सीलिंग.

6मोटर वाहन एवं परिवहन:

उपकरण:इन-कार चार्जिंग पोर्ट (यात्री उपयोग), डायग्नोस्टिक ओबीडी-II डोंगल (अर्ध-स्थायी), कार नेविगेशन सिस्टम (डॉकिंग), फ्लीट ट्रैकिंग डिवाइस, परीक्षण उपकरण (ईसीयू प्रोग्रामिंग) ।

लाभ:वाहन कंपन का सामना करता है. यात्रियों के चार्जिंग उपकरणों के लिए आसान "अंधा" कनेक्शन. डोंगल / डेटा लॉगर के लिए सुरक्षित लगाव. महंगे वाहन बंदरगाहों की रक्षा करता है.

7उपभोक्ता इलेक्ट्रॉनिक्सः

उपकरण:स्मार्टफोन, टैबलेट, लैपटॉप (कम आम), ब्लूटूथ हेडसेट/ईयरबड्स, डिजिटल कैमरा, ड्रोन, पावर बैंक, ई-रीडर, गेमिंग कंट्रोलर, स्मार्ट होम डिवाइस।

लाभ:बड़े पैमाने पर बाजार ड्राइवर. अंतिम उपयोगकर्ता सुविधा. बंदरगाह क्षति को रोकता है (एक बड़ी मरम्मत लागत). पतले डिवाइस डिजाइन सक्षम करता है. तेजी से चार्जिंग और उच्च गति डेटा का समर्थन करता है.पानी/धूल प्रतिरोधी (विशेष रूप से पोर्टेबल के लिए).

यू.पी.ई. आपका साझेदार क्यों होना चाहिए?

1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
7उत्पाद पर्यावरण मानक

यूपीई के साथ अपने चुंबकीय कनेक्टर ऑर्डर कैसे करें

1अपनी आवश्यकताएं प्रस्तुत करें
विवरण प्रदान करें जैसेः

.कनेक्टर का प्रकार (पावर, डेटा, हाइब्रिड, वाटरप्रूफ आदि)

.वोल्टेज और वर्तमान रेटिंग

.केबल की लंबाई और विनिर्देश

.चुंबकीय ध्रुवीयता और संरेखण वरीयताएँ

मात्रा और समय

विशेष आवश्यकताएं (आईपी रेटिंग, परिरक्षण, प्रमाणन, आदि)

.विकल्प 1: हमारी वेबसाइट पर RFQ (Request for Quote) फॉर्म भरें।
.विकल्प 2: अपने विनिर्देशों को सीधे ईमेल करेंsunion@upetech.net(या आपके नामित संपर्क) ।

2. एक कस्टम उद्धरण प्राप्त करें
हमारी इंजीनियरिंग टीम आपकी आवश्यकताओं की समीक्षा करेगी।

हम एक प्रतिस्पर्धी उद्धरण प्रदान करेंगे, जिसमें शामिल हैंःमूल्य निर्धारण / लीड समय / प्रोटोटाइप विकल्प (यदि आवश्यक हो)

3. आदेश को मंजूरी और पुष्टि करें
एक बार उद्धरण को मंजूरी मिल जाने के बाद, हम डिजाइन और उत्पादन कार्यक्रम को अंतिम रूप देंगे।

नए डिजाइनों के लिए, हम परीक्षण के लिए 3 डी मॉडल या नमूने पेश कर सकते हैं।

4उत्पादन और गुणवत्ता आश्वासन
यूपीई आपके आदेश का निर्माण सख्त गुणवत्ता नियंत्रण जांच के साथ करता है।

हम अनुरोध पर परीक्षण रिपोर्ट और प्रमाण पत्र प्रदान कर सकते हैं।

5तेजी से वितरण और समर्थन
आपका ऑर्डर आपके पसंदीदा रसद पद्धति (डीएचएल, फेडएक्स, समुद्री माल, आदि) के माध्यम से जहाज करता है।

हमारी टीम तकनीकी सहायता और भविष्य के आदेशों के लिए उपलब्ध रहेगी।

भुगतान की अवधिः

50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।

50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।

भुगतान का तरीका:

टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक

अनुशंसाः

नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।

थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।

नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस

उत्पादन का समयः10-15कामकाजी दिन

के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका

व्यापार अवधिःEXW

माल ढुलाईःहवाई, समुद्री, एक्सप्रेस

सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
