| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | SM-100-A06-91 /SM-100-B06-101 |
| दस्तावेज: | SM-100-A06-91.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.2 मिमी |
|---|---|---|---|
| पिन नंबर: | 6 पिन | सामग्री: | पीतल, एनडीएफईबी, एचटीएन |
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| मौजूदा: | 3.0ए | वोल्टेज: | 12V |
| प्रचालन तापमान:: | -25 ℃ से +80 ℃ | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |

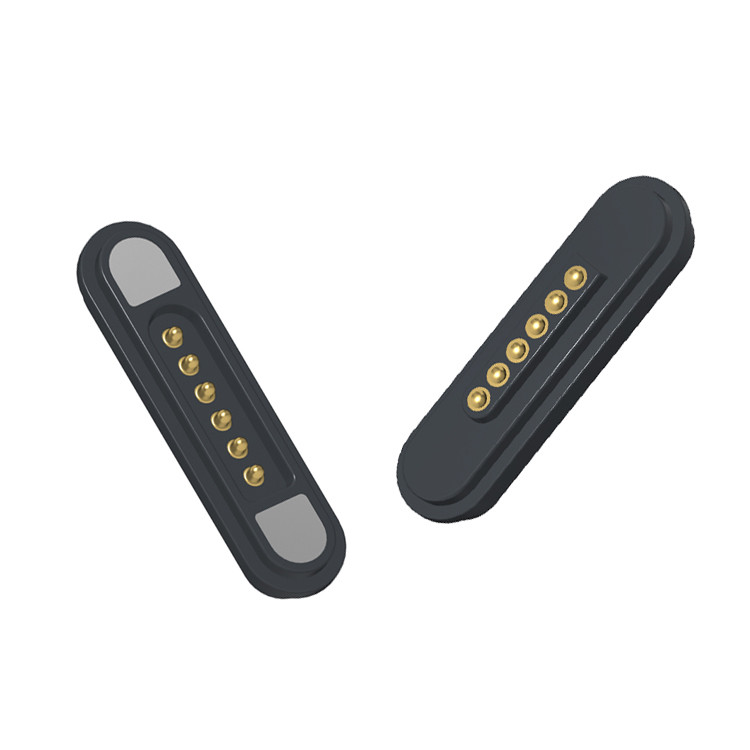

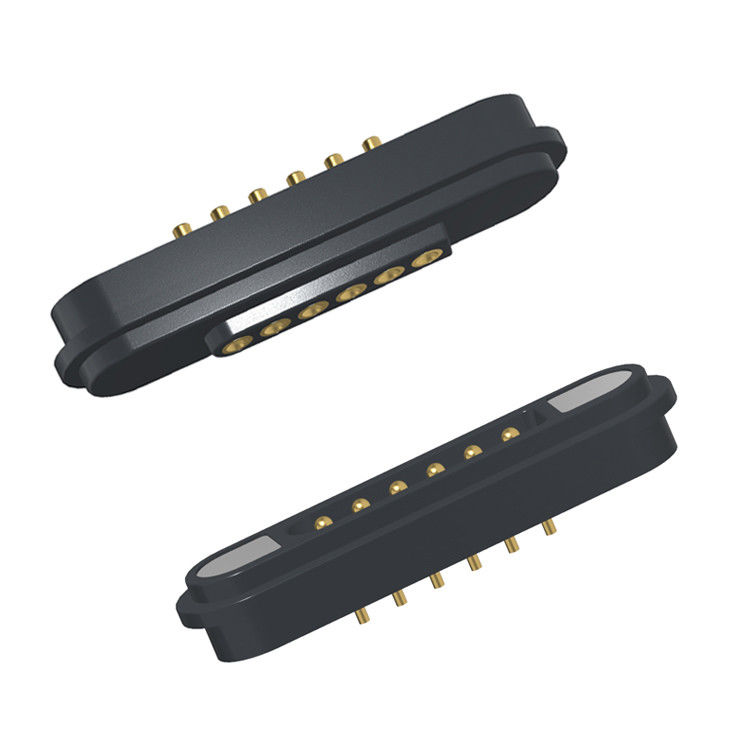

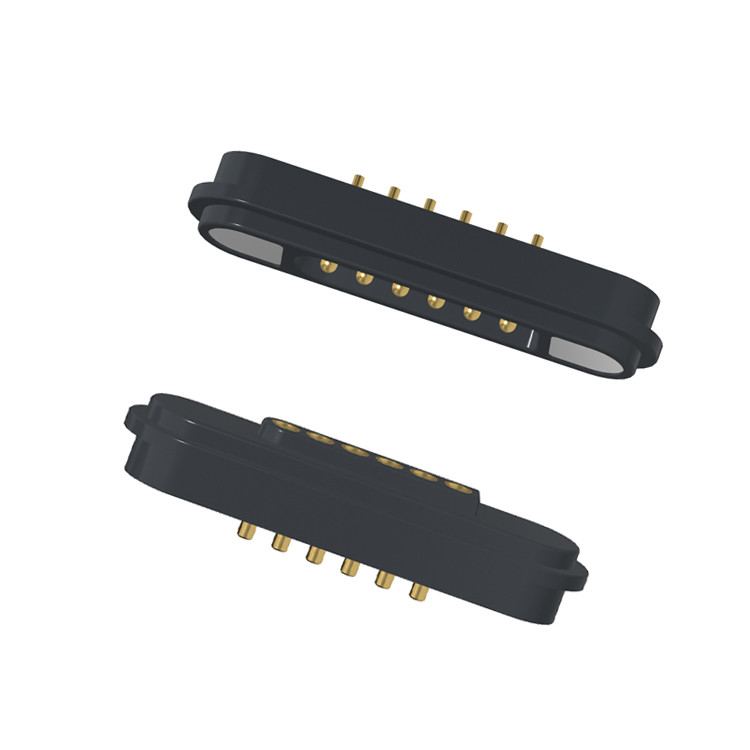

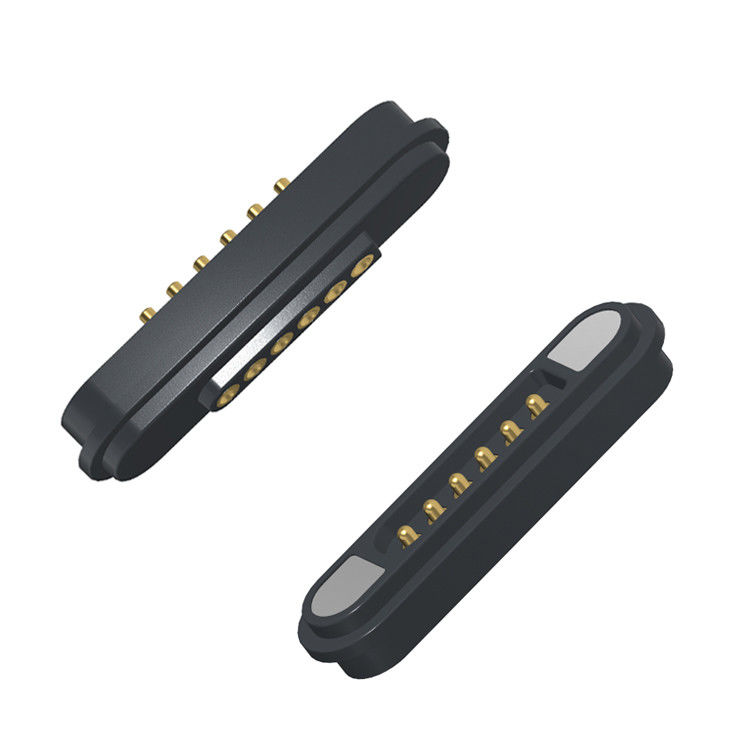

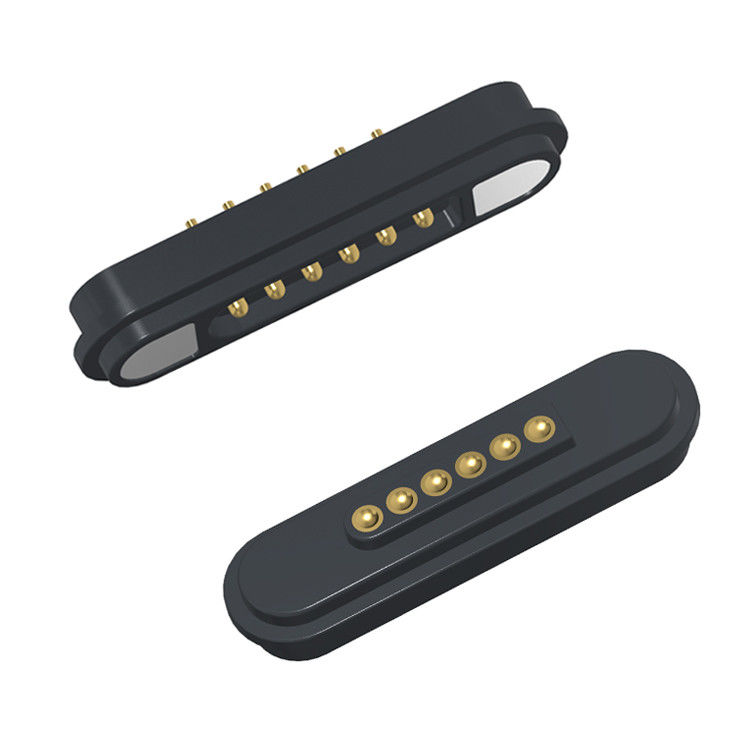

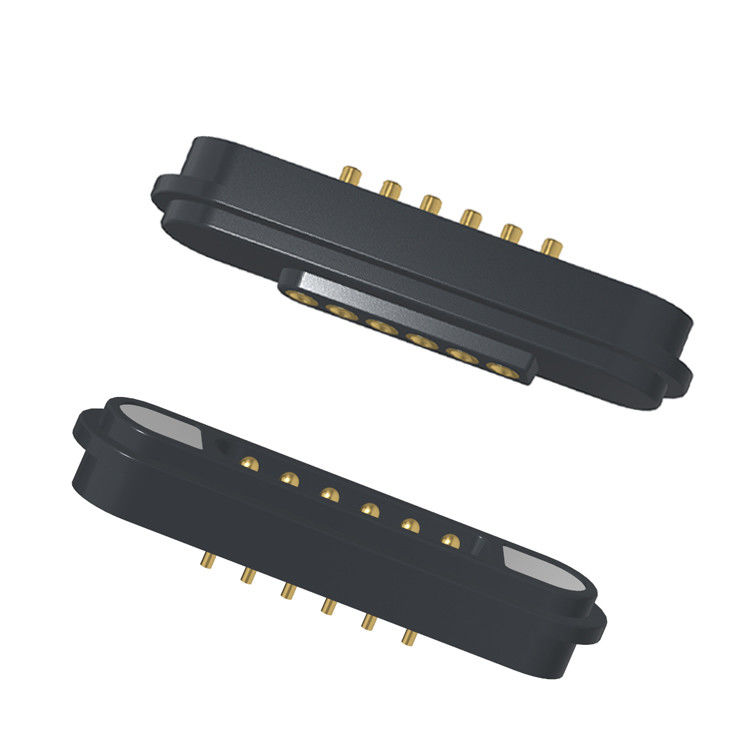

6 स्थिति चुंबक स्प्रिंग-लोड पोगो पिन कनेक्टर इलेक्ट्रिक चुंबकीय पावर कनेक्टर
अनुकूलित डिजाइन. विश्वसनीय प्रदर्शन. अंत से अंत तक समाधान.
परयूपीई, हम डिजाइन और उच्च गुणवत्ता वाले निर्माण में विशेषज्ञताचुंबकीय कनेक्टरऔरचुंबकीय केबल कनेक्टरविशेषज्ञ इंजीनियरों और डिजाइनरों की हमारी आंतरिक टीम के साथ, हम विभिन्न उद्योगों के लिए अभिनव, सटीक इंजीनियरिंग समाधान प्रदान करते हैं,उपभोक्ता इलेक्ट्रॉनिक्स सहित, चिकित्सा उपकरण, आईओटी और औद्योगिक अनुप्रयोग।
पोगो पिन के संपर्क यांत्रिक जीवन को सुनिश्चित करने के लिए, इसे कभी भी ड्राइंग में निर्दिष्ट परिभाषित कार्य स्ट्रोक से परे संपीड़ित न करें। अत्यधिक संपीड़न से आंतरिक स्प्रिंग को नुकसान हो सकता है,प्रदर्शन में कमी या विफलता के लिए अग्रणी.
सामग्रीः
आवास:काला HTN UL94V-0,HTN (उच्च तापमान नायलॉन),UL94V-0 लौ प्रतिरोधी
पोगो पिन: पीतल C6801 Plating Au 0.125um,उच्च चालकता, संक्षारण प्रतिरोध
महिला पिन: पीतल C6801 Plating Au 0.125um,कम स्पर्श प्रतिरोध, पहनने प्रतिरोध
चुंबक: N52 NdFeB Plating Ni Cu Ni,उच्च चुंबकीय प्रवाह (≥1.4T), संक्षारण संरक्षण
एचटीएन आवास (UL94V-0): उच्च तापमान वातावरण के लिए उपयुक्त है और ज्वलनशीलता सुरक्षा मानकों को पूरा करता है।
पीतल C6801 पिनः अच्छी मशीनीकरण और चालकता; सोने की चढ़ाई स्थायित्व और स्पर्श प्रतिरोध को बढ़ाती है।
N52 Ni-Cu-Ni Plating के साथ चुंबकः उच्च चुंबकीय शक्ति (N52 सबसे मजबूत वाणिज्यिक ग्रेड है) संक्षारण प्रतिरोधी plating के साथ।
एमपारिस्थितिकीः
संपर्क बलः80g±20g 1.0 मिमी काम करने वाले स्टोर्क पर
पूर्ण स्टोर्कः 1.1 मिमी
नर और मादा अवशोषण जीवन परीक्षणः 10,000 चक्र
विद्युत:
नामित वोल्टेजःDC12V; नामित वोल्टेजः 3AMax.
स्प्रिंग पिन का स्पर्श प्रतिरोध: अधिकतम 50 मिलीओएम।
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +80°C
पर्यावरण परीक्षणः नमक स्प्रे 24 घंटे
6 पिन पुरुष चुंबकीय कनेक्टर और महिला चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
6 पिन |
|
पिच |
2.2 मिमी |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801 कोटिंग Au 0.125um |
|
स्त्री पिन |
पीतल C6801 कोटिंग Au 0.125um |
|
आवास |
काला HTN UL94V-0 |
| चुंबक |
N52 NdFeB कोटिंग Ni Cu Ni |
|
वसंत बल |
80घ±20g, 1 पर।0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
3.0AMax |
|
वोल्टेज |
DC12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
6 पिन पुरुष चुंबकीय कनेक्टर तकनीकी चित्र
6पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र
चुंबकीय कनेक्टर के फायदे:
1. सहज कनेक्टिविटी
✔ स्वचालित अनुलग्नक ️ स्मार्ट, उपयोगकर्ता के अनुकूल डिजाइन चुंबकीय संरेखण के साथ तत्काल और सुरक्षित कनेक्शन को सक्षम बनाता है।
✔ गिरने से सुरक्षा ∙ चार्जिंग इंटरफेस से आसानी से अलग हो जाता है जबकि डिवाइस को स्थिर रखता है, आकस्मिक गिरने को कम करता है।
2. बेजोड़ स्थायित्व
✔ विस्तारित जीवन काल ️ 100,000 ️ 200,000 चक्रों के लिए रेटेड, दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
✔ IPX8 वाटरप्रूफ और डस्टप्रूफ
3उच्च-प्रदर्शन चार्जिंग और डेटा ट्रांसफर
✔ फास्ट चार्जिंग (5A10A) तेजी से बिजली वितरण के लिए उच्च धारा संचरण का समर्थन करता है।
✔ हाई-स्पीड सिग्नल ट्रांसमिशन3, स्थिर उच्च आवृत्ति प्रदर्शन के साथ वीडियो / ऑडियो संकेत संचरण को सक्षम करता है।
4अनुकूलन योग्य और सुरक्षित डिजाइन
✔ सौंदर्य लचीलापन ️ आपके उपकरण की डिजाइन भाषा के अनुरूप अनुकूलित उपस्थिति।
✔ एंटी-शॉर्ट सर्किट और फूलप्रूफ ️ गलत उपयोग और विद्युत खराबी से निर्मित सुरक्षा।
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
7उत्पाद पर्यावरण मानक
यूपीई के साथ अपने चुंबकीय कनेक्टर ऑर्डर कैसे करें
1अपनी आवश्यकताएं प्रस्तुत करें
विवरण प्रदान करें जैसेः
.कनेक्टर का प्रकार (पावर, डेटा, हाइब्रिड, वाटरप्रूफ आदि)
.वोल्टेज और वर्तमान रेटिंग
.केबल की लंबाई और विनिर्देश
.चुंबकीय ध्रुवीयता और संरेखण वरीयताएँ
मात्रा और समय
विशेष आवश्यकताएं (आईपी रेटिंग, परिरक्षण, प्रमाणन, आदि)
.विकल्प 1: हमारी वेबसाइट पर RFQ (Request for Quote) फॉर्म भरें।
.विकल्प 2: अपने विनिर्देशों को सीधे ईमेल करेंsunion@upetech.net(या आपके नामित संपर्क) ।
2. एक कस्टम उद्धरण प्राप्त करें
हमारी इंजीनियरिंग टीम आपकी आवश्यकताओं की समीक्षा करेगी।
हम एक प्रतिस्पर्धी उद्धरण प्रदान करेंगे, जिसमें शामिल हैंःमूल्य निर्धारण / लीड समय / प्रोटोटाइप विकल्प (यदि आवश्यक हो)
3. आदेश को मंजूरी और पुष्टि करें
एक बार उद्धरण को मंजूरी मिल जाने के बाद, हम डिजाइन और उत्पादन कार्यक्रम को अंतिम रूप देंगे।
नए डिजाइनों के लिए, हम परीक्षण के लिए 3 डी मॉडल या नमूने पेश कर सकते हैं।
4उत्पादन और गुणवत्ता आश्वासन
यूपीई आपके आदेश का निर्माण सख्त गुणवत्ता नियंत्रण जांच के साथ करता है।
हम अनुरोध पर परीक्षण रिपोर्ट और प्रमाण पत्र प्रदान कर सकते हैं।
5तेजी से वितरण और समर्थन
आपका ऑर्डर आपके पसंदीदा रसद पद्धति (डीएचएल, फेडएक्स, समुद्री माल, आदि) के माध्यम से जहाज करता है।
हमारी टीम तकनीकी सहायता और भविष्य के आदेशों के लिए उपलब्ध रहेगी।
भुगतान की अवधिः
50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
नौवहन
