| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-100-A05-71 /RM-100-B05-81 |
| दस्तावेज: | RM-100-A05-71.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.2 मिमी |
|---|---|---|---|
| पिन नंबर: | 5 पिन | सामग्री: | पीतल, एनडीएफईबी, एचटीएन |
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| मौजूदा: | 3.0ए | वोल्टेज: | 12V |
| प्रचालन तापमान:: | -25 ℃ से +80 ℃ | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |

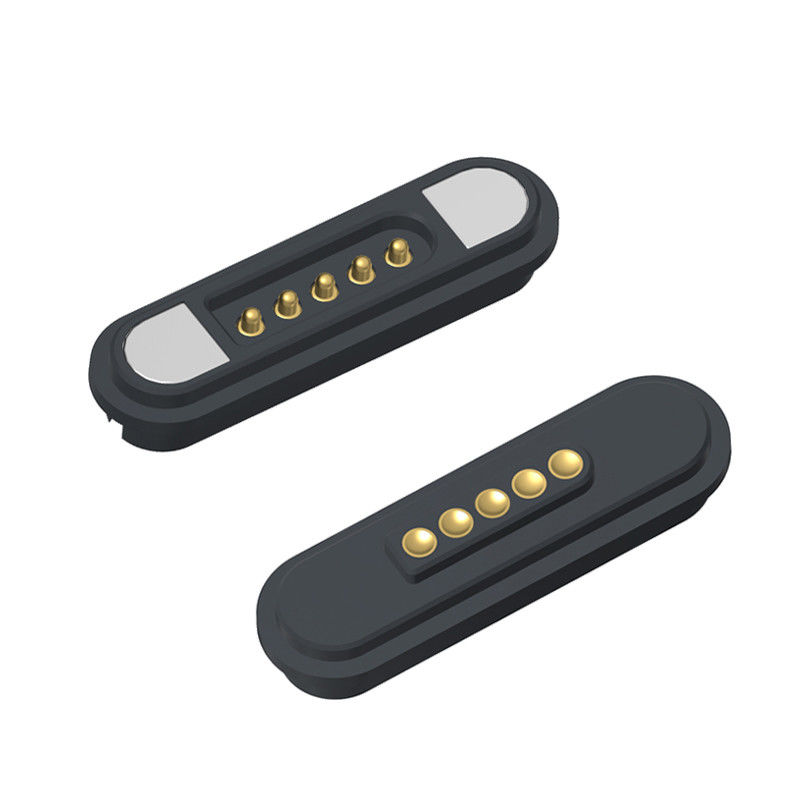

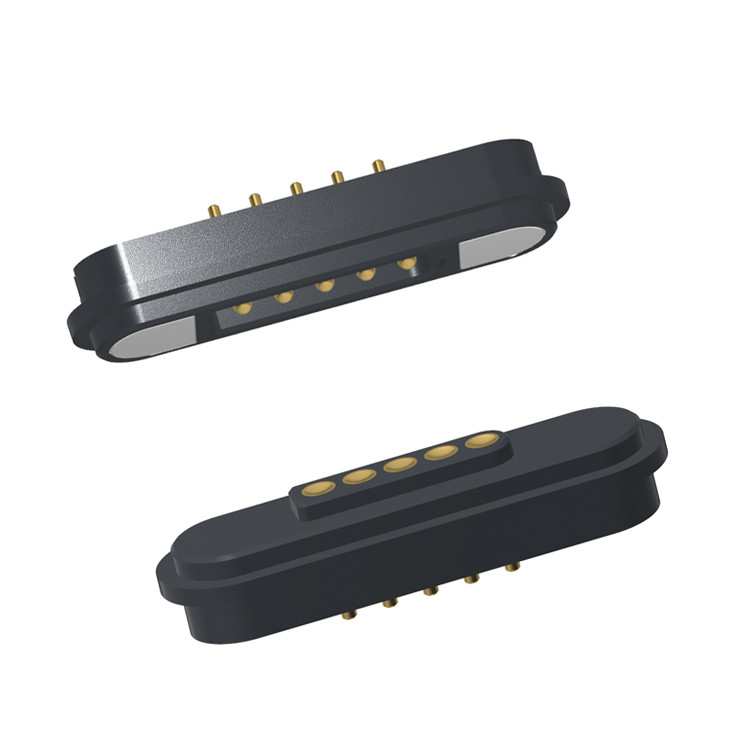

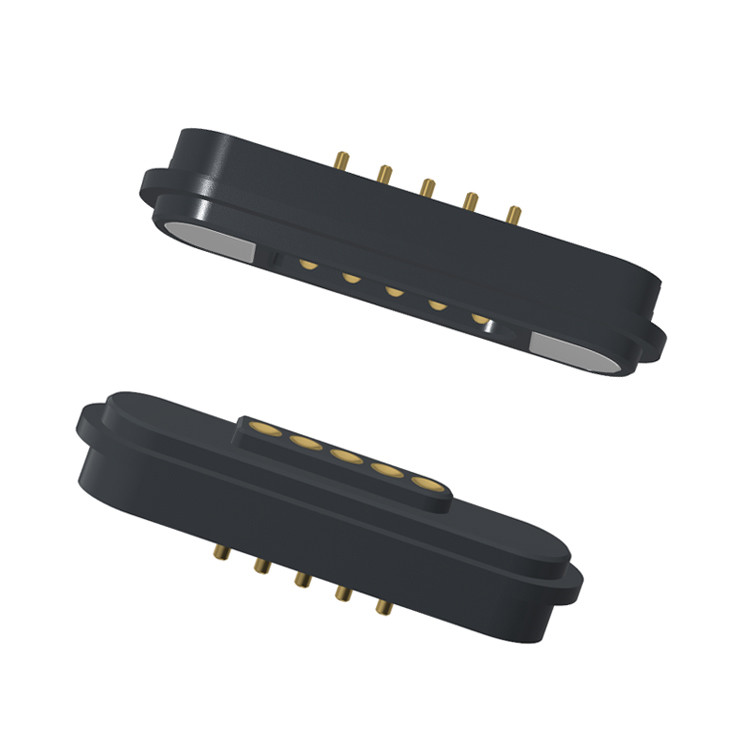

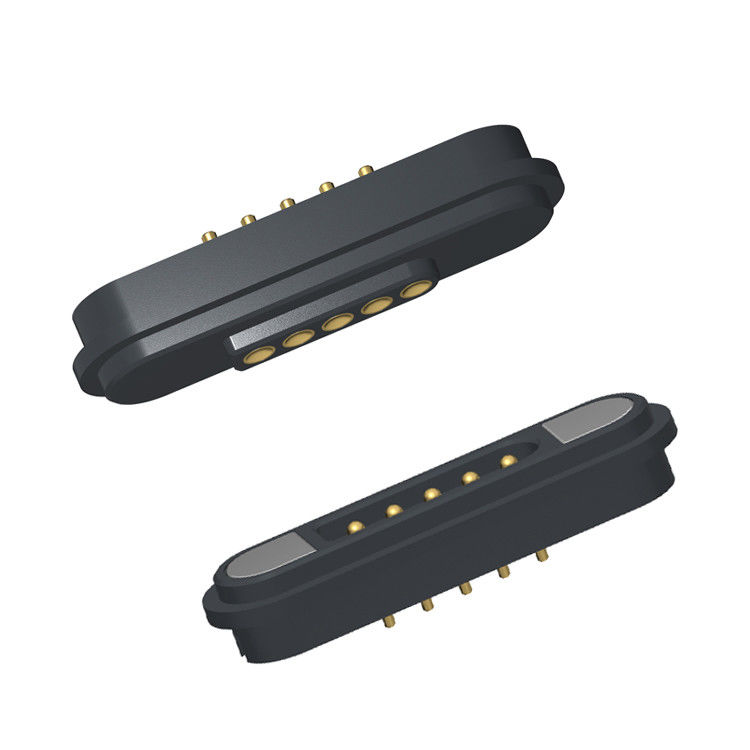

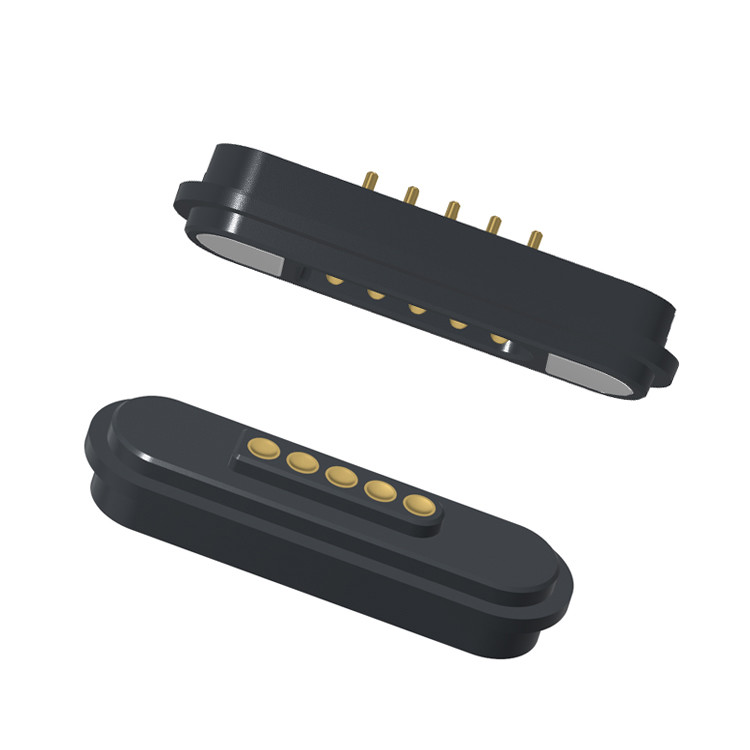

2.2MM पिच 5पिन मेल फीमेल पोगो पिन इलेक्ट्रिकल मैग्नेटिक कनेक्टर 3A करंट।
कस्टमाइज्ड डिज़ाइन | विश्वसनीय प्रदर्शन | एंड-टू-एंड सॉल्यूशंस
पर UPE, हम उच्च-गुणवत्ता वाले मैग्नेटिक कनेक्टर्स और मैग्नेटिक केबल कनेक्टर्स, को डिज़ाइन और निर्माण करने में विशेषज्ञता रखते हैं, जो आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए तैयार किए गए हैं। हमारे इन-हाउस विशेषज्ञ इंजीनियरों और डिजाइनरों की टीम के साथ, हम उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरणों, IoT, और औद्योगिक अनुप्रयोगों सहित विभिन्न उद्योगों के लिए नवीन, सटीक-इंजीनियरिंग समाधान प्रदान करते हैं।
पोगो पिन के संपर्क यांत्रिक जीवन को सुनिश्चित करने के लिए, इसे कभी भी ड्राइंग में निर्दिष्ट परिभाषित कार्य स्ट्रोक से आगे संपीड़ित न करें। ओवर-कम्प्रेशन आंतरिक स्प्रिंग को नुकसान पहुंचा सकता है, जिससे प्रदर्शन कम हो सकता है या विफलता हो सकती है।
सामग्री:
आवास: ब्लैक HTN UL94V-0
पोगो पिन: पीतल C6801 प्लेटिंग Au 0.125um
फीमेल पिन: पीतल C6801 प्लेटिंग Au 0.125um
मैग्नेट: N52 NdFeB प्लेटिंग Ni Cu Ni
HTN आवास (UL94V-0): उच्च तापमान वाले वातावरण के लिए उपयुक्त है और ज्वलनशीलता सुरक्षा मानकों को पूरा करता है।
पीतल C6801 पिन: अच्छी मशीनिंग और चालकता; सोने की प्लेटिंग स्थायित्व और संपर्क प्रतिरोध को बढ़ाती है।
Ni-Cu-Ni प्लेटिंग के साथ N52 मैग्नेट: उच्च चुंबकीय शक्ति (N52 सबसे मजबूत वाणिज्यिक ग्रेड है) जंग-प्रतिरोधी प्लेटिंग के साथ।
Mechanical:
संपर्क बल: 1.0mm वर्किंग स्ट्रोक पर 80g±20g
पूर्ण स्ट्रोक: 1.1mm
मेल और फीमेल एडसॉर्प्शन लाइफ टेस्ट: 10,000 चक्र
इलेक्ट्रिकल:
रेटेड वोल्टेज: DC12V; रेटेड वोल्टेज: 3AMax।
स्प्रिंग पिन का संपर्क प्रतिरोध: 50 मिलीओम मैक्स।
पर्यावरण प्रदर्शन:
ऑपरेशन तापमान: -25℃ से +80℃
पर्यावरण परीक्षण: नमक स्प्रे 24 घंटे
5पिन मेल मैग्नेटिक कनेक्टर्स और फीमेल मैग्नेटिक कनेक्टर पैरामीटर:
|
नाम |
मैग्नेटिक कनेक्टर |
|
प्रकार |
मेल/फीमेल |
|
पिन |
5पिन |
|
पिच |
2.2mm |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801 प्लेटिंग Au 0.125um |
|
फीमेल पिन |
पीतल C6801 प्लेटिंग Au 0.125um |
|
आवास |
ब्लैक HTN UL94V-0 |
| मैग्नेट |
N52 NdFeB प्लेटिंग Ni Cu Ni |
|
स्प्रिंग बल |
80g±20g, 1.0 परमिमी वर्किंग स्ट्रोक। |
|
यांत्रिक जीवन |
10000 चक्र मिन। |
|
वर्तमान |
3.0AMax |
|
वोल्टेज |
DC12V |
|
संपर्क प्रतिरोध |
50mΩ मैक्स (पिन)। |
|
ऑपरेशन तापमान |
25℃to +80℃ |
|
नमक स्प्रे परीक्षण |
24H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% ओपन और शॉर्ट टेस्ट |
5पिन मेल मैग्नेटिक कनेक्टर तकनीकी ड्राइंग
5पिन फीमेल मैग्नेटिक कनेक्टर तकनीकी ड्राइंग
मैग्नेटिक कनेक्टर के लाभ:
1. सहज कनेक्टिविटी
✔ स्वचालित एडसॉर्प्शन – स्मार्ट, उपयोगकर्ता के अनुकूल डिज़ाइन चुंबकीय संरेखण के साथ तत्काल और सुरक्षित कनेक्शन को सक्षम करता है।
✔ एंटी-फॉल प्रोटेक्शन – उपकरणों को स्थिर रखते हुए, चार्जिंग इंटरफेस से आसानी से अलग हो जाता है, जिससे आकस्मिक गिरावट कम हो जाती है।
2. बेजोड़ स्थायित्व
✔ विस्तारित जीवनकाल – 100,000–200,000 चक्रों के लिए रेट किया गया, दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
✔ IPX8 वाटरप्रूफ और डस्टप्रूफ – कठोर वातावरण के लिए डिज़ाइन किया गया फीमेल एंड (30 मिनट के लिए 1M तक जलमग्नता)।
3. उच्च-प्रदर्शन चार्जिंग और डेटा ट्रांसफर
✔ फास्ट चार्जिंग (5A–10A) – तेजी से बिजली वितरण के लिए उच्च-वर्तमान ट्रांसमिशन का समर्थन करता है।
✔ हाई-स्पीड सिग्नल ट्रांसमिशन – पारंपरिक USB 2.0/HDMI 1.3 को बदलता है, स्थिर उच्च-आवृत्ति प्रदर्शन के साथ वीडियो/ऑडियो सिग्नल ट्रांसमिशन को सक्षम करता है।
4. अनुकूलन योग्य और सुरक्षित डिज़ाइन
✔ सौंदर्य लचीलापन – आपके डिवाइस की डिज़ाइन भाषा से मेल खाने के लिए तैयार उपस्थिति।
✔ एंटी-शॉर्ट सर्किट और बेवकूफ – दुरुपयोग और विद्युत दोषों के खिलाफ अंतर्निहित सुरक्षा।
मैग्नेटिक कनेक्टर उत्पादों का अनुप्रयोग:
UPE को आपका पार्टनर क्यों होना चाहिए?
1. पेशेवर अनुकूलन सेवा
2. फास्ट नमूना उत्पादन क्षमता
3. सख्त गुणवत्ता नियंत्रण प्रणाली
4. आयातित घटकों के साथ प्रसंस्करण
5. उच्च-सटीक परीक्षण उपकरण
6. उचित लागत नियंत्रण प्रक्रियाएं
7. उत्पाद पर्यावरण मानक
UPE के साथ अपना मैग्नेटिक कनेक्टर ऑर्डर कैसे दें
1. अपनी आवश्यकताएं सबमिट करें
विवरण प्रदान करें जैसे:
.कनेक्टर प्रकार (पावर, डेटा, हाइब्रिड, वाटरप्रूफ, आदि)
.वोल्टेज और करंट रेटिंग
.केबल की लंबाई और विशिष्टताएँ
.चुंबकीय ध्रुवता और संरेखण प्राथमिकताएँ
.मात्रा और लीड टाइम
विशेष आवश्यकताएं (IP रेटिंग, परिरक्षण, प्रमाणपत्र, आदि)
. विकल्प 1: हमारी वेबसाइट पर हमारा RFQ (उद्धरण का अनुरोध) फॉर्म भरें।
. विकल्प 2: अपनी विशिष्टताओं को सीधे sunion@upetech.net (या आपके निर्दिष्ट संपर्क) पर ईमेल करें।
2. एक कस्टम उद्धरण प्राप्त करें
हमारी इंजीनियरिंग टीम आपकी आवश्यकताओं की समीक्षा करेगी।
हम एक प्रतिस्पर्धी उद्धरण प्रदान करेंगे, जिसमें शामिल हैं: मूल्य निर्धारण/लीड टाइम/प्रोटोटाइपिंग विकल्प (यदि आवश्यक हो)
3. ऑर्डर को स्वीकृत और पुष्टि करें
एक बार उद्धरण स्वीकृत हो जाने के बाद, हम डिज़ाइन और उत्पादन कार्यक्रम को अंतिम रूप देंगे।
नए डिज़ाइनों के लिए, हम परीक्षण के लिए 3D मॉडल या नमूने पेश कर सकते हैं।
4. उत्पादन और गुणवत्ता आश्वासन
UPE सख्त गुणवत्ता नियंत्रण जांच के साथ आपके ऑर्डर का निर्माण करता है।
हम अनुरोध पर परीक्षण रिपोर्ट और प्रमाणपत्र प्रदान कर सकते हैं।
5. फास्ट डिलीवरी और सपोर्ट
आपका ऑर्डर आपके पसंदीदा लॉजिस्टिक्स विधि (DHL, FedEx, समुद्री माल, आदि) के माध्यम से भेज दिया जाता है।
हमारी टीम तकनीकी सहायता और भविष्य के आदेशों के लिए उपलब्ध रहती है।
भुगतान अवधि:
50% जमा (अग्रिम भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
T/T (बैंक ट्रांसफर), PayPal, OCBC बैंक
सिफारिश:
नमूनों के लिए PayPal का उपयोग करें (अधिक सुरक्षित)।
थोक आदेशों के लिए T/T का उपयोग करें (कम शुल्क)।
नमूना लीड टाइम: इन्वेंटरी नमूना 2-3 कार्य दिवस/अनुकूलित नमूना 5-7 कार्य दिवस
उत्पादन लीड टाइम:10-15 कार्य दिवस
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीकी
व्यापार अवधि: EXW
माल: वायु, समुद्र, एक्सप्रेस
सेवा: उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, कोई भी विशेष आकार, रंग, डिज़ाइन स्वीकार्य हैं
