| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-100-A03-31 /RM-100-B03-41 |
| दस्तावेज: | RM-100-A03-31.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.8 मिमी |
|---|---|---|---|
| पिन नंबर: | 3 पिन | सामग्री: | पीतल, एनडीएफईबी, एचटीएन |
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.1 एमएम |
| मौजूदा: | 3.0ए | वोल्टेज: | 12V |
| प्रचालन तापमान:: | -25 ℃ से +80 ℃ | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |

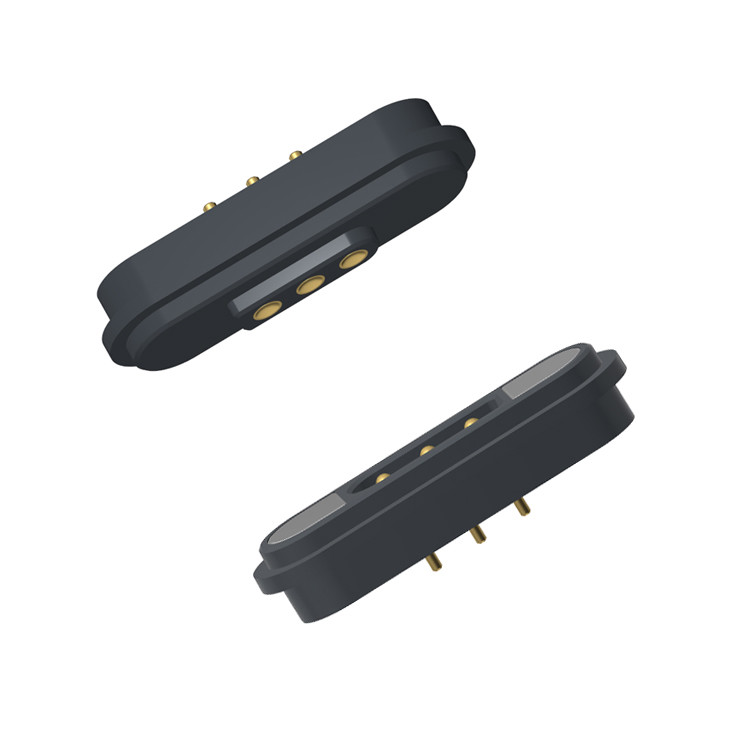

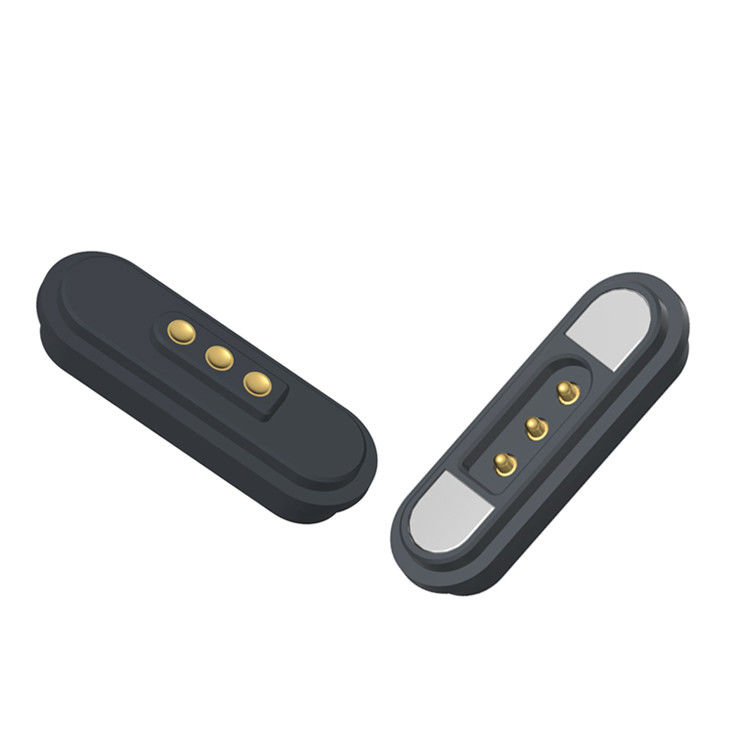

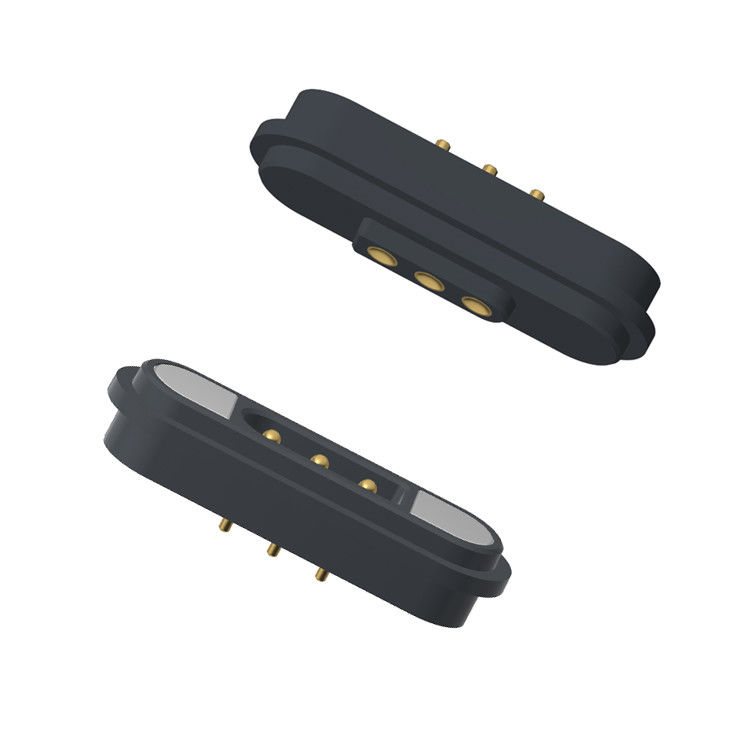

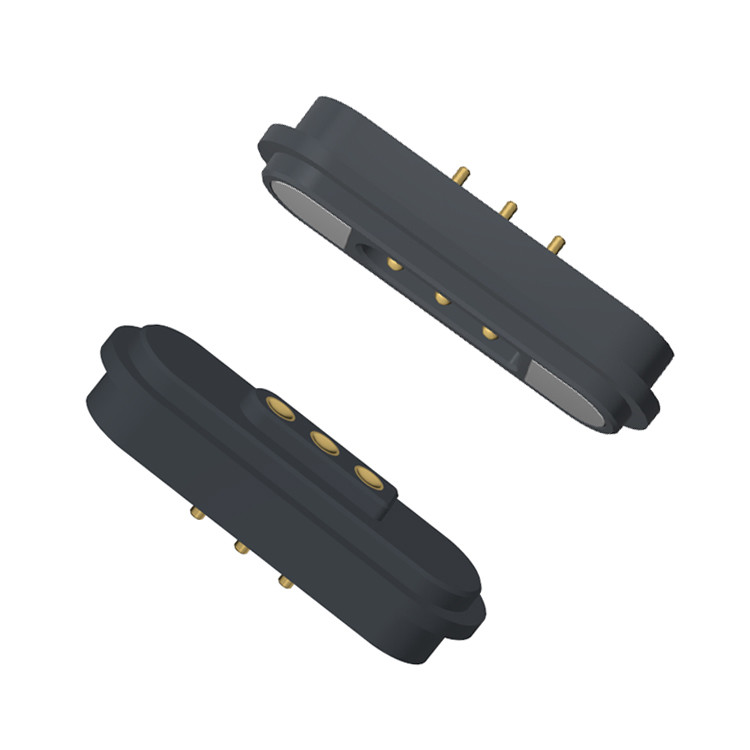

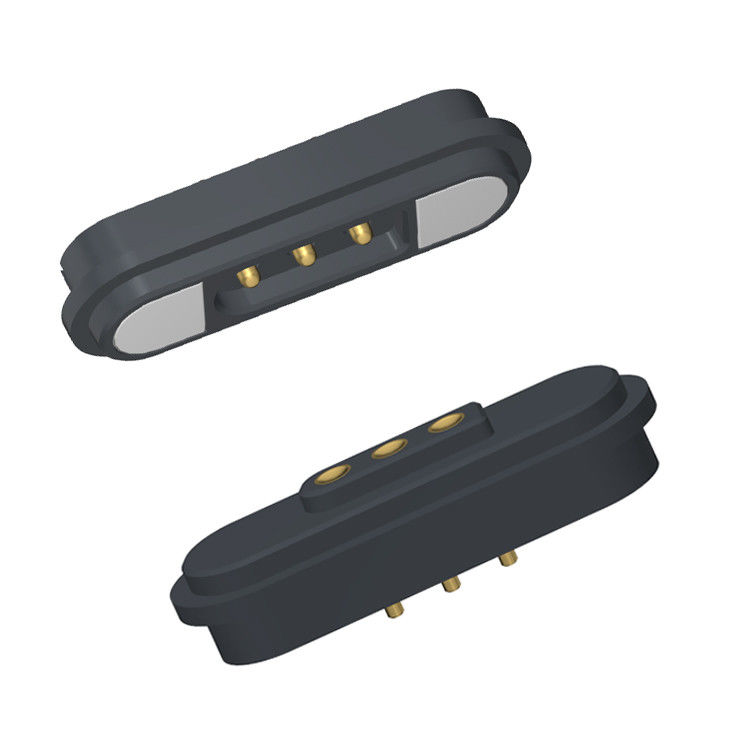

80 ग्राम स्प्रिंग फोर्स 3पिन नर और मादा चुंबकीय चार्जिंग कनेक्टर 2.8 मिमी पिच के साथ।
यूपीई ∙ पेशेवर चुंबकीय कनेक्टर और केबल निर्माता∙ कस्टम समाधान
यूपीई उच्च प्रदर्शन वाले चुंबकीय कनेक्टर्स और चुंबकीय केबल कनेक्टर्स के डिजाइन और निर्माण में एक विश्वसनीय नेता है, जो अभिनव, विश्वसनीय,और विभिन्न उद्योगों के लिए अनुकूलन योग्य कनेक्टिविटी समाधान.
संपर्क यांत्रिक जीवन को सुनिश्चित करने के लिए, कभी भी परिभाषित कार्य स्ट्रोक में पोगो-पिन को संपीड़ित न करें, जिससे आंतरिक स्प्रिंग को नुकसान हो सकता है।
सामग्रीः
- आवास:काला HTN UL94V-0
-पोगो पिन: पीतल C6801 आवरण Au 0.125um
-महिला पिन: पीतल C6801 Plating Au 0.125um
-चुंबक: N52 NdFeB कोटिंग Ni Cu Ni
एमपारिस्थितिकीः
-संपर्क बलः80g±20g 1.1 मिमी काम कर स्टोर्क पर
-नर और मादा अवशोषण जीवन परीक्षणः 10,000 चक्र
विद्युत:
- नामित वोल्टेजःDC12V; नामित वोल्टेजः 3AMax.
-स्प्रिंग पिन का स्पर्श प्रतिरोध: अधिकतम 50 मिलीओएम।
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +80°C
-पर्यावरण परीक्षण: नमक स्प्रे 24 घंटे
3 पिन पुरुष चुंबकीय कनेक्टर और महिला चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
3पिन |
|
पिच |
2.8 मिमी |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801 कोटिंग Au 0.125um |
|
स्त्री पिन |
पीतल C6801 कोटिंग Au 0.125um |
|
आवास |
काला HTN UL94V-0 |
| चुंबक |
N52 NdFeB कोटिंग Ni Cu Ni |
|
वसंत बल |
80घ±20g, 1 पर।0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
3.0AMax |
|
वोल्टेज |
DC12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
3 पिन पुरुष चुंबकीय कनेक्टर तकनीकी चित्र
3पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र
चुंबकीय कनेक्टर के फायदे:
1. सहज कनेक्टिविटी
✔ स्वचालित अनुलग्नक ️ स्मार्ट, उपयोगकर्ता के अनुकूल डिजाइन चुंबकीय संरेखण के साथ तत्काल और सुरक्षित कनेक्शन को सक्षम बनाता है।
✔ गिरने से सुरक्षा ∙ चार्जिंग इंटरफेस से आसानी से अलग हो जाता है जबकि डिवाइस को स्थिर रखता है, आकस्मिक गिरने को कम करता है।
2. बेजोड़ स्थायित्व
✔ विस्तारित जीवन काल ️ 100,000 ️ 200,000 चक्रों के लिए रेटेड, दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
✔ IPX8 वाटरप्रूफ और डस्टप्रूफ
3उच्च-प्रदर्शन चार्जिंग और डेटा ट्रांसफर
✔ फास्ट चार्जिंग (5A10A) तेजी से बिजली वितरण के लिए उच्च धारा संचरण का समर्थन करता है।
✔ हाई-स्पीड सिग्नल ट्रांसमिशन3, स्थिर उच्च आवृत्ति प्रदर्शन के साथ वीडियो / ऑडियो संकेत संचरण को सक्षम करता है।
4अनुकूलन योग्य और सुरक्षित डिजाइन
✔ सौंदर्य लचीलापन ️ आपके उपकरण की डिजाइन भाषा के अनुरूप अनुकूलित उपस्थिति।
✔ एंटी-शॉर्ट सर्किट और फूलप्रूफ ️ गलत उपयोग और विद्युत खराबी से निर्मित सुरक्षा।
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
✔उच्चतम गुणवत्तासुरक्षित कनेक्शन के लिए टिकाऊ, उच्च दक्षता वाले चुंबकीय कनेक्टर।
✔कस्टम समाधानविशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित डिजाइन।
✔अभिनव प्रौद्योगिकीआसान, सुरक्षित और त्वरित कनेक्शन के लिए उन्नत चुंबकीय युग्मन।
✔व्यापक अनुप्रयोगउपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, औद्योगिक उपकरण आदि के लिए आदर्श।
✔विश्वसनीय प्रदर्शन दीर्घायु और लगातार कनेक्टिविटी के लिए डिज़ाइन किया गया।
यूपीई के साथ अपने चुंबकीय केबल कनेक्टर ऑर्डर कैसे करें
1अपनी आवश्यकताएं प्रस्तुत करें
हमारी बिक्री टीम से संपर्क करेंः
ईमेलः [संघ@upetech.net]
फोन: [+86 13434524996]
ऑनलाइन फॉर्मः [www.pogopinsconnector.com]
विवरण प्रदान करें:
✔ आवेदन (उदाहरण के लिए, चिकित्सा, ऑटोमोबाइल, उपभोक्ता इलेक्ट्रॉनिक्स)
✔ कनेक्टर का प्रकार (जैसे चुंबकीय पोगो पिन, चार्जिंग केबल)
✔ विनिर्देश (वोल्टेज, करंट, आकार, जलरोधक रेटिंग आदि)
✔ मात्रा और नेतृत्व समय
2. एक कस्टम समाधान प्राप्त करें (यदि आवश्यक हो)
हमारे इंजीनियर आपकी आवश्यकताओं की समीक्षा करेंगे और एक कस्टम डिजाइन (यदि आवश्यक हो) का प्रस्ताव करेंगे।
हम अनुमोदन के लिए 3डी मॉडल, नमूने या तकनीकी चित्र साझा करेंगे।
भुगतान की अवधिः
50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
