| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-100-A02-11/ RM-100-B02-21 |
| दस्तावेज: | RM-100-A02-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | चुंबकीय बल: | 800 ग्राम ± 20% |
|---|---|---|---|
| यांत्रिक जीवन: | 10000 चक्र मिनट। | सामग्री: | पीतल, NDFEB, SUS304 |
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| मौजूदा: | 3.0ए | वोल्टेज: | 12V |
| प्रचालन तापमान:: | -25°C से +60°C | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |

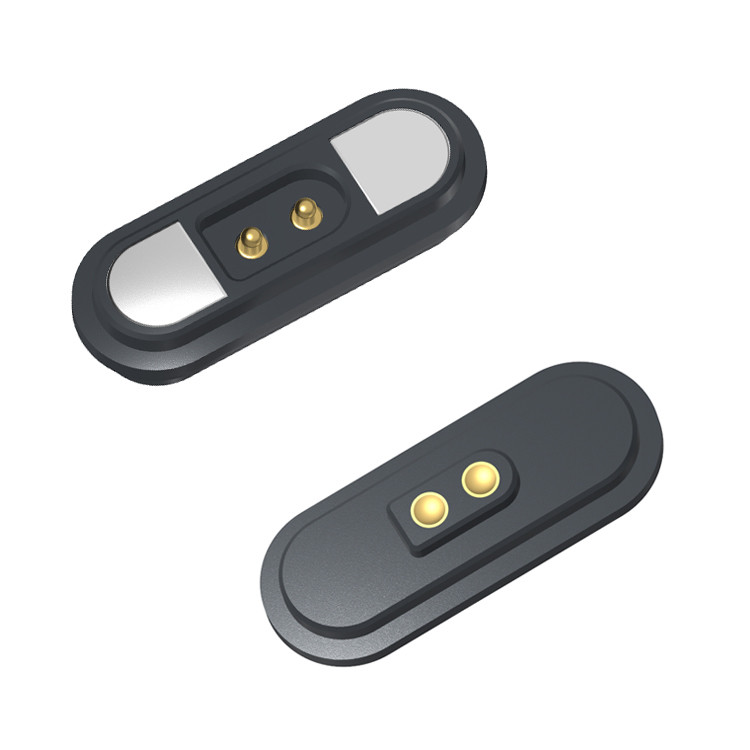

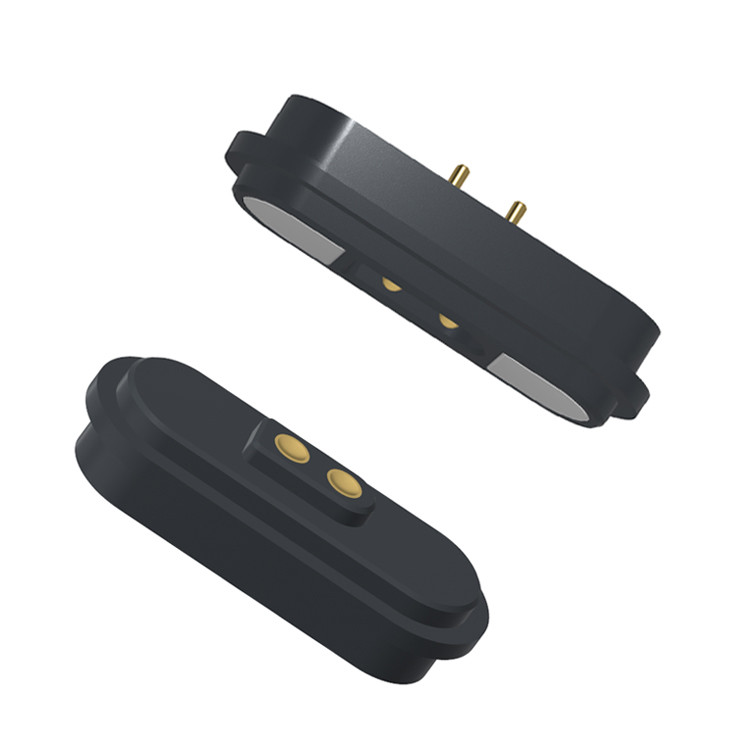

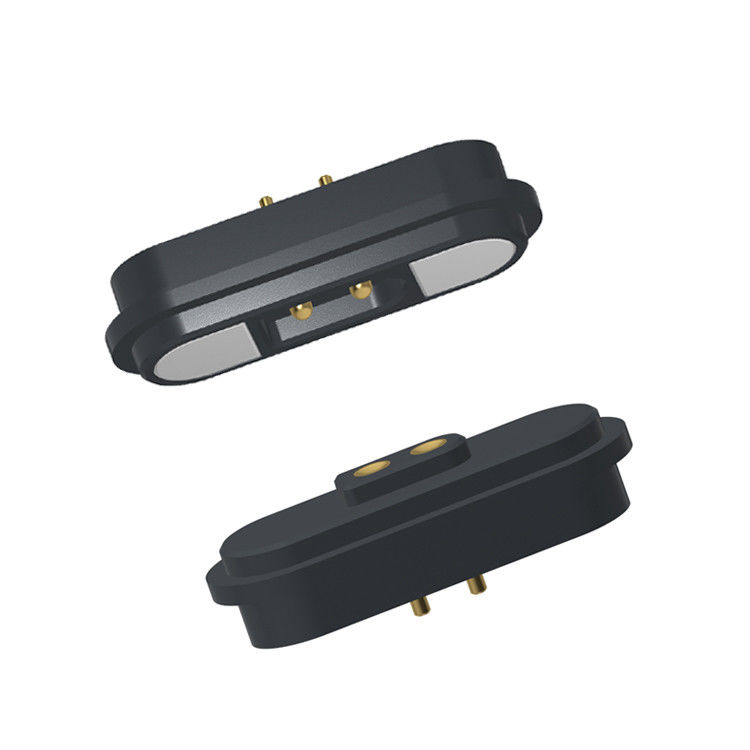

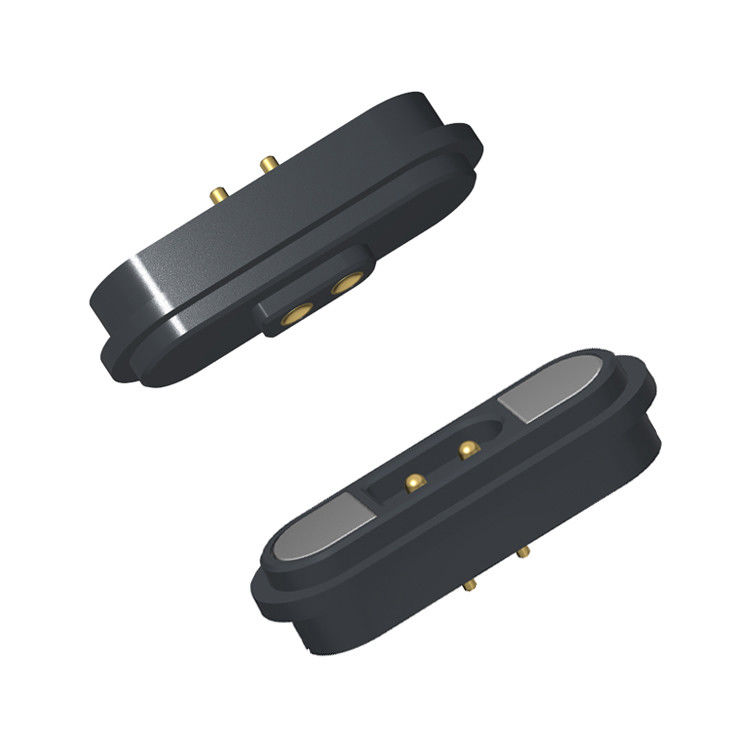

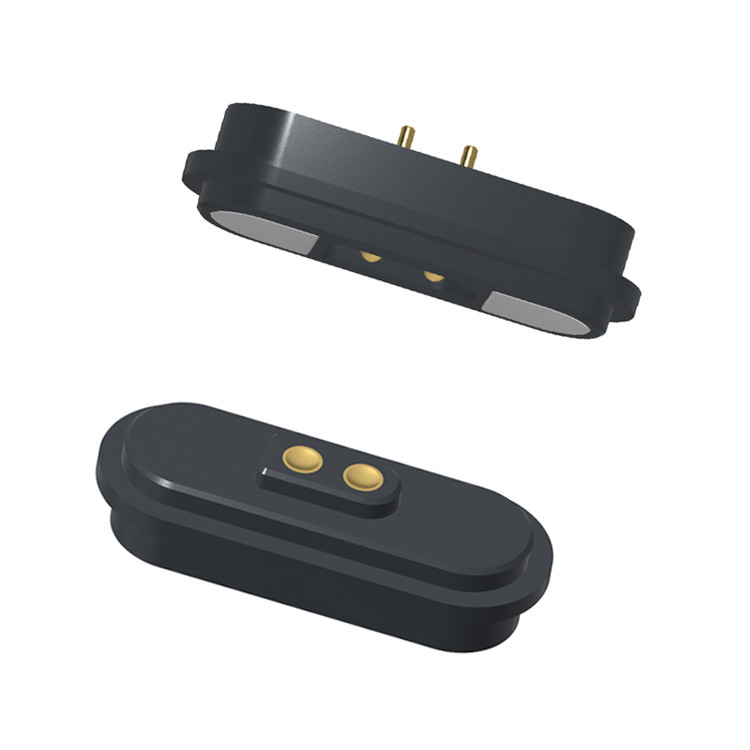

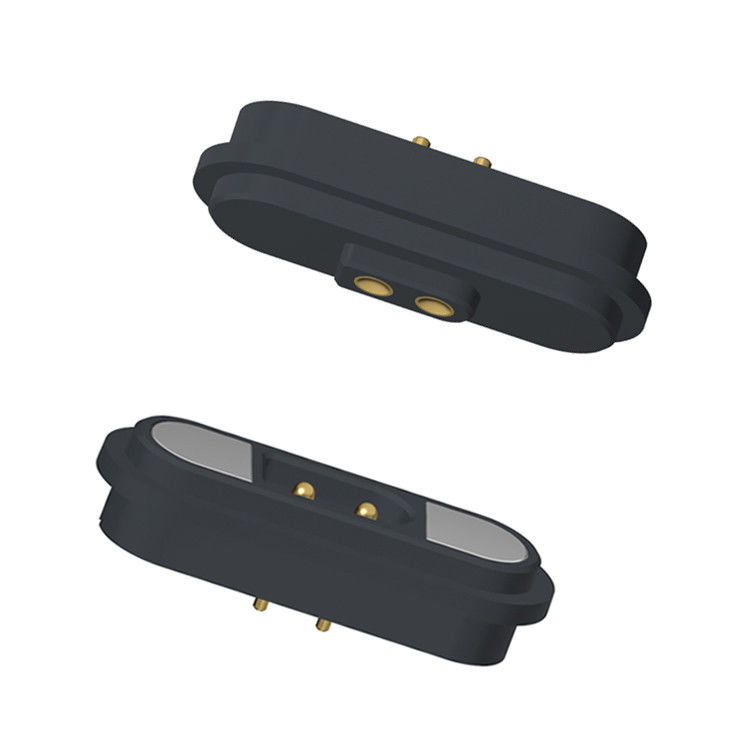

3A चार्जिंग के लिए 2पिन आयताकार प्रकार का नर और मादा चुंबकीय कनेक्टर।
यूपीई ∙ पेशेवर चुंबकीय कनेक्टर और केबल निर्माता∙ कस्टम समाधान
यूपीई उच्च प्रदर्शन वाले चुंबकीय कनेक्टर्स और चुंबकीय केबल कनेक्टर्स का एक प्रमुख निर्माता है, जो अभिनव, विश्वसनीय और अनुकूलन योग्य कनेक्टिविटी समाधानों में विशेषज्ञता रखता है।
सामग्रीः
-अवरोधक: काले उच्च तापमान प्रतिरोधी प्लास्टिक
- पोगोपिन: पीतल 0. 125um Au
- प्लग: पीतल 0.125 um Auover 1.5um ~ 2.5um Ni.
-चुंबक: NdFeB N52 1.5um~2.5um Ni
-शेलः SUS304
एमपारिस्थितिकीः
-संपर्क बलः80g±20g 1.0 मिमी कार्य स्टोर्क पर
-नर और मादा अवशोषण जीवन परीक्षणः 10,000 चक्र
अवशोषण क्षमता परीक्षणःमूल डॉकिंग अवशोषण 800g±20% है
विद्युत:
- नामित वोल्टेजःDC12V; नामित वोल्टेजः 3AMax.
-स्प्रिंग पिन का स्पर्श प्रतिरोध: अधिकतम 50 मिलीओएम।
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +60°C
-पर्यावरण परीक्षण: नमक स्प्रे 24 घंटे
2 पिन पुरुष चुंबकीय कनेक्टर और महिला चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
रंग |
काला |
|
पोगो पिन |
पीतल 0.125 um Auover 1.5um ~ 2.5um Ni |
|
स्त्री पिन |
पीतल 0.125 um Auover 1.5um ~ 2.5um Ni |
|
शेल |
SUS304 |
|
इन्सुलेटर |
काले उच्च तापमान प्रतिरोधी प्लास्टिक |
| चुंबक |
NdFeB N52 1.5um~2.5um Ni |
|
वसंत बल |
80घ±20g, 1 पर।0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
चुंबकीय बल |
800g±20% |
|
वर्तमान |
3.0AMax |
|
वोल्टेज |
DC12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +60°C |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
2पिन पुरुष चुंबकीय कनेक्टर तकनीकी चित्र
2पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र
चुंबकीय कनेक्टर के फायदे:
1. सहज कनेक्टिविटी
✔ स्वचालित अनुलग्नक ️ स्मार्ट, उपयोगकर्ता के अनुकूल डिजाइन चुंबकीय संरेखण के साथ तत्काल और सुरक्षित कनेक्शन को सक्षम बनाता है।
✔ गिरने से सुरक्षा ∙ चार्जिंग इंटरफेस से आसानी से अलग हो जाता है जबकि डिवाइस को स्थिर रखता है, आकस्मिक गिरने को कम करता है।
2. बेजोड़ स्थायित्व
✔ विस्तारित जीवन काल ️ 100,000 ️ 200,000 चक्रों के लिए रेटेड, दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
✔ IPX8 वाटरप्रूफ और डस्टप्रूफ
3उच्च-प्रदर्शन चार्जिंग और डेटा ट्रांसफर
✔ फास्ट चार्जिंग (5A10A) तेजी से बिजली वितरण के लिए उच्च धारा संचरण का समर्थन करता है।
✔ हाई-स्पीड सिग्नल ट्रांसमिशन3, स्थिर उच्च आवृत्ति प्रदर्शन के साथ वीडियो / ऑडियो संकेत संचरण को सक्षम करता है।
4अनुकूलन योग्य और सुरक्षित डिजाइन
✔ सौंदर्य लचीलापन ️ आपके उपकरण की डिजाइन भाषा के अनुरूप अनुकूलित उपस्थिति।
✔ एंटी-शॉर्ट सर्किट और फूलप्रूफ ️ गलत उपयोग और विद्युत खराबी से निर्मित सुरक्षा।
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1.पहनने योग्य उपकरण, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन
2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण
3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1चुंबकीय कनेक्टर्स में विशेषज्ञता
● केंद्रित अनुसंधान एवं विकास: यूपीई के पास चुंबकीय कनेक्टरों में समर्पित अनुभव है
●अनुकूलनः यूपीई आपकी आवश्यकताओं के अनुसार चुंबक की ताकत, पिन प्लेटिंग (50mΩ प्रतिरोध के लिए सोना/निकल) और आवास सामग्री (काला पीबीटी/नायलॉन) को अनुकूलित कर सकता है।
2उच्च स्थायित्व और अनुपालन
●10,000+ चक्र की गारंटीः आपके यांत्रिक जीवन की मांग को पूरा करने के लिए उनके कनेक्टरों को शायद कठोर परीक्षणों से गुजरना चाहिए।
●प्रमाणीकरणः यूएल, या RoHS मानकों के अनुरूप उपभोक्ता/चिकित्सा बाजारों के लिए महत्वपूर्ण।
3प्रतिस्पर्धी विनिर्माण
●लागत प्रभावी उपकरणः यूपीई छोटे से मध्यम बैचों के लिए प्रतिस्पर्धी मूल्य के साथ कम एमओक्यू (जैसे, 1K ₹ 5K यूनिट) की पेशकश कर सकता है।
●गुणवत्ता नियंत्रणः विश्वसनीयता सुनिश्चित करने के लिए संपर्क प्रतिरोध, खींचने की शक्ति और वर्तमान भार के लिए इन-हाउस परीक्षण।
4तेजी से प्रोटोटाइप और समर्थन
●दिनों में 3 डी नमूनेः फिट/फंक्शन चेक के लिए रैपिड प्रोटोटाइपिंग
●इंजीनियरिंग सपोर्टः पिनआउट अनुकूलन, ईएमआई परिरक्षण या जलरोधक (आईपी 68) के साथ सहायता।
5.अनुकूलित डिजाइन
पेशेवर इंजीनियरों की हमारी इन-हाउस टीम आपके विशिष्ट आवश्यकताओं के अनुरूप पूरी तरह से अनुकूलित चुंबकीय पोगो पिन कनेक्टर विकसित करने के लिए ग्राहकों के साथ मिलकर काम करती है।
6.बहुमुखी समाधान
हम विभिन्न अनुप्रयोगों के लिए चुंबकीय कनेक्टरों की एक विस्तृत श्रृंखला डिजाइन करते हैं, जो इष्टतम प्रदर्शन, स्थायित्व और निर्बाध कनेक्टिविटी सुनिश्चित करते हैं।
7अंत से अंत तक समर्थन
अवधारणा से लेकर उत्पादन तक, हम अंत से अंत तक चुंबकीय कनेक्टर अनुकूलन सेवाएं प्रदान करते हैं, समाधान प्रदान करते हैं जो सटीक उद्योग मानकों और अनुप्रयोग आवश्यकताओं को पूरा करते हैं।
यूपीई के साथ अपने चुंबकीय केबल कनेक्टर ऑर्डर कैसे करें
1अपनी आवश्यकताएं प्रस्तुत करें
हमारी बिक्री टीम से संपर्क करेंः
ईमेलः [संघ@upetech.net]
फोन: [+86 13434524996]
ऑनलाइन फॉर्मः [www.pogopinsconnector.com]
विवरण प्रदान करें:
✔ आवेदन (उदाहरण के लिए, चिकित्सा, ऑटोमोबाइल, उपभोक्ता इलेक्ट्रॉनिक्स)
✔ कनेक्टर का प्रकार (जैसे चुंबकीय पोगो पिन, चार्जिंग केबल)
✔ विनिर्देश (वोल्टेज, करंट, आकार, जलरोधक रेटिंग आदि)
✔ मात्रा और नेतृत्व समय
2. एक कस्टम समाधान प्राप्त करें (यदि आवश्यक हो)
हमारे इंजीनियर आपकी आवश्यकताओं की समीक्षा करेंगे और एक कस्टम डिजाइन (यदि आवश्यक हो) का प्रस्ताव करेंगे।
हम अनुमोदन के लिए 3डी मॉडल, नमूने या तकनीकी चित्र साझा करेंगे।
भुगतान की अवधिः
50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
