| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-1222-A10-12 /RM-1222-B10-22 |
| दस्तावेज: | RM-1222-A10-12.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.0 मिमी |
|---|---|---|---|
| पिन नंबर: | डबल रो 10p | सामग्री: | पीतल, N52, HTN |
| स्प्रिंग का बल: | 40g ± 10g | कामकाजी स्टोर्क: | 0.8 मिमी |
| मौजूदा: | 1.5A | वोल्टेज: | 12V |
| यांत्रिक जीवन: | 10000 चक्र मिनट। | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |

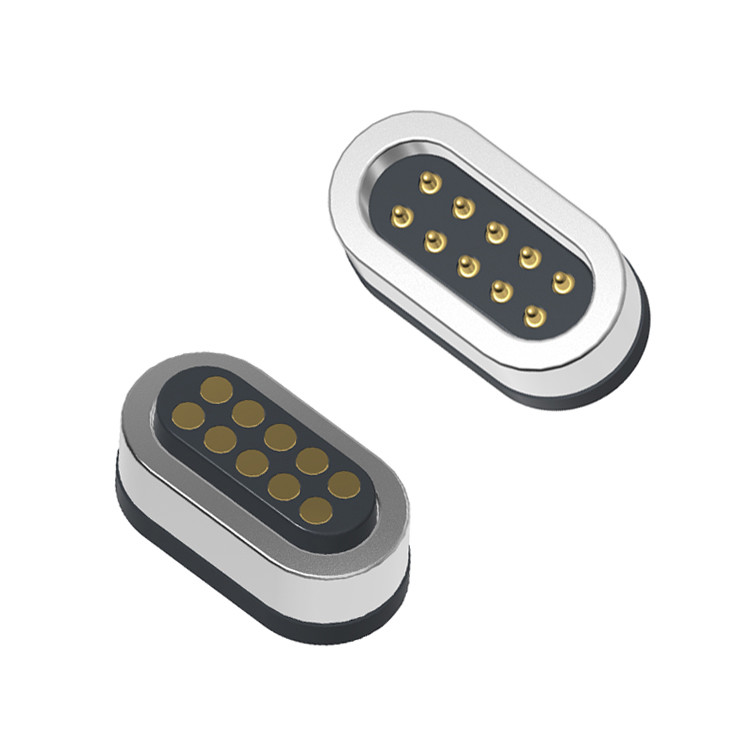

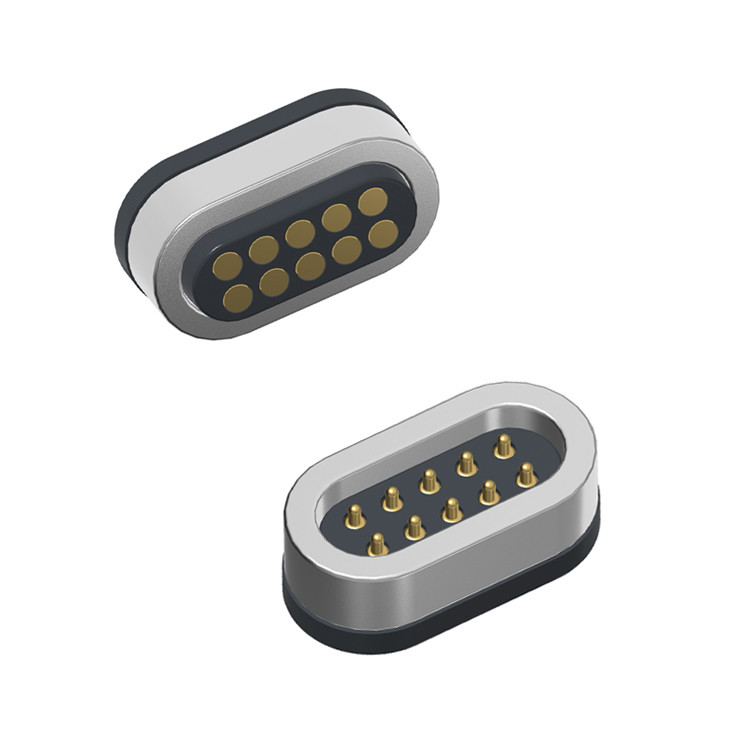

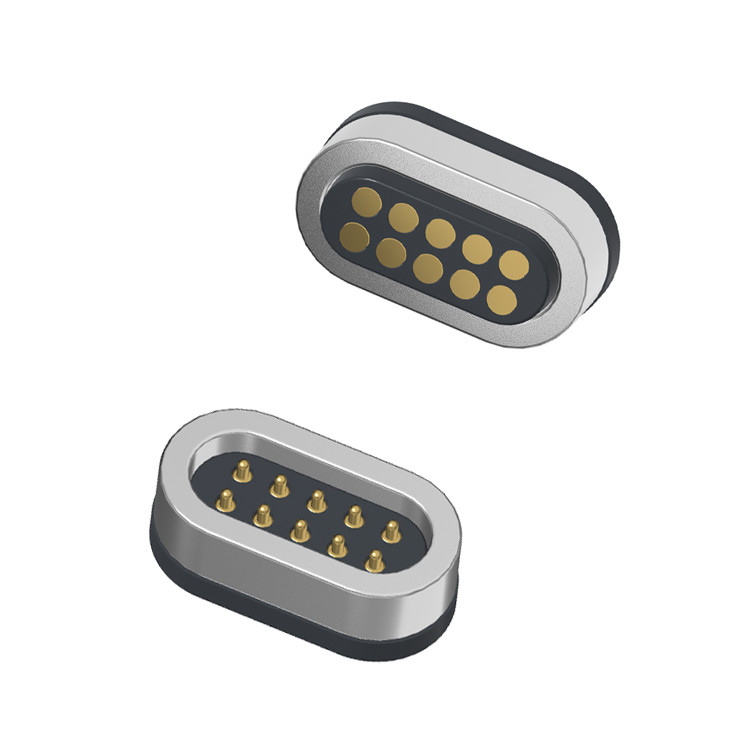

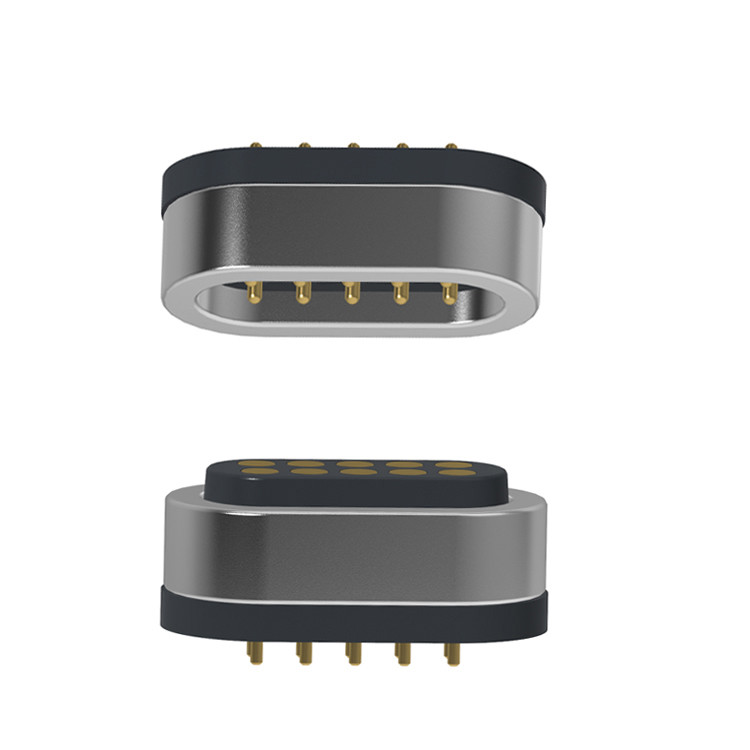

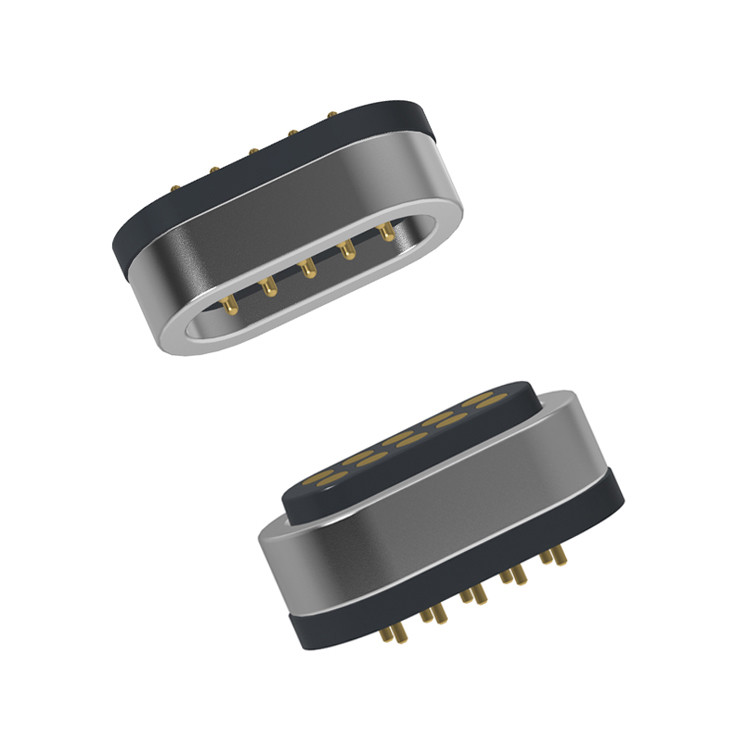

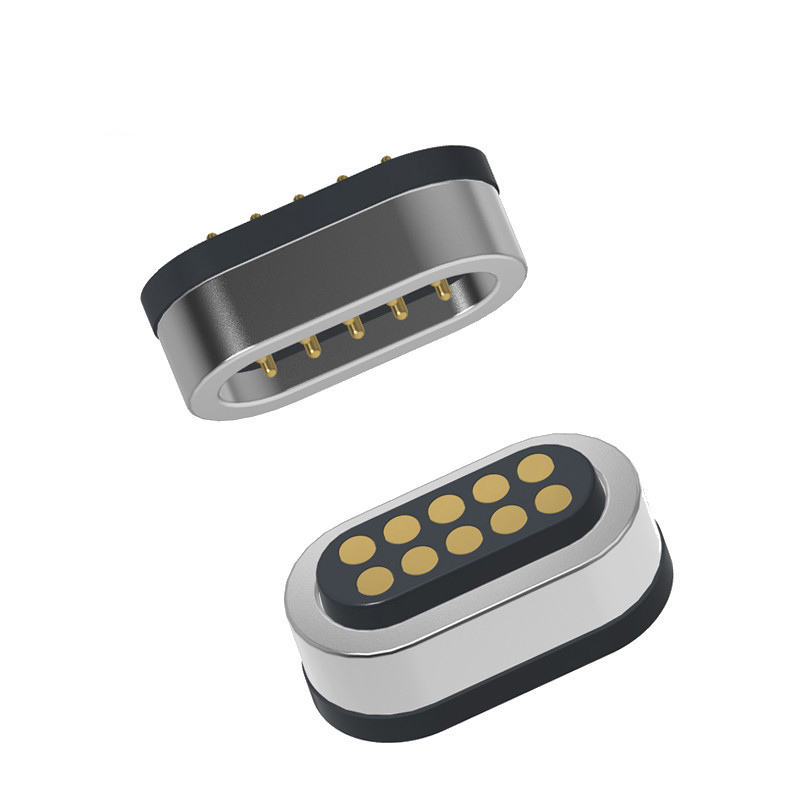

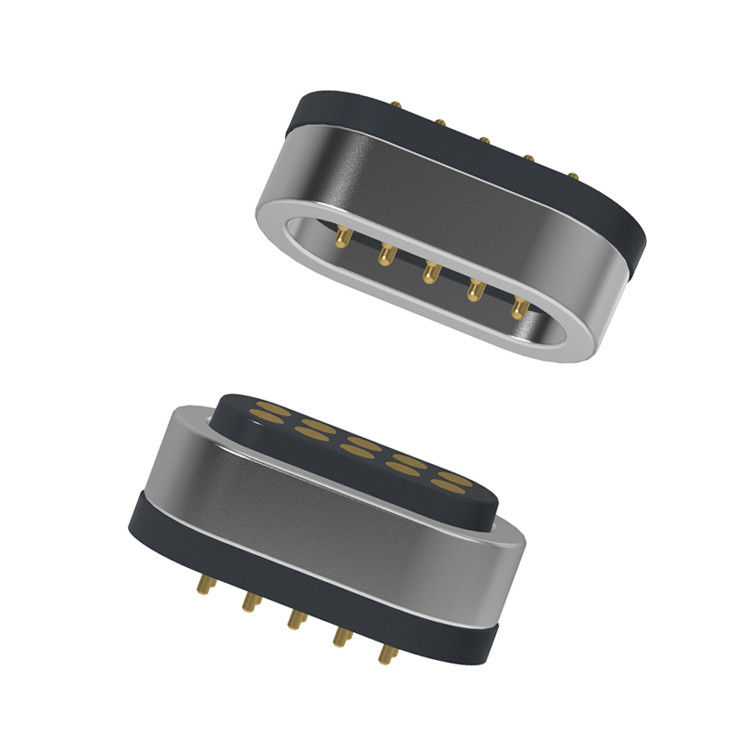

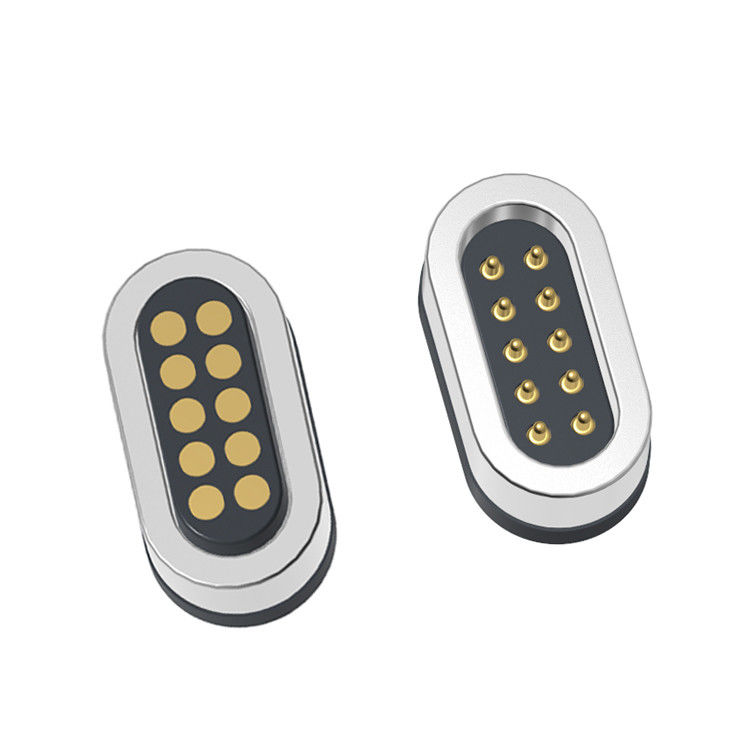

1.5एक दोहरी पंक्ति 10पिन पुरुष और महिला चुंबकीय कनेक्टर पोगो पिन 2.0 मिमी पिच।
यूपीई एकविश्व भर में विश्वसनीय निर्माताउच्च प्रदर्शन वालेचुंबकीय कनेक्टरऔरचुंबकीय केबल कनेक्टर, के लिए बनाया गयास्थायित्व, सुरक्षा और सहज कनेक्टिविटीहमारे उत्पाद उद्योग के सबसे सख्त मानकों को पूरा करते हैं।उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, औद्योगिक उपकरण और आईओटी अनुप्रयोग.
✅पूर्ण अनुपालनसभी सामग्री का सख्ती से पालन करेंRoHS और REACHपर्यावरण और सुरक्षा संबंधी नियम।
✅100% गुणवत्ता परीक्षणप्रत्येक इकाई के लिएकठोर शॉर्ट और ओपन सर्किट परीक्षणगारंटीकृत विश्वसनीयता के लिए।
✅उच्च चुंबकीय प्रदर्शन️ मजबूत प्रतिधारण, संक्षारण प्रतिरोध और दीर्घकालिक स्थायित्व।
✅कस्टम समाधान∙ आपके मैकेनिकल, इलेक्ट्रिकल और पर्यावरण संबंधी जरूरतों के अनुरूप डिजाइन।
सामग्रीः
एमपारिस्थितिकीः
- संपर्क बलः 40g±10g 0.8 मिमी काम करने वाले स्टोर्क पर
-जीवन परीक्षणः10,000चक्र
विद्युत:
- नामित वोल्टेज: DC12V; नामित वोल्टेजः1.5A मैक्स.
संपर्क प्रतिरोधः ≤ 50mΩ (milliohms) प्रति पिन (अधिकतम)
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +60°C
-पर्यावरण परीक्षण: नमक स्प्रे 24 घंटे,
10 पिन चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
10पिन |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801 कोटिंग Au 0.125um |
|
घुमावदार भाग |
पीतलआवरण Au 0.125um |
|
वसंत बल |
40g±10g, 0 पर।8मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
1.5AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +60°C तक |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
पुरुष चुंबकीय कनेक्टर तकनीकी चित्रण
महिला चुंबकीय कनेक्टर का तकनीकी चित्र
पुरुष Fmale चुंबकीय कनेक्टर के विस्फोटित दृश्यः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1.पहनने योग्य उपकरण, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन
2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण
3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
विशेषज्ञ इंजीनियरिंग सहायता ️ प्रोटोटाइप से लेकर बड़े पैमाने पर उत्पादन तक, हम निर्दोष एकीकरण सुनिश्चित करते हैं।
प्रतिस्पर्धी मूल्य निर्धारण स्केलेबल, लागत प्रभावी दरों पर उच्च गुणवत्ता वाली सामग्री।
. तेजी से टर्नओवर ️ OEM और वैश्विक वितरकों के लिए विश्वसनीय आपूर्ति श्रृंखला।
यूपीई के साथ अपने चुंबकीय कनेक्टर ऑर्डर कैसे करें?
1अपनी आवश्यकताएं प्रस्तुत करें
हमारी बिक्री टीम से संपर्क करेंः
ईमेलः [union@upetech.net]
फोन: [+86 13434524996]
ऑनलाइन फॉर्मः [www.pogopinsconnector.com]
विवरण प्रदान करें:
✔ आवेदन (उदाहरण के लिए, चिकित्सा, ऑटोमोबाइल, उपभोक्ता इलेक्ट्रॉनिक्स)
✔ कनेक्टर का प्रकार (जैसे चुंबकीय पोगो पिन, चार्जिंग केबल)
✔ विनिर्देश (वोल्टेज, करंट, आकार, जलरोधक रेटिंग आदि)
✔ मात्रा और नेतृत्व समय
2. एक कस्टम समाधान प्राप्त करें (यदि आवश्यक हो)
हमारे इंजीनियर आपकी आवश्यकताओं की समीक्षा करेंगे और एक कस्टम डिजाइन (यदि आवश्यक हो) का प्रस्ताव करेंगे।
हम अनुमोदन के लिए 3डी मॉडल, नमूने या तकनीकी चित्र साझा करेंगे।
