| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-1202-A02-11 |
| दस्तावेज: | RM-1202-A02-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | आवाज़ का उतार-चढ़ाव: | 7.5 मिमी |
|---|---|---|---|
| सामग्री: | पीतल C6801, NDFEB N52, ब्लैक HTN UL94V-0, पॉलिएस्टर राल ग्लास फाइबर | स्प्रिंग का बल: | 70 ग्राम ± 20g |
| कामकाजी स्टोर्क: | 1.8 मिमी | मौजूदा: | 3.0ए |
| वोल्टेज: | 12V | नमक स्प्रे परीक्षण: | 24 घंटों |
| यांत्रिक जीवन: | 10000 चक्र मिनट। | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |

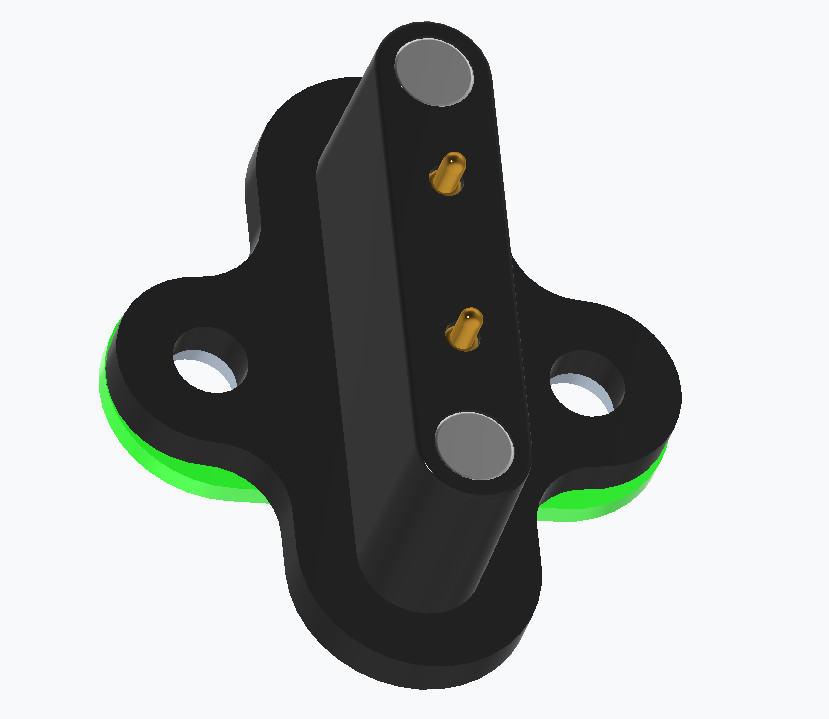

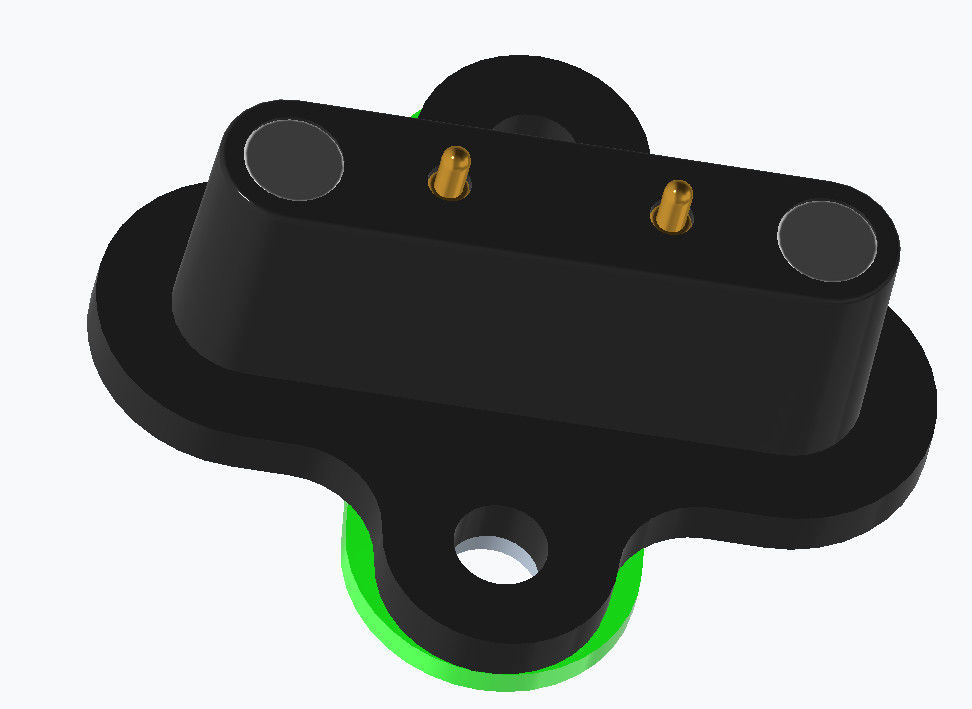

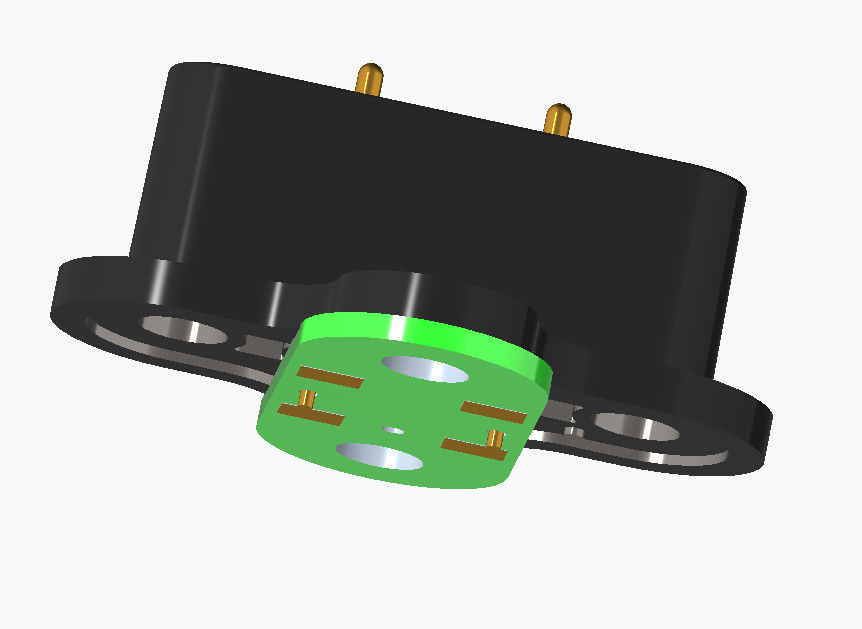

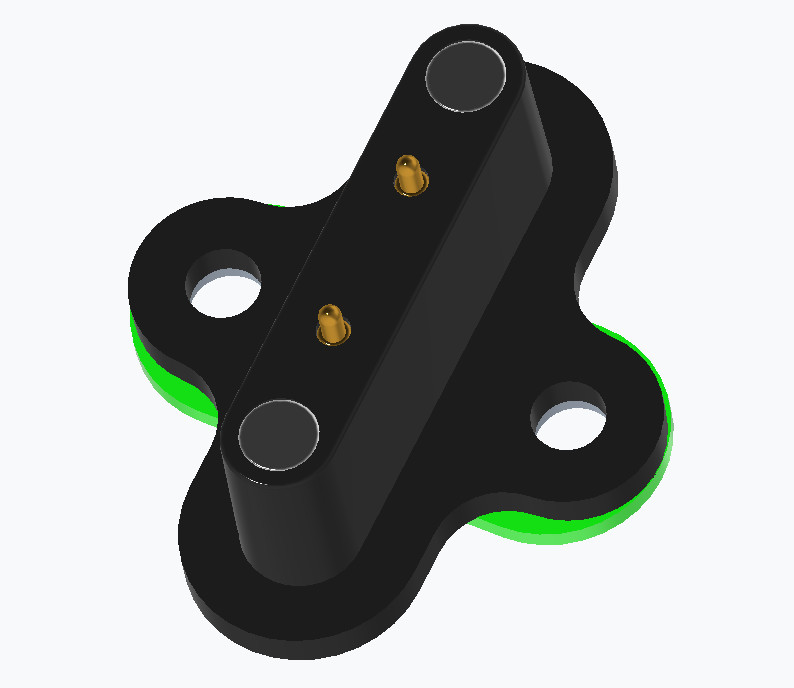

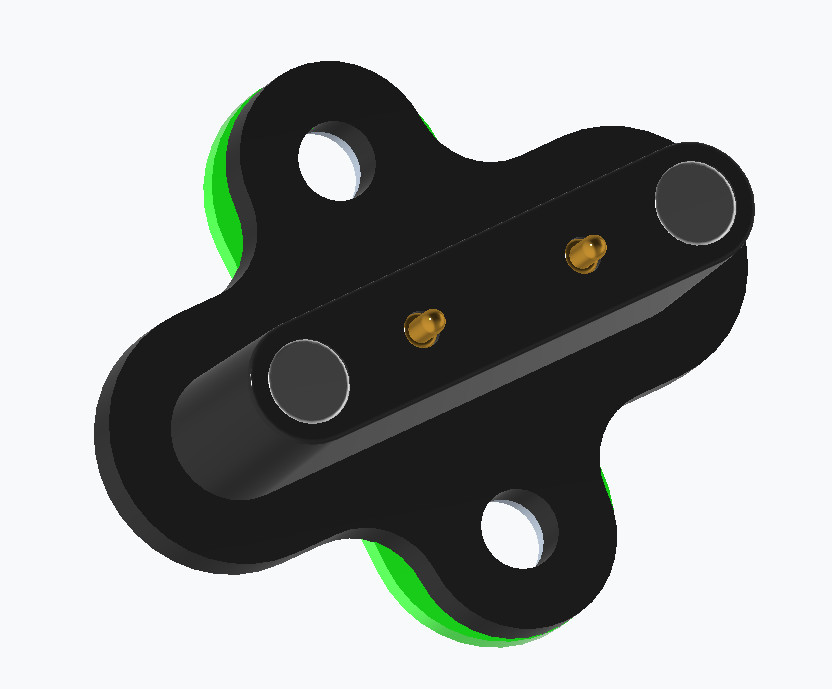

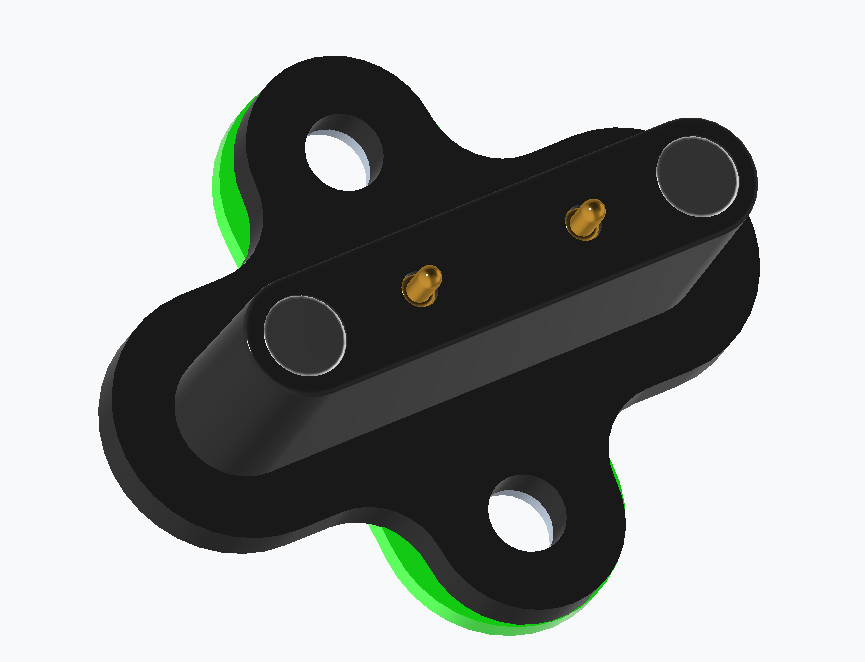

N52 चुंबक के साथ 2 पिन नर पीतल C6801 पोगो पिन चुंबकीय कनेक्टर।
यूपीई पेशेवर चुंबकीय कनेक्टर और केबल निर्माता
यूपीई उच्च गुणवत्ता वाले चुंबकीय कनेक्टरों और चुंबकीय केबल कनेक्टरों का एक अग्रणी निर्माता है, जो विभिन्न उद्योगों के लिए अभिनव, विश्वसनीय समाधानों में विशेषज्ञता रखता है।विशेषज्ञ डिजाइनरों की हमारी टीम के साथ, हम आपकी विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित चुंबकीय कनेक्टर समाधान प्रदान करते हैं।
सामग्रीः
पोगो पिन: पीतल C6801 Plating Au 0.075um
आवासः काला HTN+30%GF UL94 V-0;
चुंबक: N52 NdFeB कोटिंग Ni Cu Ni
पीसीबीःपॉलिएस्टर राल कांच के फाइबर
मैकेनिकल:
स्प्रिंग बलः 70g±20g, 1.8 मिमी काम कर स्टोर्क पर।
यांत्रिक जीवनः 10000 चक्र मिनट.
विद्युत:
वोल्टेज:12 वी.
वर्तमानः3.0 ए.
संपर्क प्रतिरोधः 50mΩ अधिकतम (पीआईएन) ।
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +80°C
नमक छिड़कावः 24 घंटे
उच्च वोल्टेज परीक्षणः AC1000v 0.5mA 3SEC,DC1000v 0.5mA 3SEC
चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय कनेक्टर |
|
पिच |
7.5मिमी |
|
लिंग |
पुरुष |
|
पिन |
2पिन |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801 कोटिंग Au 0.075um |
|
वसंत |
SUS304 |
|
चुंबक |
N52 NdFeB कोटिंग Ni Cu Ni |
|
आवास |
काला एचटीएन |
|
वसंत बल |
70g±20g |
|
कामकाजी स्ट्रोक |
1.8मिमी |
|
वोल्टेज |
12 वी |
|
वर्तमान |
3.0ए |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
नमक छिड़काव परीक्षण |
24H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
2पिन पुरुष चुंबकीय कनेक्टर तकनीकी चित्र
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
