| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-1092-A04-11 /RM-1092-B04-22 |
| दस्तावेज: | RM-1092-A04-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | सामग्री: | पीतल, NDFEB N45, HTN |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 0.5 मिमी |
| मौजूदा: | 2ए | वोल्टेज: | 12V |
| रंग: | काला | नमक स्प्रे परीक्षण: | 24 घंटों |
| यांत्रिक जीवन: | 10000 चक्र मिनट। | प्रचालन तापमान: | -25°C से +80°C तक |
| प्रमुखता देना: | 2.2 मिमी पिच चुंबकीय कनेक्टर,चुंबकीय कनेक्टर 12V,2A चुंबकीय पोगो कनेक्टर |
||

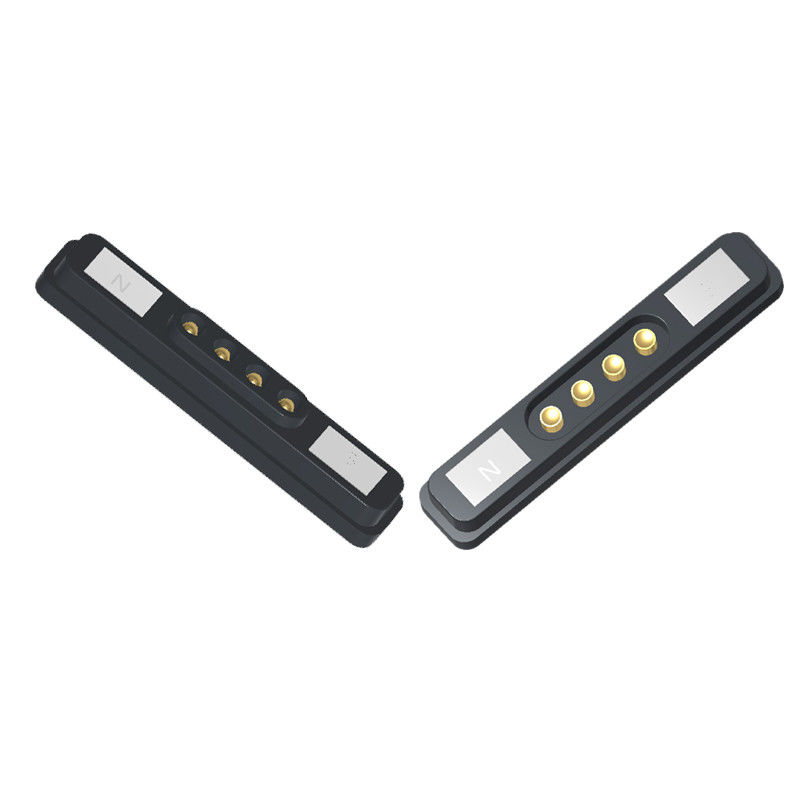

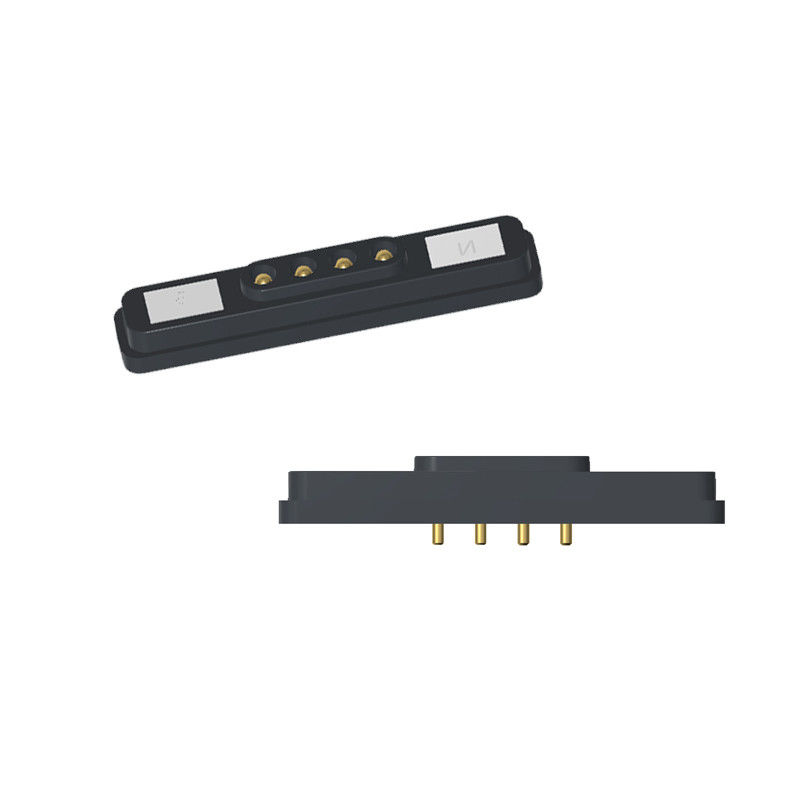

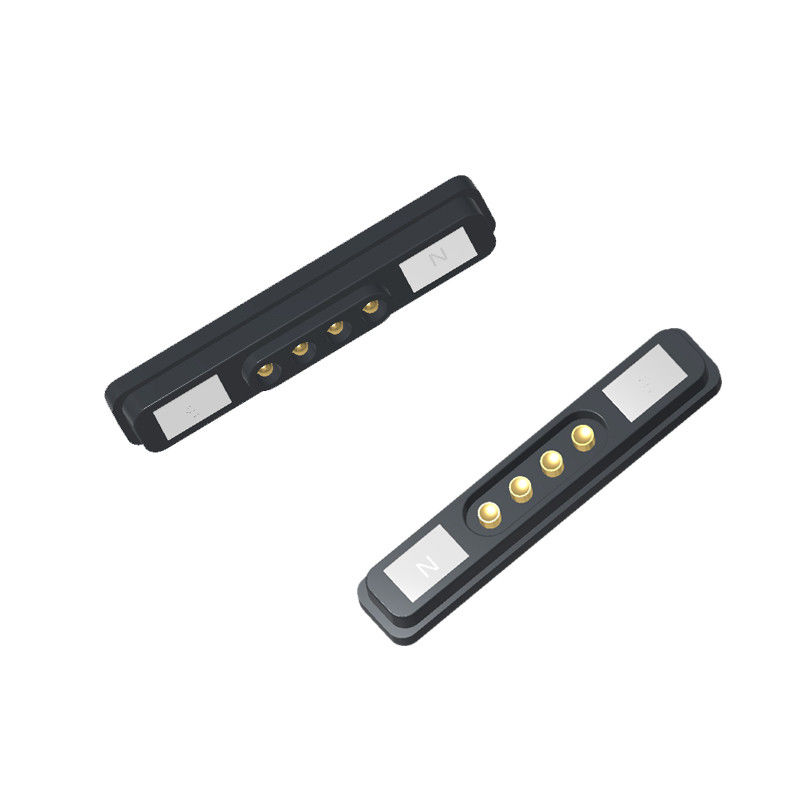

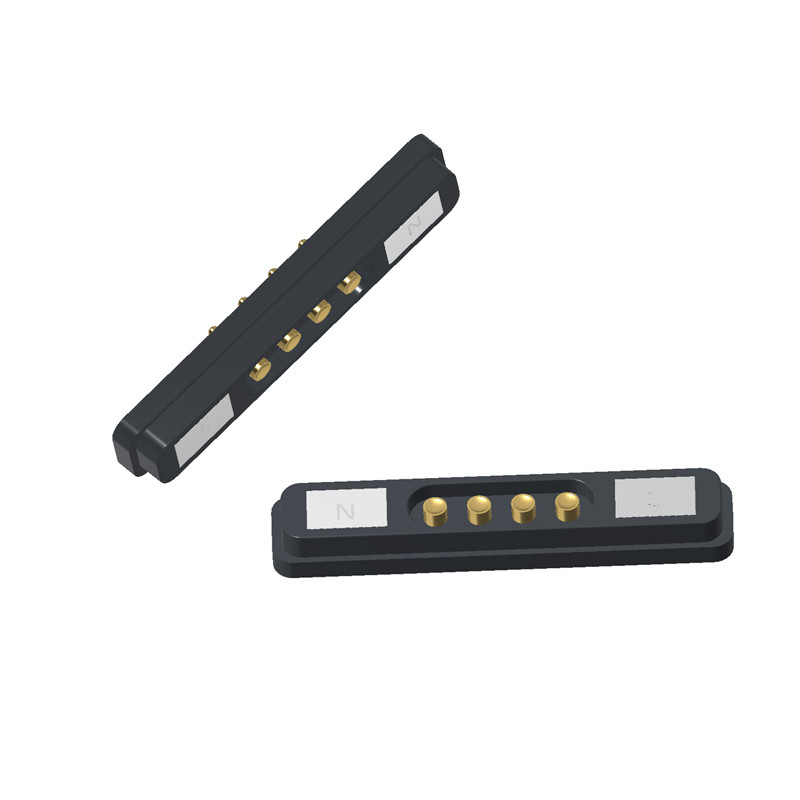

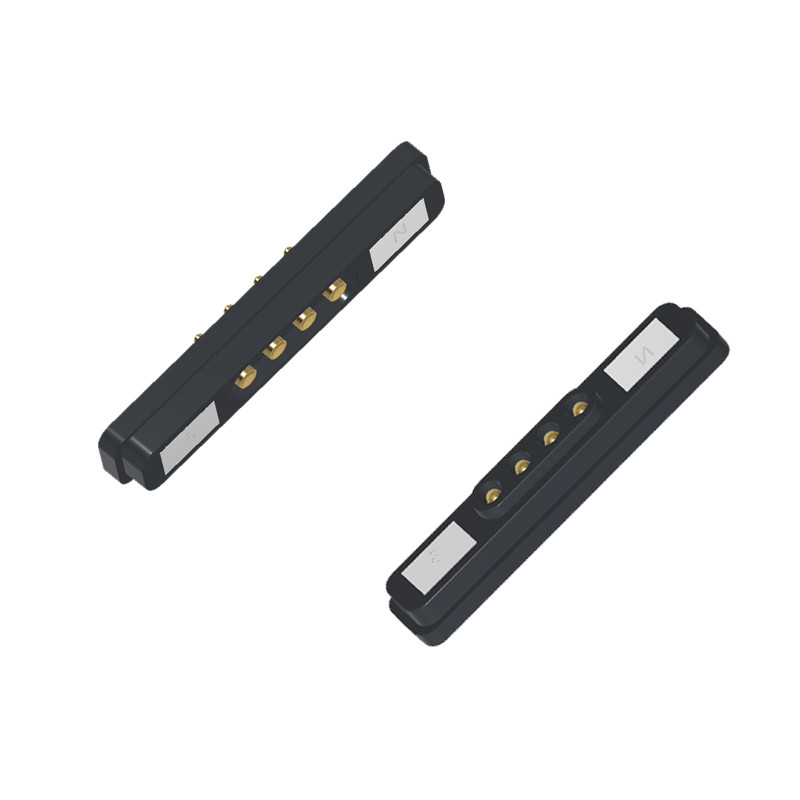

मानक 2.2 मिमी पिच 4 पिन पुरुष और महिला चुंबकीय पोगो पिन कनेक्टर.
अनुपालन मानक
सभी सामग्रियों और कोटिंग्स के लिए ROHS और REACH अनुरूप।
सामग्री
1. पोगो पिन:
आधार सामग्री: पीतल C6801
आवरणः सोना (आउ) 0.125μm
2. भागों को चालू करना:
आधार सामग्री: पीतल
आवरणः सोना (आउ) 0.125μm
3आवास:
सामग्रीः काली एचटीएन (उच्च तापमान नायलॉन) + 30% भराव
ज्वलनशीलता रेटिंगः UL94 V-0 (ज्वाला retardant)
विशेषताः उच्च तापमान प्रतिरोधी
4आवास:
सामग्रीः काली एचटीएन (उच्च तापमान नायलॉन) + 30% भराव
ज्वलनशीलता रेटिंगः UL94 V-0 (ज्वाला retardant)
विशेषताः उच्च तापमान प्रतिरोधी
5चुंबक:
सामग्रीः नियोडियमियम आयरन बोरॉन (NdFeB) N45 ग्रेड
कोटिंगः निकेल (नी)
यांत्रिक विनिर्देश
स्पर्श बलः 80g ± 20g 0.5 मिमी के कामकाजी स्ट्रोक पर।
दुराबीलिटीः 10,000 संभोग चक्र (जीवन परीक्षण) ।
अवशोषण बल:मादा डॉकिंग अवशोषण बलः 400g ± 20%.
पर्यावरणीय प्रदर्शन
ऑपरेटिंग तापमान सीमाः -25°C से +80°C.
नमक छिड़काव परीक्षणः 24 घंटे (जंग प्रतिरोध सत्यापन) ।
विद्युत विनिर्देश
नामित वोल्टेज: DC 12V.
रेटेड करंट: 2A अधिकतम.
संपर्क प्रतिरोध: ≤50mΩ (milliohm) प्रति स्प्रिंग पिन.
4पिन पुरुष महिला चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
चार पिन |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801 कोटिंग Au0.125um |
|
टर्निंग पार्ट्स |
पीतल का आवरण Au 0.125um |
|
चुंबक |
NdFeB N45 कोटिंग Ni |
|
आवास
|
काला HTN UL94V-0 |
|
वसंत बल |
80g±20जी, 0 पर।5मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
2AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
4पिन पुरुष चुंबकीय कनेक्टर तकनीकी चित्र
4पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र
रिप्रशंसित पीसीबी लेआउट
महिला चुंबकीय कनेक्टर के दृश्य को विघटित
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
उत्पाद आवेदनः
अक्सर पूछे जाने वाले प्रश्न
1. क्यों हमें चुना?
100% ईमानदारी के साथ, हमारी कंपनी आपके लिए सबसे अच्छी सेवा प्रदान करेगी, चाहे कोई भी उत्पाद हो या बिक्री के बाद।हम सबसे उचित उद्धरण प्रदान करेंगे और अपने चित्र या आवश्यकताओं के अनुसार उच्च गुणवत्ता वाले नमूने डिजाइन करेंगेहम बिक्री के बाद प्रत्येक ग्राहक के लिए गारंटी प्रदान करते हैं।
2क्या आप हमारे लिए उत्पादों को अनुकूलित कर सकते हैं?
हम आपके लिए अनुकूलित करने या आपके लिए डिजाइन करने के लिए बहुत खुश हैं। कृपया हमें अपने ड्राइंग या नमूने प्रदान करें, और हमें उत्पादों के बारे में अपनी विशेष आवश्यकताओं को बताएं।हम अपनी आवश्यकताओं के अनुसार जितनी जल्दी हो सके अनुकूलित कर सकते हैं.
3. नमूना कितना खर्च होगा?
यदि स्टॉक आइटम हैं, तो हम ग्राहकों को निः शुल्क नमूने प्रदान करते हैं, लेकिन आपको माल ढुलाई का बोझ उठाना चाहिए।
यदि अनुकूलित iterms, हम ठीक से लागत के लिए चार्ज और नमूना शुल्क का उचित अनुपात वापसी जब आप हमारे लिए आदेश होगा!
4.आपके प्रसव के समय के बारे में क्या?
डिलीवरी का समय ग्राहक के ऑर्डर की मात्रा और कठिनाई पर निर्भर करता है। आम तौर पर, स्टॉक सामान 3 दिनों के भीतर डिलीवरी करते हैं जबकि अनुकूलित उत्पाद 2 सप्ताह के भीतर वितरित होते हैं।
5.आपकी कंपनी गुणवत्ता नियंत्रण के बारे में क्या?
हम उत्पादों की गुणवत्ता सुनिश्चित करने के लिए उत्पादों का परीक्षण और निरीक्षण करेंगे ताकि आपकी संतुष्टि प्राप्त हो सके। गुणवत्ता हमारी कंपनी में सबसे महत्वपूर्ण है, सामग्री से लेकर वितरण तक,यह सुनिश्चित करने के लिए कंपनी को IS09001 प्राप्त होगा।.
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
