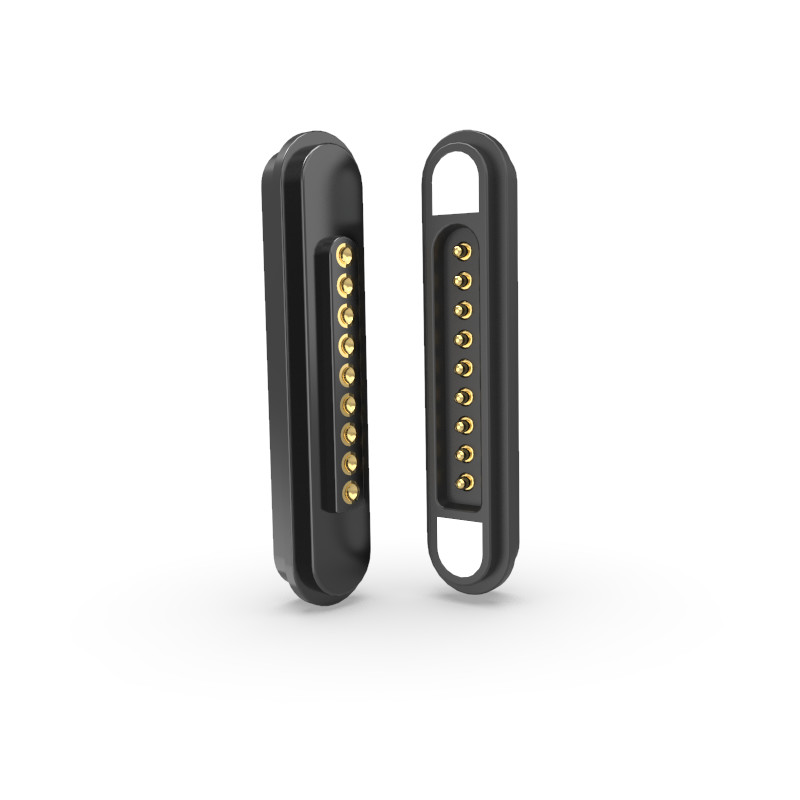

3A चुंबकीय कनेक्टर पुरुष और महिला पोगो चुंबकीय कनेक्टर दाएं कोण

3A सही कोण 9 पिन टैबलेट के लिए पुरुष और महिला पोगो चुंबकीय कनेक्टर

9 पिन मैग्नेटिक कनेक्टर 9 पोगो पिन का उपयोग करते हुए उच्च तापमान नायलॉन आवास और सुरक्षित लगाव के लिए NdFeB चुंबक के साथ।

1. सामग्री और कोटिंग

पोगो पिन

सामग्री: पीतल (प्लंजर और बैरल)

आवरणः निकेल (नी) पर सोना (ऑ) → कम संपर्क प्रतिरोध, संक्षारण प्रतिरोध और स्थायित्व सुनिश्चित करता है।

आवास

सामग्रीः एचटीएन (उच्च तापमान नायलॉन) + 30% ग्लास फाइबर (जीएफ) → उच्च यांत्रिक शक्ति, गर्मी प्रतिरोध।

रंगः काला

ज्वलनशीलता रेटिंगः UL94 V-0 → स्व-अग्निशमन, उच्च सुरक्षा अनुप्रयोगों के लिए उपयुक्त।

चुंबक

प्रकारः NdFeB (Neodymium Iron Boron), ग्रेड N52 → मजबूत चुंबकीय बल (व्यावसायिक उपयोग के लिए उच्चतम ग्रेड) ।

आवरणः निकेल (नी) → चुंबक के जंग को रोकता है।

2विद्युत विनिर्देश

ऑपरेटिंग वोल्टेजः 12V DC

ऑपरेटिंग करंटः 5.0A → मध्यम शक्ति अनुप्रयोगों के लिए उपयुक्त (जैसे, लैपटॉप, चिकित्सा उपकरण) ।

संपर्क प्रतिरोध (पीआईएन): ≤50mΩ (अधिकतम) → न्यूनतम हानि के साथ कुशल शक्ति हस्तांतरण सुनिश्चित करता है।

उच्च वोल्टेज परीक्षणः

AC/DC 1000V, 0.5mA, 3 सेकंड → इन्सुलेशन और डाइलेक्ट्रिक शक्ति को मान्य करता है।

3प्रमुख विशेषताएं

अनुपालन: ROHS और REACH → खतरनाक पदार्थों (लीड, पारा, आदि) से मुक्त।

चुंबकीय बलः ≥450g → सुरक्षित कनेक्शन के लिए मजबूत पकड़।

सुरक्षा डिजाइनः शॉर्ट सर्किट के खिलाफ सुरक्षा → आकस्मिक संपर्क से क्षति को रोकता है।

4संभावित अनुप्रयोग

उपभोक्ता इलेक्ट्रॉनिक्सः लैपटॉप, टैबलेट या पहनने योग्य उपकरणों के लिए चुंबकीय चार्जर।

चिकित्सा/औद्योगिक उपकरणः सुरक्षित, हटाने योग्य बिजली कनेक्शन।

ऑटोमोबाइल/एयरोस्पेस: कठोर वातावरण में उच्च विश्वसनीयता वाले कनेक्टर।

5लाभ

✔ स्थायित्व: सोने की चांदी से बना हुआ पीतल + एचटीएन आवास पहनने और गर्मी का सामना करता है।

✔ उच्च विद्युत क्षमताः 5A बिजली की जरूरत वाले उपकरणों को संभालने के लिए उपयुक्त है।

✔ सुरक्षा-प्रमाणितः UL94 V-0 ज्वलनशीलता रेटिंग और उच्च वोल्टेज परीक्षण।

✔ मजबूत चुंबकत्व: N52 ग्रेड के चुंबक स्थिर लगाव सुनिश्चित करते हैं।

9 पिन चुंबकीय कनेक्टर पैरामीटरः

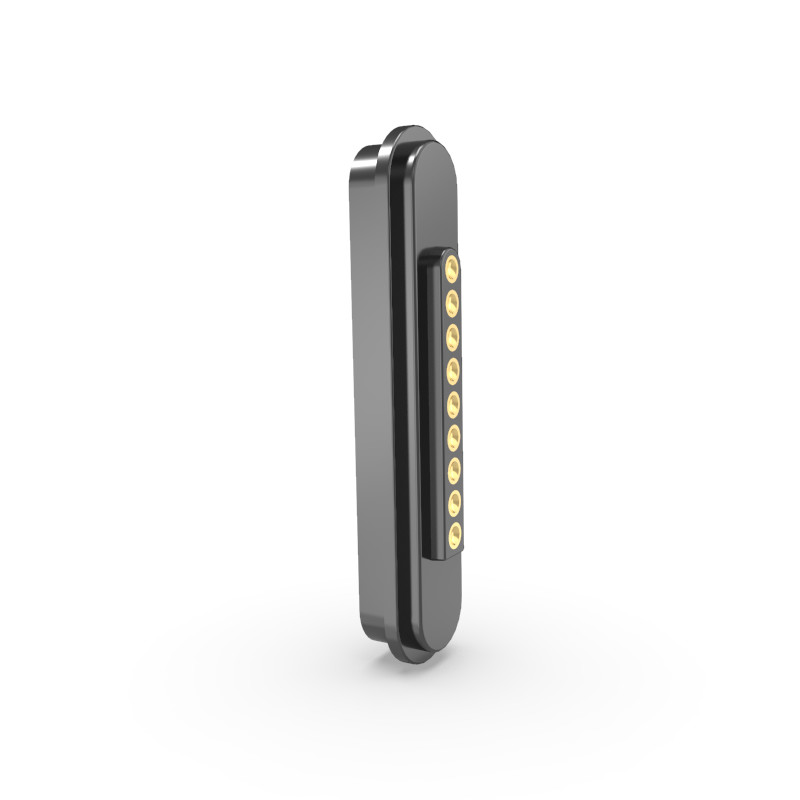

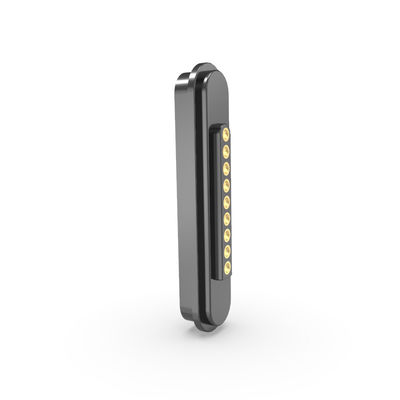

9 पिन पुरुष चुंबकीय कनेक्टरः

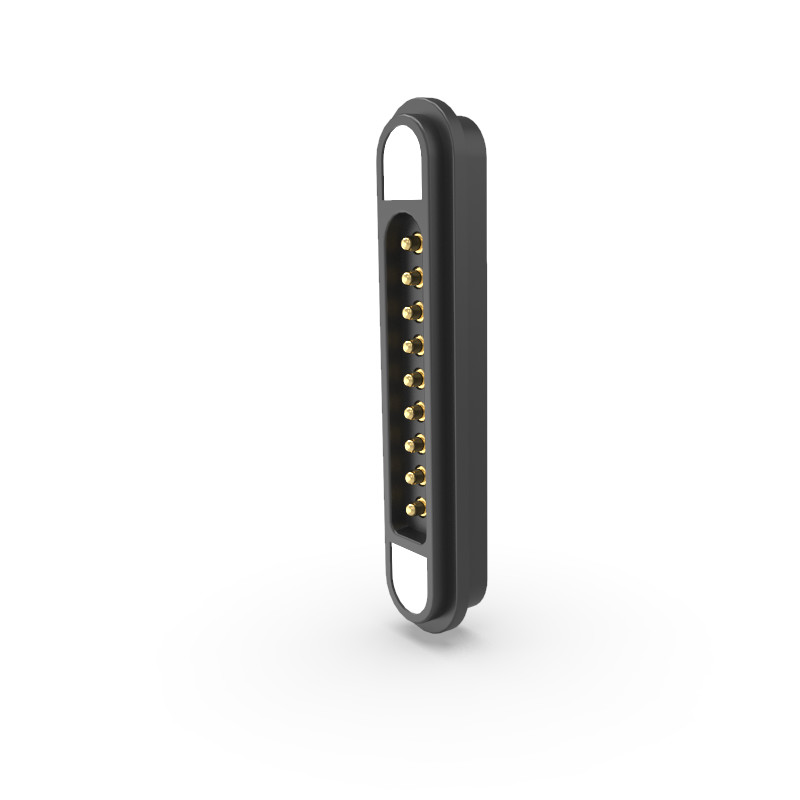

9 पिन महिला चुंबकीय कनेक्टरः

अनुशंसित पीसीबी लेआउटः

लेआउट सहिष्णुताः±0.05 मिमी

यूपीई कंपनी के प्रतिस्पर्धात्मक फायदे:

1उच्च प्रौद्योगिकी उत्पादन
उत्कृष्ट उत्पाद गुणवत्ता के लिए उन्नत विनिर्माण तकनीकों का उपयोग करता है।

2. व्यवस्थित प्रबंधन प्रणाली
सुव्यवस्थित प्रक्रियाएं उत्पादन में दक्षता और स्थिरता सुनिश्चित करती हैं।

3आईएसओ 9001 प्रमाणन
अंतरराष्ट्रीय गुणवत्ता प्रबंधन मानकों के प्रति प्रतिबद्धता दर्शाता है।

4RoHS अनुपालन
सभी उत्पाद पर्यावरण और सुरक्षा मानकों को सुनिश्चित करते हुए खतरनाक पदार्थों के प्रतिबंध (रोएचएस) नियमों को पूरा करते हैं।

5.संक्षिप्त विकास नेतृत्व समय
तेजी से प्रोटोटाइप बनाने और उत्पादन चक्र, तेजी से बाजार वितरण की अनुमति देता है।

6प्रतिस्पर्धी मूल्य और स्थिर गुणवत्ता
विश्वसनीयता पर समझौता किए बिना लागत प्रभावी समाधान।

यू.पी.ई. क्यों चुनें?

1हर जरूरत के लिए अनुकूलित समाधान

विशेषज्ञ अनुकूलन: हमारी इंजीनियरिंग टीम आपके आवेदन के लिए विशिष्ट कनेक्टर डिजाइन करती है ∙ चाहे वह चिकित्सा, ऑटोमोटिव या उपभोक्ता इलेक्ट्रॉनिक्स के लिए हो।

अंत से अंत तक सहयोगः अवधारणा से उत्पादन तक, हम आपकी तकनीकी और सौंदर्य संबंधी आवश्यकताओं के अनुकूल हैं।

2. तेजी से प्रोटोटाइप ️ तेजी से बाजार में आने का समय

उद्योग में अग्रणी गतिः

मानक नमूनेः 2-3 दिन।

कस्टम डिजाइनः 7 कार्य दिवस।

मोल्ड-निर्भर परियोजनाएंः 12 दिन।

3.बिना किसी समझौता के गुणवत्ता आश्वासन

प्रक्रिया-उन्मुख नियंत्रणः सामग्री चयन से लेकर अंतिम निरीक्षण तक हर कदम ISO-प्रेरित सख्त मानकों का पालन करता है।

शून्य दोष लक्ष्यः कठोर परीक्षण 100% प्रदर्शन और स्थायित्व अनुपालन सुनिश्चित करता है।

4प्रीमियम सामग्री और परिशुद्धता विनिर्माण

आयातित घटक: महत्वपूर्ण भागों (जैसे, सुई के शाफ्ट) का उपयोगः

सूक्ष्म स्तर की सटीकता के लिए स्विस-मशीन वाले टर्न।

उच्च चालकता और दीर्घायु के लिए ठंड-स्टैम्प्ड आयातित सामग्री

5प्रमाणित परीक्षण और विश्वसनीयता

उच्च-सटीक प्रयोगशाला उपकरणः विद्युत, यांत्रिक और पर्यावरणीय प्रदर्शन को मान्य करता है (उदाहरण के लिए, 50,000 चक्र परीक्षण, नमक स्प्रे प्रतिरोध) ।

6. समझौता किए बिना लागत-कुशलता

लीन प्रोडक्शन: अनुकूलित वर्कफ़्लो गुणवत्ता को कम किए बिना अपशिष्ट को कम करते हैं और लागत को कम करते हैं।

पारदर्शी मूल्य निर्धारण: बल्क ऑर्डर और दीर्घकालिक साझेदारी के लिए प्रतिस्पर्धी दरें।

7पर्यावरण के प्रति जागरूक अनुपालन

वैश्विक मानक: ROHS, हेलोजन मुक्त, और REACH अनुपालन संवेदनशील उद्योगों (चिकित्सा, बाल देखभाल) के लिए सुरक्षित।

भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी

नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस

उत्पादन का समयः10-15कामकाजी दिन

के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका

व्यापार अवधिःEXW

सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं

पैकेजिंग और शिपिंग

अनुकूलन उपलब्ध ️ अनुकूलित समाधान के लिए हमसे संपर्क करें!

हमारी ईमेल आईडी हैःसंघ@upetech.net
