| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC1502A / VIC1502C |
| दस्तावेज: | VIC1502A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | सामग्री: | THN, पीतल C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| वोल्टेज: | 12V | मौजूदा: | 5.0ए |
| चुंबकीय बल: | 450 ग्राम | यांत्रिक जीवन: | 5000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| रंग: | काला पीला | ||
| प्रमुखता देना: | 2.2 मिमी पिच चुंबकीय कनेक्टर,चुंबकीय कनेक्टर 9 पिन,चुंबकीय पोगो कनेक्टर 5A |
||

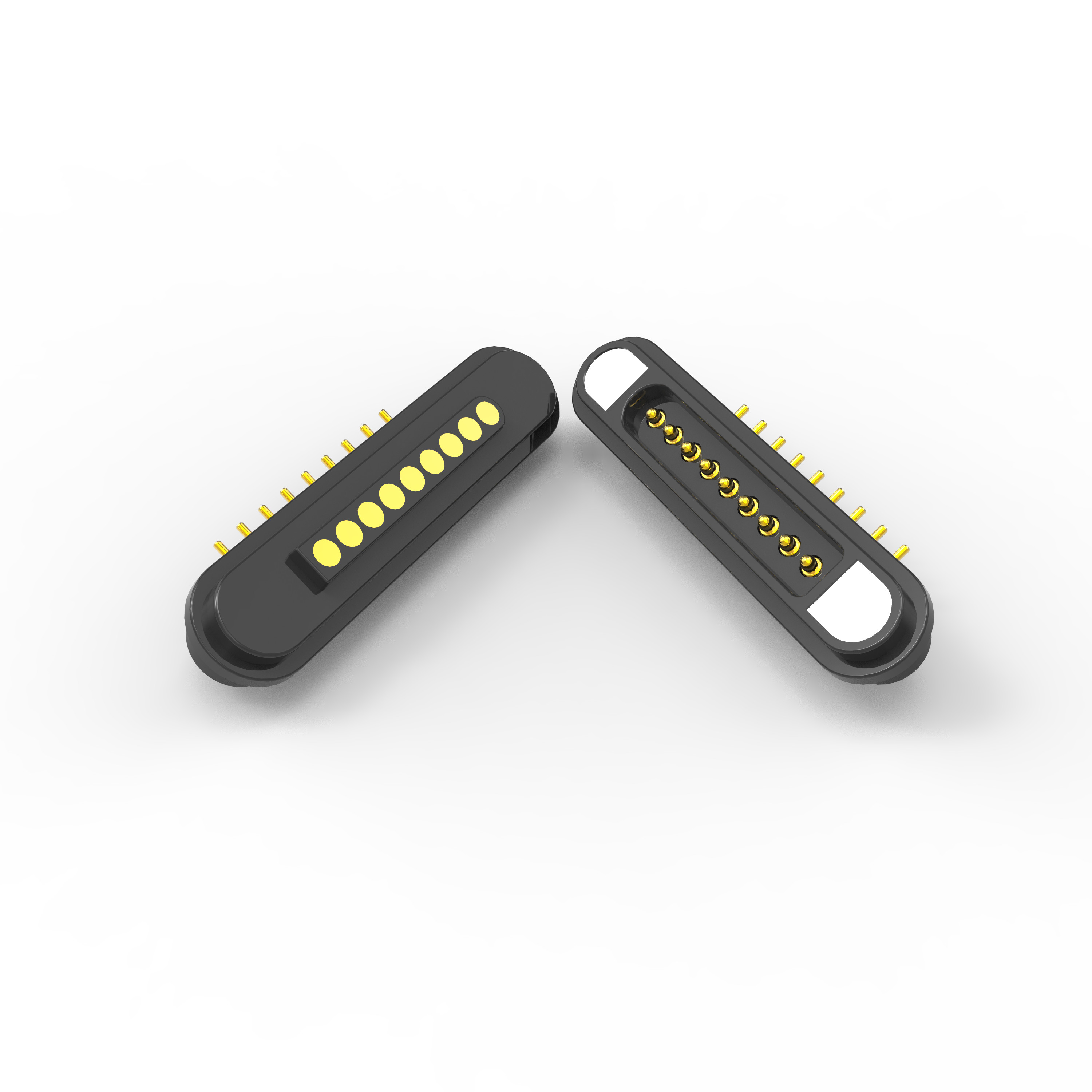

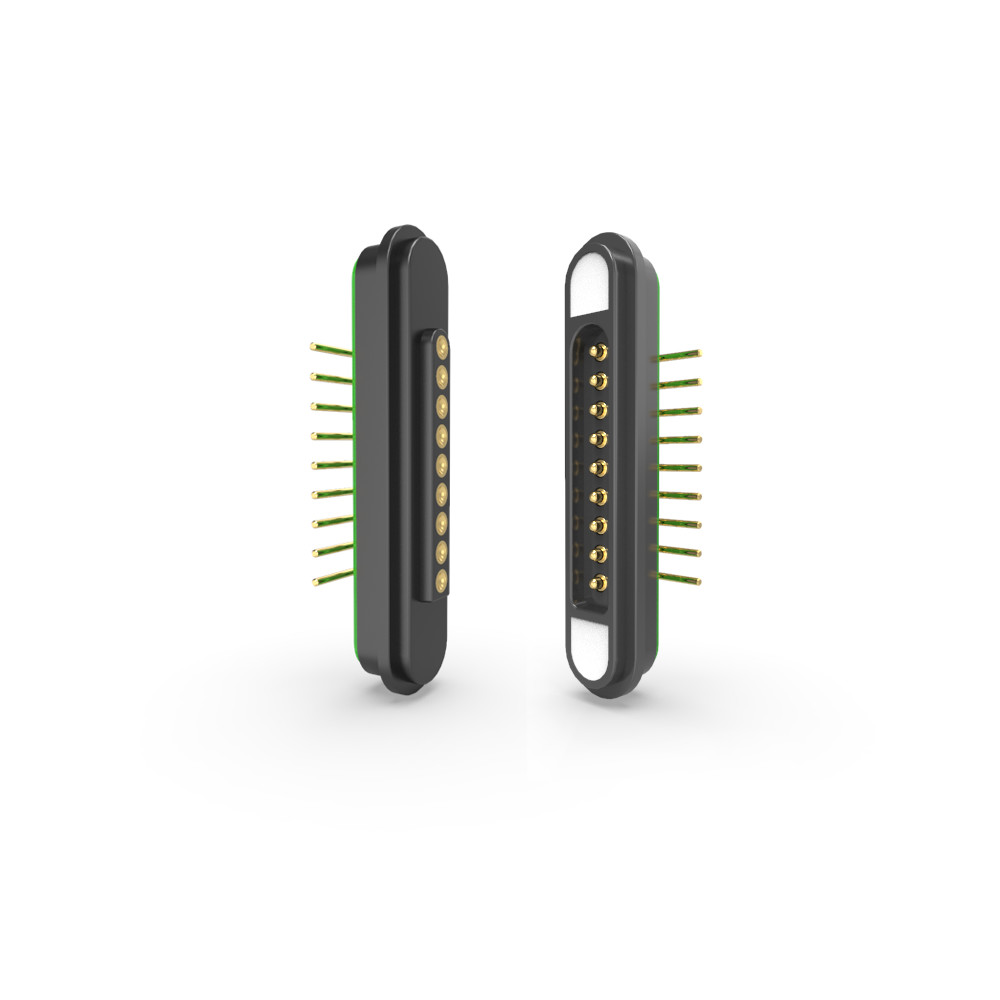

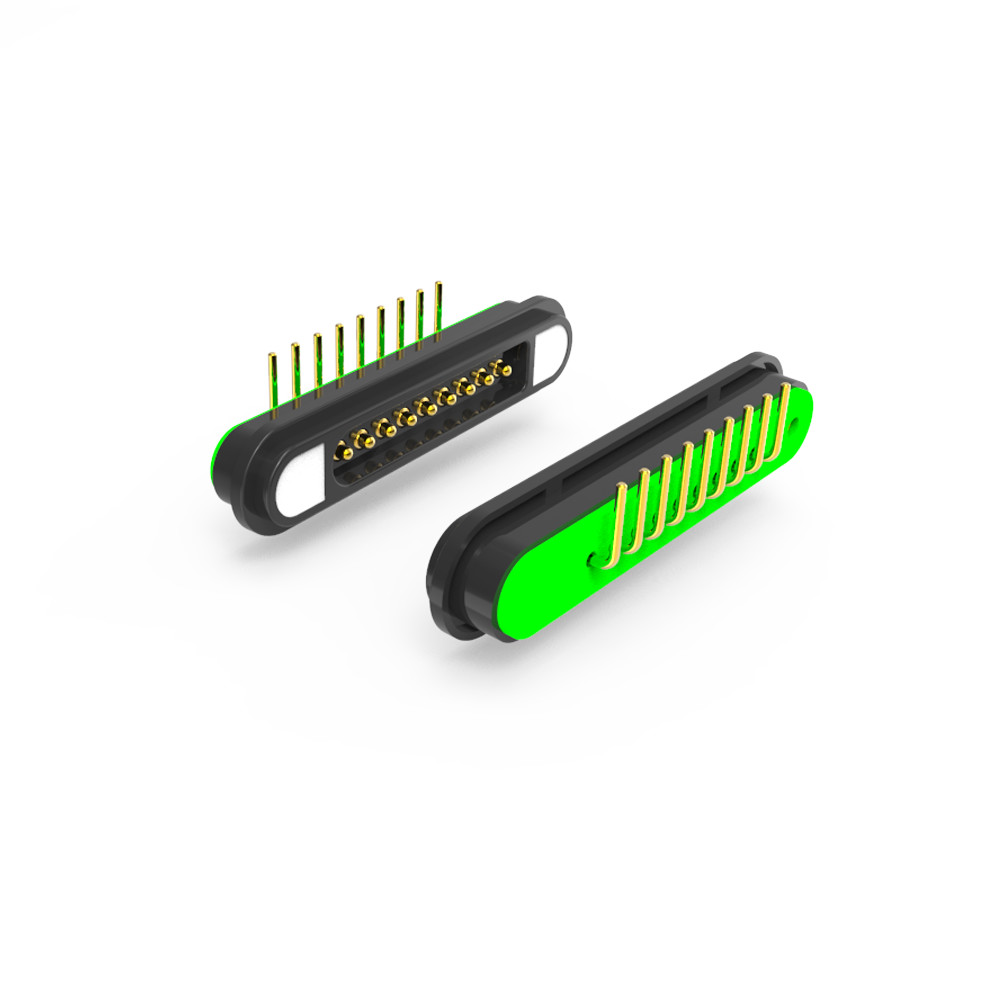

2.2 मिमी पिच 9पिन चुंबकीय अवशोषण पुरुष महिला पोगो पिन कनेक्टर 5A के साथ।
यूपीई एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हमारे पास आपकी किसी भी आवश्यकता को पूरा करने के लिए हमारे अपने पेशेवर डिजाइनर हैं और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करते हैं।विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को विभिन्न ग्राहक आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.
सामग्री
पोगो पिन:
सामग्री: पीतल (प्लंजर और बैरल)
चढ़ानाः निकेल (नी) पर सोना (आउ)
आवास:
सामग्रीः एचटीएन (उच्च तापमान नायलॉन) + 30% ग्लास फाइबर (जीएफ)
रंगः काला
ज्वलनशीलता रेटिंगः UL94 V-0
चुंबक:
प्रकार: NdFeB (Neodymium Iron Boron)
ग्रेडः N52
कोटिंगः निकेल (नी)
विद्युत विनिर्देश
ऑपरेटिंग वोल्टेजः 12V DC
ऑपरेटिंग करंटः 5.0A
संपर्क प्रतिरोध (पीआईएन): ≤50mΩ (अधिकतम)
उच्च वोल्टेज परीक्षण
AC: 1000V, 0.5mA, 3 सेकंड
डीसीः 1000 वी, 0.5 एमए, 3 सेकंड
उत्पाद की विशेषताएं
अनुपालनः ROHS और REACH के अनुरूप
चुंबकीय बलः ≥450g
सुरक्षा डिजाइनः शॉर्ट सर्किट विरोधी सुरक्षा
9 पिन चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
9 पिन चुंबकीय कनेक्टर |
|
पिन |
9पिन या अनुकूलित |
|
पिच |
2.20 मिमी |
|
प्रकार |
सीधा कोण |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
चुंबक |
नियोडियम लोहे का बोरॉन |
|
चुंबकीय ग्रेड |
N52 ((आवश्यकता के रूप में) |
|
चुंबकीय बल |
450G |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
5000 चक्र मिनट.. |
|
वर्तमान |
5.0ए |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
High वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |

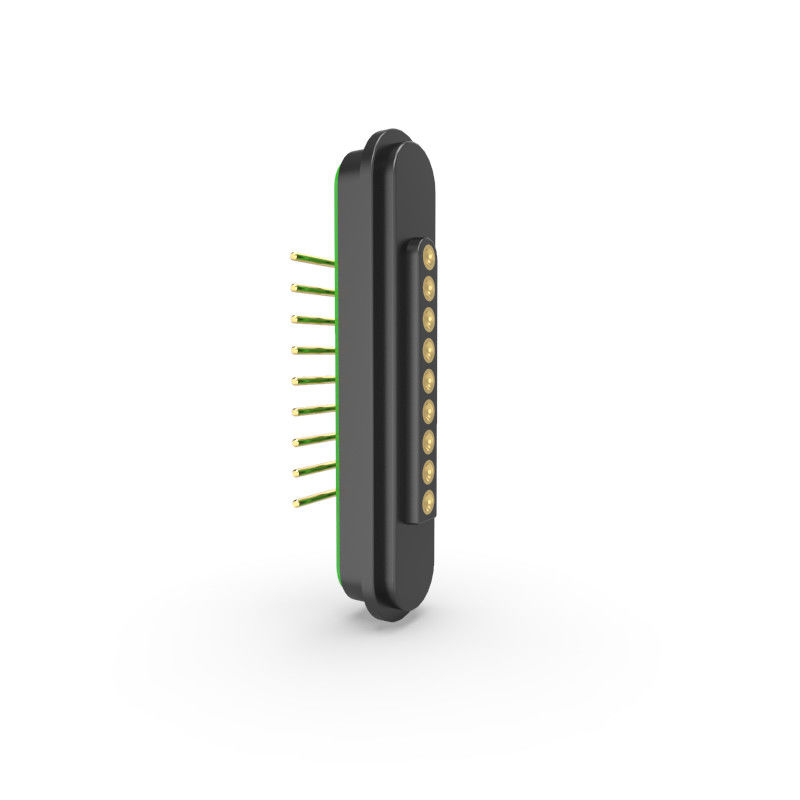

9 पिन पुरुष चुंबकीय कनेक्टरः

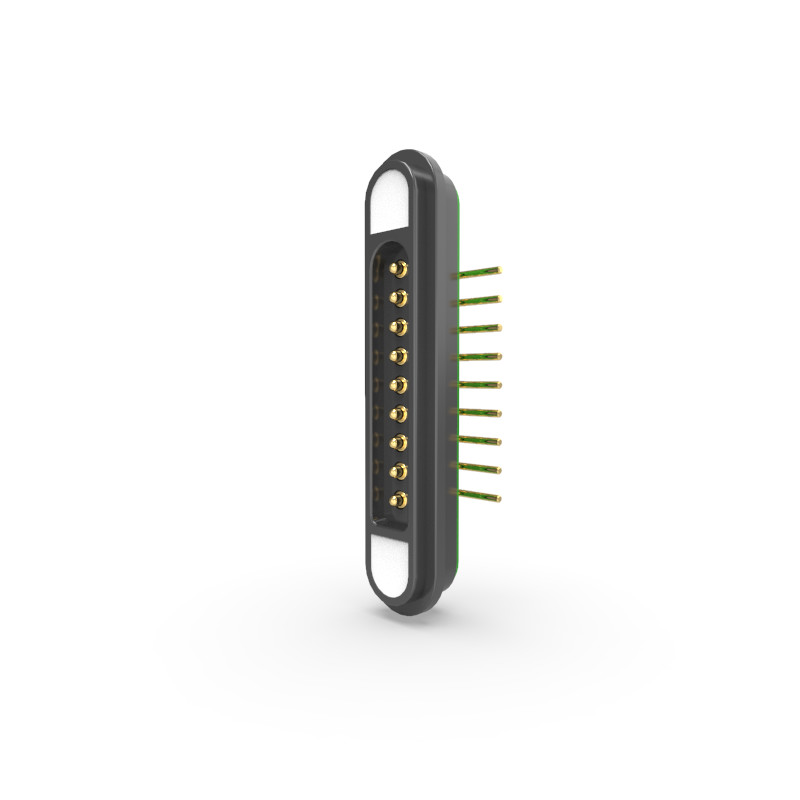

9 पिन महिला चुंबकीय कनेक्टरः
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
चुंबकीय कनेक्टर्स के मुख्य फायदे
1उच्च सुविधा और उपयोगकर्ता अनुभव
त्वरित कनेक्ट/डिस्कनेक्ट ️ ऑटो-एलाइनिंग के साथ एक हाथ से प्रयास रहित संचालन।
अंधा संभोग ∙ सटीक संरेखण की आवश्यकता नहीं; संकीर्ण स्थानों के लिए आदर्श।
कम पहनने और आंसू ️ प्लगिंग घर्षण को समाप्त करता है, डिवाइस जीवनकाल को बढ़ाता है।
2बढ़ी हुई स्थायित्व और विश्वसनीयता
50,000+ संभोग चक्र ️ बार-बार उपयोग का सामना करता है (पारंपरिक कनेक्टर्स के लिए ~5,000 चक्रों के मुकाबले) ।
पानी/धूल प्रतिरोध ️ कठोर वातावरण के लिए सील डिजाइन उपलब्ध (IP67/IP68) ।
कंपन/शॉक प्रूफ ️ ऑटोमोबाइल/औद्योगिक अनुप्रयोगों में कनेक्शन बनाए रखता है।
3उन्नत सुरक्षा सुविधाएँ
चिंगारी मुक्त ️ ज्वलनशील वातावरण (चिकित्सा/रासायनिक) में आर्किंग को रोकता है।
एंटी शॉर्ट सर्किट ️ बिजली अनुप्रयोगों के लिए अंतर्निहित सुरक्षा।
ध्रुवीयता नियंत्रण अनुकूलन योग्य डिजाइन रिवर्स कनेक्शन को रोकते हैं।
4उच्च-प्रदर्शन विद्युत गुण
कम स्पर्श प्रतिरोध (≤50mΩ) ️ सोने से मढ़वाए गए पिन स्थिर शक्ति/सिग्नल हस्तांतरण सुनिश्चित करते हैं।
5A+ वर्तमान रेटिंग ️ फास्ट चार्जिंग और उच्च-शक्ति वाले उपकरणों का समर्थन करता है।
ईएमआई शील्डिंग विकल्प संवेदनशील इलेक्ट्रॉनिक्स के लिए महत्वपूर्ण।
5.अंतरिक्ष और लागत दक्षता
कॉम्पैक्ट डिजाइन ️ पारंपरिक कनेक्टर्स की तुलना में 30-50% स्थान बचाता है।
कम रखरखाव ∙ कोई टूटे हुए पिन या ढीले सॉकेट नहीं।
मॉड्यूलर कस्टमाइज़ेशन एक कनेक्टर में पावर/डेटा पिन मिक्स करें।
चुंबकीय कनेक्टर अनुप्रयोग
यूपीई के उच्च प्रदर्शन वाले चुंबकीय कनेक्टर विभिन्न उद्योगों में विश्वसनीयता के लिए इंजीनियर किए गए हैं। हमारे समाधान व्यापक अनुप्रयोगों के लिए सुरक्षित, कुशल और टिकाऊ कनेक्शन सुनिश्चित करते हैंः
1.इलेक्ट्रॉनिक्स और पीसीबी एकीकरण(जैसे पीसीबी बोर्ड कनेक्शन/डिजिटल कैमरा/प्रिंटर और कारतूस)
2.औद्योगिक एवं ऑटोमोटिव(इलेक्ट्रिक वाहन (ईवी) / गोल्फ हैंडल सेंसर / टेलीफोन उपकरण)
3.चिकित्सा एवं सुरक्षा-महत्वपूर्ण उपकरण(हृदय डिफिब्रिलेटर जीवन रक्षक चिकित्सा उपकरणों के लिए विफलता-सुरक्षित कनेक्शन/
मेडिकल डायग्नोस्टिक्स ️ निष्फल और विश्वसनीय सिग्नल/शक्ति हस्तांतरण)
4.उपभोक्ता और स्मार्ट उपकरण
.लैपटॉप/टैबलेट/पीसी ️ शॉर्ट सर्किट सुरक्षा के साथ फास्ट चार्जिंग डॉक।
.एलईडी लाइटिंग ️ फ्लैट लाइटिंग, टॉर्च और मॉड्यूलर फिक्स्चर।
.पावर बैंक ∙ स्पार्क मुक्त, उच्च दक्षता वाले चार्जिंग टर्मिनल।
5.होम और आईओटी अनुप्रयोग
.छोटे घरेलू उपकरण ️ हवा शुद्ध करने वाले उपकरण, स्मार्ट दर्पण और रसोई के उपकरण।
.सिग्नल ट्रांसमिशन प्रोडक्ट्स ऑडियो/वीडियो उपकरण, सेंसर और IoT मॉड्यूल।
यूपीई कंपनी के प्रतिस्पर्धात्मक फायदे:
1उच्च प्रौद्योगिकी उत्पादन
उत्कृष्ट उत्पाद गुणवत्ता के लिए उन्नत विनिर्माण तकनीकों का उपयोग करता है।
2. व्यवस्थित प्रबंधन प्रणाली
सुव्यवस्थित प्रक्रियाएं उत्पादन में दक्षता और स्थिरता सुनिश्चित करती हैं।
3आईएसओ 9001 प्रमाणन
अंतरराष्ट्रीय गुणवत्ता प्रबंधन मानकों के प्रति प्रतिबद्धता दर्शाता है।
4RoHS अनुपालन
सभी उत्पाद पर्यावरण और सुरक्षा मानकों को सुनिश्चित करते हुए खतरनाक पदार्थों के प्रतिबंध (रोएचएस) नियमों को पूरा करते हैं।
5.संक्षिप्त विकास नेतृत्व समय
तेजी से प्रोटोटाइप बनाने और उत्पादन चक्र, तेजी से बाजार वितरण की अनुमति देता है।
6प्रतिस्पर्धी मूल्य और स्थिर गुणवत्ता
विश्वसनीयता पर समझौता किए बिना लागत प्रभावी समाधान।
यू.पी.ई. क्यों चुनें?
अनुकूलन विशेषज्ञता:हम चुंबकीय पोगो पिन कनेक्टर और अन्य समाधानों को आपकी विशिष्ट आवश्यकताओं के अनुरूप डिजाइन करते हैं।
अंत से अंत तक समर्थनःअवधारणा से लेकर उत्पादन तक, हम व्यापक अनुसंधान एवं विकास और विनिर्माण सेवाएं प्रदान करते हैं।
विभिन्न अनुप्रयोग:हमारे कनेक्टर स्थायित्व, दक्षता और उद्योगों में निर्बाध कनेक्टिविटी के लिए अनुकूलित हैं।
.सटीकता, प्रदर्शन और लचीलेपन को जोड़ने वाले अत्याधुनिक चुंबकीय कनेक्टर समाधानों के लिए यूपीई के साथ साझेदार
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
