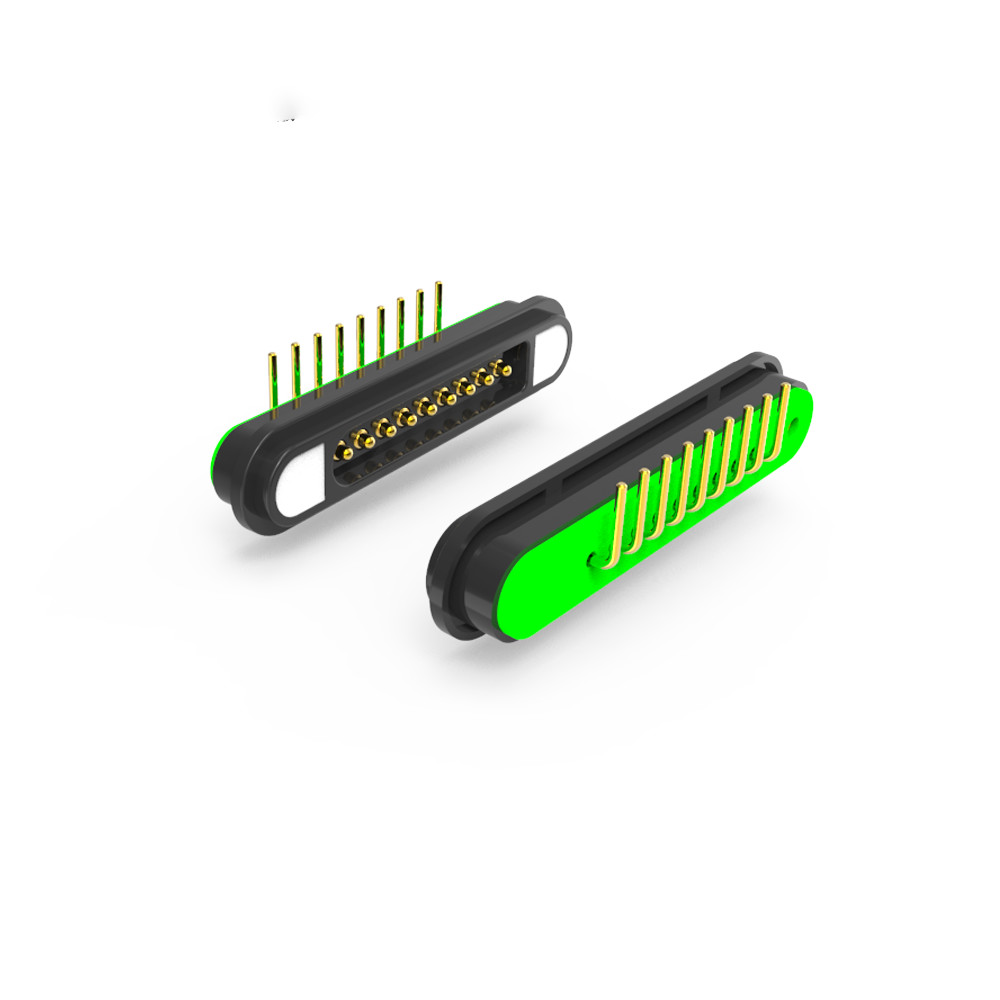

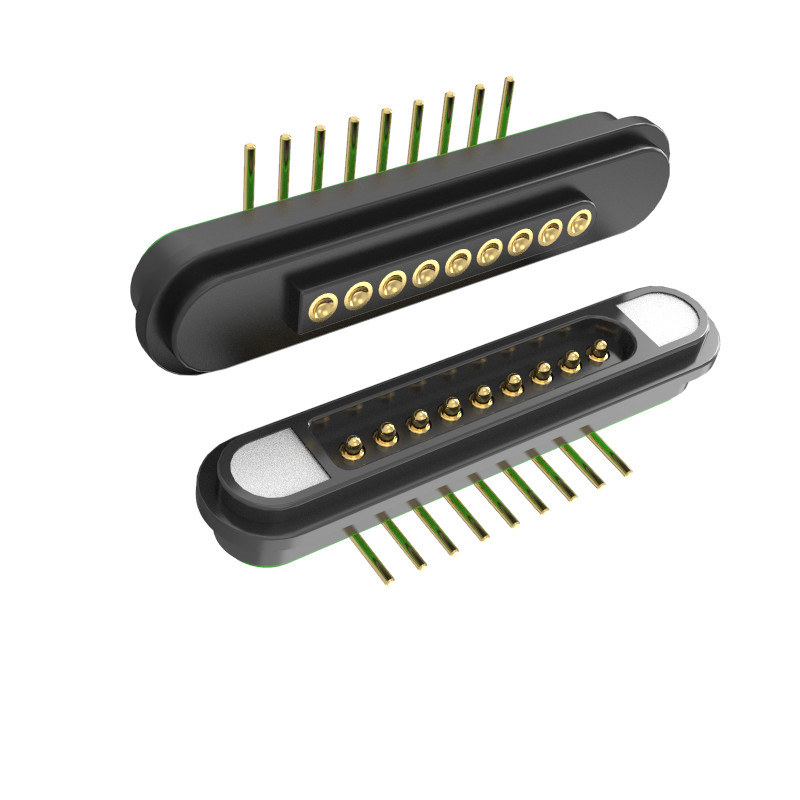

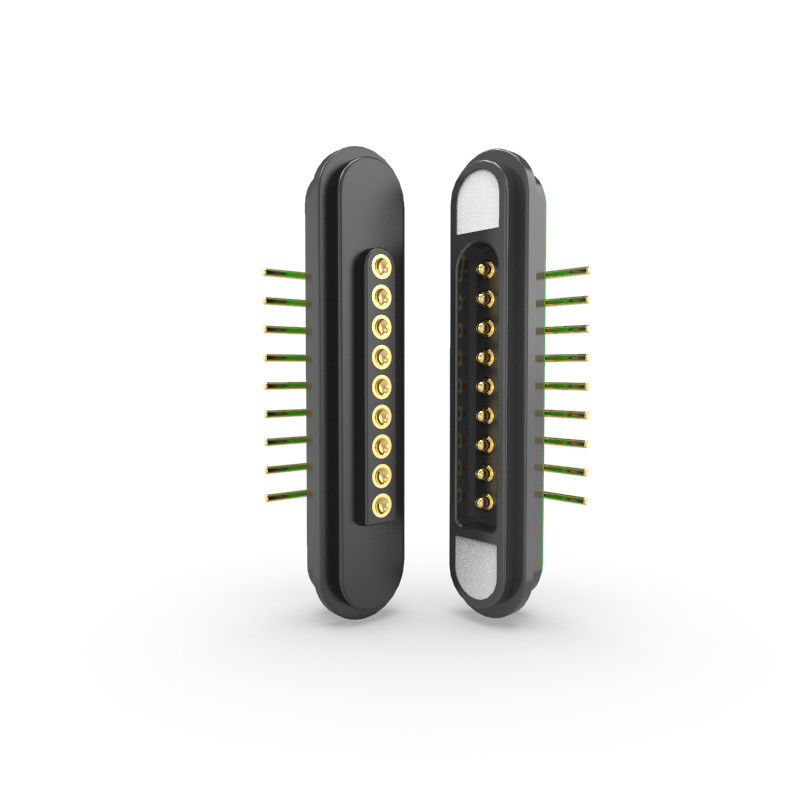

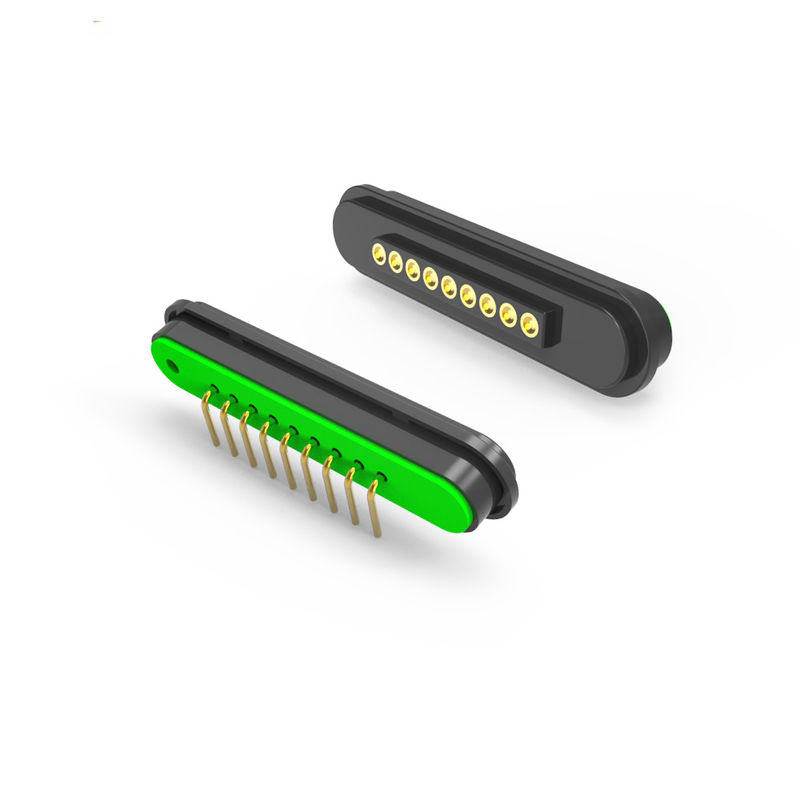

9 पिन चुंबकीय कनेक्टर 5A पीसीबी चुंबकीय कनेक्टर काला पुरुष और महिला

9 पिन पीसीबी चुंबकीय कनेक्टर 5 ए पुरुष और महिला चुंबकीय पावर चार्जर टर्मिनल,यूपीई उच्च धारा चुंबकीय कनेक्टर समाधान कंपनी है।

प्रमुख विशेषताएं

9-पिन डिज़ाइनः पावर + डेटा ट्रांसमिशन या मल्टी-सर्किट अनुप्रयोगों का समर्थन करता है।

उच्च वर्तमान रेटिंगः 5A प्रति पिन (अधिक मांगों के लिए समायोज्य)

सामग्रीः

पिनः कम प्रतिरोध (≤50mΩ) और ऑक्सीकरण प्रतिरोध के लिए सोने से चढ़ा हुआ पीतल (Au/Ni)

आवासः HTN + 30% UL94 V-0 प्लास्टिक (ज्वाला retardant, उच्च तापमान प्रतिरोधी) ।

चुंबकः N52 NdFeB Ni प्लेटिंग (> 450g चुंबकीय बल) के साथ।

विश्वसनीय प्रदर्शन:

50,000+ संभोग चक्र।

एंटी शॉर्ट सर्किट और रिवर्स-पोलरिटी सुरक्षा (अनुकूलित)

अनुपालन: ROHS/REACH अनुपालन।

विद्युत विनिर्देश

वोल्टेजः 12V (24V तक अनुकूलित)

वर्तमानः 5A प्रति पिन (सभी पिनों के लिए कुल 45A) ।

उच्च वोल्टेज परीक्षणः एसी/डीसी 1000 वी, 0.5 एमए, 3 सेकंड।

हमारे 9-पिन चुंबकीय कनेक्टर उत्पाद को क्यों चुनें?

✔ मॉड्यूलर डिज़ाइनः पिन लेआउट को अनुकूलित करें (जैसे, 5 पावर + 4 डेटा पिन) ।

✔ टिकाऊपन: नमक के छिड़काव (48H), उच्च तापमान और बार-बार संभोग का सामना करता है।

✔ सुरक्षाः 1000V अलगाव परीक्षण और शॉर्ट सर्किट संरक्षित।

9 पिन चुंबकीय कनेक्टर पैरामीटरः

9 पिन पुरुष चुंबकीय कनेक्टरः

9 पिन महिला चुंबकीय कनेक्टरः

अनुशंसित पीसीबी लेआउटः

लेआउट सहिष्णुताः±0.05 मिमी

चुंबकीय कनेक्टर अनुप्रयोग

यूपीई के उच्च प्रदर्शन वाले चुंबकीय कनेक्टर विभिन्न उद्योगों में विश्वसनीयता के लिए इंजीनियर किए गए हैं। हमारे समाधान व्यापक अनुप्रयोगों के लिए सुरक्षित, कुशल और टिकाऊ कनेक्शन सुनिश्चित करते हैंः

1.इलेक्ट्रॉनिक्स और पीसीबी एकीकरण(जैसेपीसीबी बोर्ड कनेक्शनडिजिटल कैमरा/प्रिंटर और कारतूस)

2.औद्योगिक एवं ऑटोमोटिव(विद्युत वाहन (ईवी) /गोल्फ हैंडल सेंसरटेलीफोन उपकरण)

3.चिकित्सा एवं सुरक्षा-महत्वपूर्ण उपकरण(कार्डियक डिफिब्रिलेटर ️ जीवन रक्षक चिकित्सा उपकरणों के लिए विफलता-सुरक्षित कनेक्शन/

मेडिकल डायग्नोस्टिक्स ️ निष्फल और विश्वसनीय सिग्नल/शक्ति हस्तांतरण)

4.उपभोक्ता और स्मार्ट उपकरण

.लैपटॉप/टैबलेट/पीसी ️ शॉर्ट सर्किट सुरक्षा के साथ फास्ट चार्जिंग डॉक।

.एलईडी लाइटिंग ️ फ्लैट लाइटिंग, टॉर्च और मॉड्यूलर फिक्स्चर।

.पावर बैंक ∙ स्पार्क मुक्त, उच्च दक्षता वाले चार्जिंग टर्मिनल।

5.होम और आईओटी अनुप्रयोग

.छोटे घरेलू उपकरण ️ हवा शुद्ध करने वाले उपकरण, स्मार्ट दर्पण और रसोई के उपकरण।

.सिग्नल ट्रांसमिशन प्रोडक्ट्स ऑडियो/वीडियो उपकरण, सेंसर और IoT मॉड्यूल।

यूपीई कंपनी के प्रतिस्पर्धात्मक फायदे:

1उच्च प्रौद्योगिकी उत्पादन
उत्कृष्ट उत्पाद गुणवत्ता के लिए उन्नत विनिर्माण तकनीकों का उपयोग करता है।

2. व्यवस्थित प्रबंधन प्रणाली
सुव्यवस्थित प्रक्रियाएं उत्पादन में दक्षता और स्थिरता सुनिश्चित करती हैं।

3आईएसओ 9001 प्रमाणन
अंतरराष्ट्रीय गुणवत्ता प्रबंधन मानकों के प्रति प्रतिबद्धता दर्शाता है।

4RoHS अनुपालन
सभी उत्पाद पर्यावरण और सुरक्षा मानकों को सुनिश्चित करते हुए खतरनाक पदार्थों के प्रतिबंध (रोएचएस) नियमों को पूरा करते हैं।

5.संक्षिप्त विकास नेतृत्व समय
तेजी से प्रोटोटाइप बनाने और उत्पादन चक्र, तेजी से बाजार वितरण की अनुमति देता है।

6प्रतिस्पर्धी मूल्य और स्थिर गुणवत्ता
विश्वसनीयता पर समझौता किए बिना लागत प्रभावी समाधान।

यू.पी.ई. क्यों चुनें?

.अनुकूलन विशेषज्ञताःहम चुंबकीय पोगो पिन कनेक्टर और अन्य समाधानों को आपकी विशिष्ट आवश्यकताओं के अनुरूप डिजाइन करते हैं।

.अंत से अंत तक समर्थनःअवधारणा से लेकर उत्पादन तक, हम व्यापक अनुसंधान एवं विकास और विनिर्माण सेवाएं प्रदान करते हैं।

.विभिन्न अनुप्रयोग:हमारे कनेक्टर स्थायित्व, दक्षता और उद्योगों में निर्बाध कनेक्टिविटी के लिए अनुकूलित हैं।

.सटीकता, प्रदर्शन और लचीलेपन को जोड़ने वाले अत्याधुनिक चुंबकीय कनेक्टर समाधानों के लिए यूपीई के साथ साझेदार

भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी

नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस

उत्पादन का समयः10-15कामकाजी दिन

के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका

व्यापार अवधिःEXW

सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं

पैकेजिंग और शिपिंग

अनुकूलन उपलब्ध ️ अनुकूलित समाधान के लिए हमसे संपर्क करें!

हमारी ईमेल आईडी हैःसंघ@upetech.net
