| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC1450A / VIC1450B |
| दस्तावेज: | VIC1450A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | 8 पिन चुंबकीय कनेक्टर | सामग्री: | THN, पीतल C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| वोल्टेज: | 12V | मौजूदा: | 3A |
| चुंबकीय बल: | 450 ग्राम | यांत्रिक जीवन: | 5000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| रंग: | काला पीला | ||
| प्रमुखता देना: | 12 वी 8 पिन चुंबकीय कनेक्टर,3A चुंबकीय पोगो पिन कनेक्टर,चुंबकीय पोगो पिन कनेक्टर अनुकूलित |
||

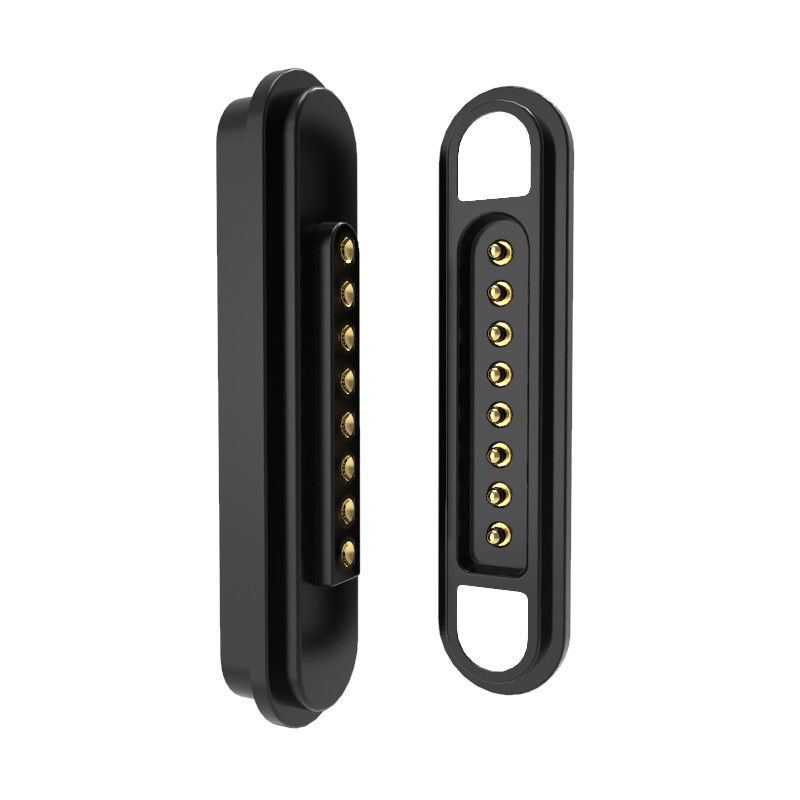

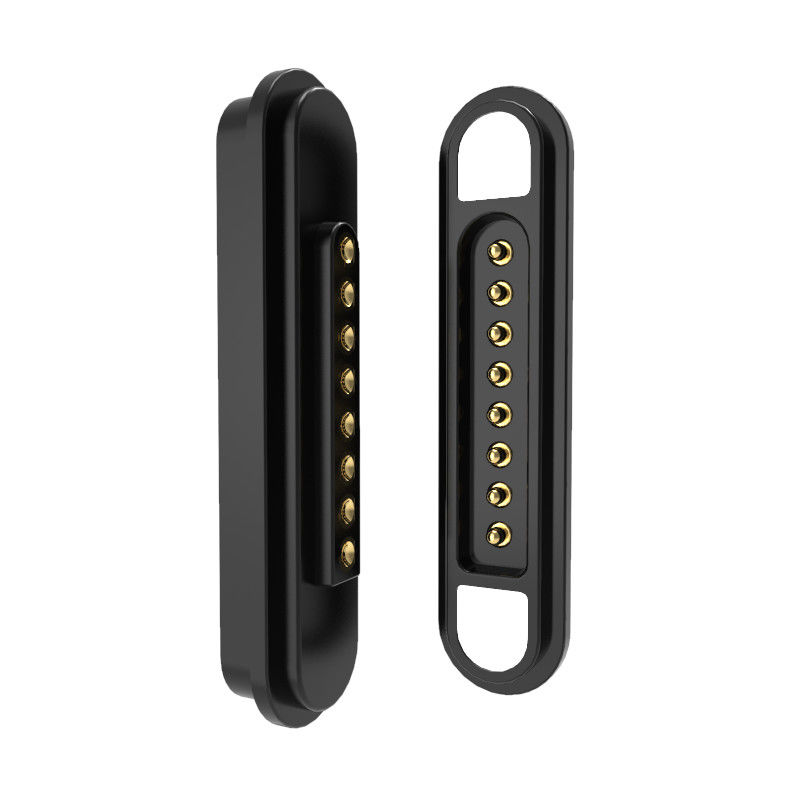

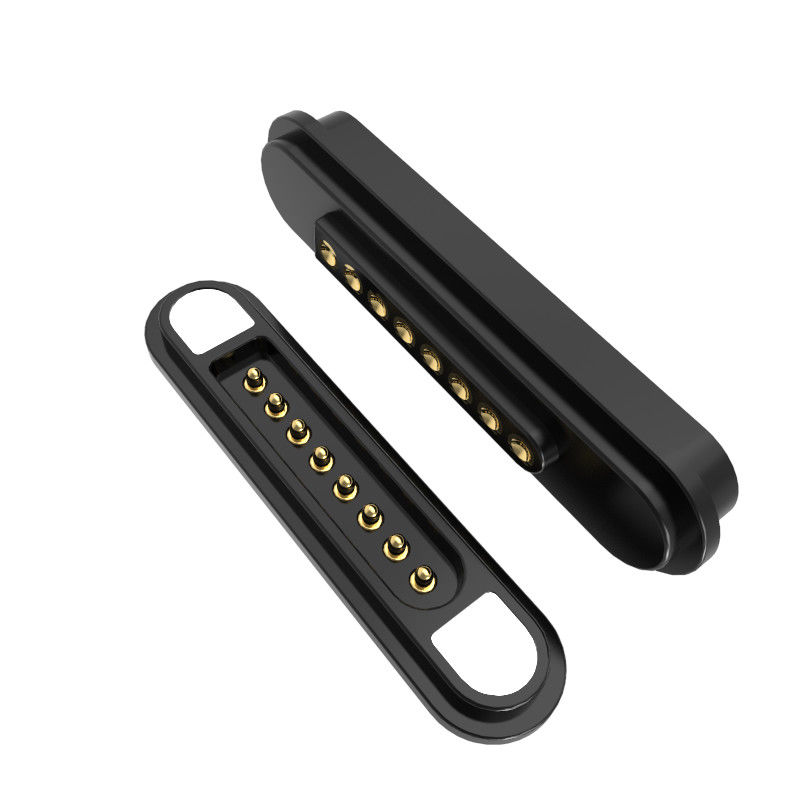

8पिन एडाप्टर प्रकार और पावर एप्लिकेशन चुंबकीय स्प्रिंग पोगो पिन कनेक्टर
यूपीई ∙ पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता∙ कस्टम समाधान
यूपीई उच्च गुणवत्ता वाले चुंबकीय कनेक्टर्स और चुंबकीय केबल कनेक्टर्स का एक अग्रणी निर्माता है, जो अभिनव, विश्वसनीय और अनुकूलन योग्य कनेक्टिविटी समाधानों में विशेषज्ञता रखता है।विशेषज्ञ डिजाइनरों और इंजीनियरों की हमारी टीम के साथ, हम औद्योगिक, उपभोक्ता या विशेष अनुप्रयोगों के लिए आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित चुंबकीय कनेक्टर डिजाइन प्रदान करते हैं।
सामग्री और निर्माण
पोगो पिन/महिला पिन:
आधार सामग्री:पीतल
कोटिंगःउच्च चालकता और संक्षारण प्रतिरोध के लिए निकेल (नी) पर सोना (आउ)
प्लास्टिक का आवास:
सामग्रीःएचटीएन + 30% UL94 V-0 (ब्लैक) उच्च तापमान प्रतिरोधी, लौ retardant.
चुंबक:
ग्रेडः NdFeB N52 (उच्च प्रदर्शन दुर्लभ पृथ्वी चुंबक)
आवरणः स्थायित्व के लिए निकेल (Ni)
यांत्रिक प्रदर्शनः
स्प्रिंग फोर्स:80g ± 20g (1.0 मिमी के कामकाजी स्ट्रोक पर) ।
यांत्रिक जीवनः50,000 चक्र न्यूनतम।
चुंबकीय बल:> 450 ग्राम (सुरक्षित लगाव)
पर्यावरण प्रतिरोधः
नमक छिड़काव परीक्षणः48 घंटे (जंग प्रतिरोधी)
.
विद्युत प्रदर्शनः
नामित वोल्टेजः12V.
रेटेड करंटः5.0ए.
संपर्क प्रतिरोधः≤50mΩ (प्रति पिन)
उच्च वोल्टेज परीक्षण:
AC 1000V / 0.5mA / 3 सेकंड।
DC 1000V / 0.5mA / 3 सेकंड।
सुरक्षा डिजाइनःशॉर्ट सर्किट विरोधी सुरक्षा।
अनुपालन और प्रमाणन
ROHS और REACH के अनुरूपपर्यावरण के अनुकूल और प्रतिबंधित पदार्थों के लिए सुरक्षित।
चुंबकीय कनेक्टर के मुख्य फायदे
✅ मजबूत निर्माणः दहन-प्रूफ प्लास्टिक, सोने से ढके संपर्क और एन52 चुंबक दीर्घायु सुनिश्चित करते हैं।
✅ उच्च परिशुद्धताः लगातार प्रदर्शन के लिए तंग सहिष्णुता (उदाहरण के लिए, स्प्रिंग बल ± 20g) ।
✅ सुरक्षा-केंद्रित: कठोर विद्युत और पर्यावरण परीक्षण (1000 वी एचवी, नमक स्प्रे) पास करता है।
✅ बहुमुखी: उच्च धारा, उच्च विश्वसनीयता कनेक्शन की मांग करने वाले अनुप्रयोगों के लिए आदर्श।
8-पिन चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
8पिन चुंबकीय कनेक्टर |
|
पिन |
8पिन या अनुकूलित |
|
पिच |
2.20 मिमी |
|
प्रकार |
सीधा कोण |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
चुंबक |
नियोडियम लोहे का बोरॉन |
|
चुंबकीय ग्रेड |
N52 ((आवश्यकता के रूप में) |
|
चुंबकीय बल |
450G |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
5000 चक्र मिनट.. |
|
वर्तमान |
3.0ए |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
High वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |

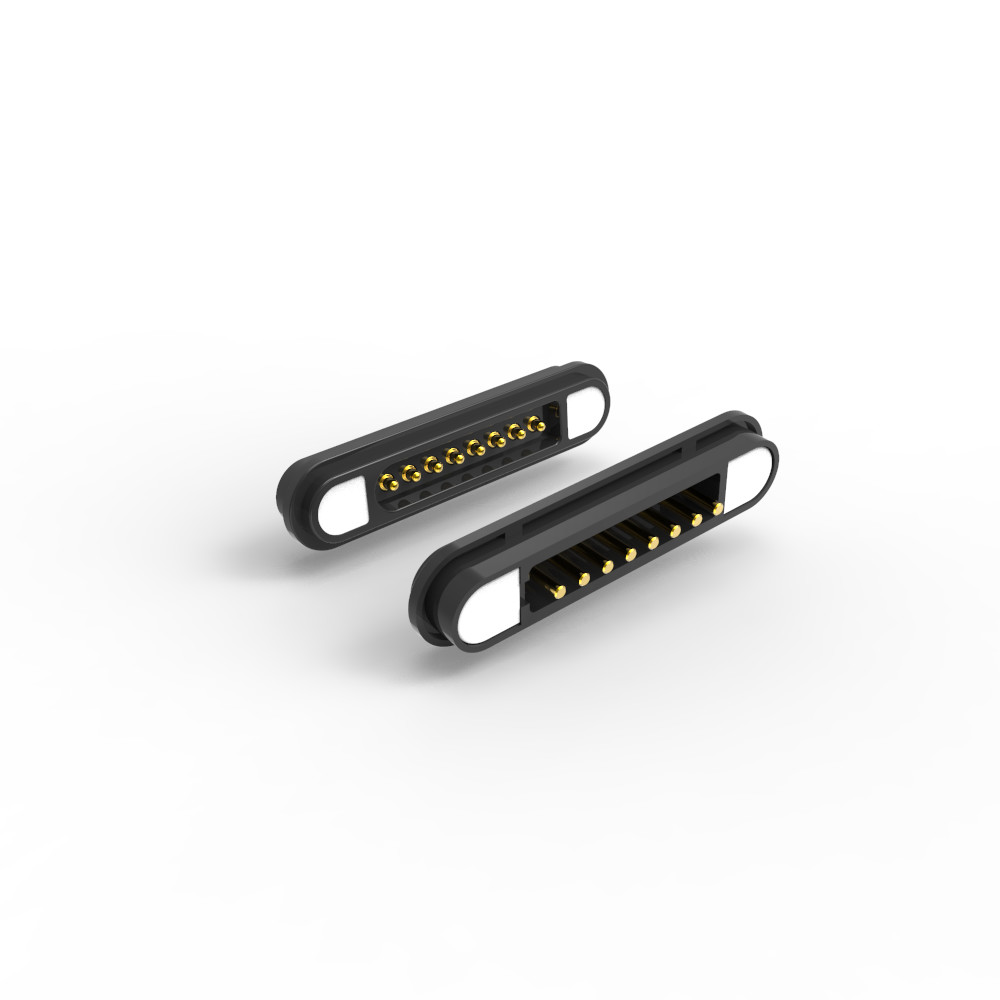

8 पिन पुरुष चुंबकीय कनेक्टर:

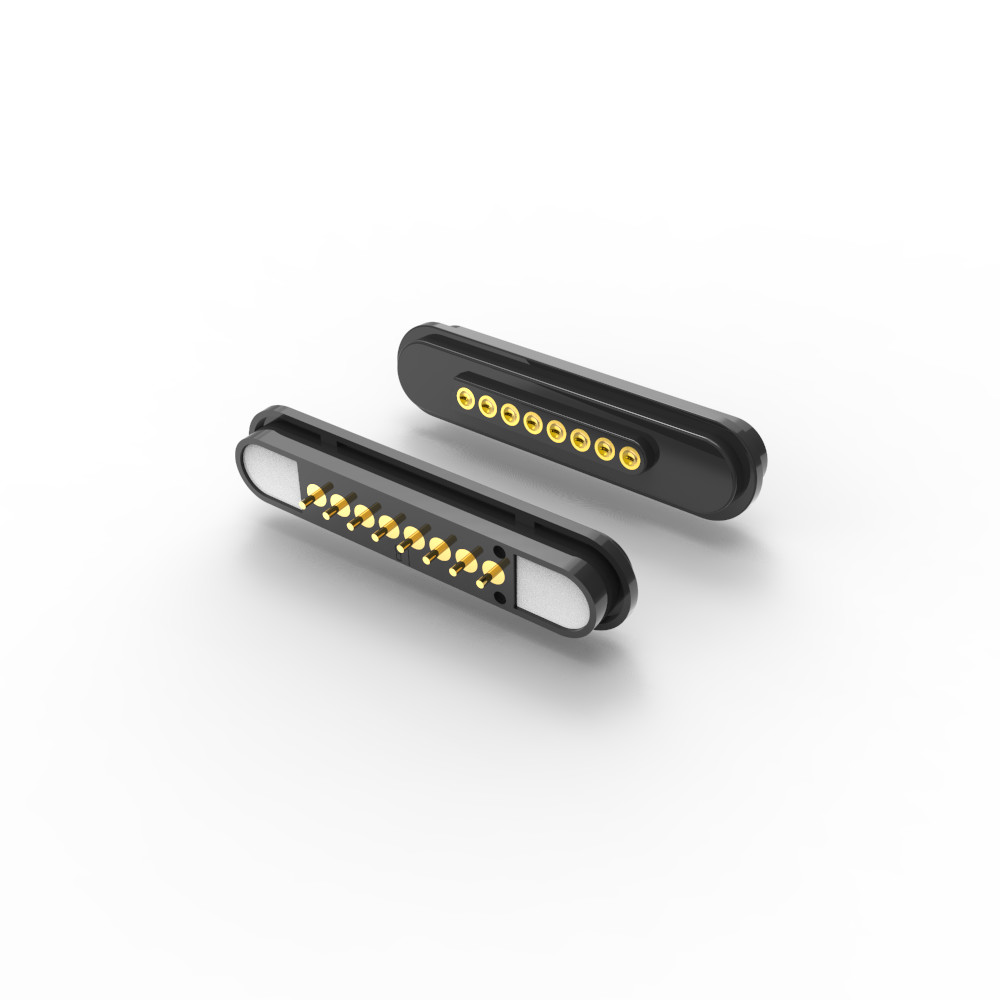

8 पिन महिला चुंबकीय कनेक्टर:
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
यूपीई कंपनी के प्रतिस्पर्धात्मक फायदे:
1उच्च प्रौद्योगिकी उत्पादन
उत्कृष्ट उत्पाद गुणवत्ता के लिए उन्नत विनिर्माण तकनीकों का उपयोग करता है।
2. व्यवस्थित प्रबंधन प्रणाली
सुव्यवस्थित प्रक्रियाएं उत्पादन में दक्षता और स्थिरता सुनिश्चित करती हैं।
3आईएसओ 9001 प्रमाणन
अंतरराष्ट्रीय गुणवत्ता प्रबंधन मानकों के प्रति प्रतिबद्धता दर्शाता है।
4RoHS अनुपालन
सभी उत्पाद पर्यावरण और सुरक्षा मानकों को सुनिश्चित करते हुए खतरनाक पदार्थों के प्रतिबंध (रोएचएस) नियमों को पूरा करते हैं।
5.संक्षिप्त विकास नेतृत्व समय
तेजी से प्रोटोटाइप बनाने और उत्पादन चक्र, तेजी से बाजार वितरण की अनुमति देता है।
6प्रतिस्पर्धी मूल्य और स्थिर गुणवत्ता
विश्वसनीयता पर समझौता किए बिना लागत प्रभावी समाधान।
यू.पी.ई. क्यों चुनें?
अनुकूलन विशेषज्ञताःहम चुंबकीय पोगो पिन कनेक्टर और अन्य समाधानों को आपकी विशिष्ट आवश्यकताओं के अनुरूप डिजाइन करते हैं।
अंत से अंत तक समर्थनःअवधारणा से लेकर उत्पादन तक, हम व्यापक अनुसंधान एवं विकास और विनिर्माण सेवाएं प्रदान करते हैं।
विभिन्न अनुप्रयोग:हमारे कनेक्टर स्थायित्व, दक्षता और उद्योगों में निर्बाध कनेक्टिविटी के लिए अनुकूलित हैं।
सटीकता, प्रदर्शन और लचीलेपन को जोड़ने वाले अत्याधुनिक चुंबकीय कनेक्टर समाधानों के लिए यूपीई के साथ साझेदार
चुंबकीय कनेक्टर अनुप्रयोगः
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
पैकेजिंग और शिपिंग
किसी भी प्रश्न के लिए, कृपया भेजेंसंघ@upetech.net
