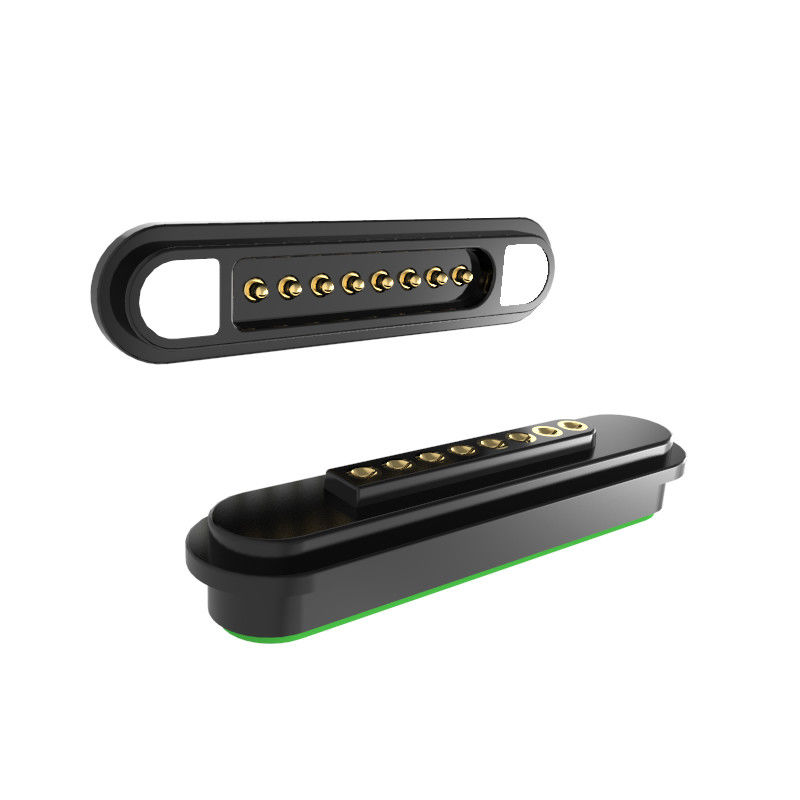

राइट एंगल मैग्नेटिक कनेक्टर्स 8 पिन स्प्रिंग लोडेड कनेक्टर पुरुष महिला

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UPE
प्रमाणन: ISO9002
मॉडल संख्या: VIC1402A/ VIC1402B
दस्तावेज: VIC1402A.pdf
न्यूनतम आदेश मात्रा: 5000
मूल्य: $1-$5
पैकेजिंग विवरण: पीई बैग
प्रसव के समय: 12-15 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 5KPCS/दिन
विस्तार जानकारी
नाम: चुंबकीय कनेक्टर सामग्री: THN, पीतल C3604, SUS304, NdFeB N52
स्प्रिंग का बल: 80 ग्राम ± 20g कामकाजी स्टोर्क: 1.0 मिमी
वोल्टेज: 12V मौजूदा: 5A
चुंबकीय बल: 450 ग्राम यांत्रिक जीवन: 5000 चक्र मिनट।
संपर्क प्रतिरोध: 50 मीटर अधिकतम (पिन) नमक स्प्रे परीक्षण: 48एच
रंग: काला पीला
प्रमुखता देना:

राइट एंगल मैग्नेटिक कनेक्टर्स

,

8 पिन स्प्रिंग लोडेड कनेक्टर

,

स्प्रिंग लोडेड कनेक्टर पुरुष


उत्पाद विवरण

सही कोण 8पिन पुरुष महिला चुंबकीय पोगो पिन चार्जिंग स्प्रिंग लोडेड कनेक्टर, महिला पिन ढलान है।



1सामग्री एवं निर्माण

धातु की सुई (संपर्क पिन)

स्वर्ण-चढ़ाव पीतल (जंग प्रतिरोध और चालकता के लिए)



प्लास्टिक का आवास:

एचटीएन (उच्च तापमान नायलॉन) + 30% भराव.

UL94 V-0 रेटिंग (ज्वाला retardant, स्वयं बुझाने वाला) ।

काला रंग, उच्च तापमान का सामना करने में सक्षम।



चुंबक:

निओडियमियम आयरन बोरॉन (NdFeB) स्थायी चुंबक (उच्च चुंबकीय शक्ति)

संक्षारण प्रतिरोध के लिए वैकल्पिक एपॉक्सी राल कोटिंग (48 घंटे के नमक छिड़काव परीक्षण को पास करता है) ।



2यांत्रिक गुण

स्प्रिंग फोर्स:80g ± 20g 1.0 काम की ऊंचाई पर (स्थिर संपर्क दबाव सुनिश्चित करता है) ।

सेवा जीवनः≥ 50,000 संभोग चक्र

चुंबकीय आकर्षण बल:के बीच ≥ 450 ग्रामनर और मादा भाग (सुरक्षित डॉकिंग के लिए मजबूत पकड़) ।



3विद्युत गुण

नामित वोल्टेजः12V.

निरंतरकाम करनावर्तमानः5.0ए.

संपर्क प्रतिरोध (पिन):≤50mΩ (कुशल शक्ति हस्तांतरण के लिए कम प्रतिबाधा)



उच्च वोल्टेज परीक्षणः

AC 1000V, 0.5mA, 3 सेकंड

DC 1000V, 0.5mA, 3 सेकंड



सुरक्षा और अनुपालन

शॉर्ट सर्किट विरोधी डिजाइनःआकस्मिक विद्युत शॉर्ट्स को रोकता है।

ध्रुवीयता और दिशा चिह्नःसही संभोग के लिए स्पष्ट पहचान।



पर्यावरणीय मानक:

ROHS और REACH के अनुरूप(लीड मुक्त और खतरनाक पदार्थ मुक्त)



उत्पाद के आवेदन की व्याख्या (निम्न तक सीमित नहीं):

1. पीसीबी बोर्ड को प्लग-इन से मिलाया जा सकता है;

2मोल्ड और इंजेक्शन मोल्डिंग;



8-पिन चुंबकीय कनेक्टर पैरामीटरः

नाम

8पिन चुंबकीय कनेक्टर

पिन

8पिन या अनुकूलित

पिच

2.20 मिमी

प्रकार

सीधा कोण

पोगो पिन

पीतल

आवास

काला HTN+30%GF UL94 V-0

चुंबक

नियोडियम लोहे का बोरॉन

चुंबकीय ग्रेड

N52 ((आवश्यकता के रूप में)

चुंबकीय बल

450G

वसंत बल

80घ±20g,at1.0मिमी काम कर स्टोर्क.

मैकेनिकल जीवन

5000 चक्र मिनट..

वर्तमान

5.0

वोल्टेज

DC 12V

संपर्क प्रतिरोध

50mΩ अधिकतम (पीआईएन)

High वोल्टेज परीक्षण

AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC

नमक छिड़काव परीक्षण

48H

प्रमाणन

ROHS या REACH अनुरूप उत्पाद

परीक्षण

100% खुला और संक्षिप्त परीक्षण

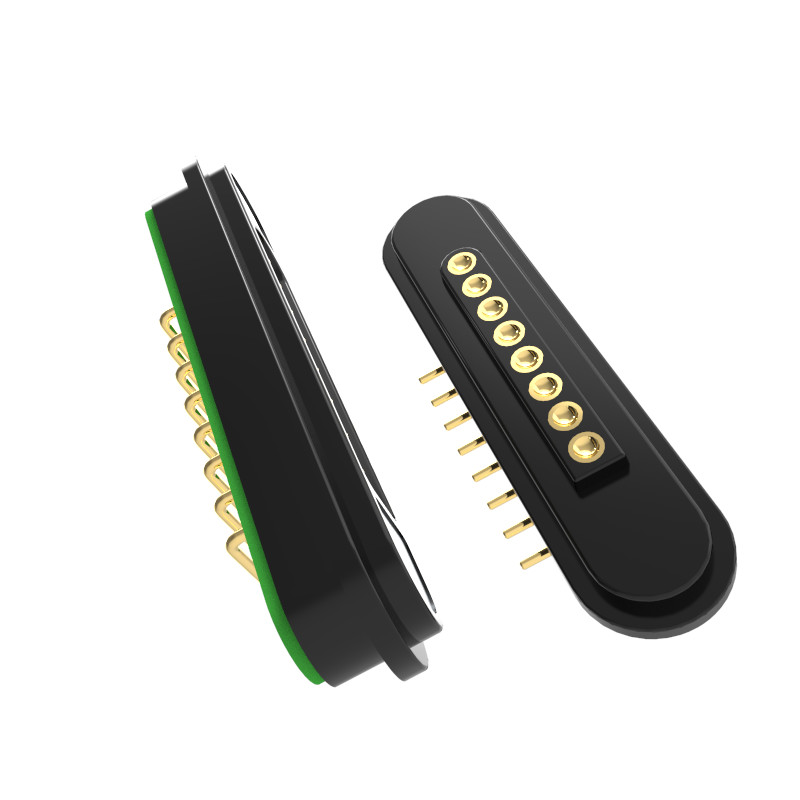

8 पिन पुरुष चुंबकीय कनेक्टर:

राइट एंगल मैग्नेटिक कनेक्टर्स 8 पिन स्प्रिंग लोडेड कनेक्टर पुरुष महिला 0

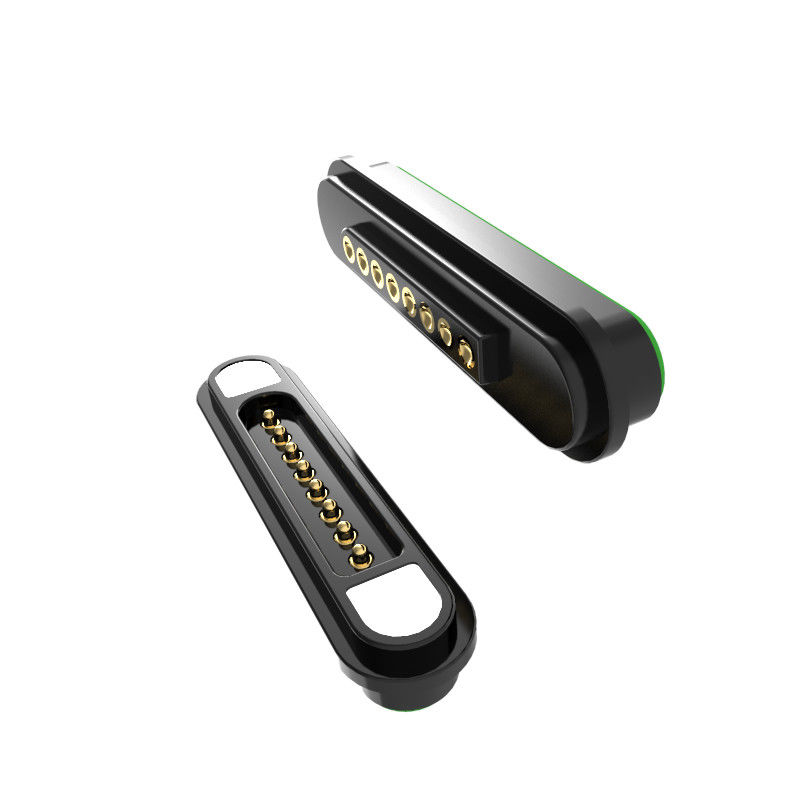

8 पिन महिला चुंबकीय कनेक्टर:

राइट एंगल मैग्नेटिक कनेक्टर्स 8 पिन स्प्रिंग लोडेड कनेक्टर पुरुष महिला 1

अनुशंसित पीसीबी लेआउटः



राइट एंगल मैग्नेटिक कनेक्टर्स 8 पिन स्प्रिंग लोडेड कनेक्टर पुरुष महिला 2लेआउट सहिष्णुताः±0.05 मिमी

यूपीई कंपनी के प्रतिस्पर्धात्मक फायदे:


1उच्च प्रौद्योगिकी उत्पादन
उत्कृष्ट उत्पाद गुणवत्ता के लिए उन्नत विनिर्माण तकनीकों का उपयोग करता है।


2. व्यवस्थित प्रबंधन प्रणाली
सुव्यवस्थित प्रक्रियाएं उत्पादन में दक्षता और स्थिरता सुनिश्चित करती हैं।


3आईएसओ 9001 प्रमाणन
अंतरराष्ट्रीय गुणवत्ता प्रबंधन मानकों के प्रति प्रतिबद्धता दर्शाता है।


4RoHS अनुपालन
सभी उत्पाद पर्यावरण और सुरक्षा मानकों को सुनिश्चित करते हुए खतरनाक पदार्थों के प्रतिबंध (रोएचएस) नियमों को पूरा करते हैं।


5.संक्षिप्त विकास नेतृत्व समय
तेजी से प्रोटोटाइप बनाने और उत्पादन चक्र, तेजी से बाजार वितरण की अनुमति देता है।


6प्रतिस्पर्धी मूल्य और स्थिर गुणवत्ता
विश्वसनीयता पर समझौता किए बिना लागत प्रभावी समाधान।



ग्राहक हमें क्यों चुनते हैं?

1पेशेवर अनुकूलन सेवा

2. तेजी से नमूना उत्पादन क्षमता

3सख्त गुणवत्ता नियंत्रण प्रणाली

4आयातित घटकों के साथ प्रसंस्करण

5उच्च परिशुद्धता परीक्षण उपकरण

6उचित लागत नियंत्रण प्रक्रियाएं

7उत्पाद पर्यावरण मानक

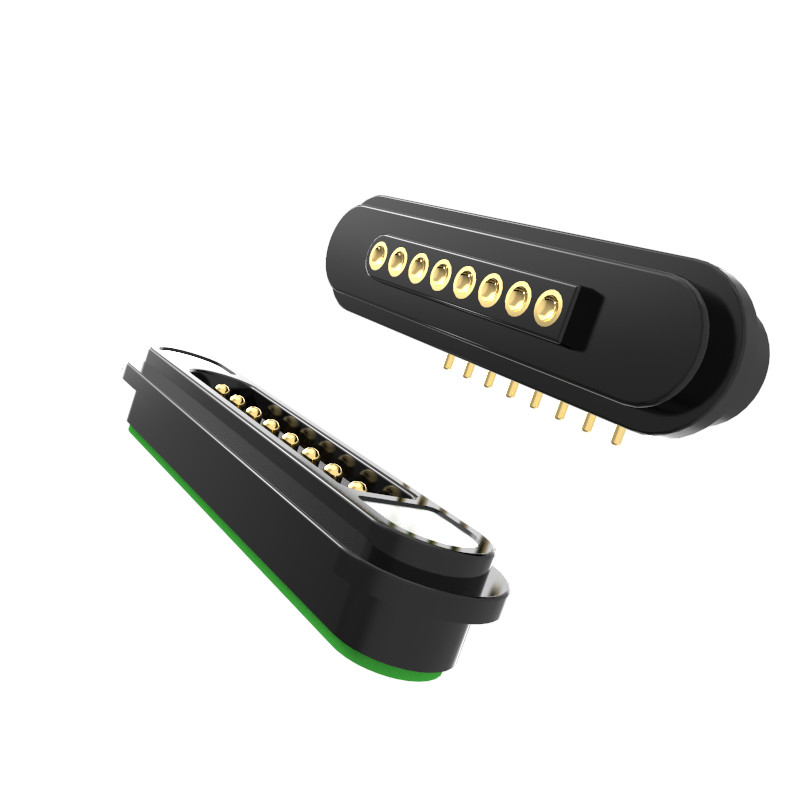

चुंबकीय कनेक्टर अनुप्रयोगः

राइट एंगल मैग्नेटिक कनेक्टर्स 8 पिन स्प्रिंग लोडेड कनेक्टर पुरुष महिला 3



भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी

नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस

उत्पादन का समयः10-15कामकाजी दिन

के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका

व्यापार अवधिःEXW

सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं



पैकेजिंग और शिपिंग

राइट एंगल मैग्नेटिक कनेक्टर्स 8 पिन स्प्रिंग लोडेड कनेक्टर पुरुष महिला 4
