| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC1350A / VIC1350B |
| दस्तावेज: | VIC1350A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | 7 पिन चुंबकीय कनेक्टर | सामग्री: | THN, पीतल C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| वोल्टेज: | 12V | मौजूदा: | 3A |
| चुंबकीय बल: | 450 ग्राम | यांत्रिक जीवन: | 5000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| रंग: | काला पीला | ||
| प्रमुखता देना: | महिला 7 पिन चुंबकीय कनेक्टर,महिला 7 पिन चुंबकीय कनेक्टर 12V,चुंबकीय शक्ति कनेक्टर 3A |
||

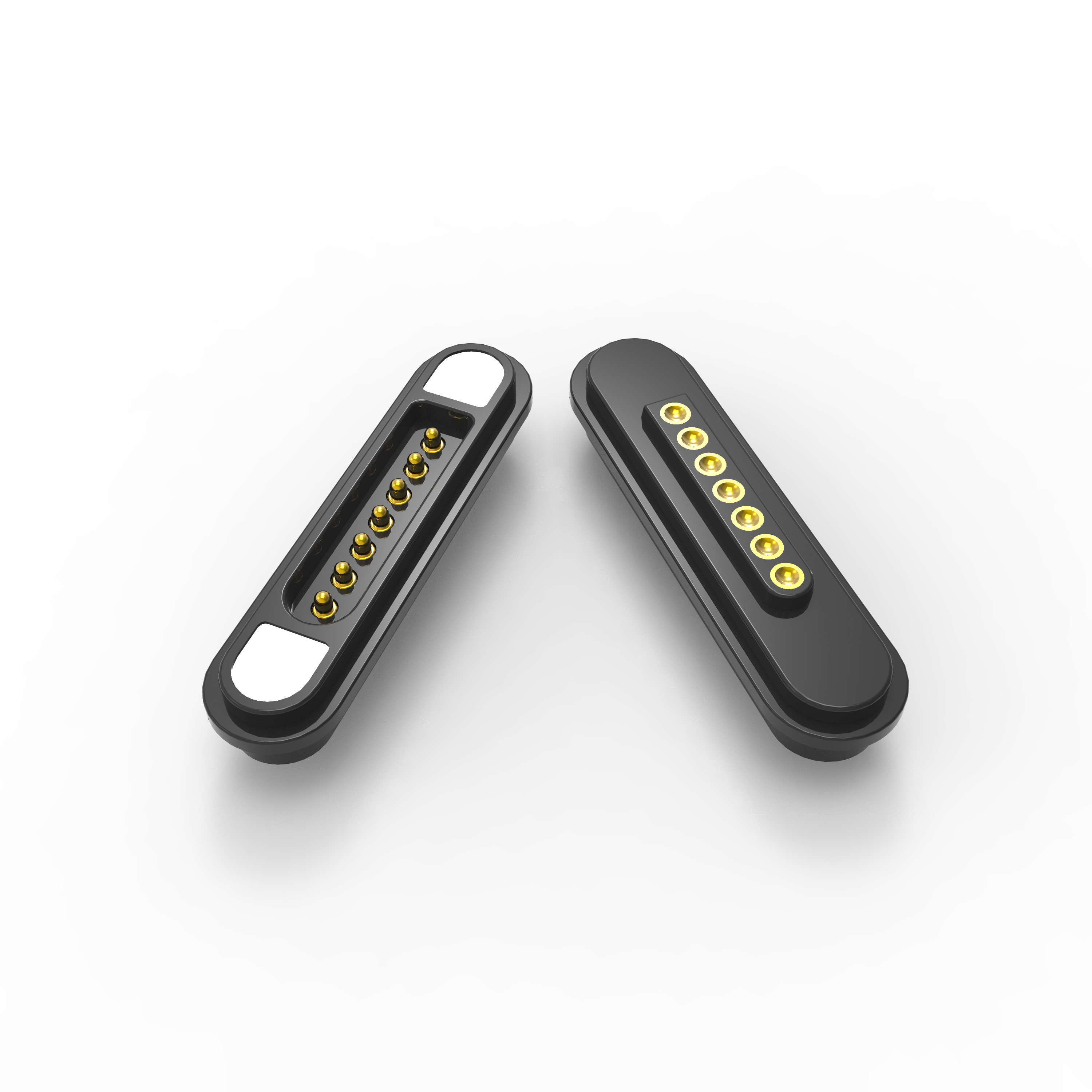

उच्च परीक्षण जीवन 7 पिन डीआईपी पोगो पिन पुरुष महिला चुंबकीय शक्ति कनेक्टर
प्रमुख आवश्यकताएं और विनिर्देश
उच्च परीक्षण जीवन (स्थायित्व)
लक्ष्य चक्र जीवनः50100,000 से अधिक सम्मिलन।
पोगो पिनःसोने से ढंके, उच्च चक्र के स्प्रिंग लोड संपर्क
सामग्रीः पीतल,बेरिलियम तांबा (बीक्यू) या उच्च ग्रेड फॉस्फर कांस्य स्प्रिंग्स।
चुंबकीय शक्ति कनेक्टर
चुंबक का प्रकार:नियोडियम (एन 35 ̊एन 52 ग्रेड) मजबूत प्रतिधारण के लिए।
स्व-संरेखण:अंतर्निहित ध्रुवीयता/विरोधी उलट डिजाइन।
वर्तमान रेटिंगः3-5A प्रति पिन (ऊर्जा वितरण के लिए) ।
उत्पाद शॉर्ट सर्किट विरोधीसंरचना डिजाइन;
उत्पाद के आवेदन की व्याख्या (निम्न तक सीमित नहीं):
1. पीसीबी बोर्ड को प्लग-इन से मिलाया जा सकता है;
2. मिलाप के बाद, बोर्ड को ढाला और लेपित किया जा सकता है;
3पीसीबी बोर्ड को टर्मिनल से जोड़ा जा सकता है।
4. मोल्ड मोल्डिंग और इंजेक्शन मोल्डिंग हो सकती है;
5तार को सीधे मिलाया जा सकता है।
7-पिन चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
7पिन चुंबकीय कनेक्टर |
|
पिन |
7पिन या अनुकूलित |
|
पिच |
2.20 मिमी |
|
प्रकार |
डीआईपी |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
चुंबक |
नियोडियम लोहे का बोरॉन |
|
चुंबकीय ग्रेड |
N52 ((आवश्यकता के रूप में) |
|
चुंबकीय बल |
450G |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
5000 चक्र मिनट.. |
|
वर्तमान |
3ए |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
High वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |

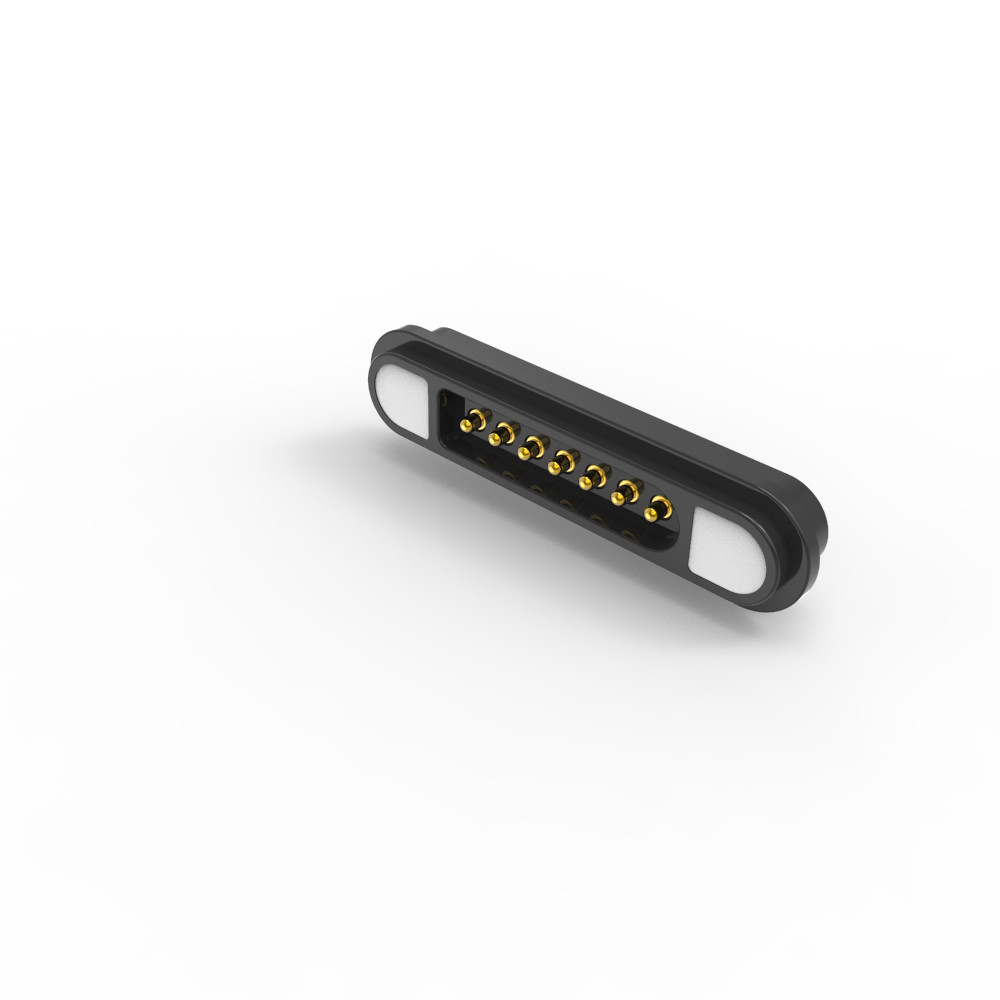

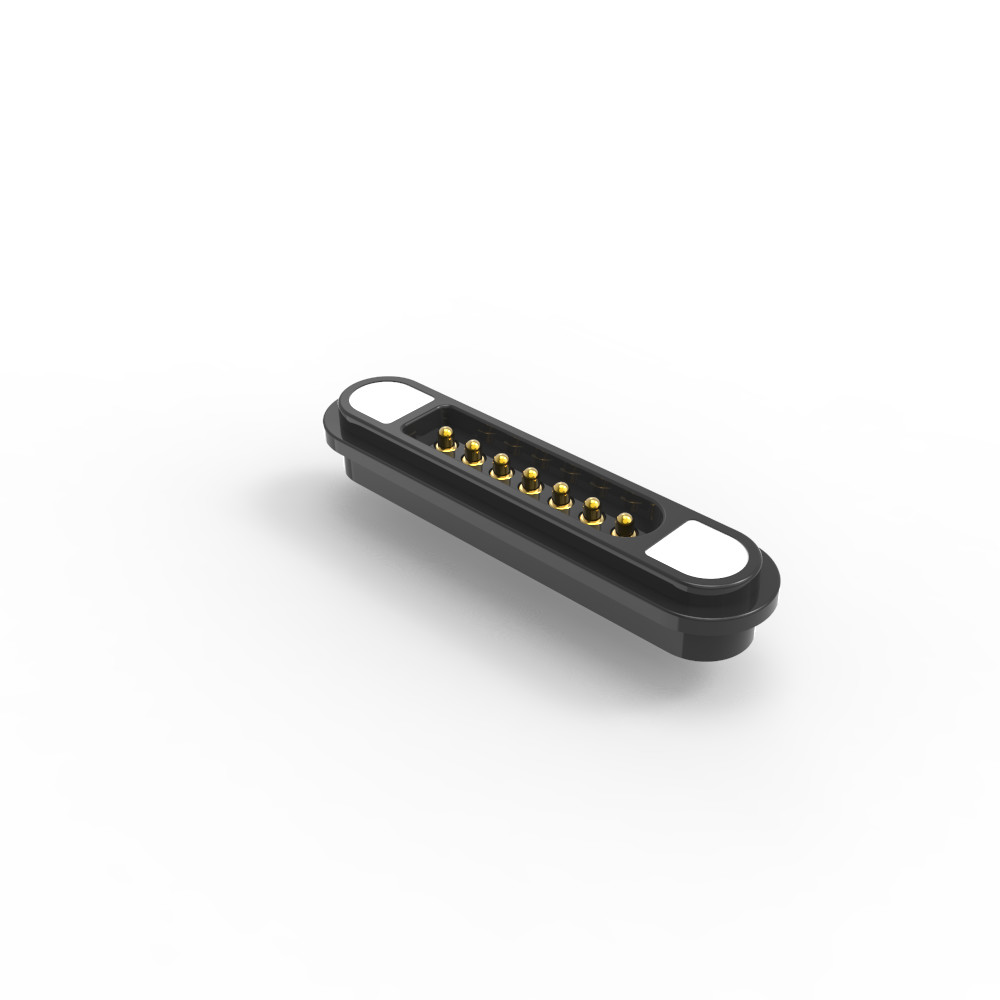

7 पिन पुरुष चुंबकीय कनेक्टर:

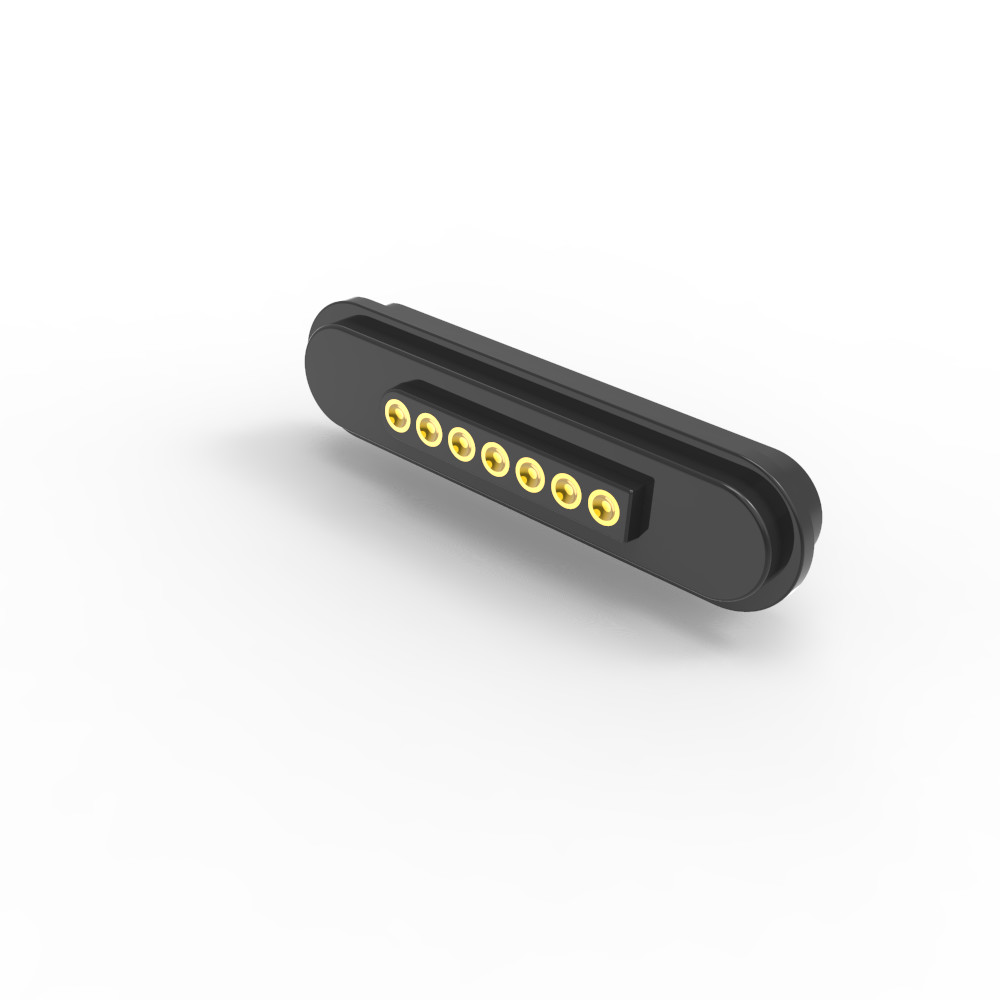

7 पिन महिला चुंबकीय कनेक्टरः
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
यूपीई कंपनी के प्रतिस्पर्धात्मक फायदे:
1उच्च प्रौद्योगिकी उत्पादन
उत्कृष्ट उत्पाद गुणवत्ता के लिए उन्नत विनिर्माण तकनीकों का उपयोग करता है।
2. व्यवस्थित प्रबंधन प्रणाली
सुव्यवस्थित प्रक्रियाएं उत्पादन में दक्षता और स्थिरता सुनिश्चित करती हैं।
3आईएसओ 9001 प्रमाणन
अंतरराष्ट्रीय गुणवत्ता प्रबंधन मानकों के प्रति प्रतिबद्धता दर्शाता है।
4RoHS अनुपालन
सभी उत्पाद पर्यावरण और सुरक्षा मानकों को सुनिश्चित करते हुए खतरनाक पदार्थों के प्रतिबंध (रोएचएस) नियमों को पूरा करते हैं।
5.संक्षिप्त विकास नेतृत्व समय
तेजी से प्रोटोटाइप बनाने और उत्पादन चक्र, तेजी से बाजार वितरण की अनुमति देता है।
6प्रतिस्पर्धी मूल्य और स्थिर गुणवत्ता
विश्वसनीयता पर समझौता किए बिना लागत प्रभावी समाधान।
ग्राहक हमें क्यों चुनते हैं?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
7उत्पाद पर्यावरण मानक
चुंबकीय कनेक्टर अनुप्रयोगः
हम डिजाइन सेवा प्रदान कर सकते हैं
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
पैकेजिंग और शिपिंग
किसी भी प्रश्न के लिए, कृपया भेजेंसंघ@upetech.net
