| ब्रांड नाम: | UPE |
| मॉडल संख्या: | VIC1302A /VIC1302C |
| एमओक्यू: | 5000 |
| Price: | $1-$5 |
| Packaging Details: | पीई बैग |
| भुगतान की शर्तें: | टी/टी |

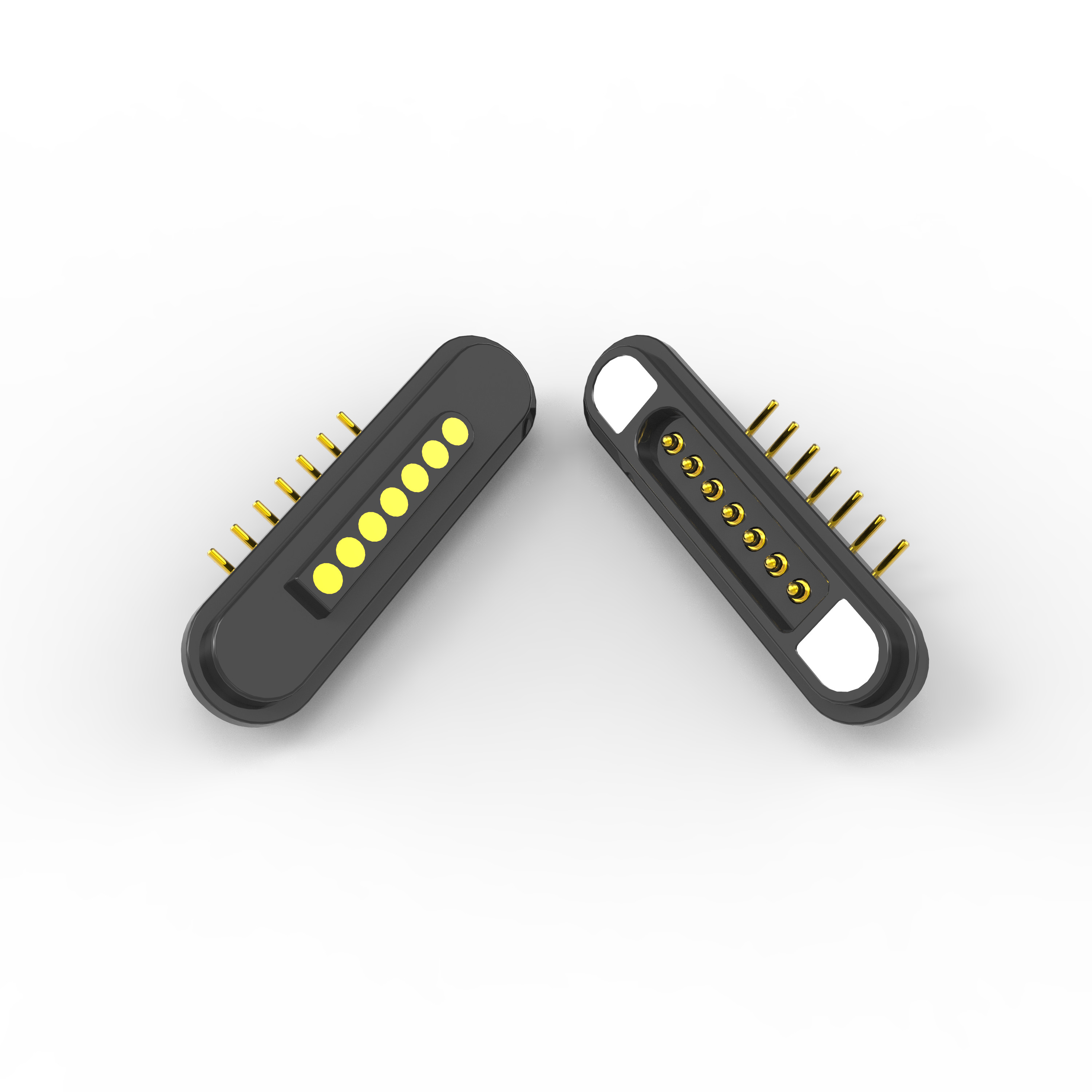

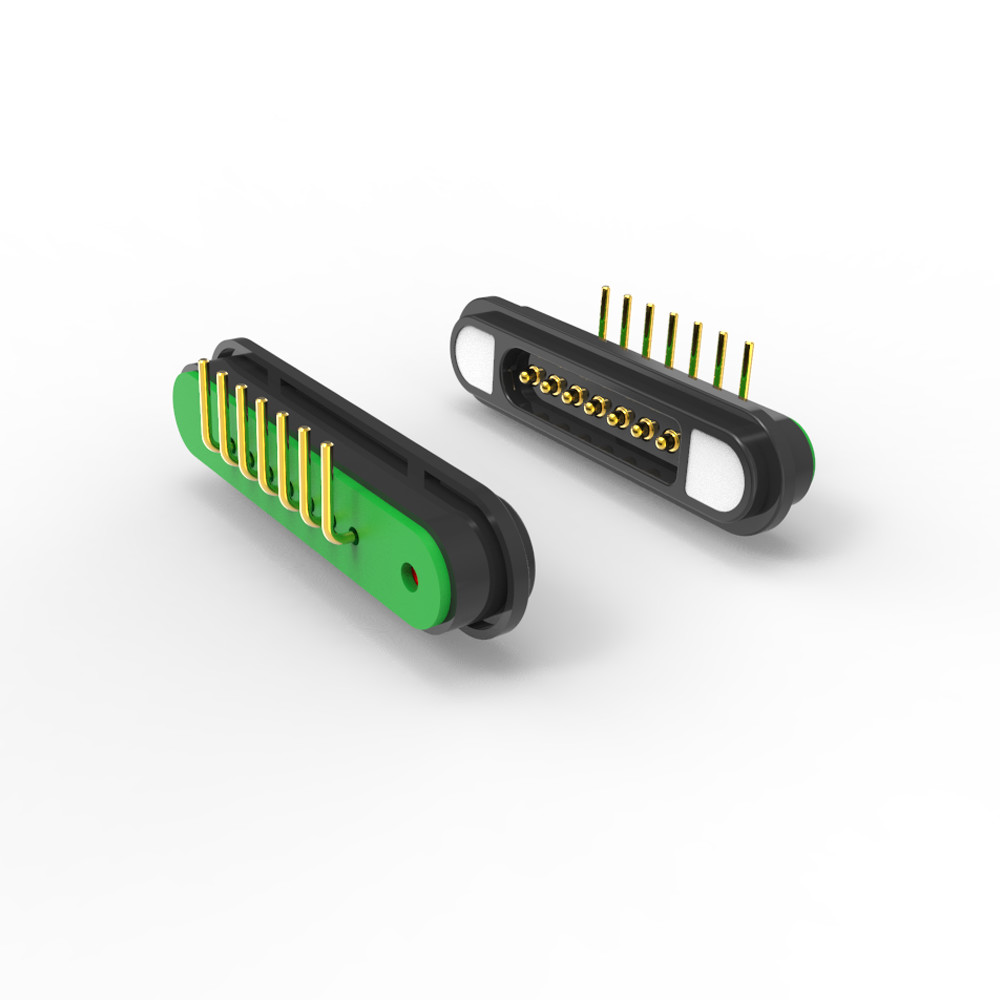

एचटीएन प्लास्टिक 7पिन झुकने स्प्रिंग लोड पीसीबी के साथ पोगो पिन चुंबकीय कनेक्टर
सही कोण चुंबकीय कनेक्टर चुंबकीय संरेखण के साथ विश्वसनीय, उच्च चक्र कनेक्शन की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया एक विशेष इंटरकनेक्ट समाधान है।
प्रमुख विशेषताएं:
1.7-पिन विन्यास
शक्ति, डेटा या संकेत संचरण के लिए कई प्रवाहकीय मार्ग प्रदान करता है।
चार्जिंग, डेटा ट्रांसफर या मॉड्यूलर इलेक्ट्रॉनिक कनेक्शन में आम है।
2वसंत भरी पोगो पिन
लगातार संपर्क दबाव सुनिश्चित करता है और मामूली असंगति की भरपाई करता है।
स्थायित्व को बढ़ाता है (आमतौर पर हजारों सम्मिलन चक्रों के लिए रेटेड) ।
3चुंबकीय युग्मन
सुरक्षित, त्वरित लगाव/बंद करने के लिए एम्बेडेड चुंबकों का प्रयोग करता है।
उपयोगकर्ता की सुविधा के लिए स्व-संरेखण।
4एचटीएन प्लास्टिक आवास
उच्च तापमान नायलॉन (एचटीएन) उत्कृष्ट यांत्रिक शक्ति, गर्मी प्रतिरोध और स्थायित्व प्रदान करता है।
हल्के लेकिन मजबूत, औद्योगिक या उपभोक्ता इलेक्ट्रॉनिक्स के लिए उपयुक्त।
5.बेंडिंग डिजाइन (लचीला/समायोज्य)
केबल क्षति को रोकने के लिए कोण लचीलापन या तनाव राहत की अनुमति दे सकता है।
पहनने योग्य उपकरणों, घूर्णन जोड़ों, या संकीर्ण स्थान अनुप्रयोगों में उपयोगी।
विशिष्ट अनुप्रयोग:
मॉड्यूलर इलेक्ट्रॉनिक्स (ड्रोन, रोबोटिक्स, डिटेचेबल मॉड्यूल)
चिकित्सा उपकरण (पहने जाने वाले सेंसर, त्वरित डिस्कनेक्ट उपकरण)
उपभोक्ता उपकरण (चुंबकीय चार्जिंग केबल, स्मार्टवॉच डॉक)
औद्योगिक उपकरण (कठिन वातावरण के लिए जलरोधक/स्थायी कनेक्टर) आदि।
लाभः
✔ भरोसेमंद कनेक्शन
✔ उपयोगकर्ता के अनुकूल ️ चुंबकीय स्नैप-इन ने अंधा संभोग को आसान बना दिया है।
✔ जगह बचाने वाला ️ कॉम्पैक्ट 7-पिन डिजाइन छोटे आकार के कारकों के लिए फिट बैठता है।
✔ टिकाऊ एचटीएन प्लास्टिक पहनने, गर्मी और रसायनों का सामना करता है
7 पिन सही कोण वाले चुंबकीय कनेक्टर के नर और मादा डॉकिंग इंटरफेस के बीच चुंबकीय आकर्षण बल > 450 ग्राम (जी) है,जो उच्च कंपन या पोर्टेबल अनुप्रयोगों में स्थिर कनेक्शन के लिए महत्वपूर्ण हैपुरुष महिला चुंबकीय कनेक्टर N52 ग्रेड नियोडियम चुंबक का उपयोग करता है, N52 वाणिज्यिक रूप से उपलब्ध नियोडियम चुंबकों का उच्चतम ग्रेड है, यह उच्च प्रदर्शन वाला स्थायी है।
7-पिन चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
7पिन चुंबकीय कनेक्टर |
|
पिन |
7पिन या अनुकूलित |
|
पिच |
2.20 मिमी |
|
प्रकार |
सीधा कोण |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
चुंबक |
नियोडियम लोहे का बोरॉन |
|
चुंबकीय ग्रेड |
N52 ((आवश्यकता के रूप में) |
|
चुंबकीय बल |
450G |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
5000 चक्र मिनट.. |
|
वर्तमान |
5ए |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
High वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
7 पिन नर झुकने चुंबकीय कनेक्टरः
7 पिन महिला झुकने चुंबकीय कनेक्टरः
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
ग्राहक हमें क्यों चुनते हैं?
1अनुकूलन और लचीलापन
2. फास्ट सैंपल = फास्ट टाइम टू मार्केट
3प्रत्येक कनेक्टर सख्त गुणवत्ता जांच से गुजरता है
आने वाली सामग्री निरीक्षण
चल रही गुणवत्ता जांच
100% अंतिम परीक्षण
ट्रेसेबिलिटी और अनुपालन
4ग्राहक केंद्रित क्यूसी लचीलापन
5वास्तविक समय में क्यूसी सहयोग
चुंबकीय कनेक्टर अनुप्रयोगः
हम डिजाइन सेवा प्रदान कर सकते हैं
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
