| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC1302A/ VIC1302B |
| दस्तावेज: | VIC1302A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | सामग्री: | THN, पीतल C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| वोल्टेज: | 12V | मौजूदा: | 5A |
| चुंबकीय बल: | 450 ग्राम | यांत्रिक जीवन: | 5000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| रंग: | काला पीला | ||
| प्रमुखता देना: | 5A चुंबकीय कनेक्टर,चुंबकीय कनेक्टर 7 पिन,चुंबकीय पुरुष महिला कनेक्टर दाएं कोण |
||

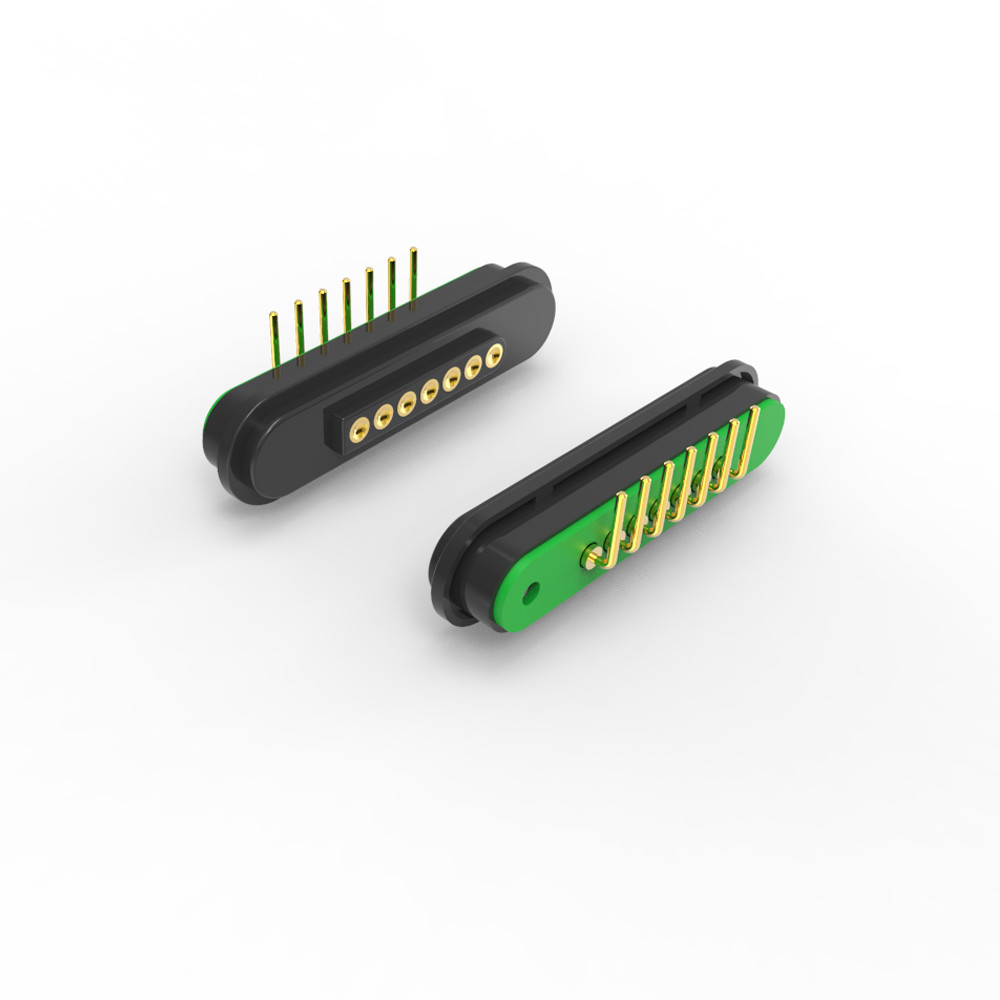

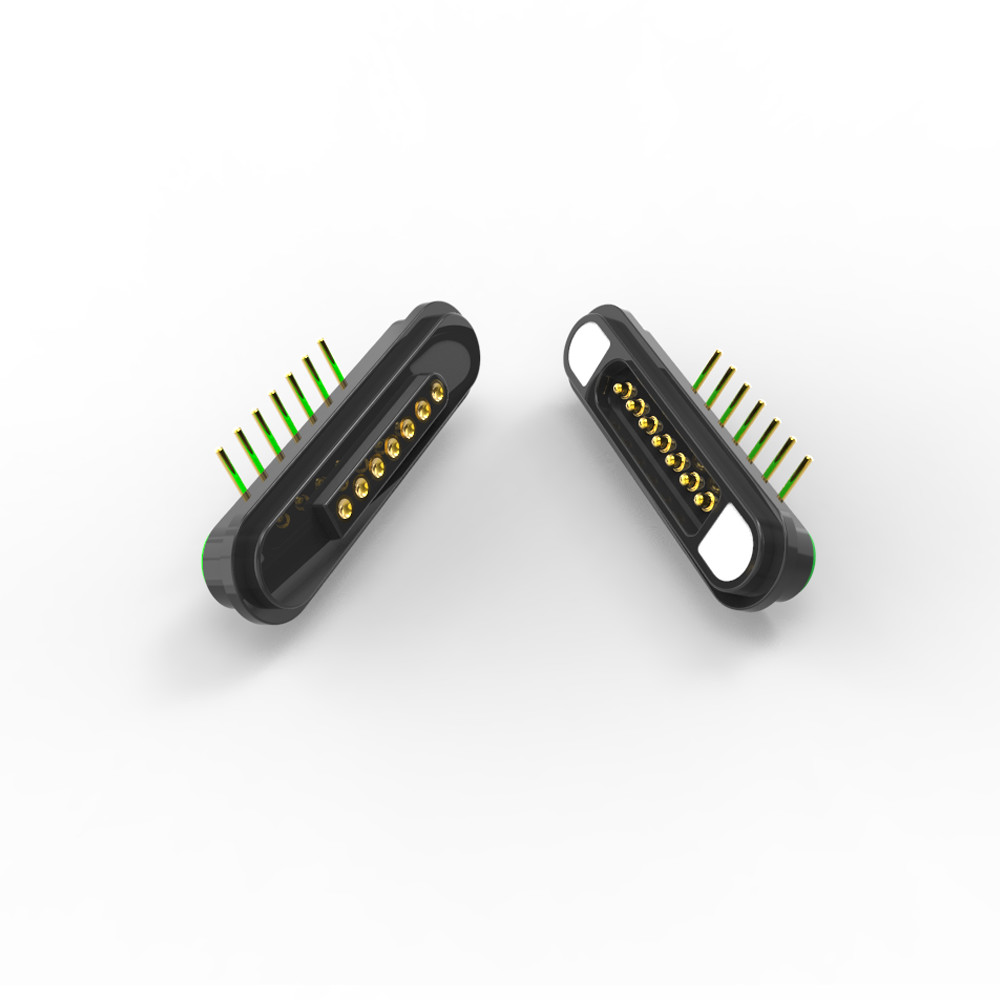

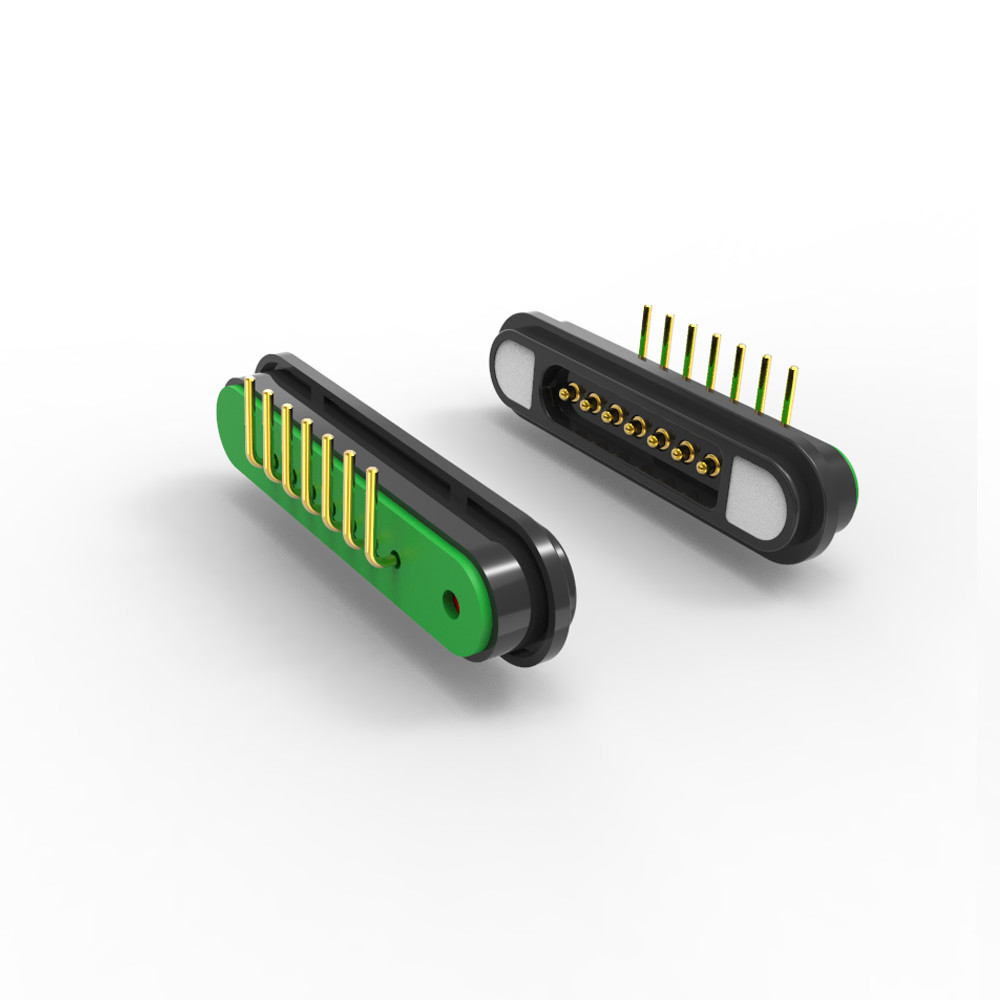

5 ए 2.2 मिमी पिच 7 पिन पुरुष महिला दाएं कोण पोगो पिन चुंबकीय कनेक्टर
7-पिन चुंबकीय कनेक्टर इलेक्ट्रॉनिक्स में सुरक्षित और हटाने योग्य कनेक्शन के लिए डिज़ाइन किया गया एक कॉम्पैक्ट, मध्यम-प्रवाह इंटरकनेक्ट समाधान है।
मुख्य विनिर्देशः
निरंतर कार्य करंटः5A
वोल्टेज रेटिंगः12V
पिच:2.2 मिमी (घन पीसीबी लेआउट के लिए कॉम्पैक्ट स्पेसिंग) ।
पिन संख्याः7-पिन (पुरुष + महिला जोड़ी)
सही कोण डिजाइनःतंग घेरों में जगह बचाता है।
पोगो पिन संपर्कःविश्वसनीय, कम प्रतिरोध वाले कनेक्शन के लिए वसंत-भारित।
लिंग:नर और मादा संस्करण उपलब्ध हैं (साजोश जोड़ी) ।
7 पिन सही कोण वाले चुंबकीय कनेक्टर के नर और मादा डॉकिंग इंटरफेस के बीच चुंबकीय आकर्षण बल > 450 ग्राम (जी) है,जो उच्च कंपन या पोर्टेबल अनुप्रयोगों में स्थिर कनेक्शन के लिए महत्वपूर्ण हैपुरुष महिला चुंबकीय कनेक्टर N52 ग्रेड नियोडियम चुंबक का उपयोग करता है, N52 वाणिज्यिक रूप से उपलब्ध नियोडियम चुंबकों का उच्चतम ग्रेड है, यह उच्च प्रदर्शन वाला स्थायी है।
अनुप्रयोग:
मॉड्यूलर इलेक्ट्रॉनिक्सःत्वरित रिलीज़ पीसीबी, परीक्षण उपकरण।
उपभोक्ता उपकरण:चुंबकीय चार्जिंग/डेटा पोर्ट (जैसे, पहनने योग्य उपकरण, IoT)
चिकित्सा/औद्योगिक उपकरण:निदान के लिए पुनः प्रयोज्य कनेक्टर।
ड्रोन और रोबोटिक्स:हटाने योग्य पावर/सिग्नल कनेक्शन, ect.
लाभः
✅स्थान की बचत:सही कोण + 2.2 मिमी पिच छोटे उपकरणों के लिए उपयुक्त है।
✅स्थायित्वःपोगो पिन दोहराए गए संभोग चक्र का सामना करते हैं, परीक्षण जीवन 5000 गुना से अधिक न्यूनतम
✅उपयोगकर्ता के अनुकूलःचुंबकीय स्व-संरेखण कनेक्शन को सरल बनाता है।
✅मॉड्यूलरताःआसान प्रतिस्थापन/अपग्रेड।
7-पिन चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
7पिन चुंबकीय कनेक्टर |
|
पिन |
7पिन या अनुकूलित |
|
पिच |
2.20 मिमी |
|
प्रकार |
सीधा कोण |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
चुंबक |
नियोडियम लोहे का बोरॉन |
|
चुंबकीय ग्रेड |
N52 ((आवश्यकता के रूप में) |
|
चुंबकीय बल |
450G |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
5000 चक्र मिनट.. |
|
वर्तमान |
5ए |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
High वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
7 पिन पुरुष सही कोण चुंबकीय कनेक्टर्सः
7 पिन महिला सही कोण चुंबकीय कनेक्टरः
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
ग्राहक हमें क्यों चुनते हैं?
1अनुकूलन और लचीलापन
2. फास्ट सैंपल = फास्ट टाइम टू मार्केट
3प्रत्येक कनेक्टर सख्त गुणवत्ता जांच से गुजरता है
आने वाली सामग्री निरीक्षण
चल रही गुणवत्ता जांच
100% अंतिम परीक्षण
ट्रेसेबिलिटी और अनुपालन
4ग्राहक केंद्रित क्यूसी लचीलापन
5वास्तविक समय में क्यूसी सहयोग
चुंबकीय कनेक्टर अनुप्रयोगः
हम डिजाइन सेवा प्रदान कर सकते हैं
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
पैकेजिंग और शिपिंग
किसी भी प्रश्न के लिए, कृपया भेजेंसंघ@upetech.net
