| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC1202A/ VIC1202C |
| दस्तावेज: | VIC1202A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.2 मिमी |
|---|---|---|---|
| सामग्री: | THN, ब्रास, SUS304, NDFEB N52 | स्प्रिंग का बल: | 80 ग्राम ± 20g |
| कामकाजी स्टोर्क: | 1.0 मिमी | मौजूदा: | 5.0ए |
| वोल्टेज: | 12V | चुंबकीय बल: | 600 ग्राम |
| यांत्रिक जीवन: | 50000 चक्र मिनट | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |
| नमक स्प्रे परीक्षण: | 48एच | ||
| प्रमुखता देना: | राइट एंगल मैग्नेटिक कनेक्टर्स,चुंबकीय कनेक्टर 6 पिन,चुंबकीय शक्ति कनेक्टर 2.2 मिमी पिच |
||

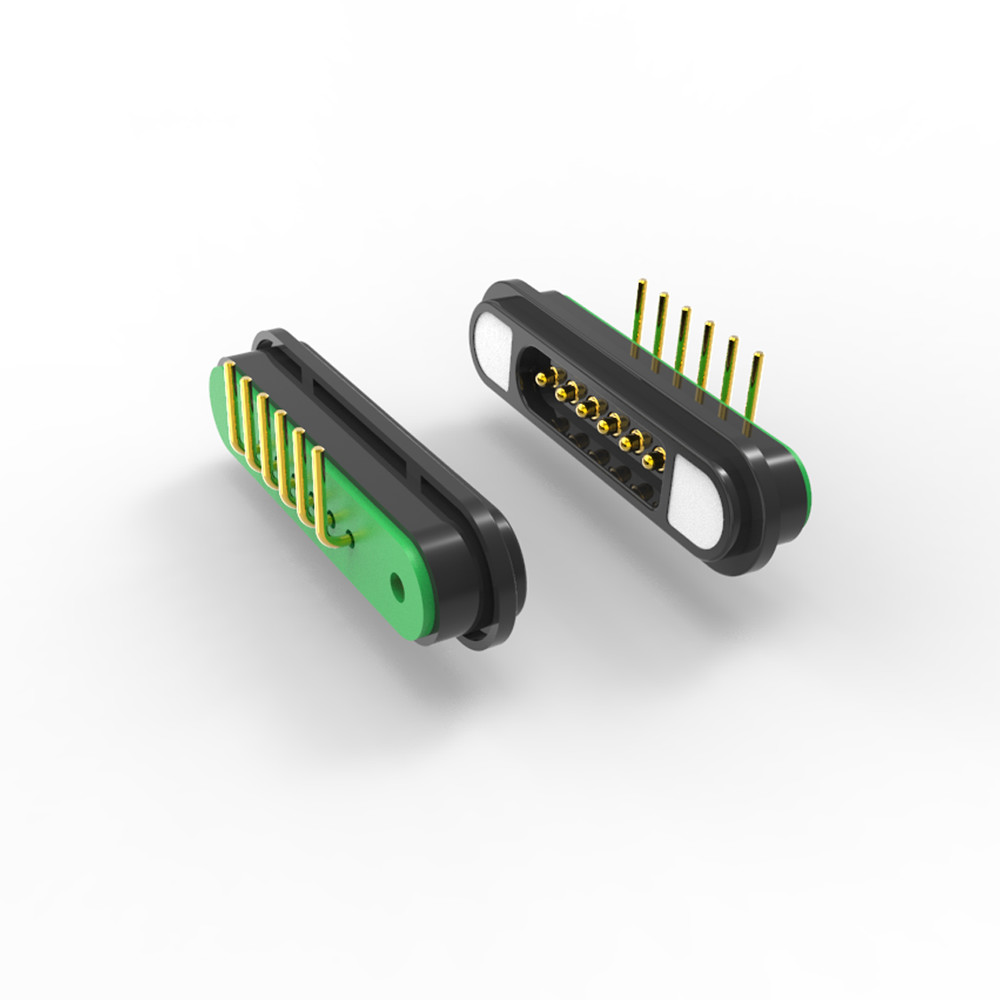

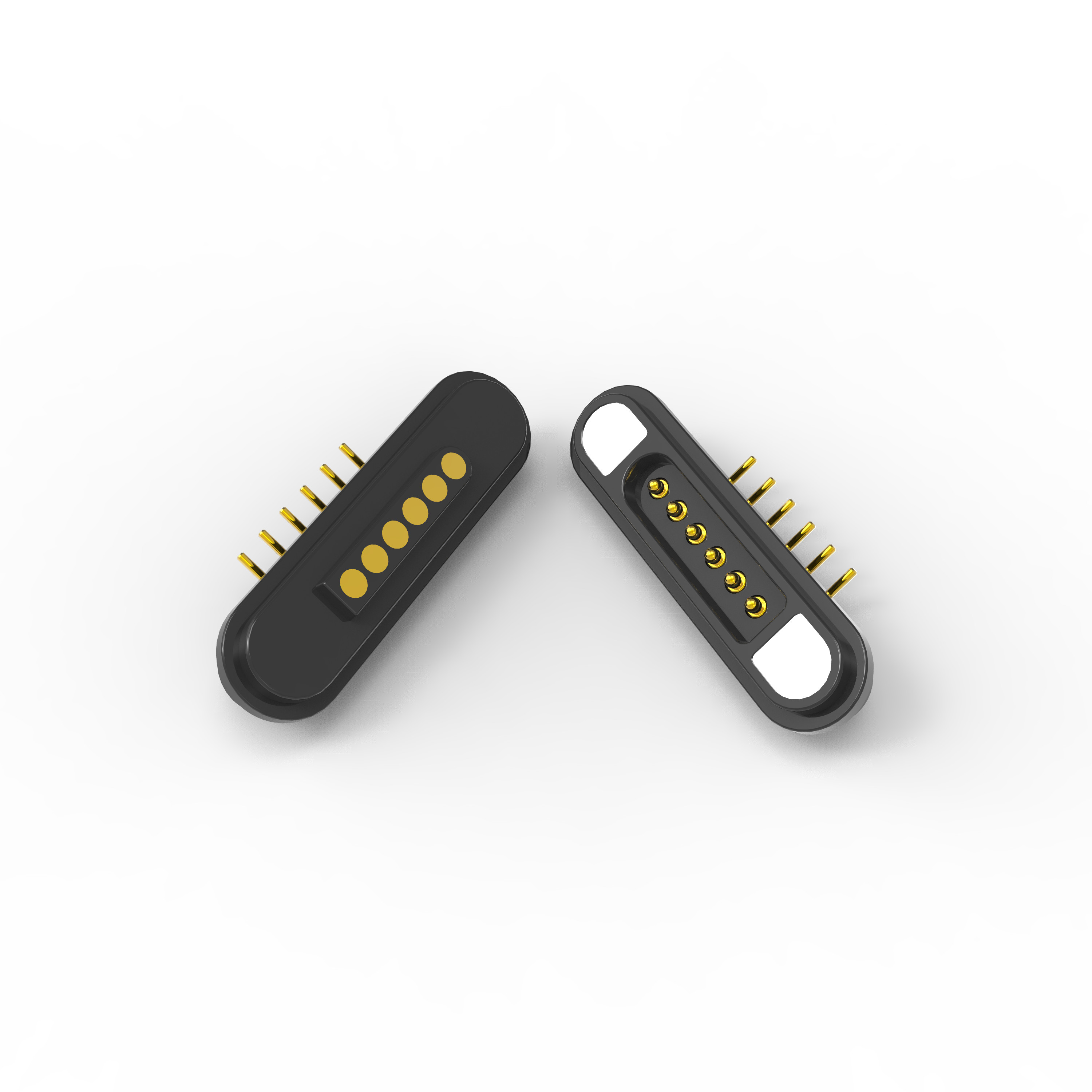

रोबोट के लिए सही कोण 6Pin पुरुष और महिला चुंबकीय चार्जिंग केबल कनेक्टर, महिला पिन विमान है
1.प्रमुख विशेषताएं
.आवेदन डॉकिंग के लिए ≥ 600G पकड़ बल के साथ नियोडियमियम (NdFeB) चुंबक।
.स्व-संरेखण डिजाइन।
√दाएं कोण 6-पिन विन्यास
.स्थान की बचत 90° पीसीबी माउंट (सोल्डरिंग/एसएमटी विकल्प) ।
.पिनआउटः 2x पावर (+12V/GND) + 2x डेटा + 2x आरक्षित (अनुकूलित) ।
√Hटिकाऊपन
.50,000+ संभोग चक्र (स्प्रिंग-लोड-गोल्ड-प्लेटेड पिन)
.IP67 रेटेड विकल्प (औद्योगिक रोबोट के लिए धूल/पानी प्रतिरोधी)
√सुरक्षा और अनुपालन
.स्पार्क विरोधी डिजाइन (कम वोल्टेज प्री-चार्ज पिन)
.शॉर्ट सर्किट/ओवर करंट सुरक्षा।
.RoHS, REACH, UL94 V-0 के अनुरूप।
2. तकनीकी विनिर्देश
|
श्रेणी |
पैरामीटर |
मूल्य |
|
विद्युत |
वोल्टेज रेटिंग |
12 वी डीसी |
|
निरंतर धारा |
5 ए (प्रति पावर पिन) |
|
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
|
मैकेनिकल |
वसंत बल |
80g ± 20g |
|
चुंबकीय बल |
600 जी |
|
|
परिचालन तापमान |
-40°C से +105°C |
|
|
सामग्री |
आवास |
एचटीएन + 30% UL94 V-0 काला, |
|
संपर्क |
पीतल + सोना चढ़ाना |
|
|
चुंबक |
नियोडियम लोहे का बोरॉन |
6 पिन पुरुष दाएं कोण चुंबकीय कनेक्टर तकनीकी चित्रः
6पिन महिला दाएं कोण चुंबकीय कनेक्टर तकनीकी चित्रः
यू.पी.ई. क्यों चुनें:
त्वरित प्रोटोटाइप: नमूनों के लिए 3-5 दिन
. लागत प्रभावी: प्रतिस्पर्धी एमओक्यू मूल्य निर्धारण
. गुणवत्ता आश्वासन: 100% स्वचालित परीक्षण
उच्च तकनीक उत्पादनसटीक इंजीनियरिंग के साथ
. व्यवस्थित गुणवत्ता नियंत्रणनिरंतर प्रदर्शन के लिए
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग
दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
चुंबकीय कनेक्टर अनुप्रयोगः
आदेश कैसे दें
* आप हमें चित्र या नमूना भेजें
* हमारी पेशेवर इंजीनियरिंग टीम मूल्यांकन करती है
* आप चित्र का सामना करते हैं और हम आपको भेजने के लिए नमूना बनाते हैं
* आप नमूने का परीक्षण करते हैं और अनुमोदित करते हैं, फिर ऑर्डर देते हैं और 50% जमा का भुगतान करते हैं
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम आपको डीएचएल, टीएनटी, यूपीएस, फेडेक्स के साथ उत्पादों को वितरित करते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
किसी भी प्रश्न के लिए, कृपया भेजेंसंघ@upetech.net
