| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC1202A /VIC1202B |
| दस्तावेज: | VIC1202A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | सामग्री: | THN, ब्रास, SUS304, NDFEB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| मौजूदा: | 5.0ए | वोल्टेज: | 12V |
| चुंबकीय बल: | 600 ग्राम | यांत्रिक जीवन: | 50000 चक्र मिनट |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| प्रमुखता देना: | 6 पिन चुंबकीय कनेक्टर,चुंबकीय कनेक्टर 5A,5A राइट एंगल पोगो पिन कनेक्टर |
||

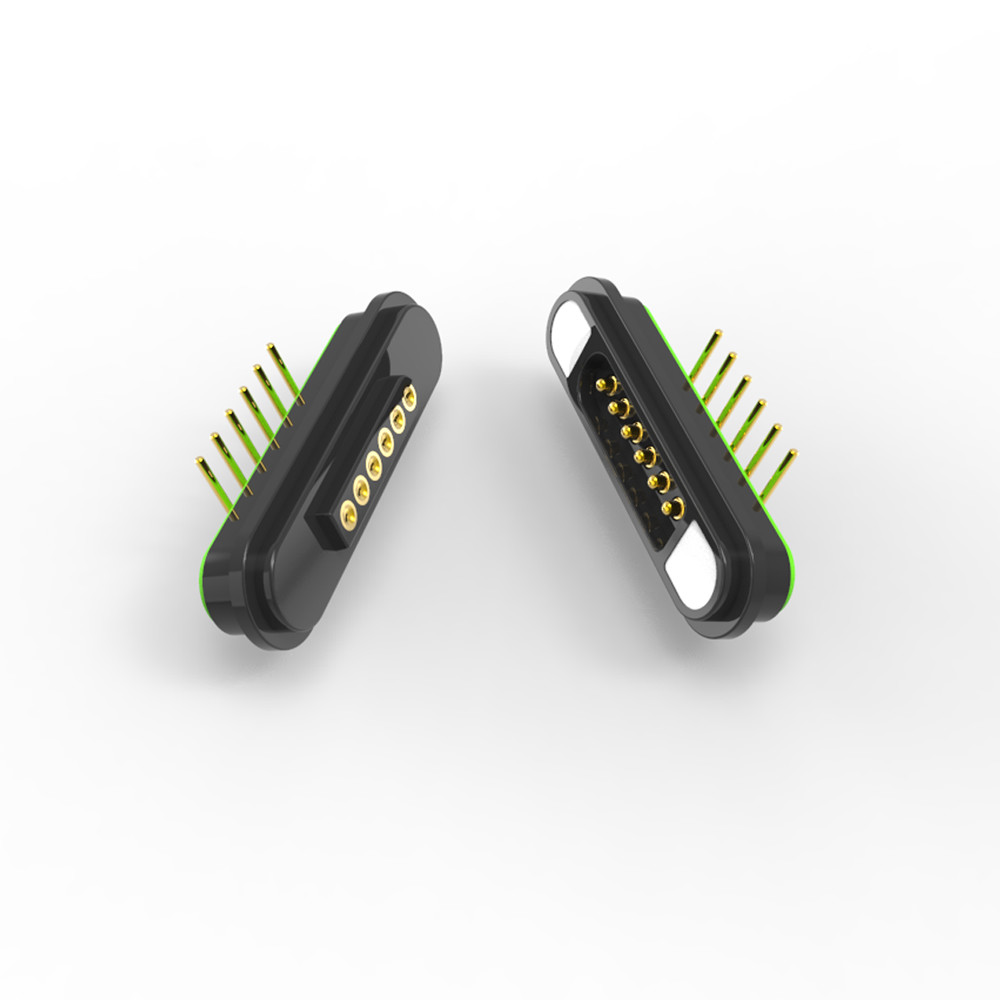

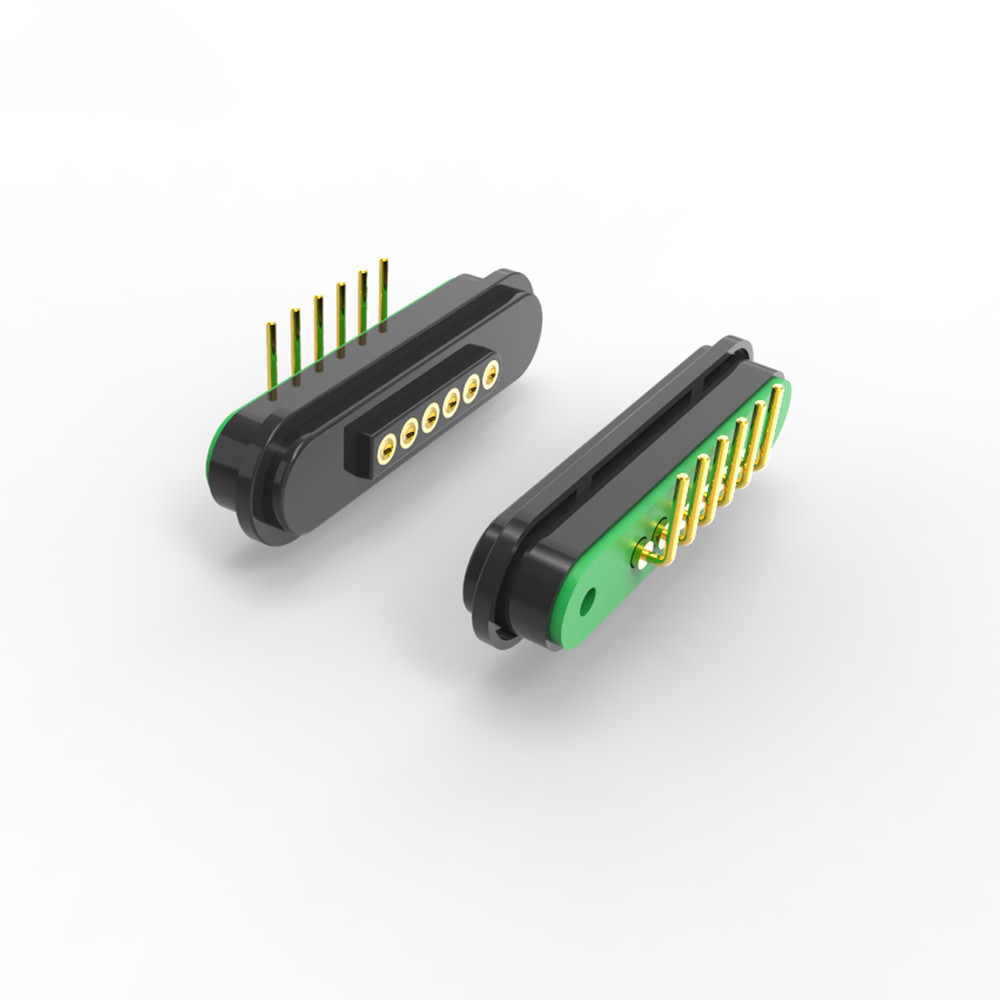

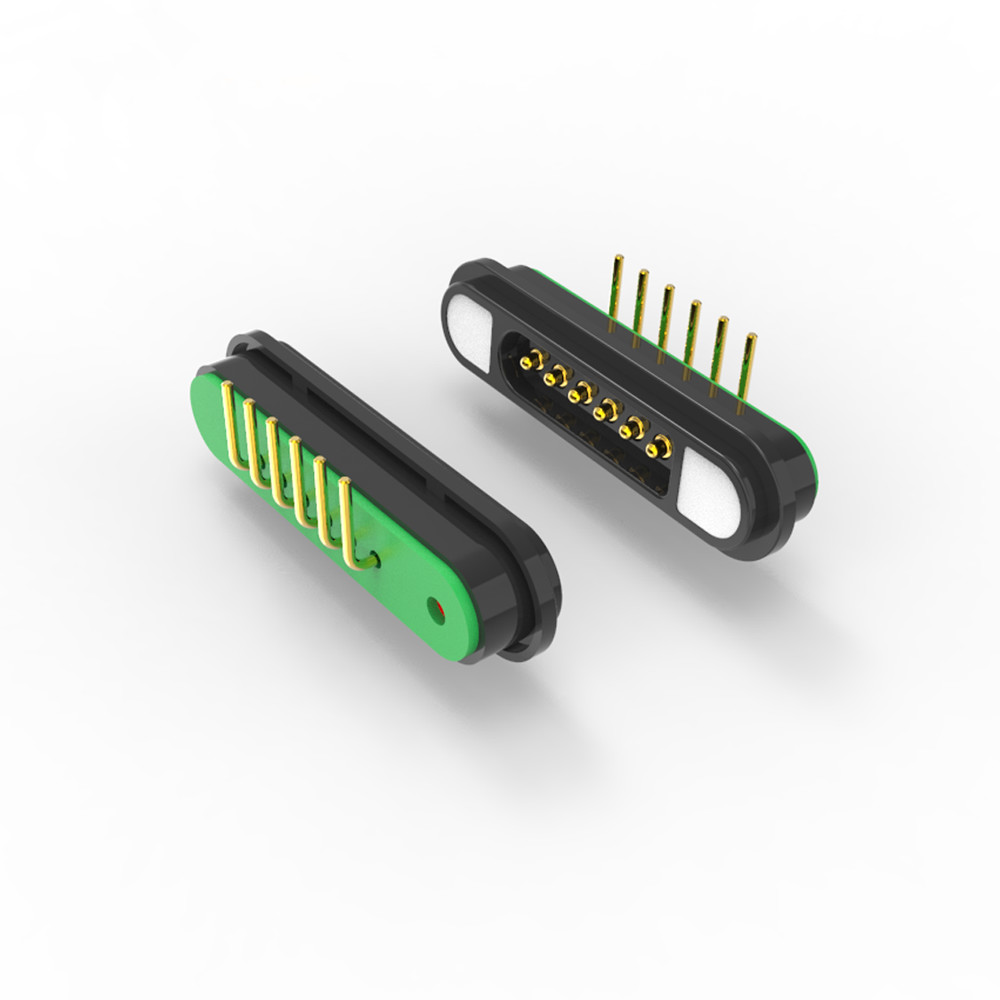

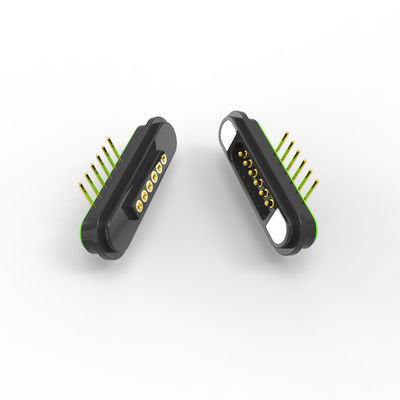

5A 6पिन नर और मादा सही कोण मैग्नेटिक कनेक्टर्स हैंडहेल्ड डिवाइस के लिए, मादा पिन उत्तल सतह है।
* स्वर्ण-प्लेटेड, एचटीएन आवास, एनडीएफईबी चुंबक, 12 वी / 5 ए, यूएल 94 वी -0*
सही कोण का डिजाइन: कॉम्पैक्ट उपकरणों में पीसीबी माउंट के लिए जगह बचाता है।
6-पिन विन्यास: पावर (12V/5A) + डेटा सिग्नल का समर्थन करता है।
मजबूत चुंबकीय युग्मन: ≥600G पकड़ बल (NdFeB चुंबक) ।
उच्च स्थायित्व: 50,000+ संभोग चक्र, UL94 V-0 लौ retardant.
शॉर्ट सर्किट विरोधी डिजाइनस्पष्ट ध्रुवीयता चिह्न के साथ।
|
घटक |
विनिर्देश |
|
संपर्क |
6 पिन (पुरुष/महिला), पीतल के आधार के साथ सोने की चढ़ाई (≤50mΩ प्रतिरोध) । |
|
आवास |
एचटीएन + 30% भराव, UL94 V-0 काला (उच्च तापमान प्रतिरोधी) |
|
चुंबक |
NdFeB (नियोडियम) वैकल्पिक epoxy कोटिंग के साथ (48hr नमक छिड़काव परीक्षण पास) । |
|
पैरामीटर |
मूल्य |
|
स्प्रिंग फोर्स (प्रति पिन) |
80g ± 20g @ 1.0 मिमी विचलन। |
|
चुंबकीय बल |
≥600G (पुरुष-महिला आसंजन) |
|
नामित वोल्टेज |
12 वी डीसी. |
|
वर्तमान रेटिंग |
3A निरंतर / 4A चोटी। |
|
संपर्क प्रतिरोध |
≤ 50mΩ प्रति पिन |
|
परिचालन तापमान |
-30°C से +85°C तक। |
5पिन पुरुष कनेक्टर तकनीकी चित्र (मुख्य आयाम):
5पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र (मुख्य आयाम):
यू.पी.ई. क्यों चुनें:
त्वरित प्रोटोटाइप: नमूनों के लिए 3-5 दिन
. लागत प्रभावी: प्रतिस्पर्धी एमओक्यू मूल्य निर्धारण
. गुणवत्ता आश्वासन: 100% स्वचालित परीक्षण
उच्च तकनीक उत्पादनसटीक इंजीनियरिंग के साथ
. व्यवस्थित गुणवत्ता नियंत्रणनिरंतर प्रदर्शन के लिए
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग
दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
चुंबकीय कनेक्टर अनुप्रयोगः
आदेश कैसे दें
* आप हमें चित्र या नमूना भेजें
* हमारी पेशेवर इंजीनियरिंग टीम मूल्यांकन करती है
* आप चित्र का सामना करते हैं और हम आपको भेजने के लिए नमूना बनाते हैं
* आप नमूने का परीक्षण करते हैं और अनुमोदित करते हैं, फिर ऑर्डर देते हैं और 50% जमा का भुगतान करते हैं
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम आपको डीएचएल, टीएनटी, यूपीएस, फेडेक्स के साथ उत्पादों को वितरित करते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
किसी भी प्रश्न के लिए, कृपया भेजेंसंघ@upetech.net
