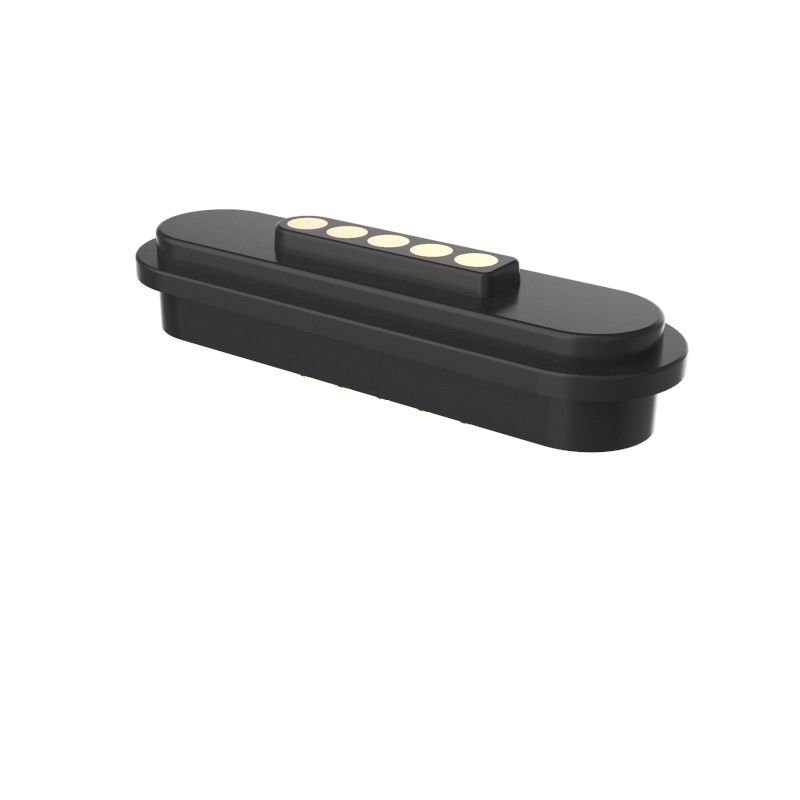

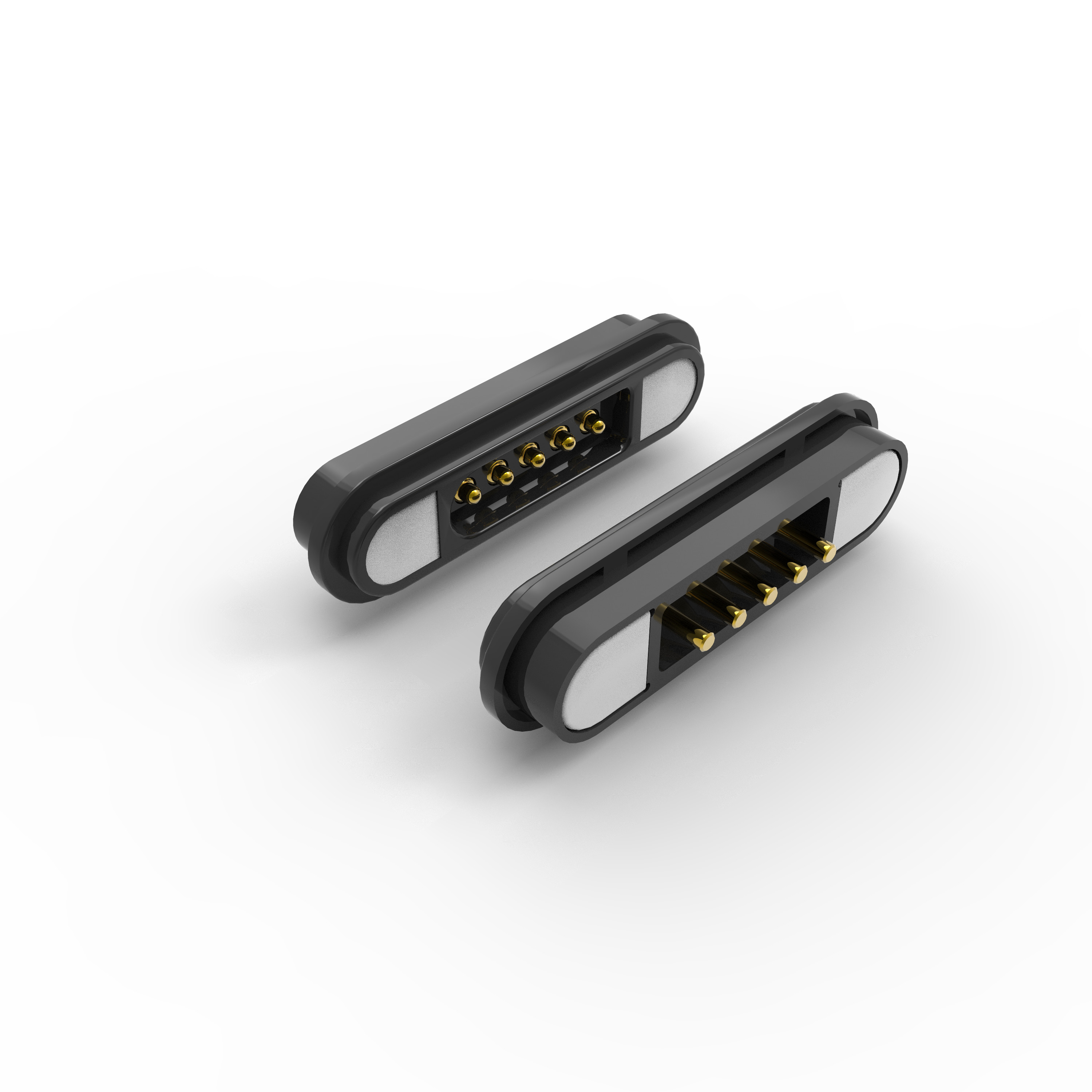

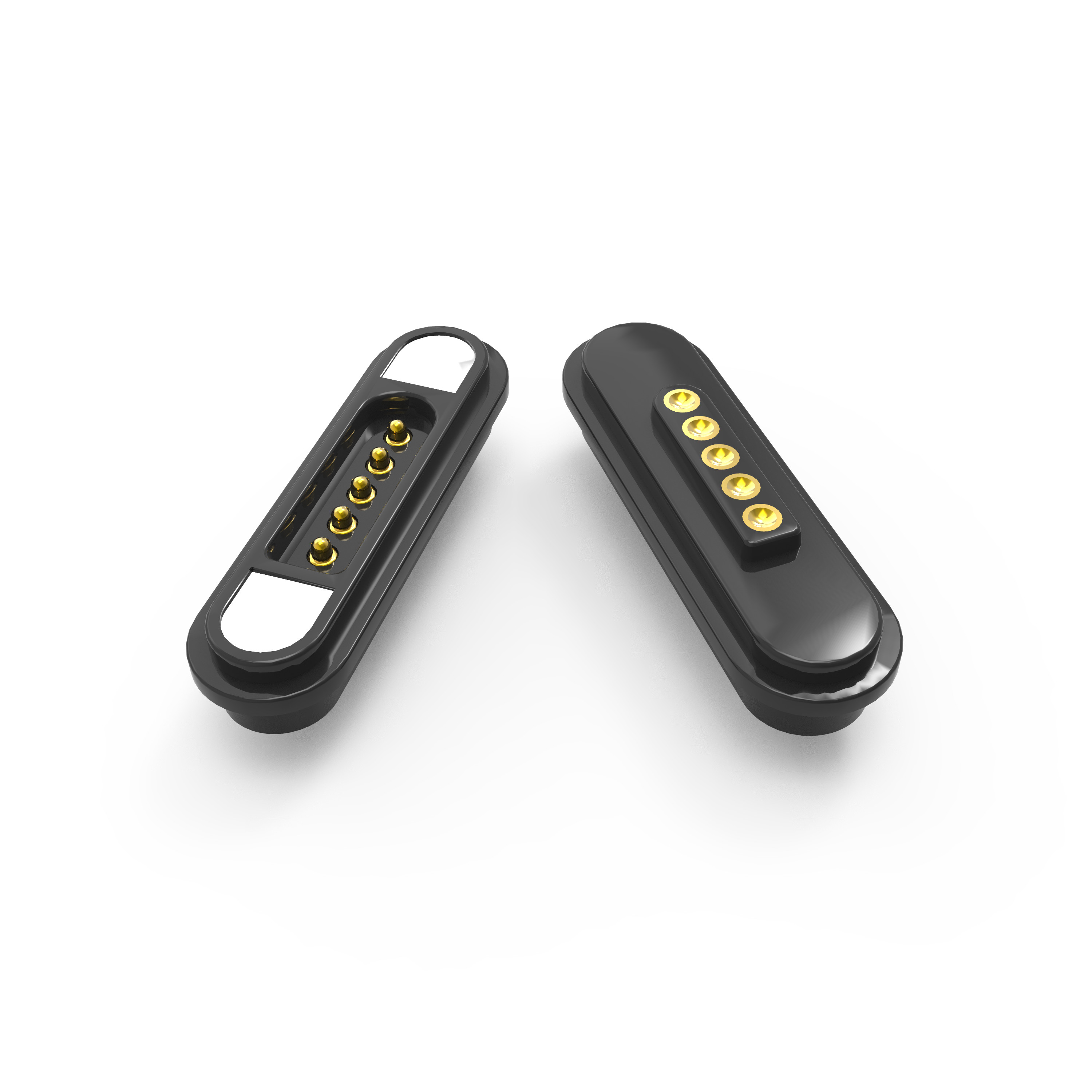

12 वी 5 पिन चुंबकीय कनेक्टर डीआईपी पुरुष और महिला चुंबकीय कनेक्टर 3 ए

5 पिन डीआईपी चुंबकीय कनेक्टर 3A पुरुष और महिला पावर चार्जर टर्मिनल

यह उत्पाद एकचुंबकीय डॉकिंग कनेक्टरके साथसोने की चांदी की सुई के संपर्क,एचटीएन प्लास्टिक के आवास, और एकनियोडियम चुंबकनीचे इसकी मुख्य विशेषताओं और विनिर्देशों का एक संरचित टूटना हैः

1सामग्री एवं निर्माण

पोगो पिन:संक्षारण प्रतिरोध और अच्छी चालकता के लिए सोने से ढकी पीतल (पीली धातु की सुई का हिस्सा)

प्लास्टिक का आवास: एचटीएन (उच्च तापमान नायलॉन) + 30% भराव, UL94 V-0 रेटिंग (ज्वाला retardant, स्व-बर्खास्त)काला रंग, उच्च तापमान प्रतिरोधी।

चुंबक:नियोडियमियम आयरन बोरॉन (NdFeB) स्थायी चुंबक(उच्च चुंबकीय शक्ति)

संक्षारण प्रतिरोध के लिए वैकल्पिक एपॉक्सी राल कोटिंग (48 घंटे के नमक छिड़काव परीक्षण को पास करता है) ।

2यांत्रिक गुण

वसंत बल: 80g ± 20g 1.0 मिमी की कार्य ऊंचाई पर।

डॉकिंग चुंबकीय बल:> 600 ग्राम(महिला-पुरुष के बीच मजबूत लगाव सुनिश्चित करता है) ।

सेवा जीवन:50,000+ संभोग चक्र(बार-बार उपयोग के लिए टिकाऊ) ।

शॉर्ट सर्किट विरोधी डिजाइन: आकस्मिक विद्युत शॉर्ट्स को रोकता है।

ध्रुवीयता चिह्न: सही विद्युत दिशा के लिए स्पष्ट पहचान।

3विद्युत गुण

नामित वोल्टेज:12 वी डीसी.

निरंतर धारा:3.0ए.

संपर्क प्रतिरोध:≤50mΩ(कुशल शक्ति हस्तांतरण के लिए कम प्रतिबाधा) ।

उच्च वोल्टेज परीक्षण:AC 1000V / DC 1000V, 0.5mA के लिए3 सेकंड(इन्सुलेशन अखंडता सुनिश्चित करता है) ।

4पर्यावरण और अनुपालन

RoHS और REACH के अनुरूप(खतरनाक पदार्थों से मुक्त) ।

लौ रेटिंग: UL94 V-0 (सख्त सुरक्षा आवश्यकताओं के लिए उपयुक्त)

5आवेदन

यह चुंबकीय कनेक्टर बहुमुखी हैः

1. पीसीबी सोल्डरिंग: सर्किट बोर्डों के लिए प्लग-इन माउंटिंग।

2. ओवरमॉल्डिंग/कोटिंग: सोल्डरीज के बाद कैप्सूल के साथ संगत.

3. टर्मिनल कनेक्शन: वायर टर्मिनलों के साथ इंटरफेस कर सकता है।

4. इंजेक्शन मोल्डिंग: मोल्ड असेंबली के लिए उपयुक्त है।

5. प्रत्यक्ष तार मिलाप: मैन्युअल तार लगाव की अनुमति देता है.

यू.पी.ई. क्यों चुनें:

.तेज़ प्रोटोटाइप: नमूनों के लिए 3-5 दिन

.लागत प्रभावी: प्रतिस्पर्धी एमओक्यू मूल्य निर्धारण

.गुणवत्ता आश्वासन: 100% स्वचालित परीक्षण

.उच्च तकनीक उत्पादनसटीक इंजीनियरिंग के साथ

.व्यवस्थित गुणवत्ता नियंत्रणनिरंतर प्रदर्शन के लिए

5 पिन चुंबकीय कनेक्टर पैरामीटरः

5पिन पुरुष कनेक्टर तकनीकी चित्र (मुख्य आयाम):

5पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र (मुख्य आयाम):

चुंबकीय कनेक्टर के फायदे:

1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;

2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।

3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;

4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;

5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;

6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;

8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;

9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग

दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)

10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);

11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;

12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0

आदेश कैसे दें
* आप हमें चित्र या नमूना भेजें

* हमारी पेशेवर इंजीनियरिंग टीम मूल्यांकन करती है

* आप चित्र का सामना करते हैं और हम आपको भेजने के लिए नमूना बनाते हैं

* आप नमूने का परीक्षण करते हैं और अनुमोदित करते हैं, फिर ऑर्डर देते हैं और 50% जमा का भुगतान करते हैं

* हम उत्पाद बनाना शुरू करते हैं

* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं

* हम आपको डीएचएल, टीएनटी, यूपीएस, फेडेक्स के साथ उत्पादों को वितरित करते हैं

भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि

भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी

नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस

उत्पादन का समयः10-15कामकाजी दिन

के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका

व्यापार अवधिःEXW

माल ढुलाईःहवाई, समुद्री, एक्सप्रेस

सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
