| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC0350A / VIC0350B |
| दस्तावेज: | VIC0350A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय 3 पिन कनेक्टर | सामग्री: | THN, पीतल C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| वोल्टेज: | 12V | मौजूदा: | 3A |
| चुंबकीय बल: | 600 ग्राम | यांत्रिक जीवन: | 50000 चक्र मिनट |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| रंग: | काला पीला | ||
| प्रमुखता देना: | 3A चुंबकीय 3 पिन कनेक्टर,पुरुष पोगो चुंबकीय कनेक्टर,पोगो चुंबकीय कनेक्टर 12V |
||

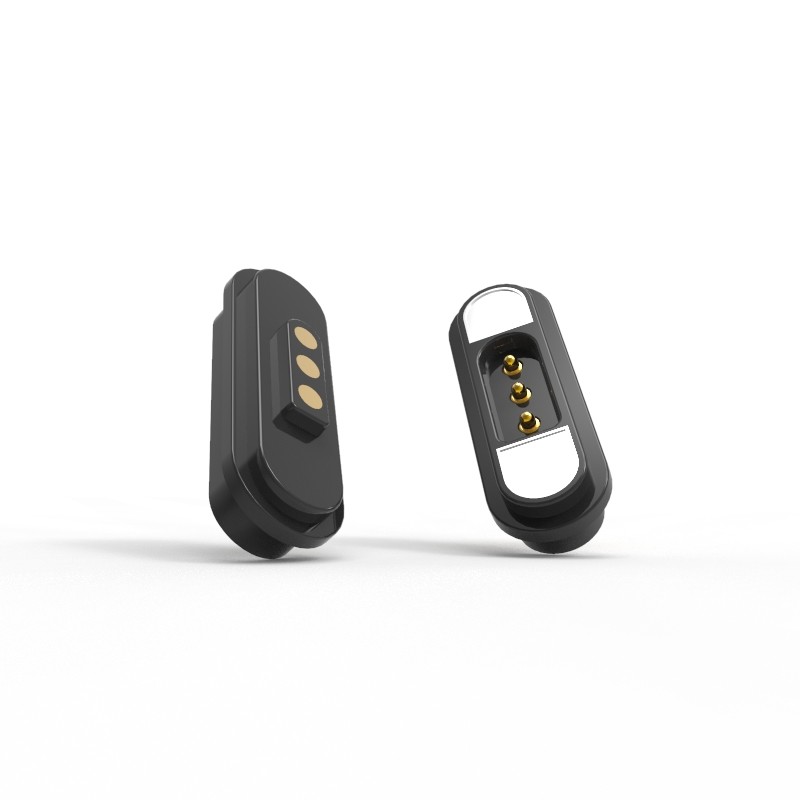

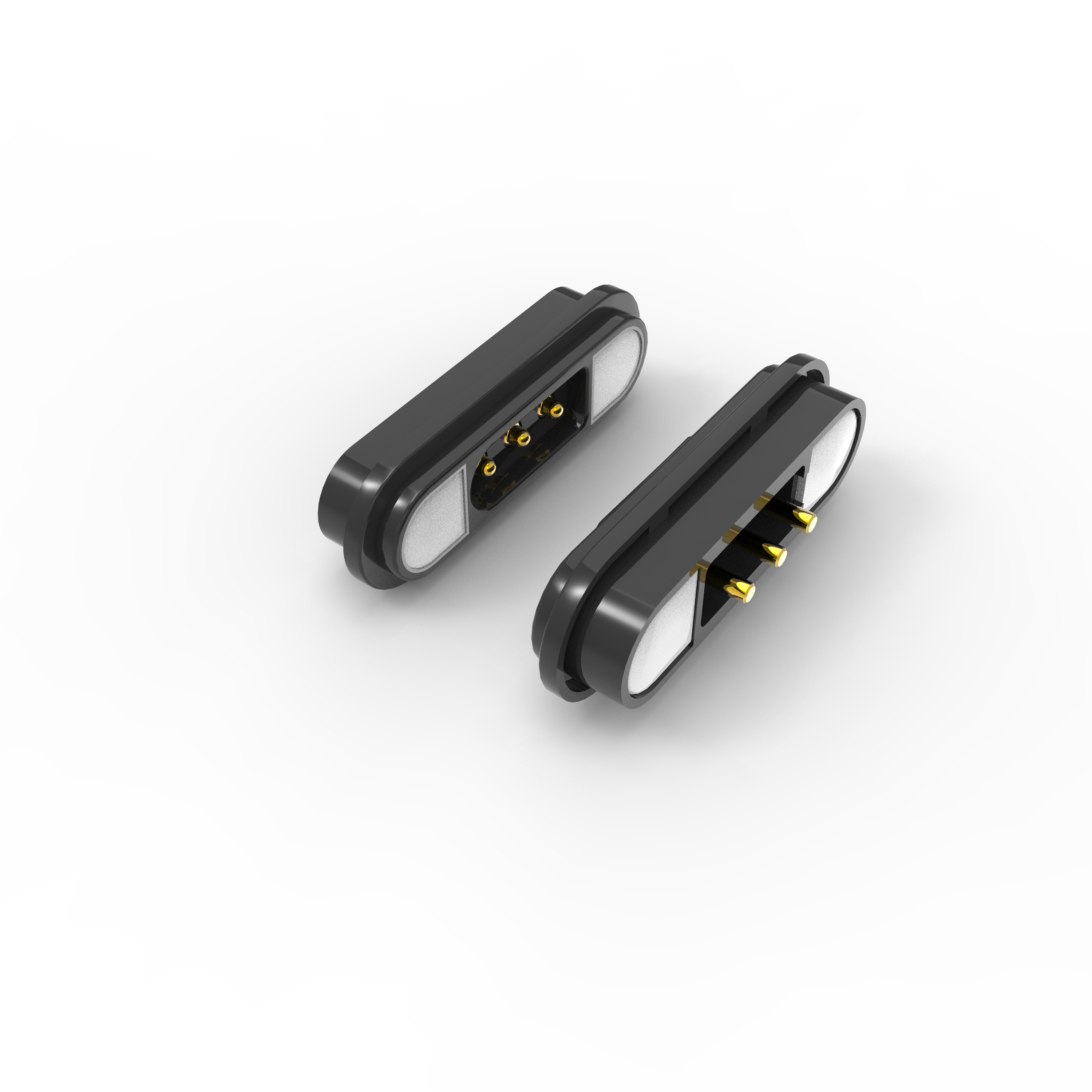

3A 3पिन पुरुष महिला डीआईपी पोगो पिन चुंबकीय कनेक्टर THN प्लास्टिक के साथ
...उत्पाद के आवेदन की व्याख्या (निम्नलिखित तक सीमित नहीं):
1. पीसीबी बोर्ड को प्लग-इन से मिलाया जा सकता है;
2. मिलाप के बाद, बोर्ड को ढाला और लेपित किया जा सकता है;
3पीसीबी बोर्ड को टर्मिनल से जोड़ा जा सकता है।
4. मोल्ड मोल्डिंग और इंजेक्शन मोल्डिंग हो सकती है;
5तार को सीधे मिलाया जा सकता है।
हम अपने ग्राहकों के लिए 2 डी, 3 डी विकास की पेशकश कर सकते हैं, और हमारे ग्राहकों के लिए परीक्षण के विभिन्न प्रकार प्रदान कर सकते हैं हमारे ग्राहकों के लिए गुणवत्ता सुनिश्चित करने के लिए पोगो पिन, पोगो पिन कनेक्टर,यूएसबी और केबल के साथ चुंबकीय पोगो पिन चार्जिंग कनेक्टर.
यह सुनिश्चित करने के लिए चुंबकीय कनेक्टर आवेदन को पूरा करने के लिए, हम अपने ग्राहकों के लिए उत्पाद की गुणवत्ता सुनिश्चित करने के लिए शिपमेंट से पहले उत्पादों के लिए परीक्षण होगा
*उत्पाद पर्यावरण संरक्षण सामग्री, ROHS, REACH को अपनाता है;
*चुंबकीय नर और मादा डॉकिंग का आकर्षण बल 600G से अधिक है।
*चुंबकीय शक्ति कनेक्टर शॉर्ट सर्किट विरोधी संरचना डिजाइन है;
*ध्रुवीयता और विद्युत दिशा स्पष्ट रूप से पहचानी जाती है।
*(चुंबक को एपॉक्सी राल से लेपित किया जा सकता है, और नमक छिड़काव परीक्षण 48 घंटे पारित कर सकता है।)
*पिन पैर पीसीबी बोर्ड पर तय हैं, और पिन अंतर का आकार स्थिर है।
...उत्पाद के आवेदन की व्याख्या (निम्नलिखित तक सीमित नहीं):
1पीसीबीबोर्ड को प्लग-इन से मिलाया जा सकता है।
2मोल्ड और इंजेक्शन मोल्डिंग;
3 पिन चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
3 पिन चुंबकीय कनेक्टर |
|
पिन |
3पिन या अनुकूलित |
|
पिच |
2.80 मिमी |
|
प्रकार |
डीआईपी |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
चुंबक |
नियोडियम लोहे का बोरॉन |
|
चुंबकीय ग्रेड |
N52 ((आवश्यकता के रूप में) |
|
चुंबकीय बल |
600 जी |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
वर्तमान |
3ए |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
High वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |

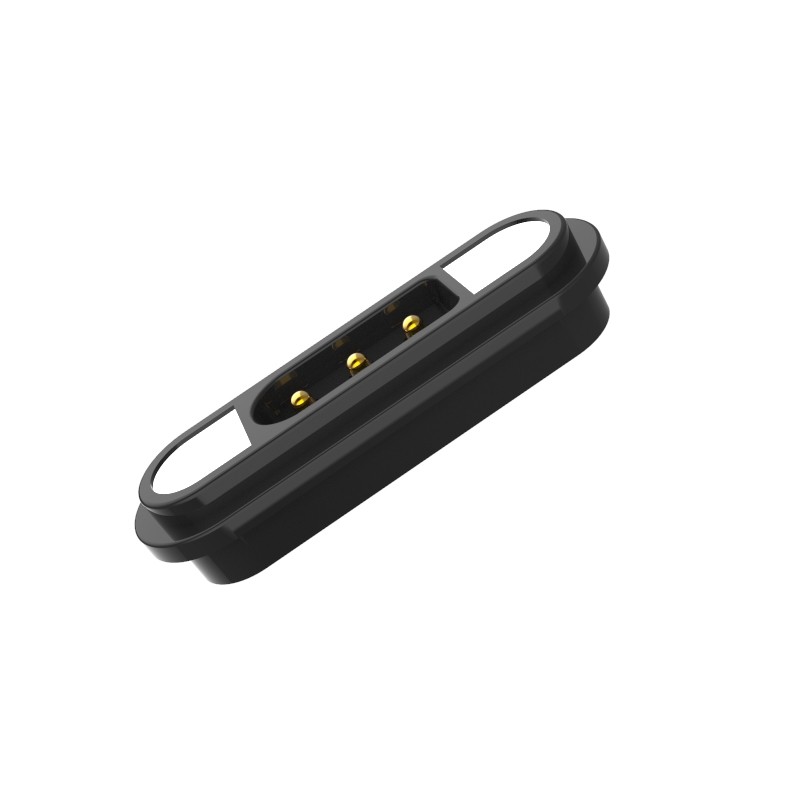

3 पिन पुरुष डीआईपी चुंबकीय कनेक्टरः

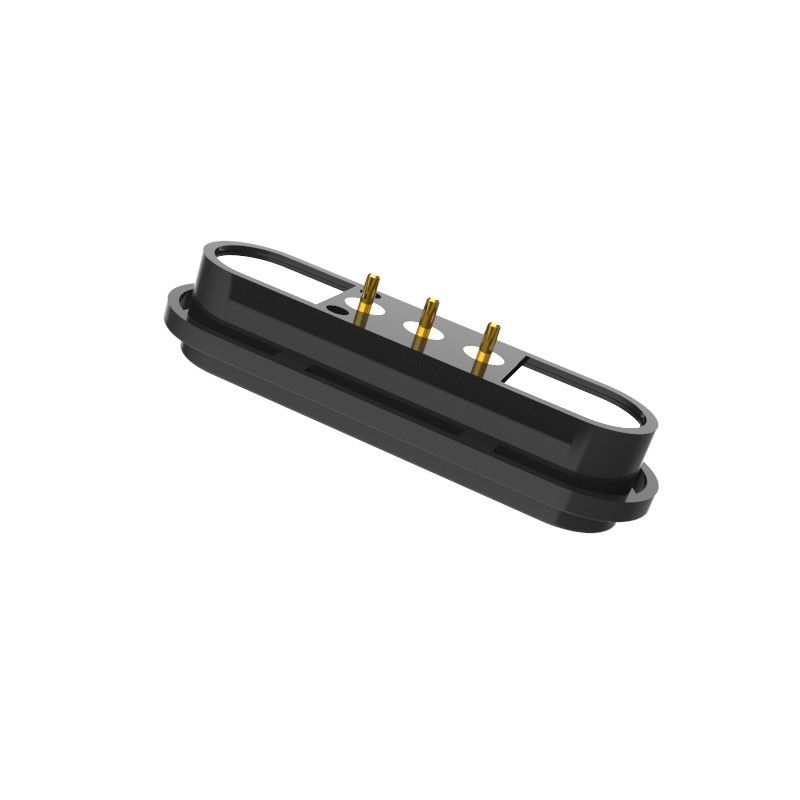

3 पिन महिला डीआईपी चुंबकीय कनेक्टरः
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग
दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
ग्राहक यूपीई को क्यों चुनते हैं?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
7उत्पाद पर्यावरण मानक
चुंबकीय कनेक्टर अनुप्रयोगः
आदेश कैसे दें
* आप हमें चित्र या नमूना भेजें
* हमारी पेशेवर इंजीनियरिंग टीम मूल्यांकन करती है
* आप चित्र का सामना करते हैं और हम आपको भेजने के लिए नमूना बनाते हैं
* आप नमूने का परीक्षण करते हैं और अनुमोदित करते हैं, फिर ऑर्डर देते हैं और 50% जमा का भुगतान करते हैं
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम आपको डीएचएल, टीएनटी, यूपीएस, फेडेक्स के साथ उत्पादों को वितरित करते हैं
हम डिजाइन सेवा प्रदान कर सकते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
किसी भी प्रश्न के लिए, कृपया भेजेंसंघ@upetech.net
