| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC0700A / VIC0700 |
| दस्तावेज: | VIC0700A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पी.ई |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | सामग्री: | THN, पीतल C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| वोल्टेज: | 12V | मौजूदा: | 5A |
| चुंबकीय बल: | 600 ग्राम | यांत्रिक जीवन: | 50000 चक्र मिनट |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| रंग: | काला पीला | ||
| प्रमुखता देना: | 12 वी चुंबकीय कनेक्टर,5A चुंबकीय कनेक्टर,5 पिन पीसीबी चुंबकीय कनेक्टर |
||

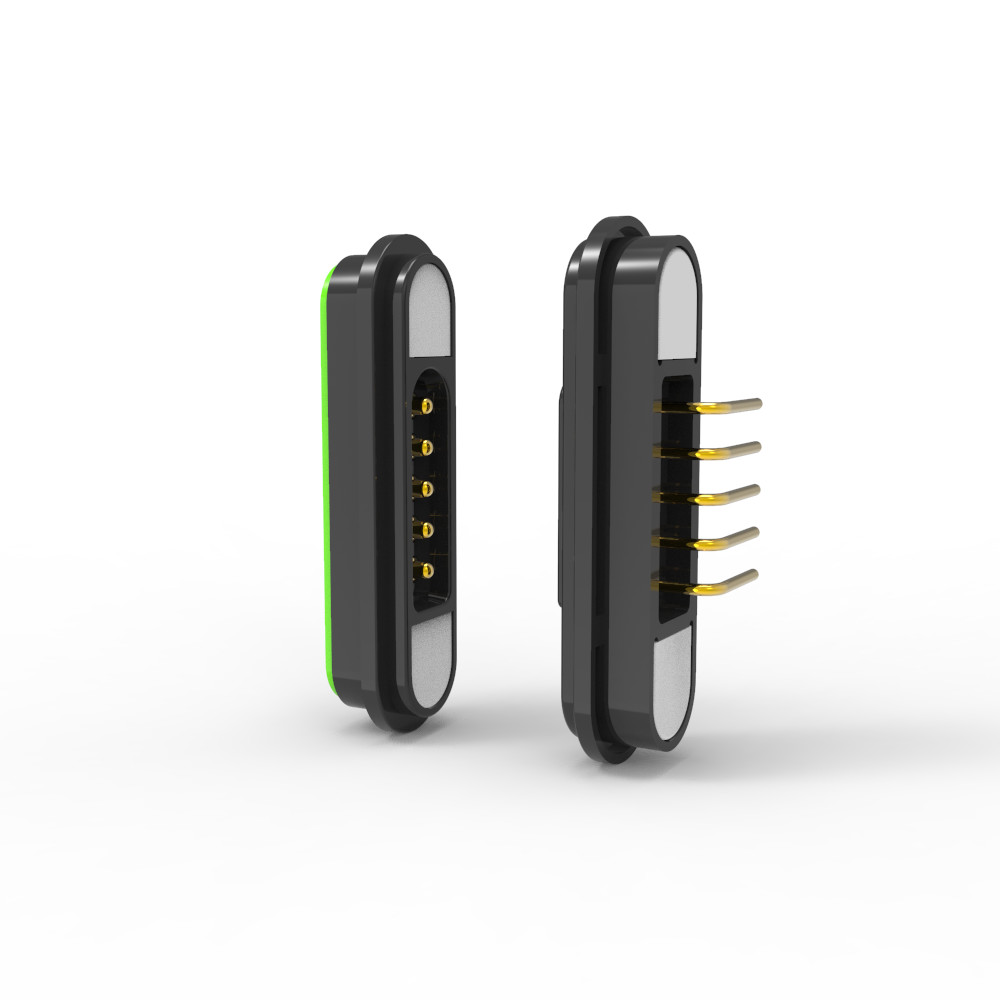

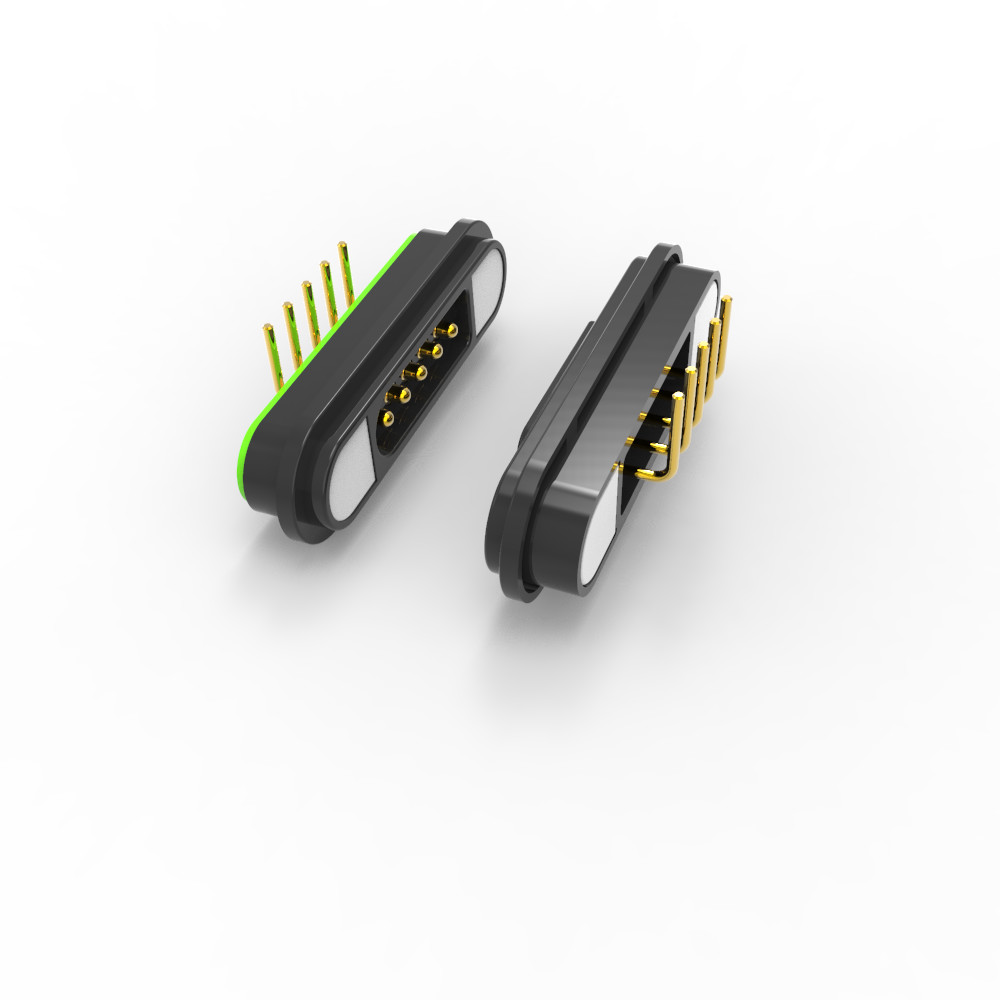

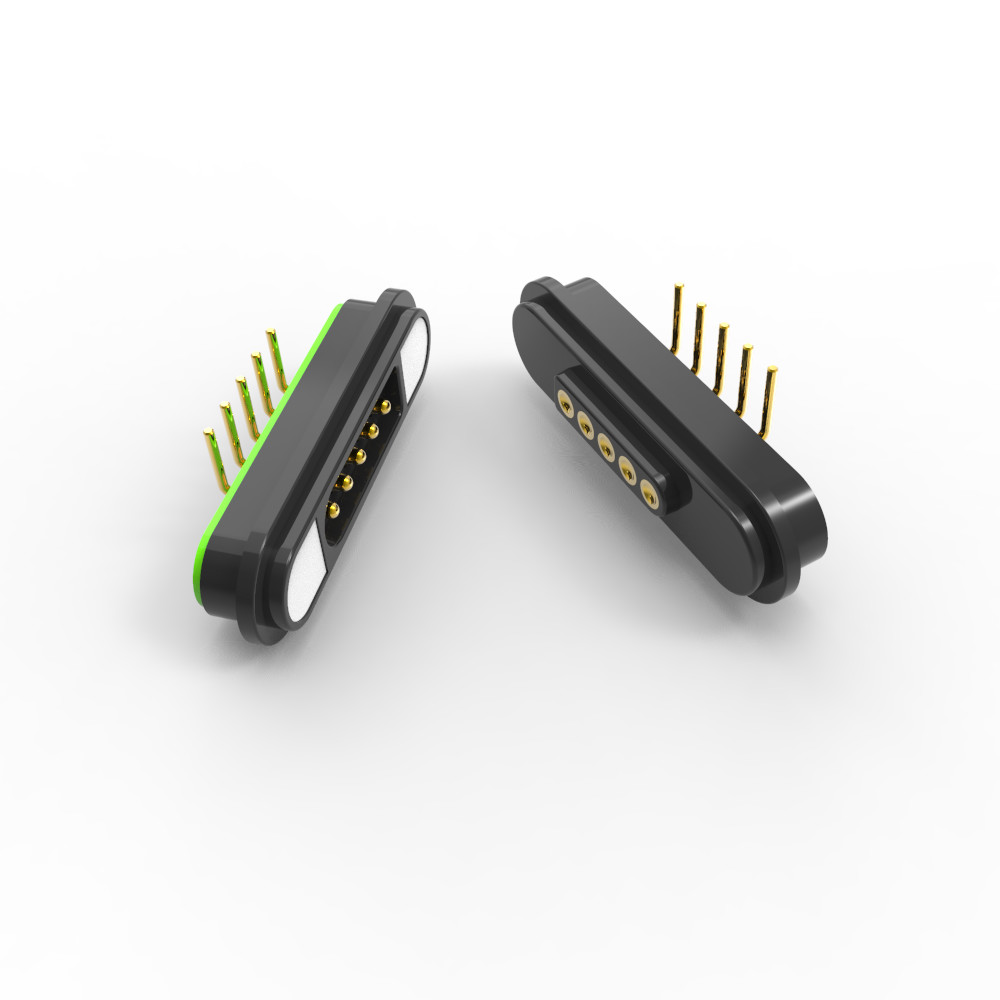

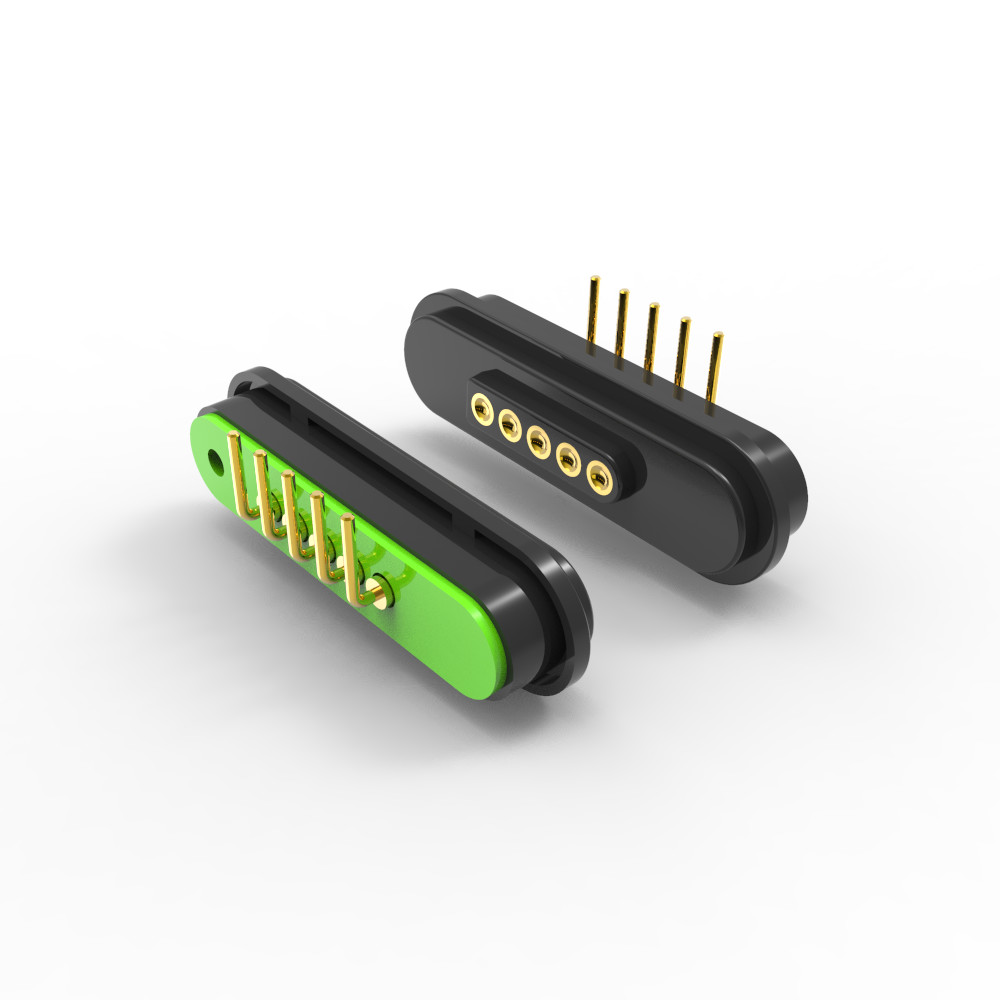

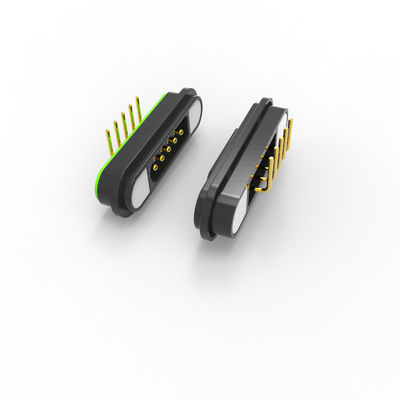

DC12V 5A 5पिन पीसीबी चुंबकीय कनेक्टर्स के साथ सही कोण पोगो पिन.
चुंबकीय कनेक्टर्स पीले धातु सुई भाग पीतल सतह के साथ सोने के चढ़ाना है;
प्लास्टिक सामग्री HTN+30% UL94 V-0 काली है, जो उच्च तापमान का सामना कर सकती है।
सही कोण पोगो पिन चुंबकीय कनेक्टर चुंबक उच्च प्रदर्शन स्थायी चुंबक नियोडियम लोहे बोरॉन, 5 पिन चुंबकीय कनेक्टर विरोधी शॉर्ट-सर्किट संरचना डिजाइन है,ध्रुवीयता और विद्युत दिशा स्पष्ट रूप से पहचानी जाती है.
यूपीई चुंबकीय कनेक्टर्स का एक पेशेवर निर्माता है, साथ ही हमारे पास आपकी आवश्यकताओं को पूरा करने के लिए हमारे अपने पेशेवर डिजाइनर हैं।
चुंबकीय पोगो पिन कनेक्टर अनुप्रयोग स्पष्टीकरण (निम्नलिखित तक सीमित नहीं):
1. पीसीबी बोर्ड एक प्लग-इन के साथ मिलाया जा सकता है
2मोल्ड और इंजेक्शन मोल्डिंग
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग
दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
ग्राहक यूपीई को क्यों चुनते हैं?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
7उत्पाद पर्यावरण मानक
5 पिन चुंबकीय कनेक्टर पैरामीटरः
|
पिच |
2.2 मिमी |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
वर्तमान |
5ए |
|
वोल्टेज |
DC 12V |
|
चुंबकीय बल |
600 ग्राम |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
उच्च वोल्टेज परीक्षणः |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
5 पिन पुरुष सही कोण चुंबकीय कनेक्टरः
5 पिन महिला सही कोण चुंबकीय कनेक्टरः
चुंबकीय कनेक्टर अनुप्रयोगः
किसी भी प्रश्न के लिए, कृपया भेजेंसंघ@upetech.net
