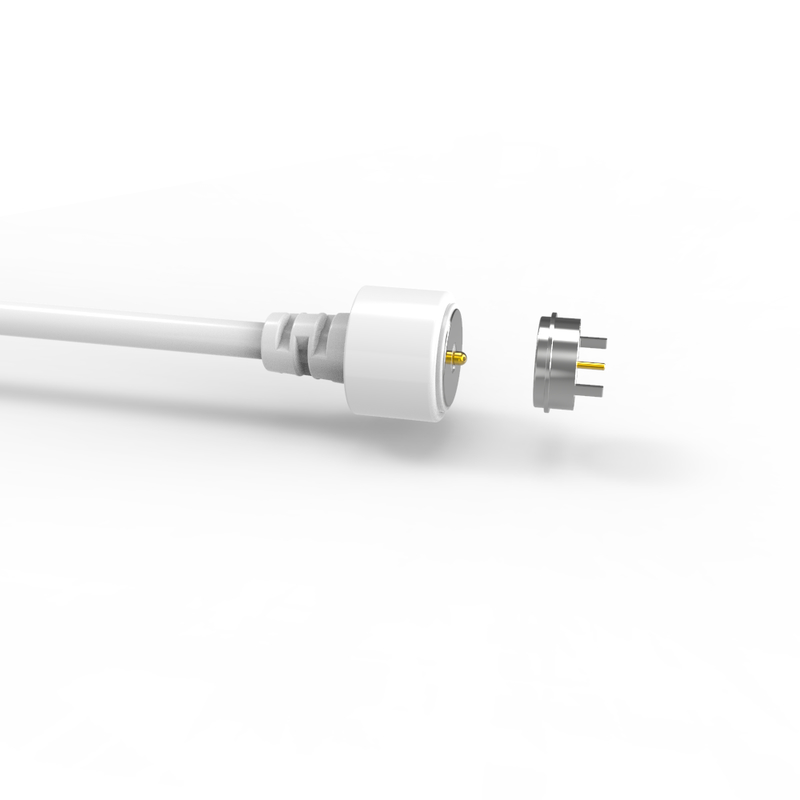

चिकित्सा उपकरण के लिए कस्टम डीसी चुंबकीय बिजली केबल कनेक्टर

चिकित्सा उपकरणों के लिए कस्टम डीसी चुंबकीय पावर केबल कनेक्टर, चुंबकीय केबल कनेक्टर में स्वचालित अवशोषण, आसान संचालन का लाभ होता है। पोगो पिन में अच्छी विद्युत चालकता होती है, जो गंभीर वातावरण में आसानी से खराब नहीं होती है।

UPE एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हमारे पास आपकी किसी भी आवश्यकता को पूरा करने और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करने के लिए अपने पेशेवर डिज़ाइनर हैं। विभिन्न ग्राहक आवश्यकताओं के अनुसार विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को डिज़ाइन किया जा सकता है।

हम सुरक्षित, विश्वसनीय और उच्च गुणवत्ता वाले उत्पाद प्रदान करने के लिए प्रतिबद्ध हैं जो ग्राहकों की अपेक्षाओं से अधिक हैं।

गुणवत्ता, अखंडता और बेहतर सेवा वे मुख्य सिद्धांत हैं जिनका हम दृढ़ता से समर्थन करते हैं। हम एक साथ बढ़ने और सफल होने के लिए अधिक भागीदारों के साथ सहयोग करने के लिए ईमानदारी से तत्पर हैं

पुरुष चुंबकीय केबल कनेक्टर:

...सामग्री:
पोगो पिन: पीतल (प्लंजर और बैरल प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni);
आवास: सफेद एलसीपी+30%जीएफ यूएल94 वी-0;
चुंबक: NdFeB N52 प्लेटिंग Ni;
केबल: सफेद ओडी 3.5*2सी (टीसी65*0.08),
वायर जैकेट: सफेद टीपीई 80ए।
कनेक्टर जैकेट: सफेद टीपीई 80ए..
...यांत्रिक:
स्प्रिंग बल: 70g±20g, 1.0 मिमी वर्किंग स्ट्रोक पर।
पूर्ण स्ट्रोक: 1.2 मिमी।
यांत्रिक जीवन: 10000 चक्र मिन..
...विद्युत:
वोल्टेज: 12 वी।
वर्तमान: 3ए।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...आरओएचएस या रीच अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48 एच।

महिला चुंबकीय कनेक्टर:

..सामग्री:
पिनर: लीड-फ्री सी6801, प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni;
आवास: सफेद एलसीपी+30%जीएफ यूएल94 वी-0 ;
शेल: लीड-फ्री सी6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
....विद्युत:
वोल्टेज: 12.0 वी।
वर्तमान: 3.0ए।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...आरओएचएस या रीच अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेट करना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।

 ध्यान दें:
1. चुंबक NdFeB सामग्री का उपयोग करता है, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है (उच्च तापमान, टूटे हुए, समान ध्रुव कनेक्शन को छोड़कर)

2. चुंबक चुंबकीय क्षेत्र हस्तक्षेप मौजूद है

3. शॉर्ट-सर्किट सुरक्षा डिज़ाइन कर सकते हैं

चुंबकीय कनेक्टर कैसे काम करते हैं?

.दोनों तरफ चुंबकीय रूप से एक दूसरे के करीब रखे जाने पर जुड़ते हैं
.प्लग के पीछे की रोशनी इंगित करती है कि बिजली बह रही है
.जब किनारों को अलग किया जाता है, तो बिजली का प्रवाह तुरंत बंद हो जाता है
.वे शॉर्ट सर्किट से बचते हैं क्योंकि कनेक्टर एक दूसरे को पीछे हटाते हैं, और यदि वे आकर्षित करते हैं तो यह अछूते भागों पर होता है (क्योंकि दोनों कनेक्टर समान चुंबकीय ध्रुव को मुक्त करते हैं)

सर्कुलर 2पिन चुंबकीय केबल कनेक्टर पैरामीटर:

सर्कुलर 2पिन  पुरुष चुंबकीय केबल कनेक्टर तकनीकी आरेखण

सर्कुलर 2पिन  महिला चुंबकीय कनेक्टर तकनीकी आरेखण

सिफारिश की गईपीसीबी लेआउट

चुंबकीय कनेक्टर के लाभ:

1) स्वचालित अवशोषण जुड़ा हुआ अनुभव; आसान संचालन;

2) डिवाइस को आसानी से हटाने के लिए एक चुंबकीय इंटरफ़ेस का उपयोग करता है।

3) उच्च जीवन चक्र। यह 50,000-300,000 पुन: संलग्नक जीवनकाल का समर्थन करता है;

4) जलरोधक डिज़ाइन को अनुकूलित करना आसान है, महिला धूल-प्रूफ और वाटरप्रूफ (IP68) प्राप्त कर सकती है;

5) एक उच्च करंट (3A-20A) का समर्थन करें, तेजी से रिचार्ज करें;

6) उत्कृष्ट संक्षारण रेटिंग (48H-120H) कठोर वातावरण को पूरा करती है；

7) उत्पाद के आकार से मेल खाने के लिए आकार अनुकूलित, उत्पाद बिक्री बिंदु में सुधार;

8) चुंबक स्थिति, दिशा को अलग करने के लिए दोहरे सर्किट सुरक्षा तक पहुंचने के लिए चुंबक और संरचना का उपयोग (यह उपयोगकर्ता-उन्मुख और उपयोगकर्ता के अनुकूल है)9) उत्कृष्ट मापनीयता इंटरफ़ेस, प्राप्त किया जा सकता है (पावर सिग्नल वीडियो ऑडियो जैक आदि);

10) विकास का समय कम है, अनुकूलन के लिए कम लागत वाला मोल्ड;

11) एक विश्वसनीय उच्च आरएफ सिग्नल ट्रांसमिशन प्रदान करें। हमारा कनेक्टर यूएसबी 2.0 है

उत्पाद अनुप्रयोग क्षेत्र हैं:

1

.पहनने योग्य उपकरण, बुद्धिमान स्थिति उपकरण, बच्चों की स्मार्ट कलाईबंद, स्मार्ट घड़ियां, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट, आदि) डेटा केबल, चार्जिंग केबल, चुंबकीय पट्टी तार अंत कनेक्शन2. चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, ऑडियो-विजुअल उपकरण

3. विमानन, एयरोस्पेस इलेक्ट्रॉनिक, सैन्य संचार

4. ऑटोमोटिव, कार नेविगेशन, परीक्षण और माप उपकरण

5. उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र।)

ग्राहक UNION क्यों चुनते हैं?

1. पेशेवर अनुकूलन सेवा

विभिन्न ग्राहक आवश्यकताओं के अनुसार विभिन्न उत्पादों और समाधानों को डिज़ाइन किया जा सकता है

2. तेज़ नमूना उत्पादन क्षमता

मानक उत्पाद 2-3 दिन का नमूना, नया कस्टम नमूना 7 कार्य दिवस, मोल्ड खोलने वाला उत्पाद 12 दिन

3. सख्त गुणवत्ता नियंत्रण प्रणाली

गुणवत्ता की अवधारणा पूरे उत्पादन और निरीक्षण प्रक्रिया में चलती है, और ग्राहक संतुष्टि की गुणवत्ता सुनिश्चित करने के लिए प्रत्येक प्रक्रिया को सख्ती से नियंत्रित करती है।

4. आयातित घटकों के साथ प्रसंस्करण

कुछ सुई शाफ्ट आयातित सटीक खराद से मशीनीकृत होते हैं,

और अधिकांश सुई शाफ्ट उच्च स्थिरता के लिए आयातित कोल्ड स्टैम्पिंग से बने होते हैं।
5. उच्च-सटीक परीक्षण उपकरण

उत्पाद की गुणवत्ता में लगातार सुधार करने के लिए सटीक और सटीक परीक्षण प्रदान करें

6. उचित लागत नियंत्रण प्रक्रियाएं

लागत बचाएं, अपशिष्ट को खत्म करें, प्रक्रियाओं का अनुकूलन करें, और लागत प्रतिस्पर्धात्मकता को उजागर करें

7. उत्पाद पर्यावरण मानक।

उत्पाद यूरोपीय संघ आरओएचएस मानक को पूरा करता है और हैलोजन को पूरा करता है

UPE से चुंबकीय केबल कनेक्टर कैसे ऑर्डर करें

चरण 1: अपनी आवश्यकताएं सबमिट करें

इन प्रमुख विवरणों को प्रदान करें:
✅

प्रसव के बाद: निरीक्षण करें:✅

प्रसव के बाद: निरीक्षण करें:✅

प्रसव के बाद: निरीक्षण करें:.आकार/आकार (उदाहरण के लिए, गोलाकार Ø5mm, समकोण)
.वर्तमान रेटिंग (उदाहरण के लिए, 8A फास्ट चार्जिंग)
.आईपी रेटिंग (उदाहरण के लिए, आईपीएक्स8 वाटरप्रूफ)

.सिग्नल प्रकार (उदाहरण के लिए, यूएसबी 2.0 + 12V पावर)

सौंदर्यशास्त्र (रंग, ब्रांडिंग, सतह खत्म)
✅

प्रसव के बाद: निरीक्षण करें:चरण 2: उद्धरण और समझौता

UPE प्रदान करता है:
.यूनिट मूल्य निर्धारण (5K+ ऑर्डर के लिए वॉल्यूम छूट)
.लीड टाइम (प्रोटोटाइपिंग + बड़े पैमाने पर उत्पादन)
.भुगतान शर्तें (उदाहरण के लिए, 50% जमा, 50% पूर्व-शिपमेंट)
अंतिम रूप दें: MOQ, डिलीवरी शेड्यूल, पैकेजिंग

चरण 3: ऑर्डर की पुष्टि करें और भुगतान करें

एक पीओ या औपचारिक आदेश समझौते पर हस्ताक्षर करें
के माध्यम से सुरक्षित रूप से भुगतान करें:

.बैंक ट्रांसफर (SWIFT/TT)
.पेपैल
.लेटर ऑफ क्रेडिट (थोक ऑर्डर के लिए)
चरण 4: उत्पादन और शिपिंग

✅
प्रसव के बाद: निरीक्षण करें:✅

प्रसव के बाद: निरीक्षण करें:शिपिंग:

.EXW
.ट्रैक करने योग्य लॉजिस्टिक्स (डीएचएल, फेडेक्स, समुद्री माल)
चरण 5: गुणवत्ता आश्वासन

✅
प्रसव के बाद: निरीक्षण करें:✅

प्रसव के बाद: निरीक्षण करें:.आयामी सटीकता
.सिग्नल/पावर प्रदर्शन
.फिनिश स्थिरता
भुगतान अवधि:

50% जमा (अग्रिम भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।

50% शेष (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।

भुगतान विधि:

टी/टी (बैंक ट्रांसफर), पेपैल, ओसीबीसी बैंक

सिफारिश:

नमूनों के लिए पेपैल का उपयोग करें (अधिक सुरक्षित)।

थोक ऑर्डर के लिए टी/टी का उपयोग करें (कम शुल्क)।
