| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | C1105A01-A2 / RM-1105-B01-21 |
| दस्तावेज: | C1105A01-A2.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $2-$5 |
| पैकेजिंग विवरण: | पी.ई |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | सामग्री: | टीपीई, पीपी, पीतल |
|---|---|---|---|
| स्प्रिंग का बल: | 200g±20g,0.8 मिमी के कामकाजी स्ट्रोक पर | यांत्रिक जीवन: | 10000 चक्र मिनट। |
| वोल्टेज: | 12V | मौजूदा: | 6A |
| रंग: | काला | केबल लंबाई: | 500 मिमी |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| प्रमुखता देना: | अनुकूलित चुंबकीय केबल कनेक्टर,चुंबकीय केबल कनेक्टर 6A,12 वी 2 पिन चुंबकीय चार्जर |
||

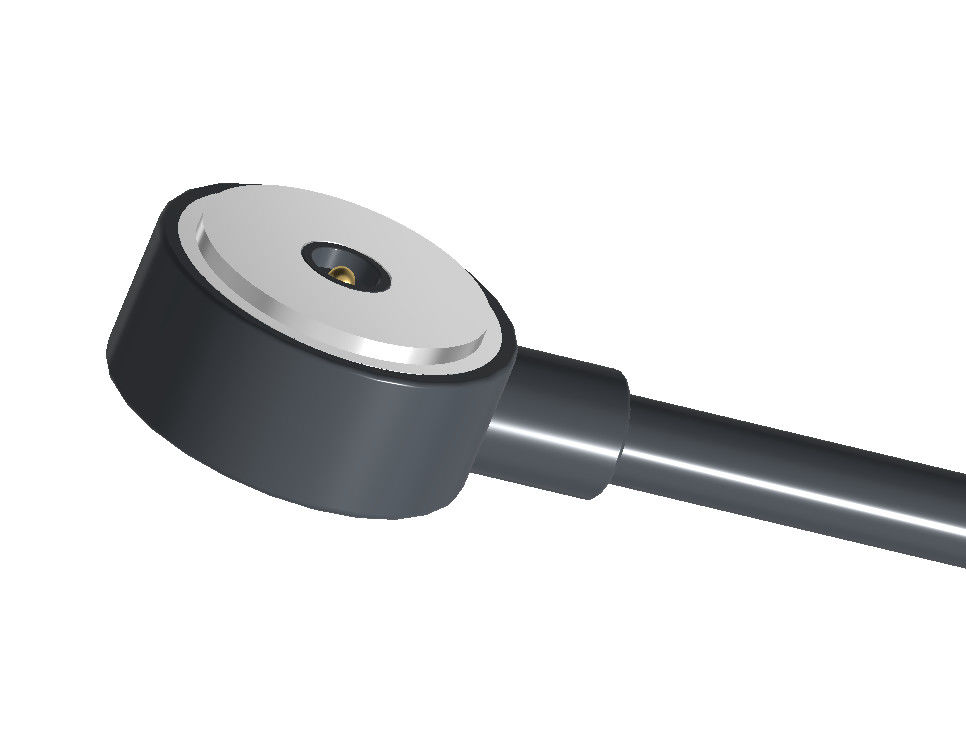

बुद्धिमान वस्त्रों और हीटिंग वस्त्रों के लिए 2 पिन 6 ए चुंबकीय केबल कनेक्टर, वायु शोधक के लिए अनुकूलित उच्च वर्तमान डीसी चुंबकीय केबल कनेक्टर,यूपीई उच्च धारा चुंबकीय कनेक्टर और चुंबकीय केबल pogo पिन कनेक्टर पर ध्यान केंद्रित.
चुंबकीय कनेक्टर व्यास 16 मिमी है, चुंबकीय केबल कनेक्टर केबल लंबाई 500 मिमी है, 6 ए उच्च वर्तमान 2pin चुंबकीय केबल कनेक्टर सामग्री और कोटिंग ROHS और REACH मानकों के अनुरूप है
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव, आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलगदिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
ग्राहक यूपीई को क्यों चुनते हैं?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
मानक उत्पाद 2-3 दिन नमूना, नए कस्टम नमूना 7 कार्य दिवसों, मोल्ड खोलने उत्पाद 12 दिन
3सख्त गुणवत्ता नियंत्रण प्रणाली
गुणवत्ता की अवधारणा पहले पूरी उत्पादन और निरीक्षण प्रक्रिया के माध्यम से चलती है, और ग्राहकों की संतुष्टि की गुणवत्ता सुनिश्चित करने के लिए प्रत्येक प्रक्रिया को सख्ती से नियंत्रित करती है।
4आयातित घटकों के साथ प्रसंस्करण
सूई शाफ्टों की एक छोटी संख्या आयातित परिशुद्धता lathes से मशीनीकृत कर रहे हैं, और सुई शाफ्ट के अधिकांश उच्च स्थिरता के लिए आयातित ठंड स्टैम्पिंग से बने हैं।
5उच्च परिशुद्धता परीक्षण उपकरण
उत्पाद की गुणवत्ता में निरंतर सुधार के लिए सटीक और सटीक परीक्षण प्रदान करना
6उचित लागत नियंत्रण प्रक्रियाएं
लागत में बचत, अपशिष्ट को समाप्त करना, प्रक्रियाओं को अनुकूलित करना और लागत प्रतिस्पर्धात्मकता को उजागर करना
7उत्पाद पर्यावरण मानक
उत्पाद यूरोपीय संघ के ROHS मानक को पूरा करता है और हेलोजन-
चुंबकीय कनेक्टर पैरामीटर सूचीः
|
संपर्क |
2 पी चुंबकीय चूषण पुरुष |
|
केबल |
OD4.8 2C 18AWG काले जाल से ढका हुआ साधारण बुना हुआ बाहरी कंबल |
|
बाहरी मॉडल |
ब्लैकटीपीई |
|
आंतरिक मॉडल |
ल्यूसेंस पीपी |
|
वसंत बल |
200 ग्राम ± 20 ग्राम, 0.8 मिमी कार्यरत स्टोर्क पर। |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
6A |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50 मीटर अधिकतम (पीआईएन) |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
तार को जोड़ने की विधि:
पिन 1: वीसीसी के लिए लाल तार
पिन 4: Gnd के लिए काली तार

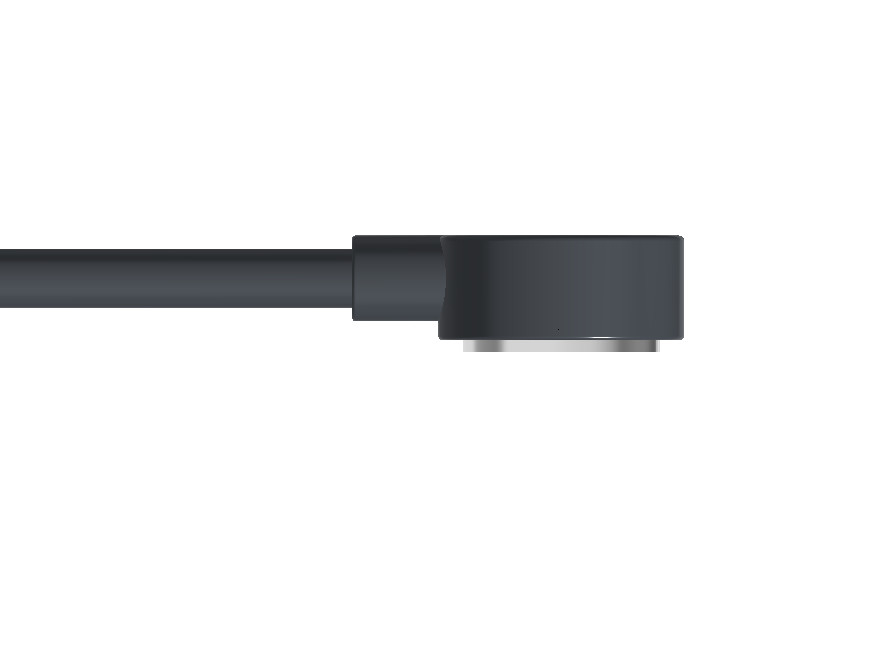

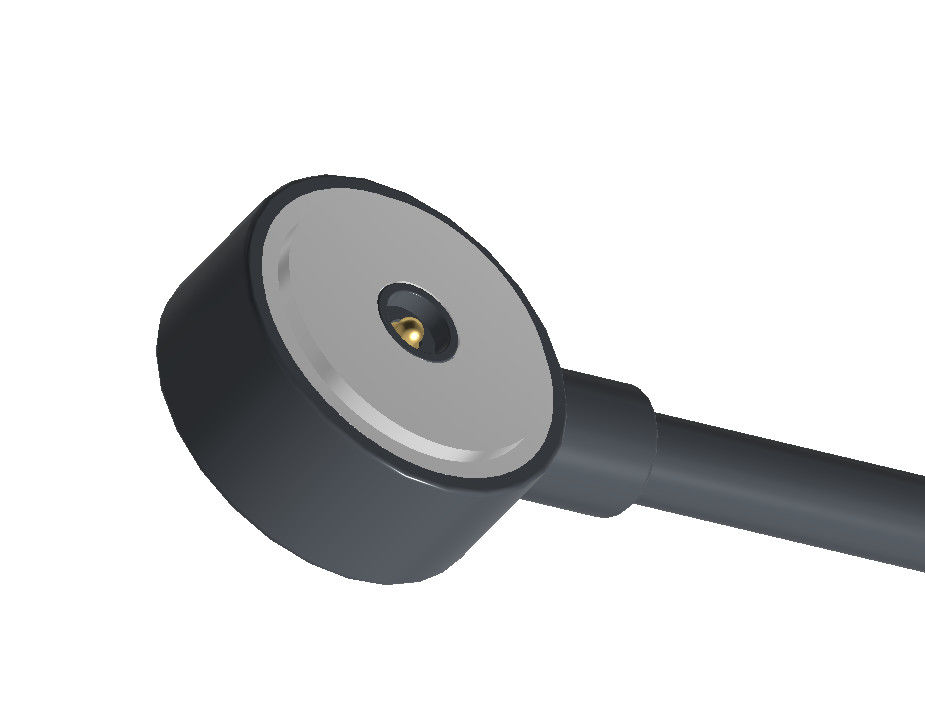

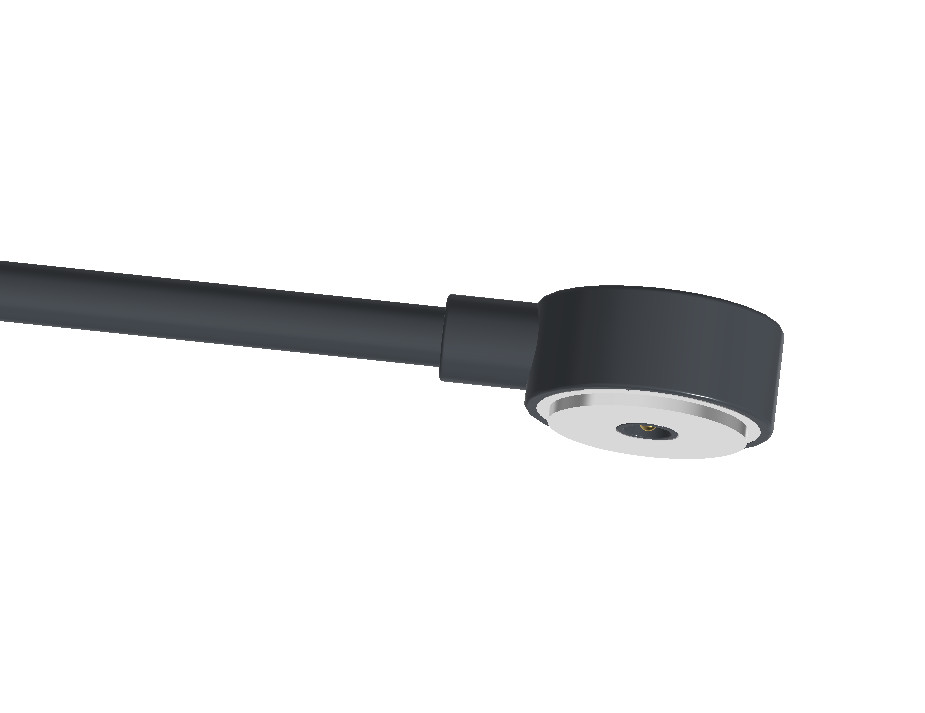

2 पिन पुरुष चुंबकीय केबल कनेक्टर विनिर्देशः

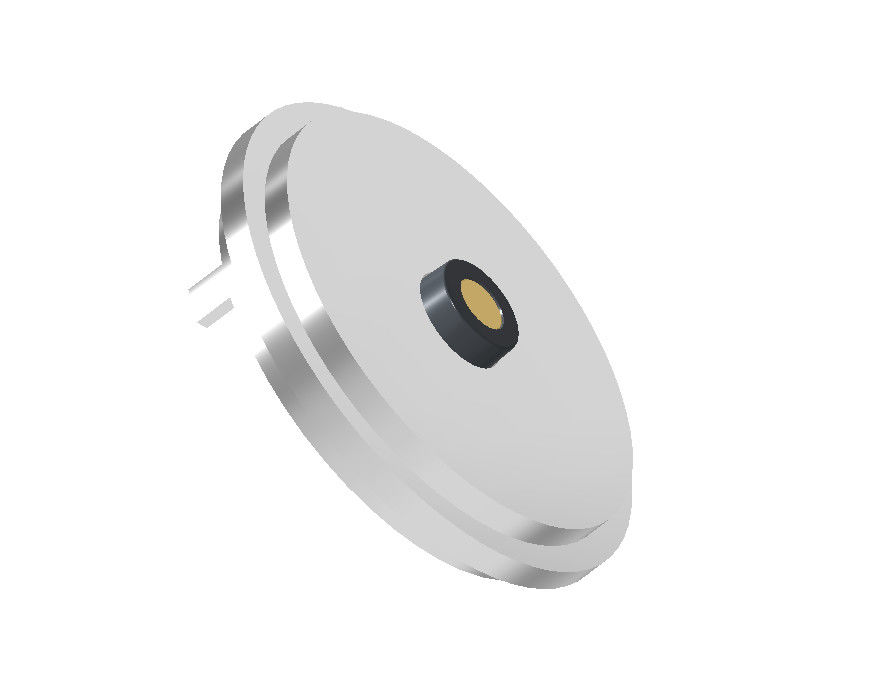

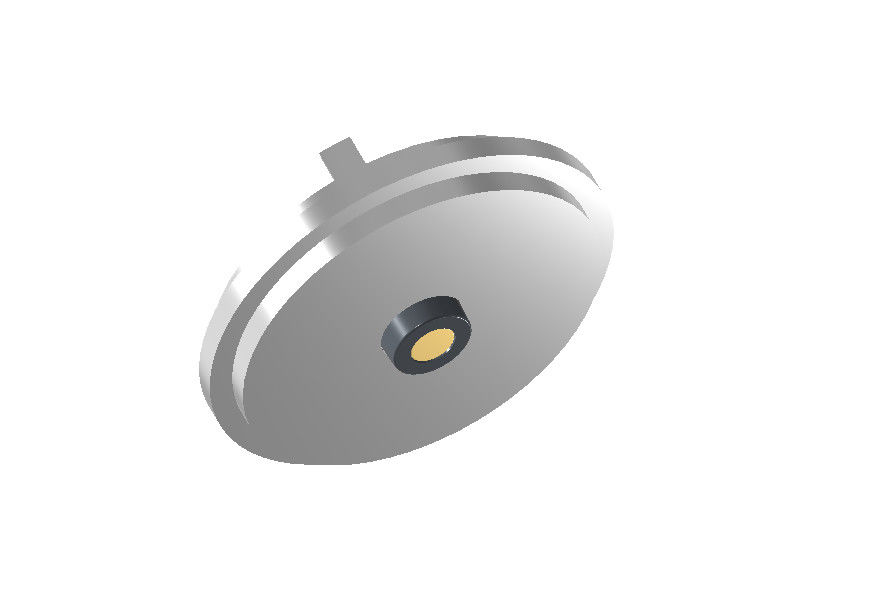

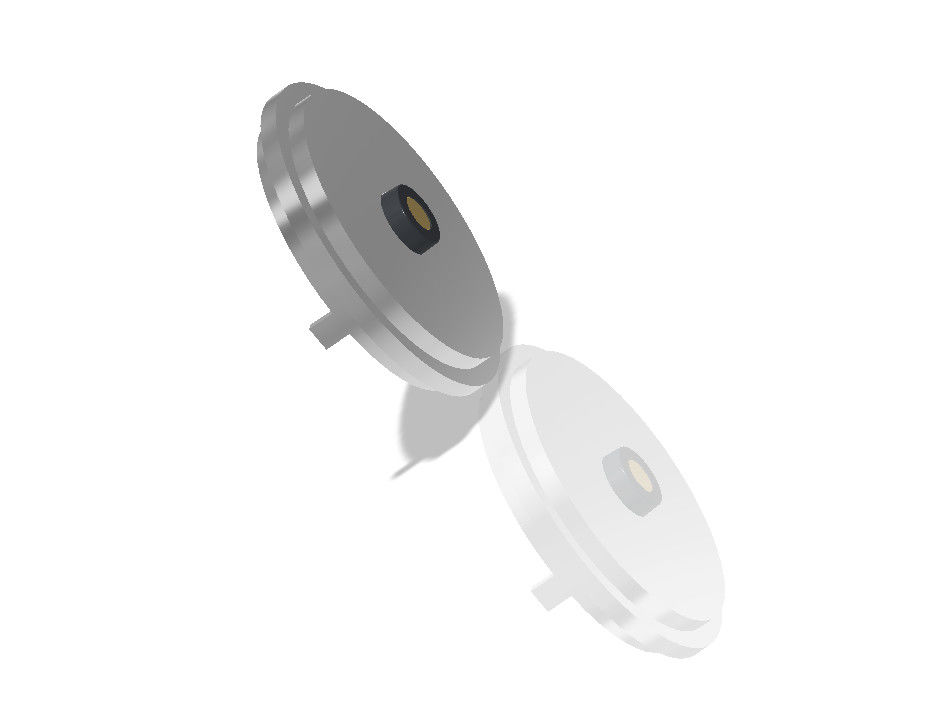

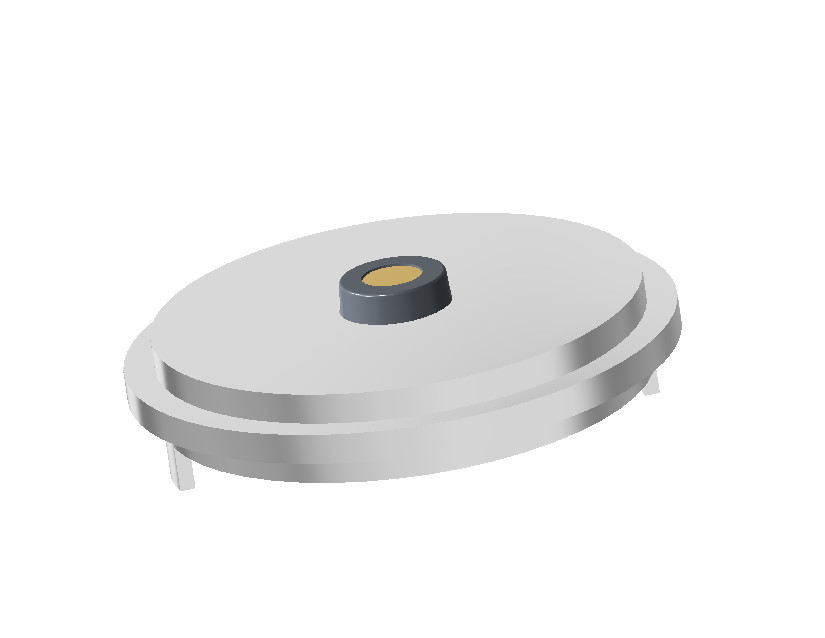

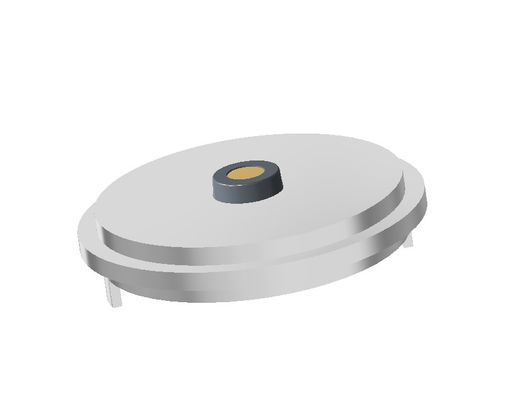

2पिन मादा चुंबकीय कनेक्टर विनिर्देशः
चुंबकीय केबल कनेक्टर अनुप्रयोगः
डिलीवरीः
