| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VID2600B/VIC3350B |
| दस्तावेज: | VID2600B.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Dia.: | 10.0mm |
|---|---|---|---|
| Material: | TPE,NdFeB N52,Lead-free C6801,HTN | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Current: | 3A |
| Volatge: | 12V | Cable lenght: | 1000mm |
| Color: | Black | Salt spray test: | 48H |
| Mechanical life: | 10000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

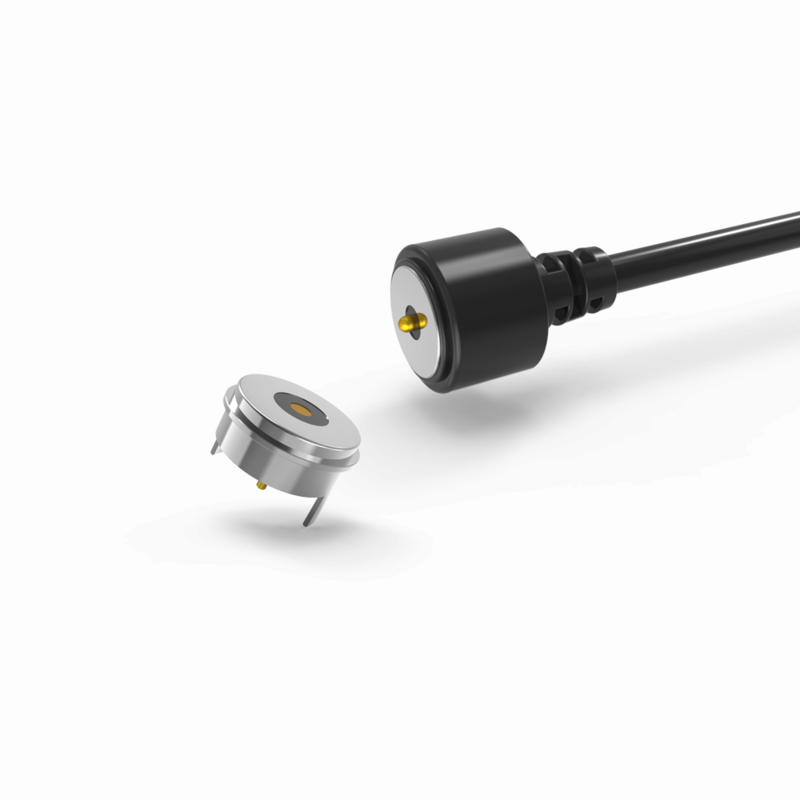

घरेलू उपकरणों के लिए उच्च गुणवत्ता वाले चुंबकीय केबल कनेक्टर निर्माण, चुंबकीय केबल कनेक्टर में स्वचालित अवशोषण का लाभ है, संचालित करने में आसान है।पोगो पिन में अच्छी विद्युत चालकता होती है, कठोर वातावरण में आसानी से जंग नहीं लगती।
यूपीई अनुकूलित चुंबकीय कनेक्टर का एक पेशेवर निर्माता है, हमारा डिजाइन हमेशा ग्राहकों की विभिन्न जरूरतों को पूरा करता है, चुंबकीय कनेक्टर का व्यापक रूप से चिकित्सा उपकरणों के लिए उपयोग किया जाता है,वायरलेस उपकरण"स्मार्ट डिवाइस और स्मार्ट होम, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, ऑडियो-विजुअल उपकरण आदि।
यूपीई उन्नत प्रौद्योगिकी और आधुनिक उत्पादन तकनीकों से लैस है। हम आईएसओ9001 और आईएसओ14001 प्रमाणित हैं,यह सुनिश्चित करते हुए कि हमारे सभी उत्पाद यूरोपीय संघ के RoHS पर्यावरण मानकों के अनुरूप हैं।
उच्च गुणवत्ता सुनिश्चित करने के लिए, हम ताइवान और जापान से प्रमुख कच्चे माल की आपूर्ति.
एक सुव्यवस्थित प्रबंधन प्रणाली, और कुशल, अनुभवी पेशेवरों की एक टीम, हम प्रतिस्पर्धी कीमतों पर उच्च प्रदर्शन इलेक्ट्रॉनिक घटकों की आपूर्ति.
पुरुष चुंबकीय केबल कनेक्टर:
...सामग्रीः
पोगो पिन: पीतल ((प्लंजर और बैरल कोटिंग 5U" Min Au 60~100U"Ni से अधिक);
आवासः काला HTN+30%GF UL94 V-0;
चुंबकःNdFeB N52 Plating Ni;
केबलः काला ओडी 3.5*2C ((TC65*0.08)),
तार जैकेटः काले TPE 80A.
कनेक्टर जैकेटः काला टीपीई 80 ए..
... यांत्रिक:
स्प्रिंग बल: 70g±20g, 1.0 मिमी कार्य स्टोर्क पर।
फुल स्टोर्क:1.2 मिमी.
यांत्रिक जीवनः 10000 चक्र मिनट
... विद्युत:
वोल्टेज:12 वी.
वर्तमानः 3 ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक छिड़काव परीक्षणः 48 घंटे.
महिला चुंबकीय कनेक्टर:
सामग्रीः
पीआईएनआरः सीसा मुक्त सी 6801, 60 से 100 यू "एनआई पर 5 यू "मिन ऑ" कोटिंग;
आवासः काला HTN+30%GF UL94 V-0;
शेलः सीसा रहित C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
विद्युत:
वोल्टेजः12.0 वी.
वर्तमानः 3.0A.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48H.
... उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
ध्यान दें:
1.चुंबक NdFeB सामग्री का उपयोग करते हैं, यह चुंबकीय बल को हमेशा के लिए रख सकता है (उच्च तापमान, टूटे हुए, एक ही ध्रुव कनेक्शन को छोड़कर)
2.चुंबक विद्यमान चुंबकीय क्षेत्र हस्तक्षेप
3.शॉर्ट सर्किट सुरक्षा डिजाइन कर सकते हैं
चुंबकीय कनेक्टर कैसे काम करते हैं?
दोनों पक्ष चुंबकीय रूप से एक दूसरे के निकट रखे जाने पर जुड़े रहते हैं।
. प्लग के पीछे प्रकाश शक्ति प्रवाह का संकेत देता है
. जब पक्षों अलग खींचा जाता है, बिजली प्रवाह तुरंत बंद हो जाता है
वे शॉर्ट सर्किट से बचते हैं क्योंकि कनेक्टर एक दूसरे को पीछे धकेलते हैं, और यदि वे आकर्षित करते हैं तो यह अछूता भागों पर होता है (क्योंकि दोनों कनेक्टर एक ही चुंबकीय ध्रुव को मुक्त करते हैं)
परिपत्र 2Pin चुंबकीय केबल कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय केबल कनेक्टर |
|
व्यास |
10.0 मिमी |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
तार |
टीपीई |
|
केबल की लंबाई |
1000±20 मिमी |
|
रंग |
काला |
|
पोगो पिन/टर्निंग पार्ट्स |
सीसा रहित C6801 |
|
शेल |
सीसा रहित C6801 |
|
चुंबक |
N52 NdFeB कोटिंग Ni 15-20um |
|
आवास
|
काला HTN UL94V-0 |
|
वसंत बल |
70g±20जी, 1 पर।0मिमी कामकाजी स्टोर्क |
|
पूर्णकबूतर |
1.2 मिमी |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
3AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र 2Pin पुरुष चुंबकीय केबल कनेक्टर तकनीकी चित्रण
परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण
रिप्रशंसित पीसीबी लेआउट
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
7. उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
8)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग है।दिशा (यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
9)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
10) विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
11)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
उत्पाद के अनुप्रयोग क्षेत्र हैंः
1.पहनने योग्य उपकरण, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन
2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण
3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र) ।
ग्राहक यूपीई को क्यों चुनते हैं?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
7उत्पाद पर्यावरण मानक।
यूपीई से चुंबकीय केबल कनेक्टर कैसे ऑर्डर करें
पहला कदम: अपनी ज़रूरतें बताएँ
निम्नलिखित मुख्य विवरण प्रदान करें:
✅कनेक्टर का प्रकारः उदाहरण के लिए, केवल चार्जिंग, डेटा + पावर (यूएसबी-सी/एचडीएमआई), पोगो पिन, हाइब्रिड
✅मात्राः अनुमानित वार्षिक मात्रा (उदाहरण के लिए, 50K इकाइयां/वर्ष)
✅अनुकूलन आवश्यकताएंः
आकार/आकार (उदाहरण के लिए, गोल Ø5 मिमी, सही कोण)
. रेटेड करंट (जैसे, 8A फास्ट चार्जिंग)
.IP रेटिंग (जैसे, IPX8 वाटरप्रूफ)
सिग्नल प्रकार (उदाहरण के लिए, USB 2.0 + 12V पावर)
सौंदर्य (रंग, ब्रांडिंग, सतह खत्म)
✅तकनीकी विनिर्देश: कार्यरत वोल्टेज, संभोग चक्र, कार्यरत तापमान सीमा
चरण 2: उद्धरण और समझौता
यूपीई प्रदान करता हैः
यूनिट मूल्य निर्धारण (5 हजार से अधिक ऑर्डर के लिए वॉल्यूम छूट)
समय सीमा (प्रोटोटाइप + बड़े पैमाने पर उत्पादन)
भुगतान की शर्तें (उदाहरण के लिए, 50% जमा, 50% पूर्व-शिपमेंट)
अंतिम रूप देना: एमओक्यू, वितरण कार्यक्रम, पैकेजिंग
चरण 3: आदेश की पुष्टि और भुगतान
एक पीओ या औपचारिक आदेश समझौते पर हस्ताक्षर करें
सुरक्षित रूप से भुगतान करेंः
बैंक हस्तांतरण (SWIFT/TT)
पेपैल
क्रेडिट लेटर (बल्क ऑर्डर के लिए)
चरण 4: उत्पादन और शिपिंग
✅प्रोटोटाइपिंगः 5-7 दिन (मास उत्पादन से पहले नमूना अनुमोदन)
✅बड़े पैमाने पर उत्पादनः 15-20 दिन (लचीला पैमाने)
नौवहन:
.EXW
ट्रैक करने योग्य रसद (डीएचएल, फेडएक्स, समुद्री माल ढुलाई)
चरण 5: गुणवत्ता आश्वासन
✅शिपमेंट से पहलेः यूपीई क्यूसी रिपोर्ट (आईपी परीक्षण, निरंतरता जांच) प्रदान करता है
✅प्रसव के पश्चात्ः जाँच करेंः
आयामी सटीकता
.सिग्नल/शक्ति प्रदर्शन
.समाप्त स्थिरता
भुगतान की अवधिः
50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
