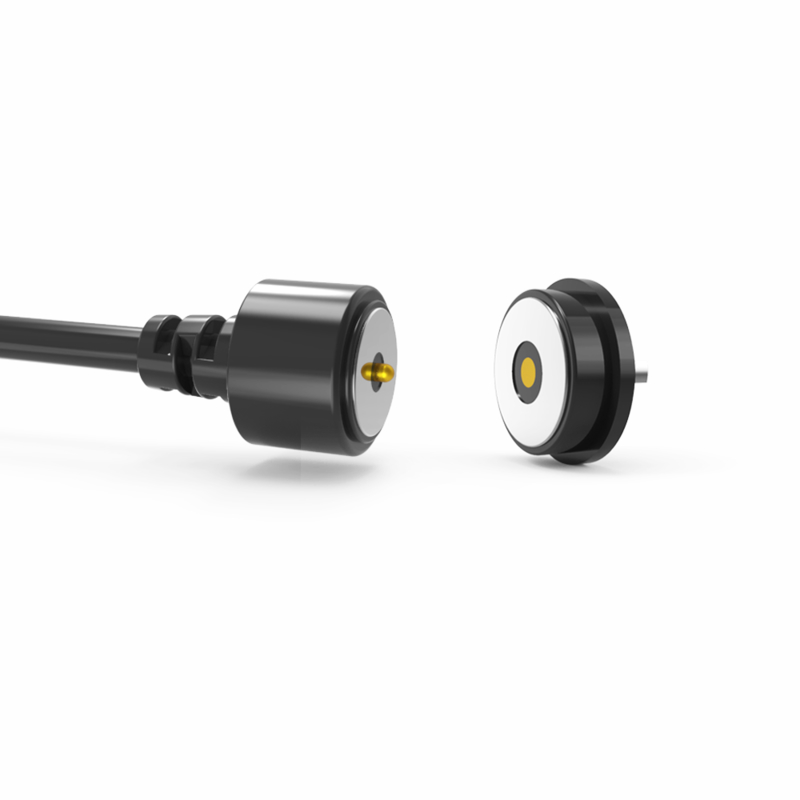

गार्ड टूर गश्ती उपकरण के लिए गोल wmagnetic बिजली केबल कनेक्टर

गार्ड टूर पेट्रोल डिवाइस के लिए गोल चुंबकीय पावर केबल कनेक्टर, चुंबकीय केबल कनेक्टर में स्वचालित अवशोषण का लाभ होता है, जो संचालित करने में आसान होता है। पोगो पिन में अच्छी विद्युत चालकता होती है, जो गंभीर वातावरण में आसानी से खराब नहीं होती है।

UPE अनुकूलित चुंबकीय कनेक्टर का एक पेशेवर निर्माता है, हमारा डिज़ाइन हमेशा ग्राहकों की विभिन्न आवश्यकताओं को पूरा करता है, चुंबकीय कनेक्टर का व्यापक रूप से चिकित्सा उपकरण, वायरलेस उपकरण, स्मार्ट डिवाइस और स्मार्ट होम, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, ऑडियो-विजुअल उपकरण आदि के लिए उपयोग किया जाता है।

पुरुष चुंबकीय केबल कनेक्टर:

...सामग्री:
पोगो पिन: पीतल (प्लंगर और बैरल प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni);
आवास: काला HTN+30%GF UL94 V-0;
चुंबक: NdFeB N52 प्लेटिंग Ni;
केबल: काला OD 3.5*2C(TC65*0.08),
वायर जैकेट: काला TPE 80A .
कनेक्टर जैकेट: काला TPE 80A..
...यांत्रिक:
स्प्रिंग बल: 70g±20g, 1.0mm वर्किंग स्ट्रोक पर।
पूर्ण स्ट्रोक: 1.2mm।
यांत्रिक जीवन: 10000 चक्र मिन..
...विद्युत:
वोल्टेज: 12 V।
करंट: 3A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% ओपन और शॉर्ट टेस्ट।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48 H।

महिला चुंबकीय कनेक्टर:

..सामग्री:
PINr: लीड-फ्री C6801, प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni;
आवास: काला HTN+30%GF UL94 V-0 ;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
....विद्युत:
वोल्टेज: 12.0 V।
करंट: 3.0A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% ओपन और शॉर्ट टेस्ट।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेट करना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।

 ध्यान दें:
1. चुंबक NdFeB सामग्री का उपयोग करता है, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है (उच्च तापमान, टूटने, समान ध्रुव कनेक्शन को छोड़कर)

2. चुंबक चुंबकीय क्षेत्र हस्तक्षेप मौजूद है

3. शॉर्ट-सर्किट सुरक्षा डिज़ाइन कर सकते हैं

चुंबकीय कनेक्टर कैसे काम करते हैं?

.दोनों तरफ चुंबकीय रूप से एक दूसरे के करीब रखे जाने पर जुड़ते हैं
.प्लग के पीछे की रोशनी इंगित करती है कि बिजली बह रही है
.जब किनारों को अलग किया जाता है, तो बिजली का प्रवाह तुरंत बंद हो जाता है
.वे शॉर्ट सर्किट से बचते हैं क्योंकि कनेक्टर एक दूसरे को पीछे हटाते हैं, और यदि वे आकर्षित होते हैं तो यह अछूते भागों पर होता है (क्योंकि दोनों कनेक्टर समान चुंबकीय ध्रुव को मुक्त करते हैं)

सर्कुलर 2Pin चुंबकीय केबल कनेक्टर पैरामीटर:

सर्कुलर 2Pin  पुरुष चुंबकीय केबल कनेक्टर तकनीकी ड्राइंग

सर्कुलर 2Pin  महिला चुंबकीय कनेक्टर तकनीकी ड्राइंग

सिफारिश की गईपीसीबी लेआउट

चुंबकीय कनेक्टर के लाभ:

1) स्वचालित अवशोषण जुड़ा हुआ अनुभव; आसान संचालन;

2) डिवाइस को आसान हटाने के लिए एक चुंबकीय इंटरफ़ेस का उपयोग करता है।

3) उच्च जीवन चक्र। यह 50,000-300,000 पुन: संलग्नक जीवनकाल का समर्थन करता है;

4) यह वाटरप्रूफ डिज़ाइन को अनुकूलित करना आसान है, महिला धूल-प्रूफ और वाटरप्रूफ (IP68) प्राप्त कर सकती है;

5) उच्च करंट (3A-20A) का समर्थन करें, तेजी से रिचार्ज करें;

6) उत्कृष्ट संक्षारण रेटिंग (48H-120H) कठोर वातावरण को पूरा करती है；

7) उत्पाद के आकार से मेल खाने के लिए आकार अनुकूलित, उत्पाद बिक्री बिंदु में सुधार;

8) चुंबक स्थिति, दिशा को अलग करने के लिए दोहरे सर्किट सुरक्षा तक पहुंचने के लिए चुंबक और संरचना का उपयोग (यह उपयोगकर्ता-उन्मुख और उपयोगकर्ता के अनुकूल है)9) उत्कृष्ट मापनीयता इंटरफ़ेस, प्राप्त किया जा सकता है (पावर सिग्नल वीडियो ऑडियो जैक आदि);

10) विकास का समय कम है, अनुकूलन के लिए कम लागत वाला मोल्ड;

11) एक विश्वसनीय उच्च आरएफ सिग्नल ट्रांसमिशन प्रदान करें। हमारा कनेक्टर USB 2.0 है

उत्पाद अनुप्रयोग क्षेत्र हैं:

हमारे लाभ:

1) अनुकूलित समाधान – हमारी विशेषज्ञ इंजीनियरिंग टीम पोगो पिन कनेक्टर, चुंबकीय चार्जिंग कनेक्टर और औद्योगिक वाटरप्रूफ कनेक्टर में विशेषज्ञता रखती है, जो तेज़ डिज़ाइन समर्थन और कम विकास चक्र प्रदान करती है।
2) रैपिड प्रोटोटाइपिंग – तत्काल मांगों को पूरा करने के लिए त्वरित नमूना टर्नअराउंड।
3) स्थिर गुणवत्ता और विश्वसनीयता – सुरक्षित और विश्वसनीय उत्पादों के लिए लगातार प्रदर्शन।
4) लागत प्रभावी और उत्कृष्ट सेवा – ग्राहक की जरूरतों के अनुरूप उच्च-मूल्य समाधान।
5) हम सुरक्षित, विश्वसनीय और उच्च गुणवत्ता वाले उत्पाद प्रदान करने के लिए प्रतिबद्ध हैं जो ग्राहक की अपेक्षाओं से अधिक हैं।
6) गुणवत्ता, अखंडता और बेहतर सेवा वे मूल सिद्धांत हैं जिन्हें हम दृढ़ता से बनाए रखते हैं। हम एक साथ बढ़ने और सफल होने के लिए अधिक भागीदारों के साथ सहयोग करने के लिए ईमानदारी से तत्पर हैं।

UPE से चुंबकीय केबल कनेक्टर कैसे ऑर्डर करें

चरण 1: अपनी आवश्यकताएं जमा करें

ये मुख्य विवरण प्रदान करें:
✅

पोस्ट-डिलीवरी: निरीक्षण करें:✅

पोस्ट-डिलीवरी: निरीक्षण करें:✅

पोस्ट-डिलीवरी: निरीक्षण करें:.आकार/आकार (उदाहरण के लिए, गोलाकार Ø5mm, समकोण)
.करंट रेटिंग (उदाहरण के लिए, 8A फास्ट चार्जिंग)
.IP रेटिंग (उदाहरण के लिए, IPX8 वाटरप्रूफ)

.सिग्नल प्रकार (उदाहरण के लिए, USB 2.0 + 12V पावर)

एस्थेटिक (रंग, ब्रांडिंग, सतह खत्म)
✅

पोस्ट-डिलीवरी: निरीक्षण करें:चरण 2: उद्धरण और समझौता

UPE प्रदान करता है:
.यूनिट मूल्य निर्धारण (5K+ ऑर्डर के लिए वॉल्यूम छूट)
.लीड टाइम (प्रोटोटाइपिंग + बड़े पैमाने पर उत्पादन)
.भुगतान शर्तें (उदाहरण के लिए, 50% जमा, 50% पूर्व-शिपमेंट)
अंतिम रूप दें: MOQ, डिलीवरी शेड्यूल, पैकेजिंग

चरण 3: ऑर्डर की पुष्टि करें और भुगतान करें

एक PO या औपचारिक ऑर्डर समझौते पर हस्ताक्षर करें
के माध्यम से सुरक्षित रूप से भुगतान करें:

.बैंक ट्रांसफर (SWIFT/TT)
.PayPal
.लेटर ऑफ क्रेडिट (थोक ऑर्डर के लिए)
चरण 4: उत्पादन और शिपिंग

✅
पोस्ट-डिलीवरी: निरीक्षण करें:✅

पोस्ट-डिलीवरी: निरीक्षण करें:शिपिंग:

.EXW
.ट्रैक करने योग्य लॉजिस्टिक्स (DHL, FedEx, समुद्री माल)
चरण 5: गुणवत्ता आश्वासन

✅
पोस्ट-डिलीवरी: निरीक्षण करें:✅

पोस्ट-डिलीवरी: निरीक्षण करें:.आयामी सटीकता
.सिग्नल/पावर प्रदर्शन
.फिनिश स्थिरता
भुगतान अवधि:

50% जमा (अग्रिम भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।

50% शेष (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।

भुगतान विधि:

T/T (बैंक ट्रांसफर),PayPal ,OCBC बैंक

सिफारिश:

नमूनों के लिए PayPal का उपयोग करें (अधिक सुरक्षित)।

थोक ऑर्डर के लिए T/T का उपयोग करें (कम शुल्क)।
