| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VIC2600C/VID2650D |
| दस्तावेज: | VID2600C.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Dia.: | 10.0mm |
|---|---|---|---|
| Material: | TPE,NdFeB N52,Lead-free C6801,LCP | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Current: | 3A |
| Volatge: | 12V | Cable lenght: | 1000mm |
| Color: | White | Salt spray test: | 48H |
| Mechanical life: | 10000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

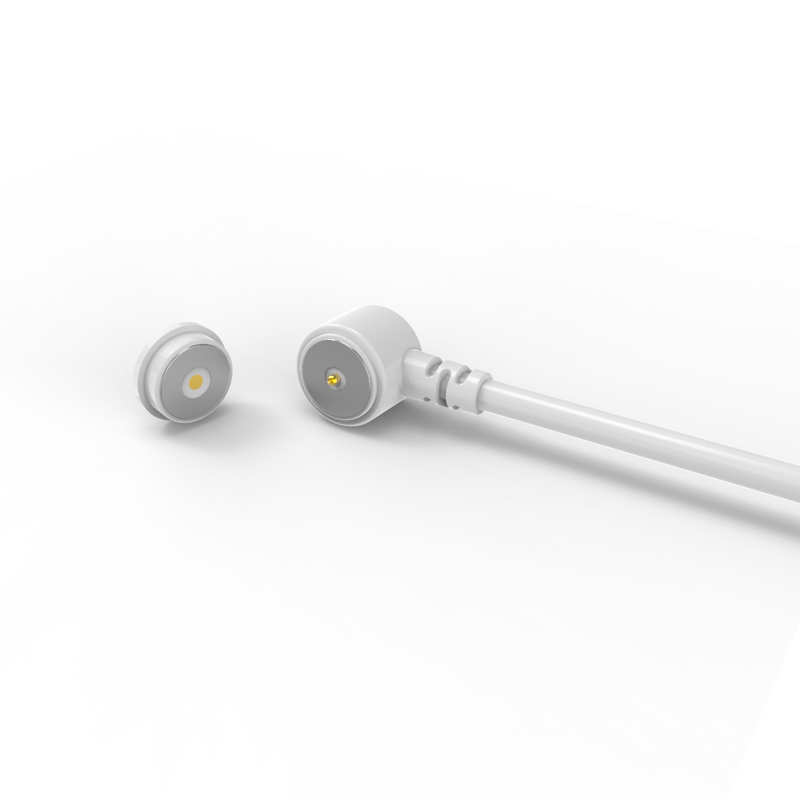

गोल पुरुष और महिला चुंबकीय पोगो पिन चार्जर केबल कनेक्टर, चुंबकीय केबल कनेक्टर में स्वचालित अवशोषण का लाभ होता है, जो संचालित करने में आसान होता है। पोगो पिन में अच्छी विद्युत चालकता होती है, जो गंभीर वातावरण में आसानी से खराब नहीं होती है।
यूनियन प्रिसिजन इलेक्ट्रॉनिक्स कं, लिमिटेड कनेक्टर घटकों के अनुसंधान और विकास और उत्पादन में विशेषज्ञता वाला एक पेशेवर निर्माता है।
चीन के कनेक्टर उद्योग में एक अग्रणी कंपनी के रूप में, हम पोगो पिन कनेक्टर्स सहित प्रतिस्पर्धी समाधान देने पर ध्यान केंद्रित करते हैं,
चुंबकीय कनेक्टर और औद्योगिक जलरोधक कनेक्टर।
हमारे उत्पादों का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जैसे:
दूरसंचार, चिकित्सा उपकरण, एयरोस्पेस और विमानन, ऑटोमोटिव, वायरलेस उपकरण,
पहनने योग्य तकनीक, औद्योगिक परीक्षण उपकरण (जैसे, स्मार्टफोन, टीवी, टैबलेट, गेमिंग कंसोल, सीखने के उपकरण, आदि)
कंप्यूटर परिधीय एक मजबूत वैश्विक उपस्थिति के साथ, हमारे उत्पादों का मुख्य रूप से यूरोप में निर्यात किया जाता है,
संयुक्त राज्य अमेरिका, कनाडा और एशिया के विकसित क्षेत्र।
UPE उन्नत तकनीक और आधुनिक उत्पादन तकनीकों से लैस है। हम ISO9001 और ISO14001 प्रमाणित हैं, यह सुनिश्चित करते हुए कि हमारे सभी उत्पाद EU RoHS पर्यावरण मानकों का अनुपालन करते हैं।
पुरुष चुंबकीय केबल कनेक्टर:
...सामग्री:
पोगो पिन: पीतल (प्लंगर और बैरल प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni);
आवास: सफेद LCP+30%GF/LCP UL94 V-0;
चुंबक: NdFeB N52 प्लेटिंग Ni;
केबल: सफेद OD 3.5*2C(TC65*0.08),
वायर जैकेट: सफेद TPE 80A।
कनेक्टर जैकेट: सफेद TPE 80A..
...यांत्रिक:
स्प्रिंग बल: 70g±20g, 1.0mm वर्किंग स्ट्रोक पर।
पूर्ण स्ट्रोक: 1.2mm।
यांत्रिक जीवन: 10000 चक्र मिन..
...विद्युत:
वोल्टेज: 12 V।
वर्तमान: 3A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48 H।
महिला चुंबकीय कनेक्टर:
..सामग्री:
PINr: लीड-फ्री C6801, प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni;
आवास: सफेद LCP+30%GF UL94 V-0 ;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
....विद्युत:
वोल्टेज: 12.0 V।
वर्तमान: 3.0A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1.प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2.वेल्डिंग तारों के बाद बनाना और कैप्सूल बनाना;
3.उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5.तारों को सीधे जोड़ा जा सकता है।
ध्यान दें:
1.चुंबक NdFeB सामग्री का उपयोग करता है, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है (उच्च तापमान, टूटे हुए, समान ध्रुव कनेक्शन को छोड़कर)
2.चुंबक चुंबकीय क्षेत्र हस्तक्षेप मौजूद है
3.शॉर्ट-सर्किट सुरक्षा डिजाइन कर सकते हैं
चुंबकीय कनेक्टर कैसे काम करते हैं?
.दोनों तरफ एक दूसरे के करीब रखे जाने पर चुंबकीय रूप से जुड़ जाते हैं
.प्लग के पीछे की रोशनी इंगित करती है कि बिजली बह रही है
.जब किनारों को अलग किया जाता है, तो बिजली का प्रवाह तुरंत बंद हो जाता है
.वे शॉर्ट सर्किट से बचते हैं क्योंकि कनेक्टर एक दूसरे को पीछे हटाते हैं, और यदि वे आकर्षित होते हैं तो यह अछूते भागों पर होता है (क्योंकि दोनों कनेक्टर समान चुंबकीय ध्रुव को मुक्त करते हैं)
परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटर:
|
नाम |
चुंबकीय केबल कनेक्टर |
|
व्यास |
10.0mm |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2pin |
|
तार |
TPE |
|
केबल की लंबाई |
1000±20mm |
|
रंग |
सफेद |
|
पोगो पिन/टर्निंगपार्ट्स |
लीड-फ्री C6801 |
|
शेल |
लीड-फ्री C6801 |
|
चुंबक |
N52 NdFeB प्लेटिंग Ni 15-20um |
|
आवास
|
सफेद LCP |
|
स्प्रिंग बल |
70g±20g, 1.0 परमिमी वर्किंग स्ट्रोक |
|
पूर्णस्ट्रोक |
1.2mm |
|
यांत्रिक जीवन |
10000 चक्र मिन.. |
|
वर्तमान |
3AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ मैक्स (पिन)। |
|
ऑपरेशन तापमान |
-25℃ से +80℃ |
|
नमक स्प्रे परीक्षण |
48H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और छोटा परीक्षण |
परिपत्र 2Pin पुरुष चुंबकीय केबल कनेक्टर तकनीकी आरेखण
परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी आरेखण
सिफारिशपीसीबी लेआउट
चुंबकीय कनेक्टर के लाभ:
.मानवीकृत डिजाइन स्वचालित अवशोषण जुड़ा हुआ अनुभव; आसान संचालन
.डिवाइस को आसानी से हटाने के लिए एक चुंबकीय इंटरफ़ेस का उपयोग करता है
.एक लंबे जीवन चक्र में संचालित करें। यह 100,000-200,000 पुन: संलग्नक जीवनकाल का समर्थन करता है
.एक उच्च धारा (5A-10A) का समर्थन करें, तेजी से रिचार्ज करें, कम ऑपरेटिंग समय के साथ
.उत्कृष्ट संक्षारण रेटिंग (48H-120H) कठोर वातावरण को पूरा करती है
.उत्कृष्ट मापनीयता इंटरफ़ेस, प्राप्त किया जा सकता है
उत्पाद अनुप्रयोग क्षेत्र हैं:
.पहनने योग्य उपकरण (स्मार्ट घड़ियाँ, पालतू लोकेटर, स्मार्ट ब्रेसलेट) चार्ज/केबल
.लैपटॉप, टैबलेट पीसी, पीडीए, हैंडहेल्ड डेटा टर्मिनल;
.चिकित्सा उपकरण, वायरलेस डिवाइस, डेटा संचार उपकरण, दूरसंचारउपकरण, स्वचालन और औद्योगिक उपकरण;
.विमानन, एयरोस्पेस, सैन्य संचार और सैन्य इलेक्ट्रॉनिक्स
.ऑटोमोबाइल, ऑटोमोबाइल नेविगेशन, परीक्षक और माप उपकरण
UPE क्यों चुनें?
गुणवत्ता और साझेदारी के लिए प्रतिबद्धता
गुणवत्ता, अखंडता और असाधारण सेवा के सिद्धांतों द्वारा निर्देशित, हम आपसी सफलता प्राप्त करने के लिए अधिक भागीदारों के साथ सहयोग करने के लिए ईमानदारी से तत्पर हैं।
सामग्री खरीद और मोल्ड परीक्षण नमूनों से लेकर पूर्ण पैमाने पर उत्पादन तक, हम कठोर परत-दर-परत निरीक्षण और व्यापक गुणवत्ता नियंत्रण लागू करते हैं।
यह सुनिश्चित करता है कि प्रत्येक उत्पाद ग्राहक की आवश्यकताओं को पूरा करता है, जिसमें 98% से अधिक दोष-मुक्त दर होती है।
हर चरण में सटीकता और विश्वसनीयता को प्राथमिकता देकर, हम डिलीवरी में लगातार उत्कृष्टता की गारंटी देते हैं।
उत्कृष्टता के लिए निरंतर नवाचार
एक प्रतिस्पर्धी बाजार में आगे रहने और बेहतर उत्पाद गुणवत्ता प्रदान करने के लिए, हमारी कंपनी अत्याधुनिक तकनीक और उन्नत उपकरणों में निवेश करना कभी बंद नहीं करती है।
अपनी क्षमताओं को लगातार उन्नत करके, हम यह सुनिश्चित करते हैं कि प्रत्येक उत्पाद प्रदर्शन और विश्वसनीयता के उच्चतम मानकों को पूरा करे।
UPE से चुंबकीय केबल कनेक्टर कैसे ऑर्डर करें
चरण 1: अपनी आवश्यकताएं जमा करें
इन प्रमुख विवरणों को प्रदान करें:
✅कनेक्टर प्रकार: उदाहरण के लिए, केवल चार्जिंग, डेटा+पावर (USB-C/HDMI), पोगो पिन, हाइब्रिड
✅मात्रा: अनुमानित वार्षिक मात्रा (उदाहरण के लिए, 50K यूनिट/वर्ष)
✅अनुकूलन आवश्यकताएं:
.आकार/आकार (उदाहरण के लिए, गोलाकार Ø5mm, समकोण)
.वर्तमान रेटिंग (उदाहरण के लिए, 8A फास्ट चार्जिंग)
.IP रेटिंग (उदाहरण के लिए, IPX8 वाटरप्रूफ)
.सिग्नल प्रकार (उदाहरण के लिए, USB 2.0 + 12V पावर)
सौंदर्यशास्त्र (रंग, ब्रांडिंग, सतह खत्म)
✅तकनीकी विनिर्देश: ऑपरेटिंग वोल्टेज, मिलन चक्र, ऑपरेटिंग तापमान रेंज
चरण 2: उद्धरण और समझौता
UPE प्रदान करता है:
.यूनिट मूल्य निर्धारण (5K+ ऑर्डर के लिए वॉल्यूम छूट)
.लीड टाइम (प्रोटोटाइपिंग + बड़े पैमाने पर उत्पादन)
.भुगतान शर्तें (उदाहरण के लिए, 50% जमा, 50% पूर्व-शिपमेंट)
अंतिम रूप दें: MOQ, डिलीवरी शेड्यूल, पैकेजिंग
चरण 3: ऑर्डर की पुष्टि करें और भुगतान करें
एक PO या औपचारिक ऑर्डर समझौते पर हस्ताक्षर करें
के माध्यम से सुरक्षित रूप से भुगतान करें:
.बैंक ट्रांसफर (SWIFT/TT)
.पेपैल
.लेटर ऑफ क्रेडिट (थोक ऑर्डर के लिए)
चरण 4: उत्पादन और शिपिंग
✅प्रोटोटाइपिंग: 5-7 दिन (बड़े पैमाने पर उत्पादन से पहले नमूना अनुमोदन)
✅बड़े पैमाने पर उत्पादन: 15-20 दिन (लचीला स्केलिंग)
शिपिंग:
.EXW
.ट्रैक करने योग्य रसद (DHL, FedEx, समुद्री माल)
चरण 5: गुणवत्ता आश्वासन
✅पूर्व-शिपमेंट: UPE QC रिपोर्ट प्रदान करता है (IP परीक्षण, निरंतरता जांच)
✅पोस्ट-डिलीवरी: इसके लिए निरीक्षण करें:
.आयामी सटीकता
.सिग्नल/पावर प्रदर्शन
.फिनिश स्थिरता
भुगतान अवधि:
50% जमा (अग्रिम भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक ट्रांसफर), पेपैल, OCBC बैंक
सिफारिश:
नमूनों के लिए पेपैल का उपयोग करें (अधिक सुरक्षित)।
थोक ऑर्डर के लिए टी/टी का उपयोग करें (कम शुल्क)।
