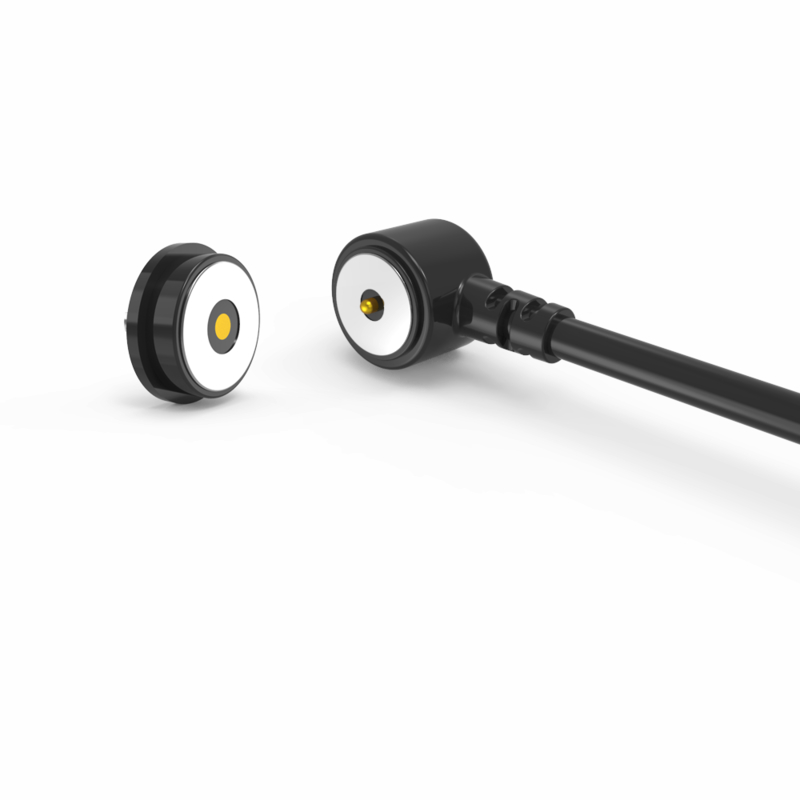

एसेट स्ट्रिप के लिए काले दौर नर और मादा चुंबकीय केबल कनेक्टर

एसेट स्ट्रिप के लिए काले दौर नर और मादा चुंबकीय केबल कनेक्टर, चुंबकीय केबल कनेक्टर में स्वचालित अवशोषण का लाभ है, संचालित करने में आसान है।पोगो पिन में अच्छी विद्युत चालकता होती है, कठोर वातावरण में आसानी से जंग नहीं लगती।

यूपीई पेशेवर ओडीएम/ओईएम चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर है, ग्राहकों के लिए चुंबकीय चार्जिंग समाधान प्रदान करता है,अनुकूलन के लिए विकास समय छोटा और कम लागत वाला मोल्ड है।

आंतरिक पेशेवर डिजाइन टीम और उन्नत मशीनरी कार्यशाला. हम उत्पादों आप की जरूरत विकसित करने के लिए सहयोग कर सकते हैं.

उन्नत स्वचालित मशीनों, सख्ती से प्रक्रिया नियंत्रण प्रणाली. हम अपनी मांग से परे सभी विद्युत टर्मिनलों का निर्माण कर सकते हैं.

पुरुष चुंबकीय केबल कनेक्टर:

...सामग्रीः
पोगो पिन: पीतल ((प्लंजर और बैरल कोटिंग 5U" Min Au 60~100U"Ni से अधिक);
आवासः काला HTN+30%GF/LCP UL94 V-0;
चुंबकःNdFeB N52 Plating Ni;
केबलः काला ओडी 3.5*2C ((TC65*0.08)),
तार जैकेटः काले TPE 90A.
कनेक्टर जैकेटः काला टीपीई 90 ए..
... यांत्रिक:
स्प्रिंग बल: 70g±20g, 1.0 मिमी कार्य स्टोर्क पर।
फुल स्टोर्क:1.2 मिमी.
यांत्रिक जीवनः 10000 चक्र मिनट
... विद्युत:
वोल्टेज:12 वी.
वर्तमानः 3 ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक छिड़काव परीक्षणः 48 घंटे.

महिला चुंबकीय कनेक्टर:

सामग्रीः
पीआईएनआरः सीसा मुक्त सी 6801, 60 से 100 यू "एनआई पर 5 यू "मिन ऑ" कोटिंग;
आवासः काला HTN+30%GF UL94 V-0;
शेलः सीसा रहित C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
विद्युत:
वोल्टेजः12.0 वी.
वर्तमानः 3.0A.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48H.
... उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।

ध्यान दें:
1.चुंबक NdFeB सामग्री का उपयोग करते हैं, यह चुंबकीय बल को हमेशा के लिए रख सकता है (उच्च तापमान, टूटे हुए, एक ही ध्रुव कनेक्शन को छोड़कर)

2.चुंबक विद्यमान चुंबकीय क्षेत्र हस्तक्षेप

3.शॉर्ट सर्किट सुरक्षा डिजाइन कर सकते हैं

चुंबकीय कनेक्टर कैसे काम करते हैं?

दोनों पक्ष चुंबकीय रूप से एक दूसरे के निकट रखे जाने पर जुड़े रहते हैं।
. प्लग के पीछे प्रकाश शक्ति प्रवाह का संकेत देता है
. जब पक्षों अलग खींचा जाता है, बिजली प्रवाह तुरंत बंद हो जाता है
वे शॉर्ट सर्किट से बचते हैं क्योंकि कनेक्टर एक दूसरे को पीछे धकेलते हैं, और यदि वे आकर्षित करते हैं तो यह अछूता भागों पर होता है (क्योंकि दोनों कनेक्टर एक ही चुंबकीय ध्रुव को मुक्त करते हैं)

परिपत्र 2Pin चुंबकीय केबल कनेक्टर पैरामीटरः

परिपत्र 2Pin पुरुष चुंबकीय केबल कनेक्टर तकनीकी चित्रण

परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण

रिप्रशंसित पीसीबी लेआउट

चुंबकीय कनेक्टर के फायदे:

1. प्रयास रहित उपयोगकर्ता अनुभव

.स्वचालित अनुशोषण: एक साधारण "स्नैप" क्रिया के साथ आसानी से कनेक्ट होता है, कोई सटीक संरेखण की आवश्यकता नहीं होती है।

.गिरने से सुरक्षा: तनाव के तहत साफ-सुथरा अलग हो जाता है (उदाहरण के लिए, केबल पर ठोकर खाने से), उपकरणों को क्षति से बचाता है।

2असाधारण स्थायित्व

.उच्च चक्र जीवनः 100,000 ₹200,000 कनेक्ट/डिस्कनेक्ट चक्र ₹ मानक कनेक्टरों से बहुत अधिक के लिए रेटेड।

.मजबूत डिजाइन: मजबूत संरचना शारीरिक तनाव और बार-बार उपयोग का सामना करती है।

3.पर्यावरण लचीलापन

.IPX8 जलरोधीः डिवाइस साइड (महिला) पोर्ट डुबकी का सामना करता है (पहने जाने वाले, चिकित्सा उपकरण, बाहरी उपकरणों के लिए आदर्श) ।

.धूल प्रतिरोधक: सील डिजाइन कणों के प्रवेश को रोकता है।

4उच्च-प्रदर्शन शक्ति वितरण

.फास्ट चार्जिंग सपोर्टः 5A ≈ 10A धाराओं को संभालता है, जिससे बिजली के लिए भूखा उपकरणों के लिए तेजी से चार्जिंग संभव हो जाती है।

.कम प्रतिरोधः न्यूनतम ऊर्जा हानि के साथ कुशल उच्च-वर्तमान संचरण के लिए अनुकूलित।

5डिजाइन लचीलापन

.अनुकूलन योग्य सौंदर्यशास्त्रः आकार, रंग और ब्रांडिंग मेजबान उपकरणों (जैसे, पहनने योग्य, IoT गैजेट्स) से मेल खाने के लिए अनुकूलित हैं।

.फॉर्म फैक्टर अनुकूलन क्षमताः अल्ट्रा-पतली प्रोफाइल या विशेष संलग्नक के लिए डिज़ाइन किया जा सकता है।

6सुरक्षा में सुधार

.एंटी-शॉर्ट सर्किटः कनेक्शन/गलत संरेखण के दौरान आकस्मिक शॉर्ट सर्किट के खिलाफ अंतर्निहित सुरक्षा।

.मूर्खप्रूफ ध्रुवीयताः भौतिक डिजाइन गलत सम्मिलन (रिवर्स ध्रुवीयता संरक्षण) को रोकता है।

7उन्नत संकेत क्षमता

.उच्च-गति डेटाः यूएसबी 2 का समर्थन करता है।0एचडीएमआई 1.3, ऑडियो/वीडियो सिग्नल ️ पारंपरिक बंदरगाहों को कार्यक्षमता से समझौता किए बिना प्रतिस्थापित करते हैं।

.सिग्नल अखंडता: लगातार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर ट्रांसमिशन बनाए रखता है।

उत्पाद के अनुप्रयोग क्षेत्र हैंः

पहनने योग्य उपकरण (स्मार्ट घड़ी, पालतू जानवरों का पता लगाने वाला, स्मार्ट कंगन) चार्ज/केबल
लैपटॉप, टैबलेट पीसी, पीडीए, हैंडहेल्ड डेटा टर्मिनल;
चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचारउपकरण, स्वचालन और औद्योगिक उपकरण;
विमानन, एयरोस्पेस, सैन्य संचार और सैन्य इलेक्ट्रॉनिक्स
ऑटोमोबाइल, ऑटोमोबाइल नेविगेशन, परीक्षक और माप उपकरण

हमारे फायदे:
अनुकूलित समाधान हमारी विशेषज्ञ इंजीनियरिंग टीम POGO पिन कनेक्टर्स, चुंबकीय चार्जिंग कनेक्टर्स और औद्योगिक जलरोधक कनेक्टर्स में माहिर है,तेजी से डिजाइन समर्थन और कम विकास चक्र प्रदान करना
त्वरित प्रोटोटाइप ️ तत्काल मांगों को पूरा करने के लिए त्वरित नमूना टर्नओवर
स्थिर गुणवत्ता और विश्वसनीयता ️ सुरक्षित और विश्वसनीय उत्पादों के लिए लगातार प्रदर्शन।
लागत प्रभावी और उत्कृष्ट सेवा ️ ग्राहक की जरूरतों के अनुरूप उच्च मूल्य के समाधान।
हम सुरक्षित, विश्वसनीय और उच्च गुणवत्ता वाले उत्पाद प्रदान करने के लिए प्रतिबद्ध हैं जो ग्राहकों की अपेक्षाओं से अधिक हैं।

गुणवत्ता, अखंडता, और उत्कृष्ट सेवा हमारे मूल सिद्धांत हैं जो हम दृढ़ता से बनाए रखते हैं। हम ईमानदारी से एक साथ बढ़ने और सफल होने के लिए अधिक भागीदारों के साथ सहयोग करने के लिए तत्पर हैं
