| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VID2400C/VIC3300D |
| दस्तावेज: | VID2400C.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Material: | TPE,Brass,NdFeB N52,White LCP+30%GF UL94 V-0 |
|---|---|---|---|
| Spring force: | 70g±20g | Working storke: | 1.0mm |
| Current: | 3A | Volatge: | 12V |
| Cable lenght: | 1000mm | Color: | White |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| Contact resistance: | 50mΩ Max (PIN) | Operation Temperature: | -25℃to +80℃ |

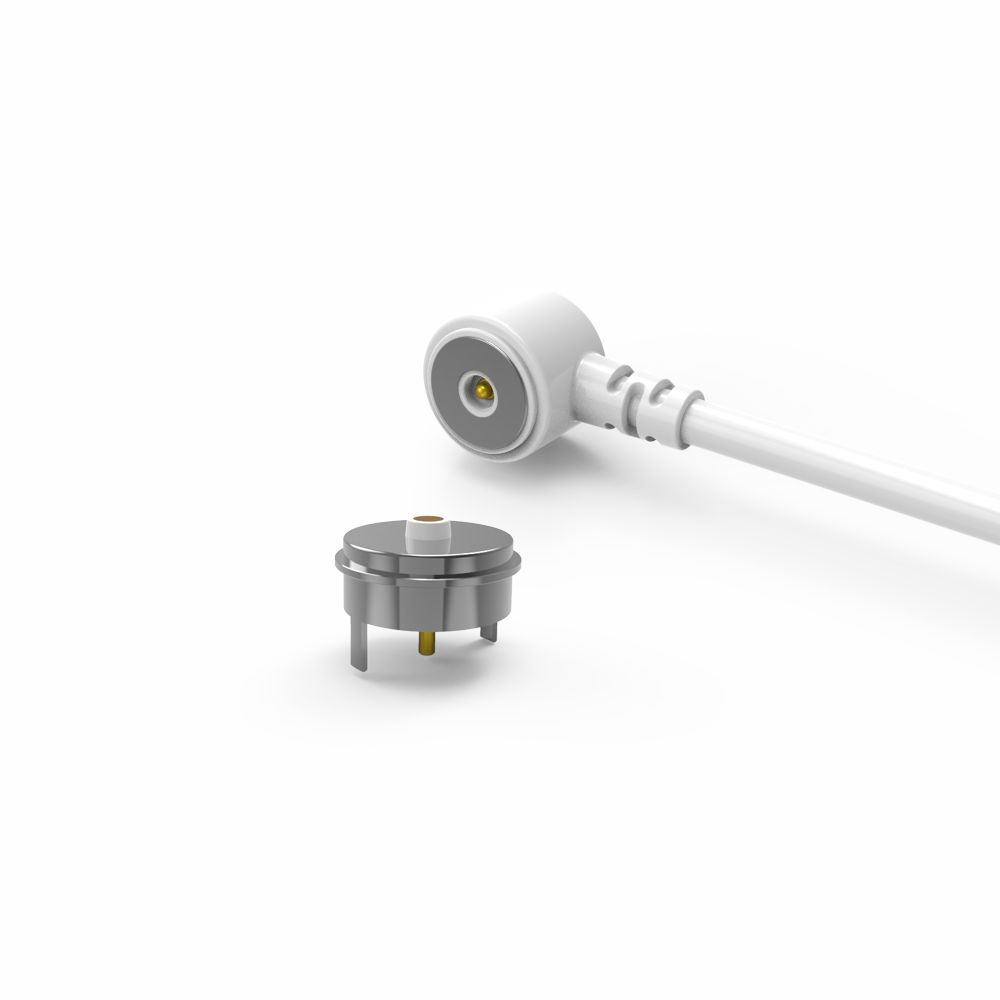

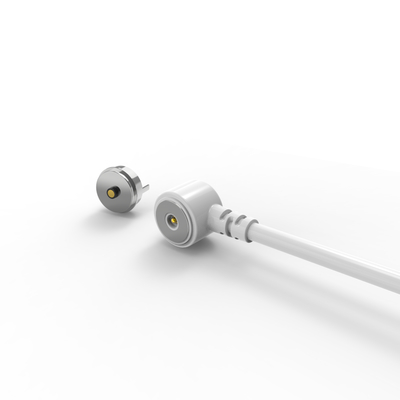

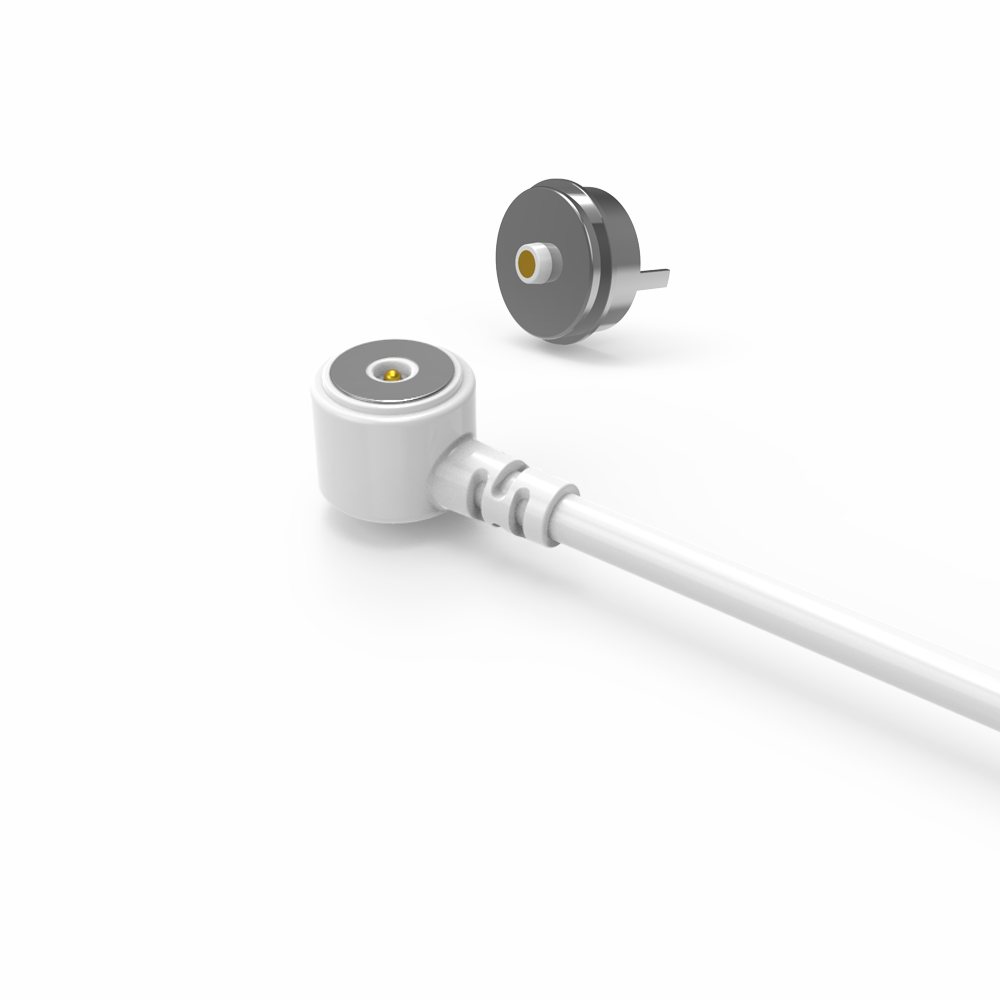

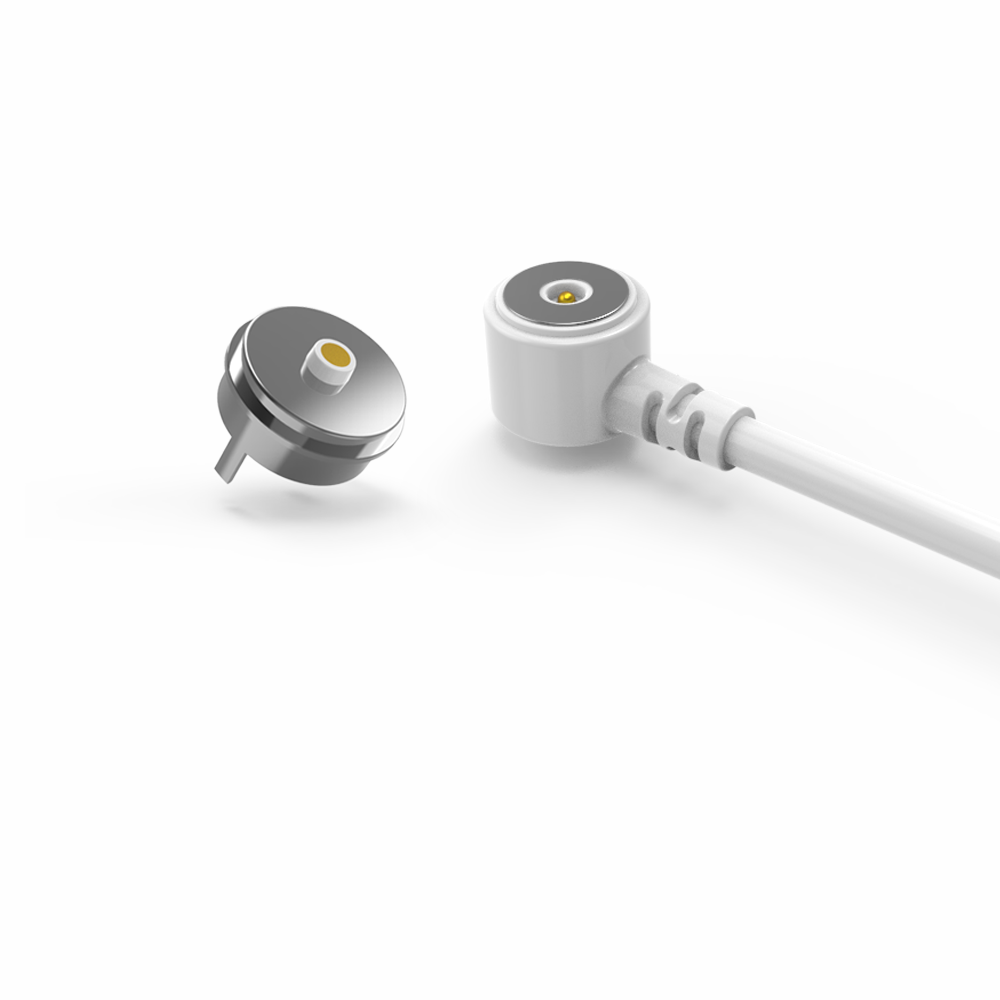

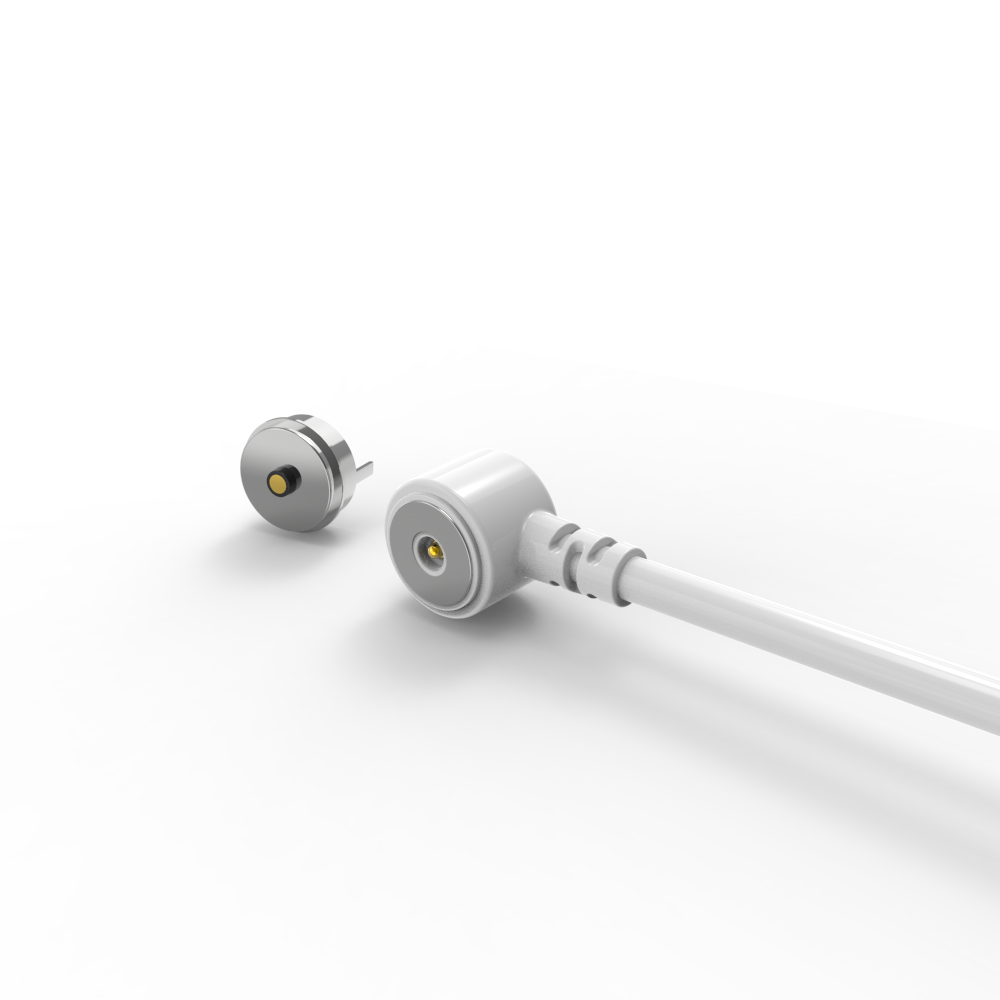

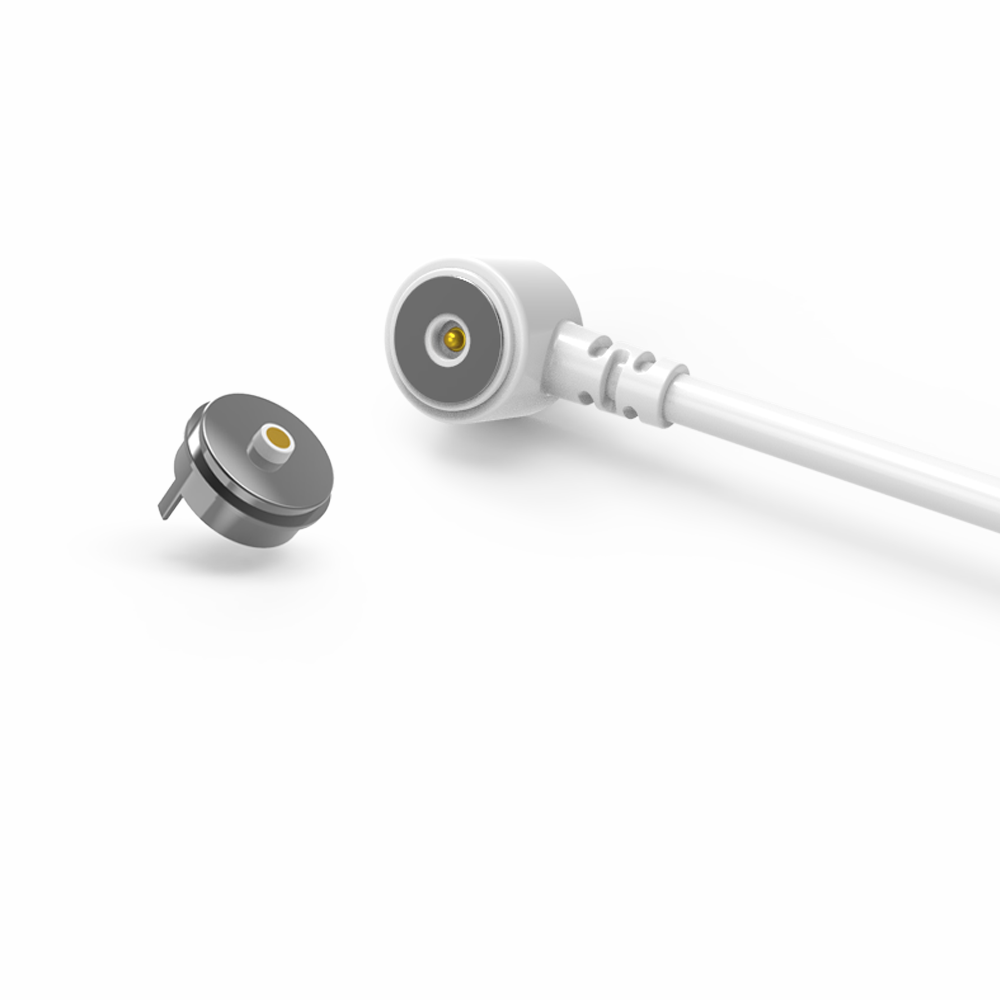

एलईडी स्ट्रिप्स के लिए सफेद पुरुष और महिला चुंबकीय पोगो पिन केबल कनेक्टर।
UPE: उच्च-प्रदर्शन चुंबकीय कनेक्टर्स और चुंबकीय केबल कनेक्टर्स का पेशेवर निर्माता
UPE प्रीमियम चुंबकीय कनेक्टर्स और चुंबकीय चार्जिंग केबल कनेक्टर्स के डिजाइन और निर्माण में विशेषज्ञता रखता है। हमारे उत्पादों को विश्वसनीयता और सुरक्षा के लिए इंजीनियर किया गया है, जिसमें शामिल हैं:
.असाधारण स्थायित्व: लंबे समय तक चलने वाले प्रदर्शन के लिए उच्च जीवनचक्र रेटिंग।
.बेहतर सुरक्षा: अंतर्निहित शॉर्ट सर्किट सुरक्षा।
.मजबूत और सुरक्षित चुंबकत्व: एक विश्वसनीय कनेक्शन सुनिश्चित करता है जो आवश्यकता पड़ने पर सुरक्षित रूप से अलग हो जाता है।
.नवाचार के प्रति प्रतिबद्धता: हम लगातार उन्नत, उच्च-प्रदर्शन कनेक्टर समाधान विकसित करने पर ध्यान केंद्रित करते हैं।
ध्यान दें:
1. चुंबक NdFeB सामग्री का उपयोग करता है, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है (उच्च तापमान, टूटने, समान ध्रुव कनेक्शन को छोड़कर)
2. चुंबक चुंबकीय क्षेत्र हस्तक्षेप मौजूद है

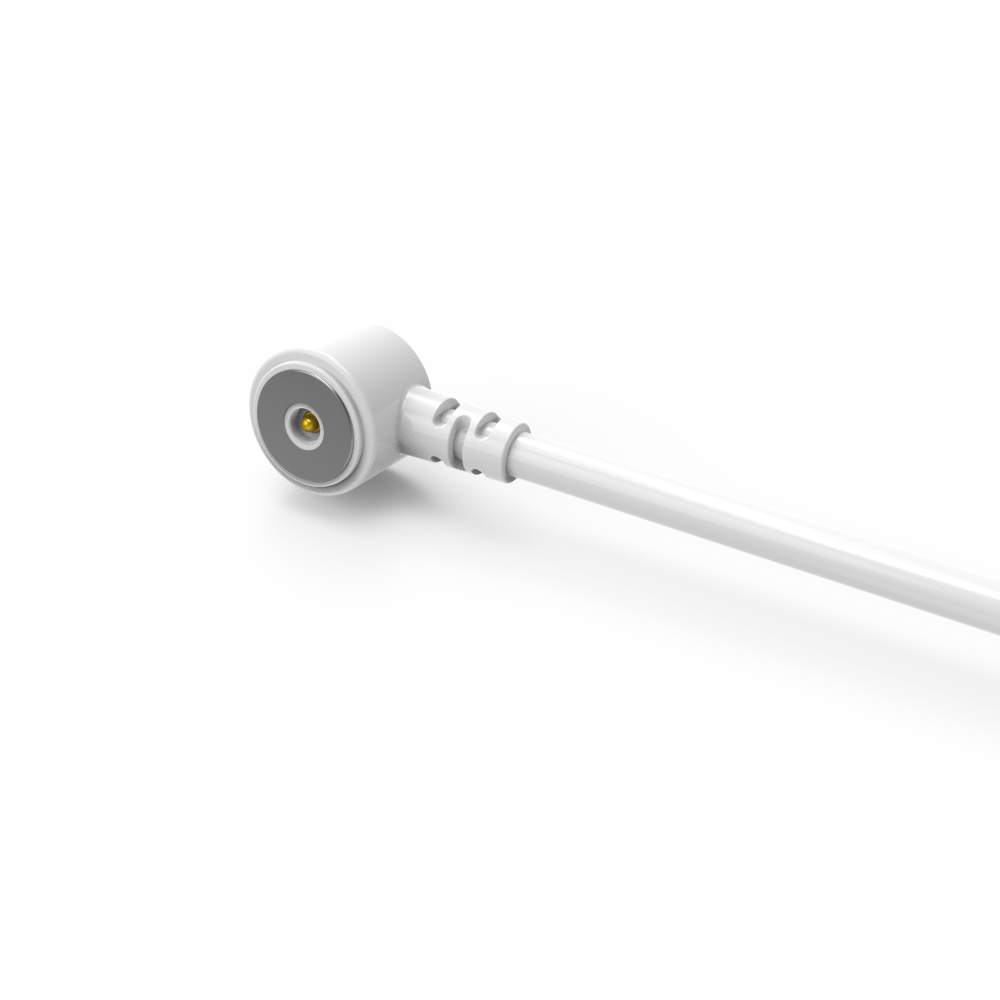

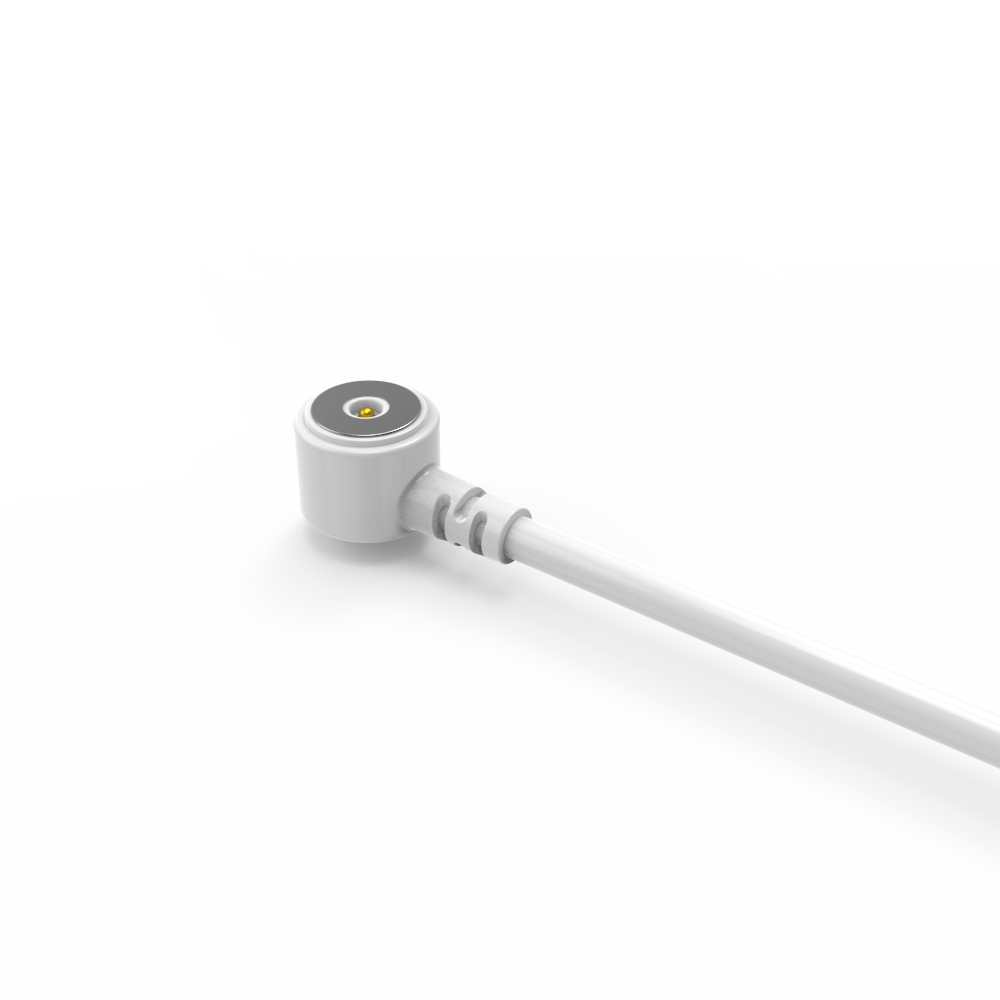

पुरुष चुंबकीय केबल कनेक्टर:
...सामग्री:
पोगो पिन: पीतल (प्लंगर और बैरल प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni);
आवास: सफेद एलसीपी+30%GF UL94 V-0;
चुंबक: NdFeB N52 प्लेटिंग Ni;
केबल:सफेद OD 3.5*2C(TC65*0.08),
वायर जैकेट:सफेद TPE 90A .
कनेक्टर जैकेट: सफेद TPE 90A..
...यांत्रिक:
स्प्रिंग बल: 70g±20g, 1.0mm वर्किंग स्ट्रोक पर।
पूर्ण स्ट्रोक: 1.2mm।
यांत्रिक जीवन: 10000 चक्र न्यूनतम।
...विद्युत:
वोल्टेज: 12 V।
वर्तमान: 3A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% ओपन और शॉर्ट टेस्ट।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48 H।

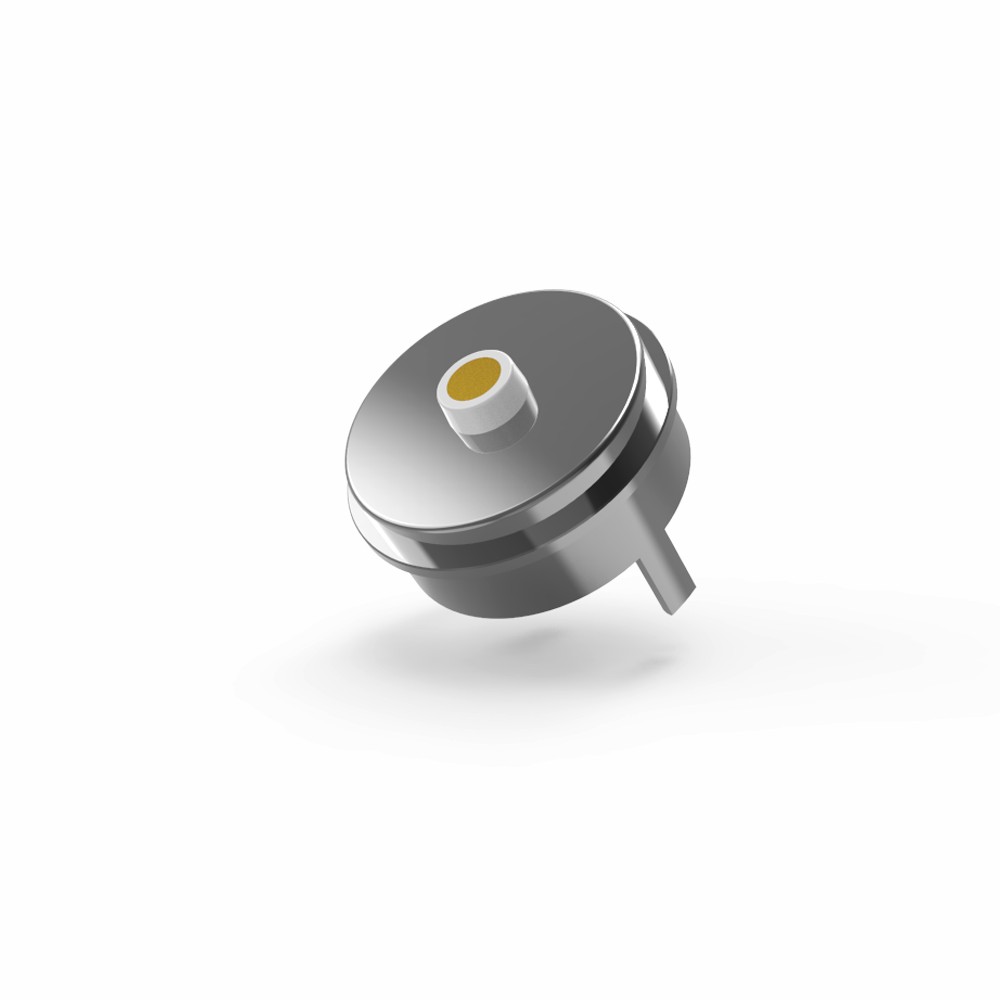

महिला चुंबकीय कनेक्टर:
..सामग्री:
PINr: लीड-फ्री C6801, प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni;
आवास: सफेद एलसीपी+30%GF UL94 V-0;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
....विद्युत:
वोल्टेज: 12.0 V।
वर्तमान: 5.0A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% ओपन और शॉर्ट टेस्ट।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और कैप्सूल बनाना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।
सर्कुलर 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटर:
|
नाम |
चुंबकीय केबल कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2pin |
|
व्यास |
10.0mm |
|
तार |
TPE |
|
केबल की लंबाई |
1000±20mm |
|
रंग |
सफेद |
|
पोगो पिन/टर्निंगपार्ट्स |
लीड-फ्री C6801 |
|
चुंबक |
N52 NdFeB प्लेटिंग Ni 15-20um |
|
आवास
|
सफेद एलसीपी+30%GF UL94 V-0 |
|
स्प्रिंग बल |
70g±20g, 1.0 परमिमी वर्किंग स्ट्रोक |
|
पूर्णस्ट्रोक |
1.2mm |
|
यांत्रिक जीवन |
10000 चक्र न्यूनतम। |
|
वर्तमान |
3A अधिकतम |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पिन)। |
|
ऑपरेशन तापमान |
-25℃ से +80℃ |
|
नमक स्प्रे परीक्षण |
48H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% ओपन और शॉर्ट टेस्ट |
सर्कुलर 2Pin पुरुष चुंबकीय केबल कनेक्टर तकनीकी ड्राइंग
सर्कुलर 2Pin महिला चुंबकीय कनेक्टर तकनीकी ड्राइंग
Reकमांडेड पीसीबी लेआउट
चुंबकीय कनेक्टर के लाभ:
● स्वचालित सोखना कनेक्शन अनुभव का मानवीकरण डिजाइन;
● मानवीकृत एंटी-फॉल: चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
● जीवनकाल: 100,000-200,000 चक्र तक;
● वाटरप्रूफ डिज़ाइन: डिवाइस का महिला सिरा धूलरोधी और वाटरप्रूफ (IPX8) हो सकता है;
● फास्ट चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिज़ाइन बड़े वर्तमान ट्रांसमिशन का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति को ग्राहक के अनुप्रयोग डिवाइस के डिजाइन के अनुसार मिलान किया जा सकता है;
●उत्पाद एंटी-शॉर्ट सर्किट संरचना डिजाइन और बेवकूफ;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 HDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन को बदल सकते हैं
●स्पेस-सेविंग महिला कनेक्टर्स और पीसीबी एडेप्टर पोगो प्रकार और एसएमटी डीआईपी पैच कॉर्ड कनेक्शन प्राप्त कर सकते हैं
●उत्कृष्ट संक्षारण प्रतिरोध ग्रेड (48H-120H) कठोर वातावरण में उपयोग के लिए आवश्यकताओं को पूरा करता है
●उत्कृष्ट विस्तार योग्य इंटरफेस, जो (पावर सिग्नल, वीडियो ऑडियो, जैक, आदि) लागू कर सकते हैं
●विकास का समय कम है, मोल्ड-मेकिंग लागत कम है, और यह अनुकूलन के लिए उपयुक्त है
उत्पाद अनुप्रयोग:
1. एयरोस्पेस, चिकित्सा उपकरण, ऑटोमोटिव ऑन-बोर्ड इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण, स्वचालित औद्योगिक उपकरण, डेटा संचार उपकरण, औद्योगिक निरीक्षण उपकरण, वायरलेस डिवाइस, ट्रैक-मूविंग इंटेलिजेंट वाहन
2: वर्चुअल रियलिटी डिवाइस (VR), मानव रहित हवाई वाहन डिवाइस, इंटेलिजेंट रोबोट डिवाइस
3: स्मार्ट पहनने योग्य उत्पाद, स्मार्ट पोजिशनिंग उत्पाद (बच्चों की स्मार्टवॉच, स्मार्ट ब्रेसलेट, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडफोन, आदि)
4: स्मार्ट होम डिवाइस, स्मार्ट हैंडहेल्ड टर्मिनल डिवाइस, स्मार्ट सैनिटेशन उपकरण, स्मार्ट आउटडोर स्पोर्ट्स उपकरण, स्मार्ट फिजियोथेरेपी और ब्यूटी डिवाइस
5: उपभोक्ता इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण (प्रिंटर, स्मार्ट फोन, कंप्यूटर, कैमरे, ऑडियो-विजुअल उपकरण, पीडीए)
हमें क्यों चुनें?
1. आर एंड डी टीम स्वतंत्र डिजाइन और विकास क्षमताएं, उत्पाद विकास के साथ अनुकूलित की जा सकती हैं; आपके पास बस एक आईडी है, हम आपके लिए बाकी काम करेंगे, मुफ्त विकास, आर एंड डी समय 3-5 कार्य दिवस।
2. मल्टी-प्रोग्राम चयन के उत्पाद प्रोजेक्ट, गोल, चौकोर, आयताकार, आकार का कनेक्शन सुंदर उपस्थिति प्राप्त करने, स्थान बचाने, आसान प्लग, चुंबकीय बल 1N से 30N तक प्राप्त कर सकता है।
3. कनेक्शन का तरीका: चुंबक से चुंबक, चुंबक से मिश्र धातु, चुंबक से आयरन शीट और इसी तरह, विभिन्न संरचना और अनुप्रयोग को पूरा करने के लिए, चुंबकीय क्षेत्र हस्तक्षेप से बचें, NdFeB चुंबक का उपयोग करें, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है।
चुंबकीय केबल कनेक्टर ऑर्डर कैसे दें
चरण 1: अपनी आवश्यकताएं सबमिट करें
इन प्रमुख विवरणों को प्रदान करें:
✅कनेक्टर प्रकार: उदाहरण के लिए, केवल चार्जिंग, डेटा+पावर (USB-C/HDMI), पोगो पिन, हाइब्रिड
✅मात्रा: अनुमानित वार्षिक मात्रा (उदाहरण के लिए, 50K यूनिट/वर्ष)
✅अनुकूलन आवश्यकताएं:
.आकार/आकार (उदाहरण के लिए, गोलाकार Ø5mm, राइट-एंगल्ड)
.वर्तमान रेटिंग (उदाहरण के लिए, 8A फास्ट चार्जिंग)
.आईपी रेटिंग (उदाहरण के लिए, IPX8 वाटरप्रूफ)
.सिग्नल प्रकार (उदाहरण के लिए, USB 2.0 + 12V पावर)
सौंदर्यशास्त्र (रंग, ब्रांडिंग, सतह खत्म)
✅तकनीकी विनिर्देश: ऑपरेटिंग वोल्टेज, मिलन चक्र, ऑपरेटिंग तापमान रेंज
चरण 2: उद्धरण और समझौता
UPE प्रदान करता है:
.यूनिट मूल्य निर्धारण (5K+ ऑर्डर के लिए वॉल्यूम छूट)
.लीड टाइम (प्रोटोटाइपिंग + बड़े पैमाने पर उत्पादन)
.भुगतान शर्तें (उदाहरण के लिए, 50% जमा, 50% प्री-शिपमेंट)
अंतिम रूप दें: MOQ, डिलीवरी शेड्यूल, पैकेजिंग
चरण 3: ऑर्डर की पुष्टि करें और भुगतान करें
एक पीओ या औपचारिक आदेश समझौते पर हस्ताक्षर करें
के माध्यम से सुरक्षित रूप से भुगतान करें:
.बैंक ट्रांसफर (SWIFT/TT)
.पेपैल
.लेटर ऑफ क्रेडिट (थोक ऑर्डर के लिए)
चरण 4: उत्पादन और शिपिंग
✅प्रोटोटाइपिंग: 5-7 दिन (बड़े पैमाने पर उत्पादन से पहले नमूना अनुमोदन)
✅बड़े पैमाने पर उत्पादन: 15-20 दिन (लचीला स्केलिंग)
शिपिंग:
.EXW
.ट्रैक करने योग्य लॉजिस्टिक्स (DHL, FedEx, समुद्री माल)
चरण 5: गुणवत्ता आश्वासन
✅प्री-शिपमेंट: UPE QC रिपोर्ट प्रदान करता है (IP परीक्षण, निरंतरता जांच)
✅पोस्ट-डिलीवरी: निरीक्षण करें:
.आयामी सटीकता
.सिग्नल/पावर प्रदर्शन
.फिनिश स्थिरता
