| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VID2400A/ VIC2450B |
| दस्तावेज: | VID2400A.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Dia.: | 10.0mm |
|---|---|---|---|
| Material: | TPE,NdFeB N52,Lead-free C6801 | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Current: | 3A |
| Volatge: | 12V | Cable lenght: | 1000mm |
| Color: | Black | Salt spray test: | 48H |
| Mechanical life: | 10000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

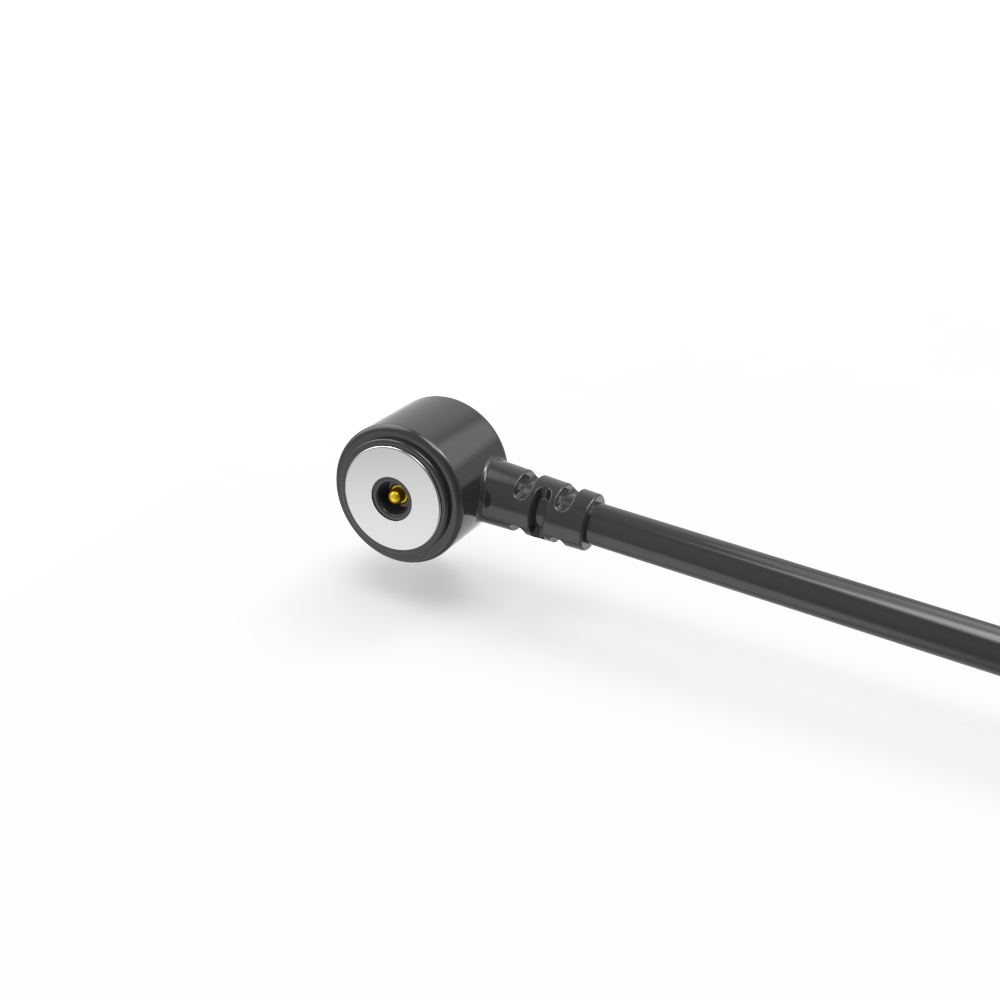

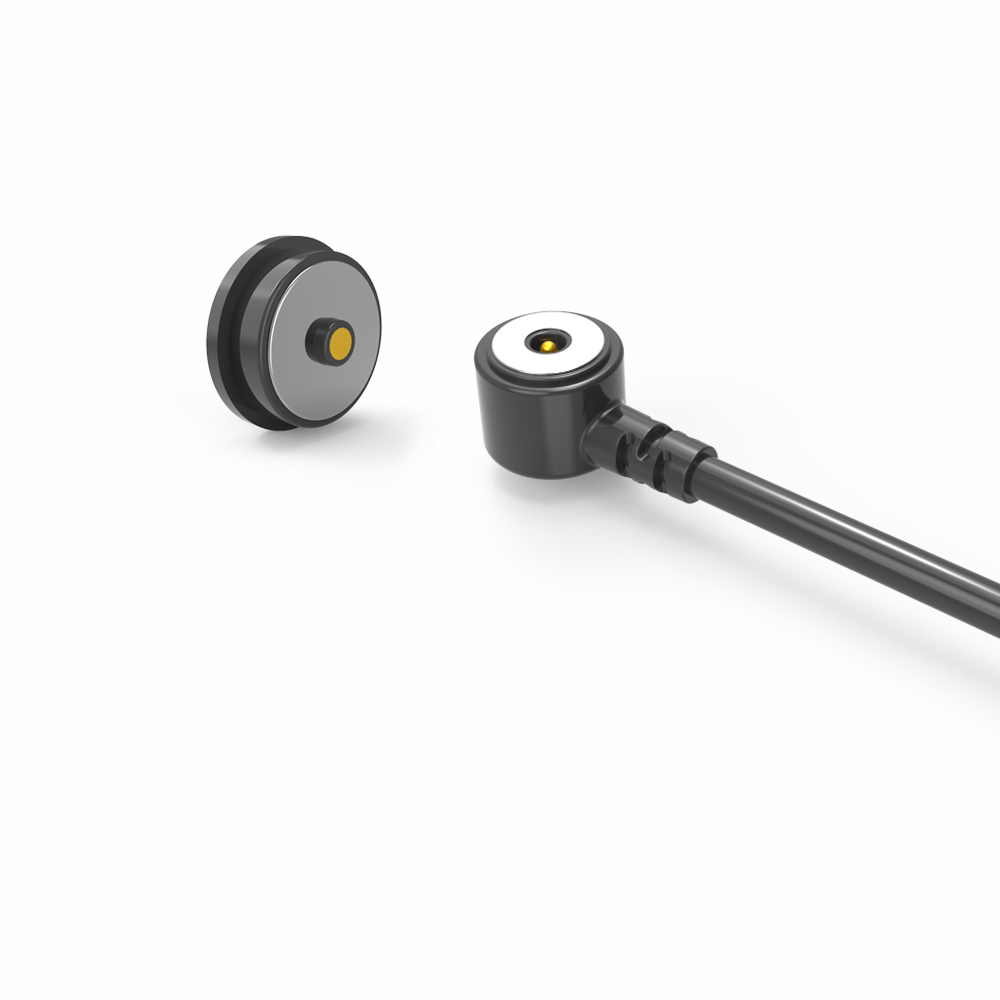

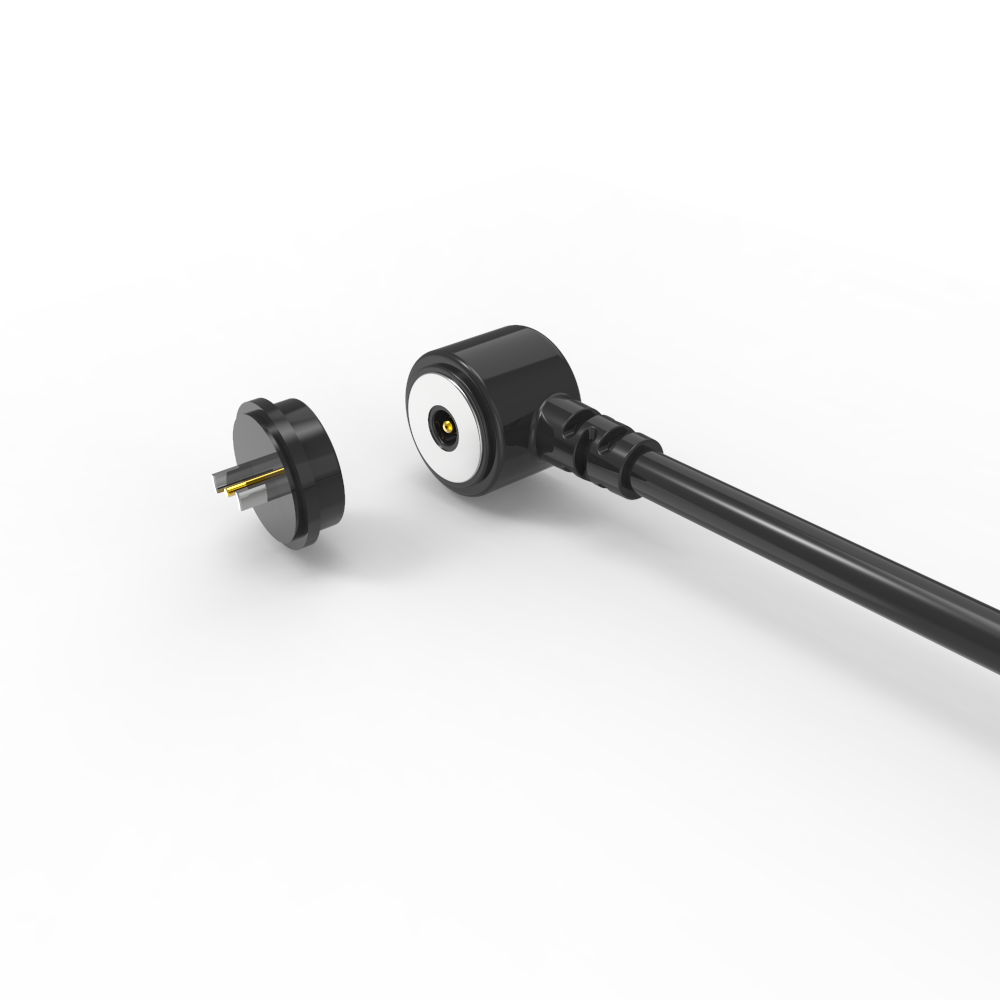

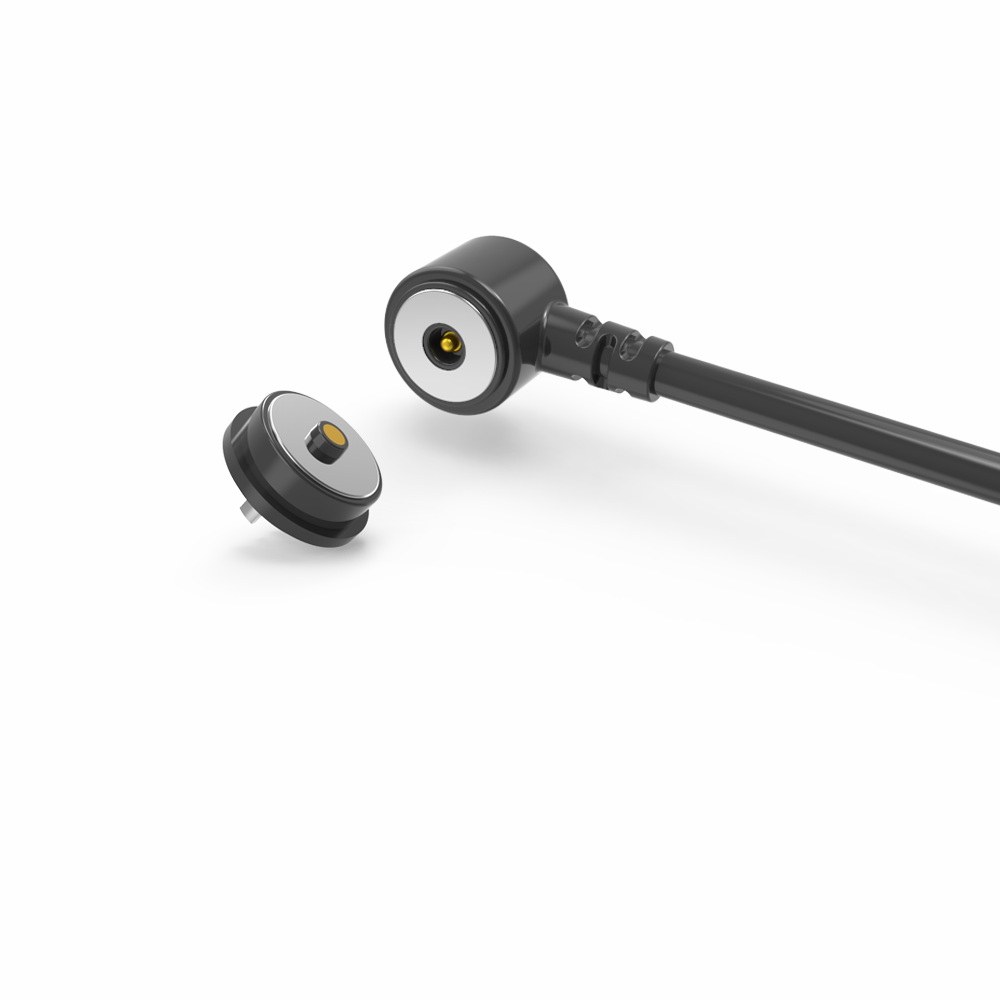

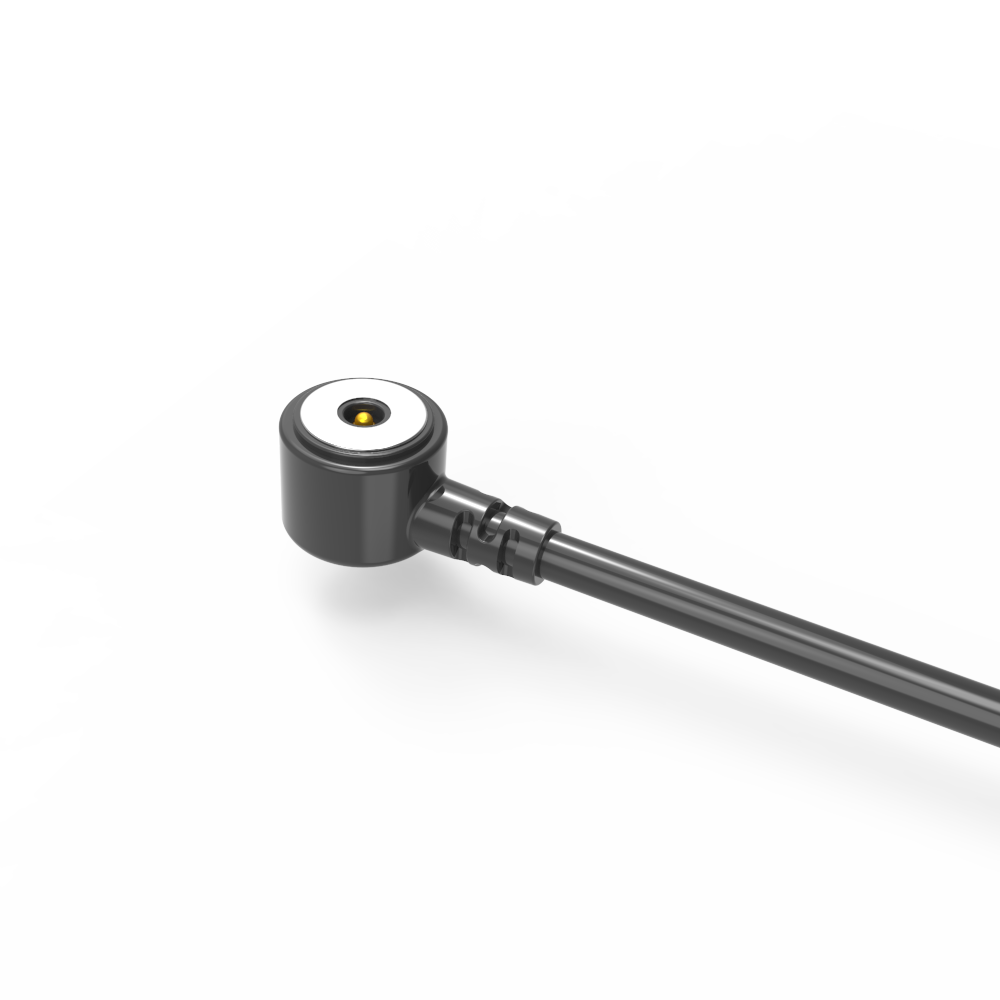

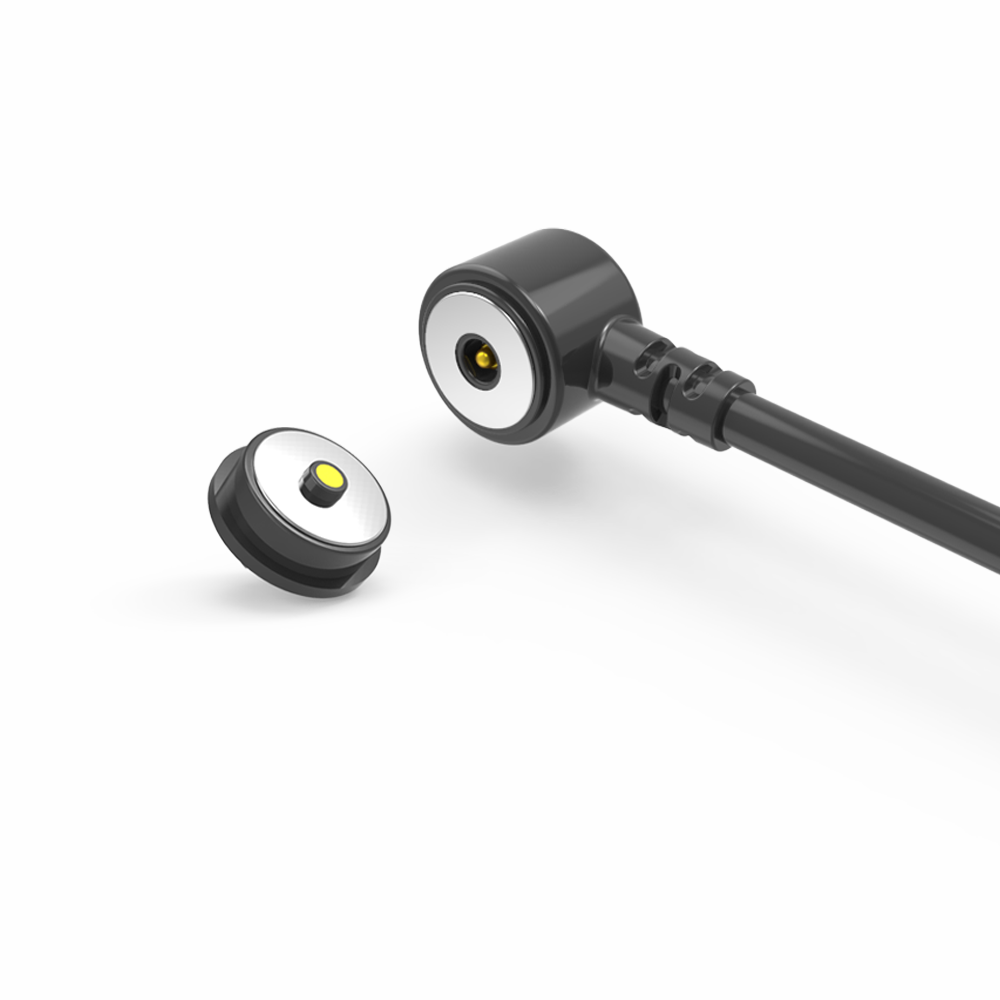

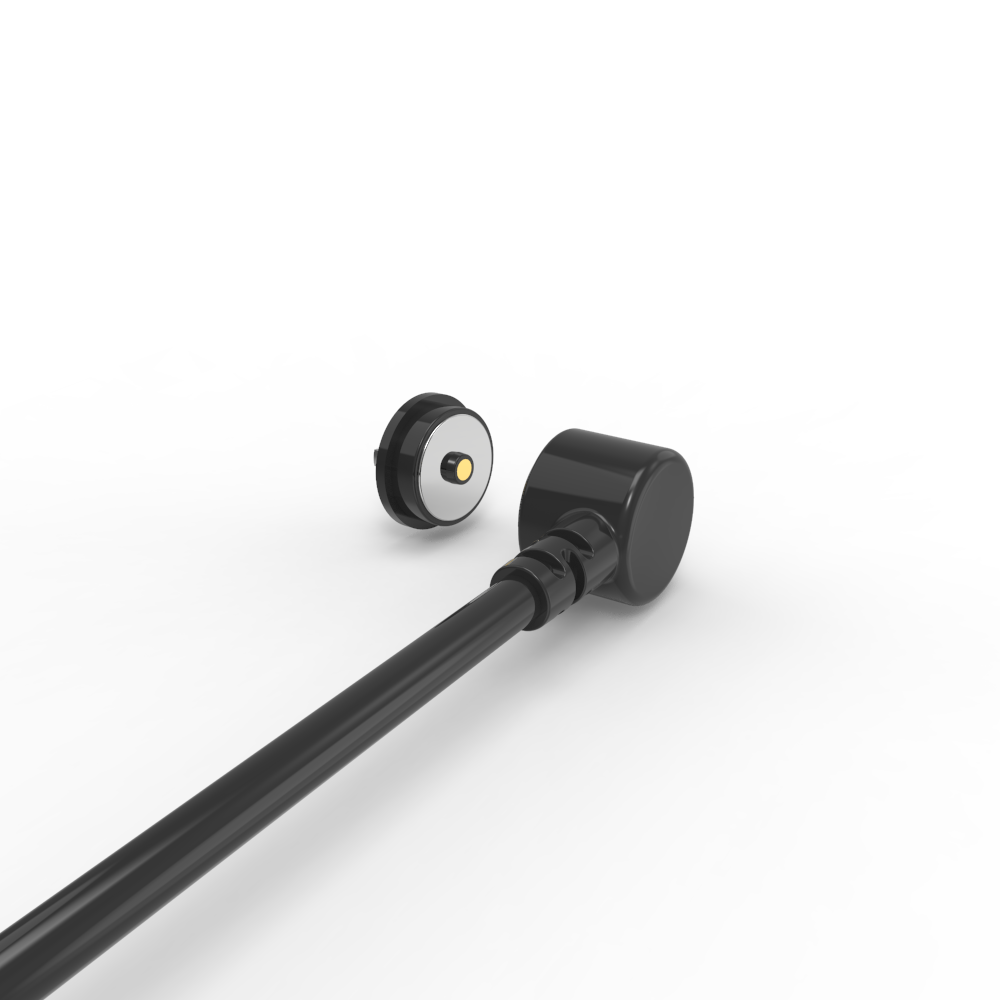

माइक्रो प्रोजेक्टर के साथ 10.0 मिमी गोल पुरुष और महिला चुंबकीय डीसी केबल कनेक्टर, चुंबकीय पोगो पिन में स्वचालित अवशोषण, आसान संचालन का लाभ होता है। पोगो पिन में अच्छी विद्युत चालकता होती है, जो गंभीर वातावरण में आसानी से खराब नहीं होती है।
यूनियन प्रिसिजन इलेक्ट्रॉनिक कंपनी, लिमिटेड (UPE) एक उच्च तकनीक वाली कंपनी के रूप में उच्च-अंत पोगो पिन, पोगो पिन कनेक्टर्स, चुंबकीय कनेक्टर और सहायक उत्पादों के डिजाइन, विकास, उत्पादन और बिक्री के लिए प्रतिबद्ध है।
हम कंपनी के विकास के मूल के रूप में निरंतर तकनीकी नवाचार और उच्च गुणवत्ता वाले उत्पादों का पालन कर रहे हैं, एक पेशेवर और अनुभवी तकनीकी टीम के पास प्रासंगिक कनेक्टर उद्योग में 15 से अधिक वर्षों का अनुभव है। UPE के पास उत्पाद विकास और निर्माण में कई वर्षों का कार्य अनुभव है। UPE उत्पाद डिजाइन, विकास और निर्माण के दौरान उत्पाद की गुणवत्ता सुनिश्चित करता है। साथ ही, यह ग्राहकों को सिंक्रोनस विकास जैसे तकनीकी सहायता भी प्रदान कर सकता है।
उत्पाद EU ROHS, REACH, HF पर्यावरण संरक्षण मानकों का अनुपालन करते हैं।
पुरुष चुंबकीय केबल कनेक्टर:
...सामग्री:
पोगो पिन: पीतल (प्लंजर और बैरल प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni);
आवास: काला HTN+30%GF UL94 V-0;
चुंबक: NdFeB N52 प्लेटिंग Ni;
केबल: काला OD 3.5*2C(TC65*0.08),
वायर जैकेट: काला TPE 90A .
कनेक्टर जैकेट: काला TPE 90A..
...यांत्रिक:
स्प्रिंग बल: 70g±20g, 1.0mm वर्किंग स्ट्रोक पर।
पूर्ण स्ट्रोक: 1.2mm।
यांत्रिक जीवन: 10000 चक्र न्यूनतम।
...विद्युत:
वोल्टेज: 12 V।
करंट: 3A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48 H।

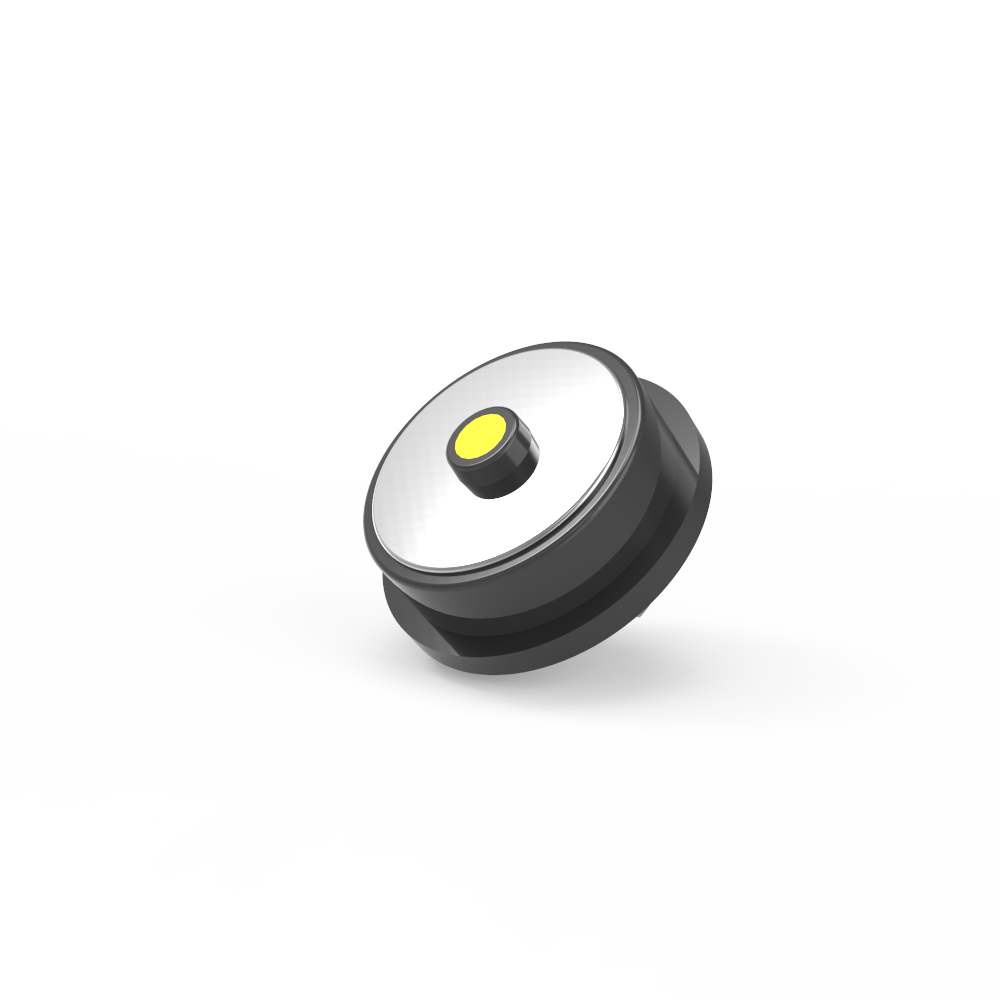

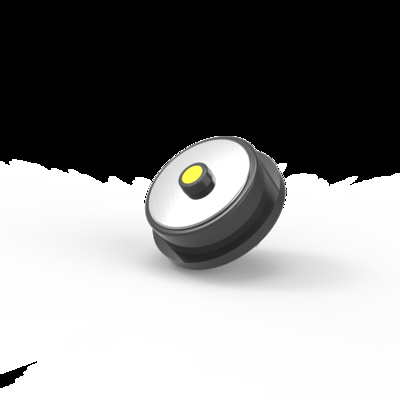

महिला चुंबकीय कनेक्टर:
..सामग्री:
PINr: लीड-फ्री C6801, प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni;
आवास: काला HTN+30%GF UL94 V-0 ;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
....विद्युत:
वोल्टेज: 12.0 V।
करंट: 3.0A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेटिंग करना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।
ध्यान दें:
1. चुंबक NdFeB सामग्री का उपयोग करता है, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है (उच्च तापमान, टूटने, समान ध्रुव कनेक्शन को छोड़कर)
2. चुंबक चुंबकीय क्षेत्र हस्तक्षेप मौजूद है
3. शॉर्ट-सर्किट सुरक्षा डिजाइन कर सकते हैं
मैग्नेटिक कनेक्टर्स कैसे काम करते हैं?
.दोनों तरफ एक-दूसरे के करीब रखे जाने पर चुंबकीय रूप से जुड़ते हैं
.प्लग के पीछे की रोशनी इंगित करती है कि बिजली बह रही है
.जब किनारों को अलग किया जाता है, तो बिजली का प्रवाह तुरंत बंद हो जाता है
.वे शॉर्ट सर्किट से बचते हैं क्योंकि कनेक्टर्स एक-दूसरे को पीछे हटाते हैं, और यदि वे आकर्षित होते हैं तो यह अछूते भागों पर होता है (क्योंकि दोनों कनेक्टर्स समान चुंबकीय ध्रुव को मुक्त करते हैं)
सर्कुलर 2Pin मैग्नेटिक केबल कनेक्टर्स पैरामीटर:
|
नाम |
मैग्नेटिक केबल कनेक्टर |
|
व्यास |
10.0mm |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2pin |
|
तार |
TPE |
|
केबल की लंबाई |
1000±20mm |
|
रंग |
काला |
|
पोगो पिन/टर्निंगपार्ट्स |
लीड-फ्री C6801 |
|
शेल |
लीड-फ्री C6801 |
|
चुंबक |
N52 NdFeB प्लेटिंग Ni 15-20um |
|
आवास
|
काला HTN UL94V-0 |
|
स्प्रिंग बल |
70g±20g, 1.0 परमिमी वर्किंग स्ट्रोक |
|
पूर्णस्ट्रोक |
1.2mm |
|
यांत्रिक जीवन |
10000 चक्र न्यूनतम। |
|
करंट |
3AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ मैक्स (पिन)। |
|
ऑपरेशन तापमान |
-25℃ से +80℃ |
|
नमक स्प्रे परीक्षण |
48H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और छोटा परीक्षण |
सर्कुलर 2Pin पुरुष चुंबकीय केबल कनेक्टर तकनीकी आरेखण
सर्कुलर 2Pin महिला चुंबकीय कनेक्टर तकनीकी आरेखण
सिफारिश की गई पीसीबी लेआउटमैग्नेटिक कनेक्टर के लाभ:
1. सहज उपयोगकर्ता अनुभव
.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।2. असाधारण स्थायित्व
.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।3. पर्यावरणीय लचीलापन
.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।4. उच्च-प्रदर्शन बिजली वितरण
.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।5. डिजाइन लचीलापन
.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।6. उन्नत सुरक्षा
.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।7. उन्नत सिग्नल क्षमता
.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।.
सिग्नल अखंडता: बार-बार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर संचरण बनाए रखता है।उत्पाद अनुप्रयोग क्षेत्र हैं:
1. पहनने योग्य उपकरण (स्मार्ट घड़ियाँ, पालतू लोकेटर, स्मार्ट ब्रेसलेट) चार्ज/केबल
2. लैपटॉप, टैबलेट पीसी, पीडीए, हैंडहेल्ड डेटा टर्मिनल;
3. चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण;
4. विमानन, एयरोस्पेस, सैन्य संचार और सैन्य इलेक्ट्रॉनिक्स
5. ऑटोमोबाइल, ऑटोमोबाइल नेविगेशन, परीक्षक और माप उपकरण
