एलईडी के लिए डाय 10.0 मिमी पुरुष और महिला परिपत्र चुंबकीय वसंत पोगो पिन कनेक्टर

बुनियादी जानकारी
Place of Origin: China
ब्रांड नाम: UPE
प्रमाणन: ISO9002
Model Number: VIC3350C/VIC3350D
Minimum Order Quantity: 5000
मूल्य: $1-$5
Packaging Details: PE bags
Delivery Time: 12-15 working days
Payment Terms: T/T
Supply Ability: 5KPCS/Day
विस्तार जानकारी
Name: Rounded Magnetic Connector Color: White
Material: Lead-free C6801,SUS 304 ,White LCP, NdFeB N52 Current: 5.0A
Volatge: 12V Spring force: 70g±20g
Working storke: 1.0mm Salt spray test: 48H
Mechanical life: 50000 cycle Min. Contact resistance: 50mΩ Max (PIN)

उत्पाद विवरण

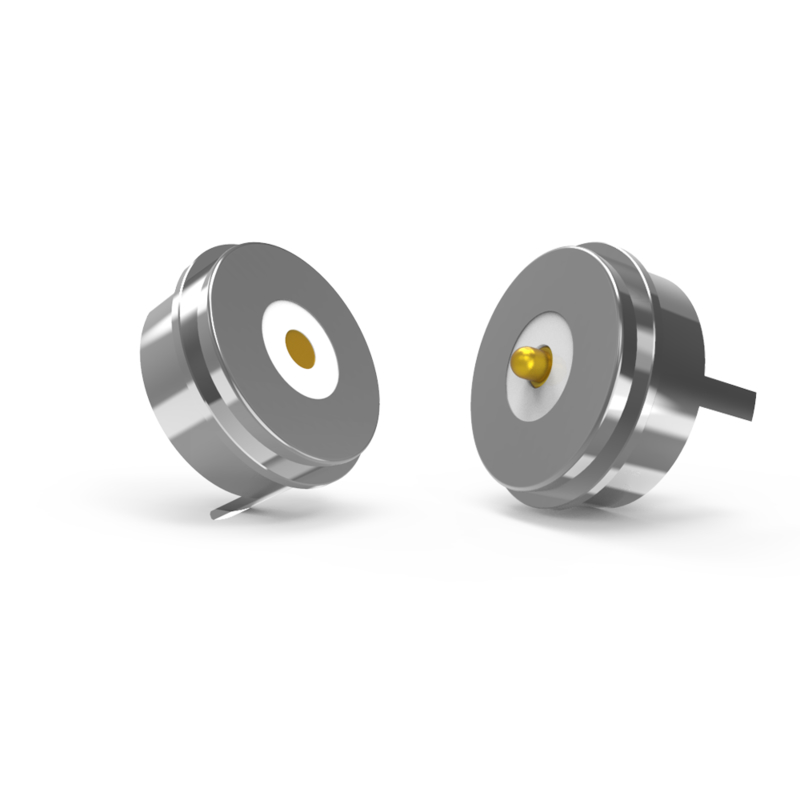

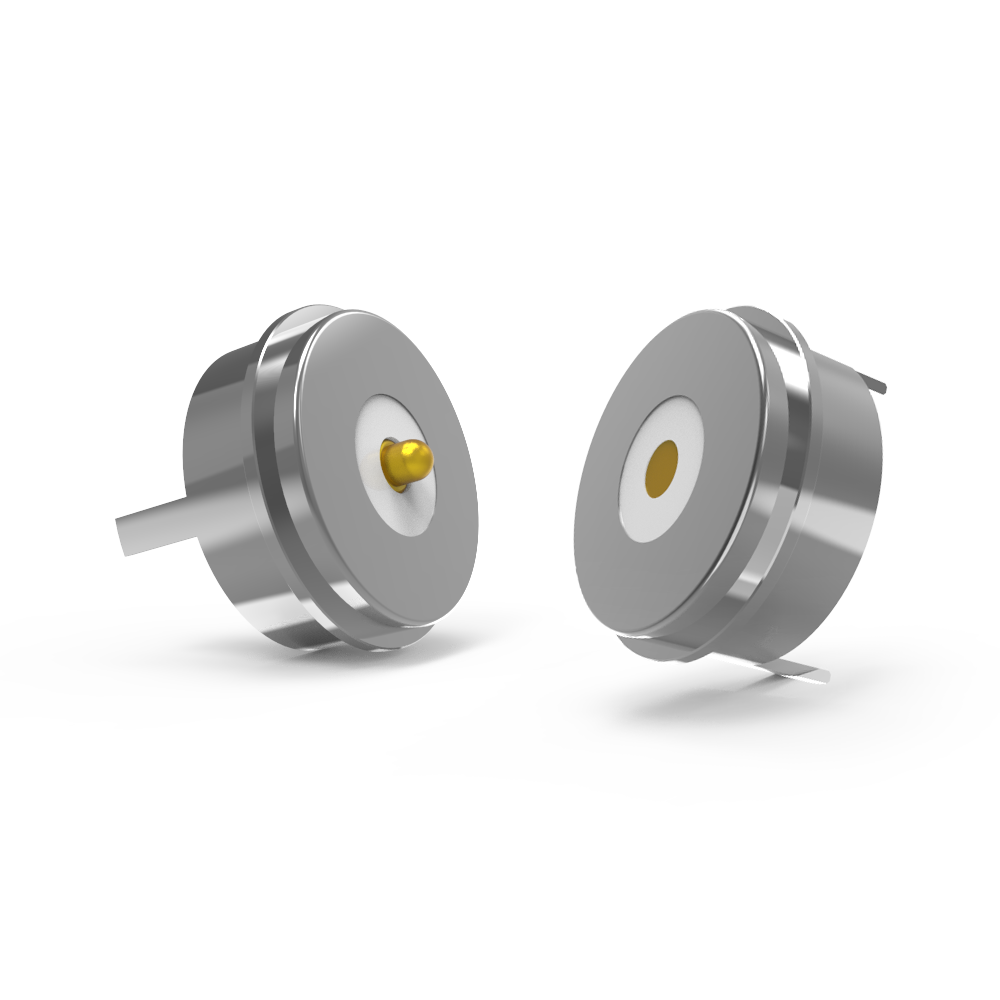

एलईडी के लिए Dia 10.0mm पुरुष और महिला गोलाकार चुंबकीय स्प्रिंग पोगो पिन कनेक्टर।


UPE पेशेवर डिज़ाइन और निर्माण चुंबकीय कनेक्टर, ग्राहक के लिए चुंबकीय केबल कनेक्टर।
आपको बस हमें अपनी आईडी और अपनी आवश्यकताओं के साथ अपने उत्पादों के अनुप्रयोग का विवरण प्रदान करने की आवश्यकता है, फिर हमारे इंजीनियर आपको सुझाव देंगे और हम आपके उत्पादों के डिज़ाइन को पूरा करने में भी आपकी मदद कर सकते हैं, या यदि आपको आवश्यकता हो तो UPE इसे आपके लिए डिज़ाइन कर सकता है।

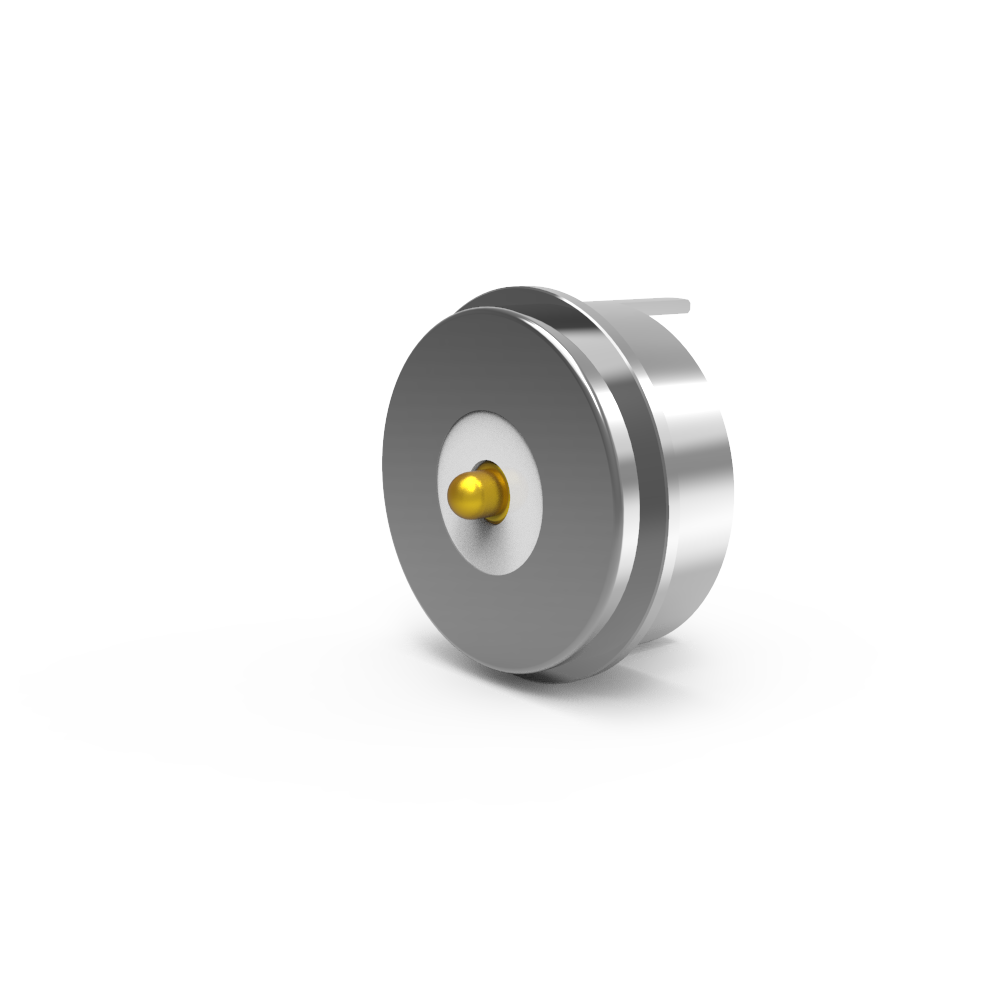

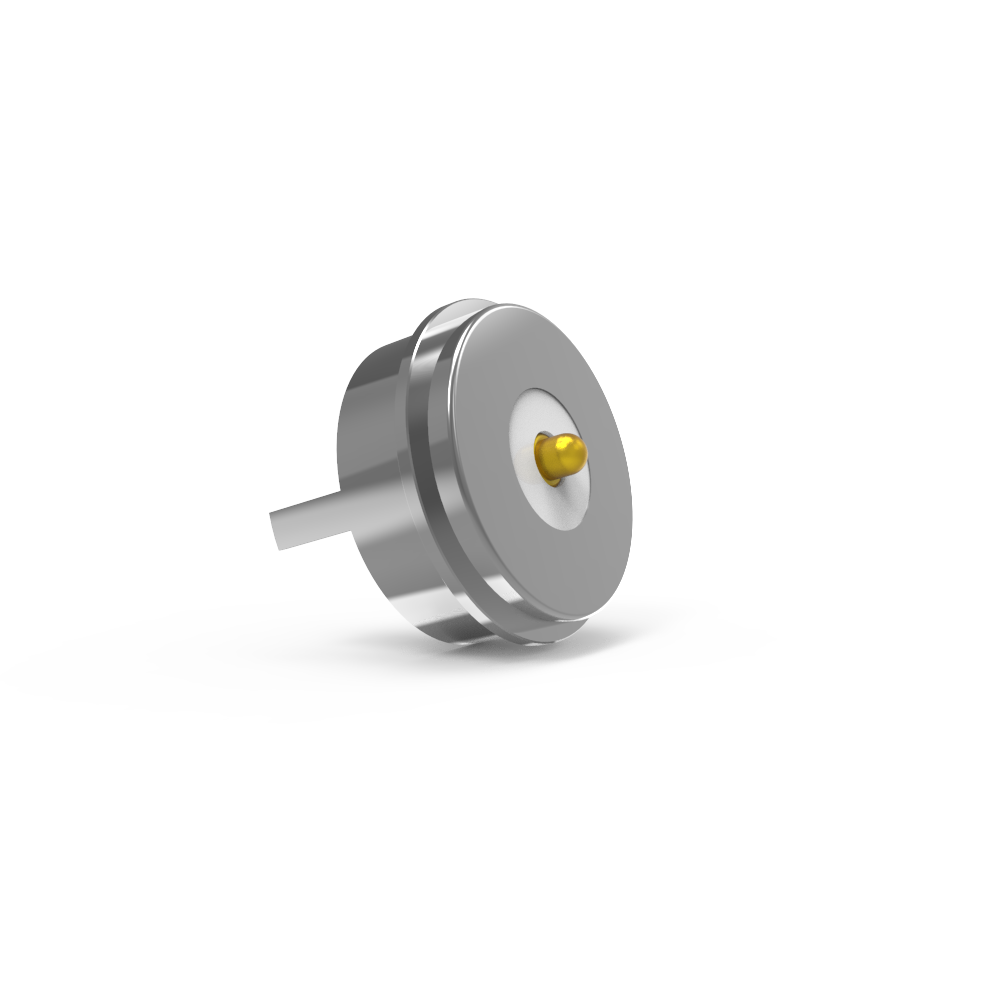

पुरुष चुंबकीय कनेक्टर भाग

...सामग्री:

प्लंजर: लीड-फ्री C6801, प्लेटिंग 5U" Min Au over 60~100U"Ni;
बैरल: लीड-फ्री C6801, प्लेटिंग 5U"Min Au over 60~100U"Ni;
स्प्रिंग: SUS 304 प्लेटिंग 1U"Au;
आवास: सफेद LCP+30%GF UL94 V-0;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
...यांत्रिक:
स्प्रिंग बल: 80g±20g, 1.0mm कार्य स्ट्रोक पर।
पूर्ण स्ट्रोक: 1.2mm।
यांत्रिक जीवन: 50000 चक्र न्यूनतम।
...विद्युत:
वोल्टेज: 12.0 V।
वर्तमान: 5.0 A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और कैप्सूल बनाना;
3. उस पीसीबी बोर्ड का एक स्थानांतरण टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।

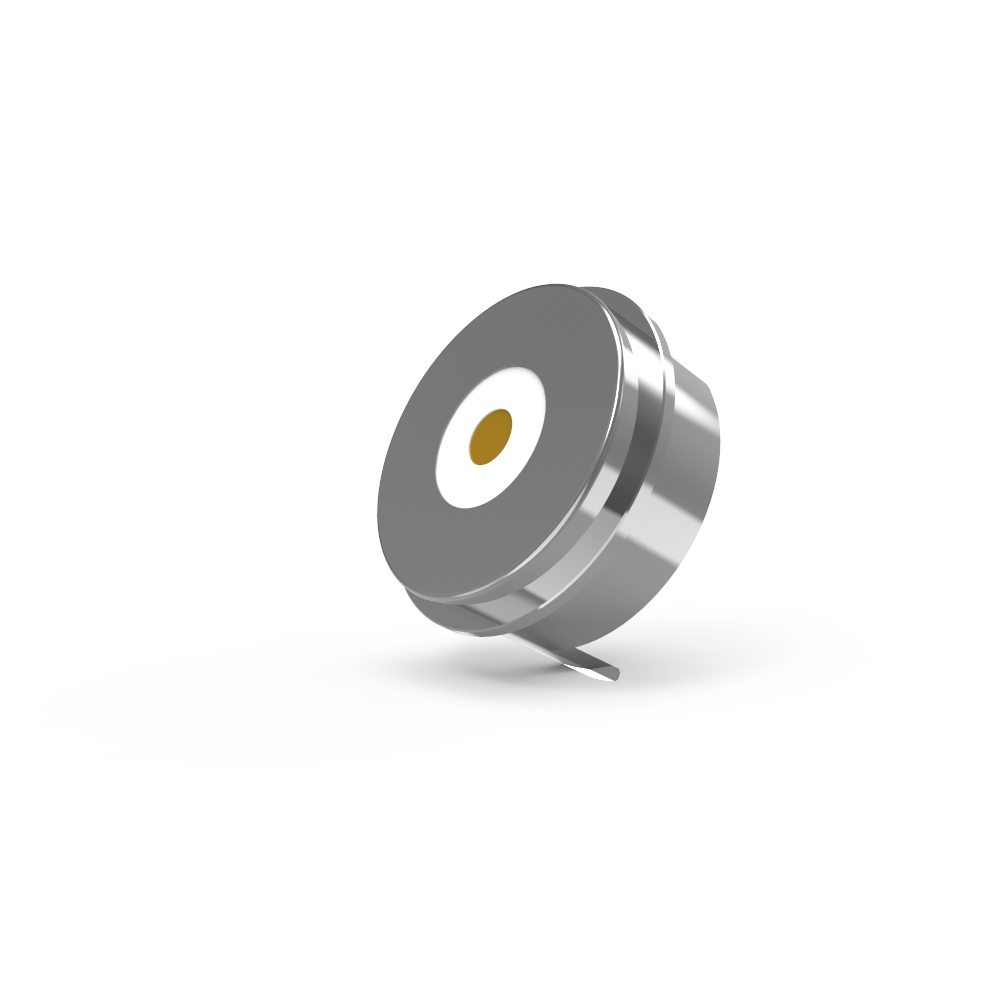

महिला चुंबकीय कनेक्टर भाग

...सामग्री:
पिन: लीड-फ्री C6801, प्लेटिंग 5U"Min Au over 60~100U"Ni;

आवास: सफेद LCP+30%GF UL94 V-0;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
....विद्युत:
वोल्टेज: 12.0 V।
वर्तमान: 5.0 A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और कैप्सूल बनाना;
3. उस पीसीबी बोर्ड का एक स्थानांतरण टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।


DC Magnetic  कनेक्टर पैरामीटर:

नाम

गोलाकार चुंबकीय कनेक्टर

प्रकार

पुरुष/महिला

पिन

2pin

व्यास

10.0mm

रंग

सफेद

पोगो पिन

पीतल C6801 प्लेटिंग Au 0.125um

घूमने वाले पुर्जे

पीतल C6801 प्लेटिंग Ni

आवास

सफेद LCP+30%GF UL94 V-0;

स्प्रिंग बल

8020g, 1.0 परमिमी कार्य स्ट्रोक।

पूर्ण स्ट्रोक

1.2mm

यांत्रिक जीवन

50000 चक्र न्यूनतम।

वर्तमान

3.0A अधिकतम

वोल्टेज

DC 12V

संपर्क प्रतिरोध

50mΩ अधिकतम (पिन)।

ऑपरेशन तापमान

-25℃to +80℃

नमक स्प्रे परीक्षण

24H

प्रमाणीकरण

ROHS या REACH अनुरूप उत्पाद

परीक्षण

100% खुला और छोटा परीक्षण


गोलाकार पुरुष चुंबकीय कनेक्टर तकनीकी आरेखण

एलईडी के लिए डाय 10.0 मिमी पुरुष और महिला परिपत्र चुंबकीय वसंत पोगो पिन कनेक्टर 0

गोलाकार महिला चुंबकीय कनेक्टर तकनीकी आरेखण

एलईडी के लिए डाय 10.0 मिमी पुरुष और महिला परिपत्र चुंबकीय वसंत पोगो पिन कनेक्टर 1

पीसीबी लेआउट:

एलईडी के लिए डाय 10.0 मिमी पुरुष और महिला परिपत्र चुंबकीय वसंत पोगो पिन कनेक्टर 2


चुंबकीय कनेक्टर के लाभ:

●स्वचालित सोखना कनेक्शन अनुभव का मानवीकरण डिजाइन;

●मानवीकृत एंटी-फॉल: चार्जिंग इंटरफ़ेस से निकालना आसान है, और डिवाइस को हटाना आसान नहीं है;

●जीवनकाल: 100,000-200,000 चक्र तक;

●वाटरप्रूफ डिज़ाइन: डिवाइस का महिला सिरा धूलरोधी और वाटरप्रूफ (IPX8) हो सकता है;

●तेज़ चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिज़ाइन बड़े वर्तमान संचरण का सामना करता है;

चुंबकीय कनेक्टर की उपस्थिति को ग्राहक के अनुप्रयोग डिवाइस के डिज़ाइन के अनुसार मिलान किया जा सकता है;

उत्पाद एंटी-शॉर्ट सर्किट संरचना डिजाइन और बेवकूफ;

उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 HDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन को बदल सकते हैं

स्पेस-सेविंग महिला कनेक्टर और पीसीबी एडेप्टर पोगो प्रकार और एसएमटी डीआईपी पैच कॉर्ड कनेक्शन प्राप्त कर सकते हैं

उत्कृष्ट संक्षारण प्रतिरोध ग्रेड (48H-120H) कठोर वातावरण में उपयोग की आवश्यकताओं को पूरा करता है

उत्कृष्ट विस्तार योग्य इंटरफेस, जो (पावर सिग्नल, वीडियो ऑडियो, जैक, आदि) लागू कर सकते हैं

विकास का समय कम है, मोल्ड-मेकिंग लागत कम है, और यह अनुकूलन के लिए उपयुक्त है


चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:

1. एयरोस्पेस, चिकित्सा उपकरण, ऑटोमोटिव ऑन-बोर्ड इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण, स्वचालित औद्योगिक उपकरण, डेटा संचार उपकरण, औद्योगिक निरीक्षण उपकरण, वायरलेस डिवाइस, ट्रैक-मूविंग इंटेलिजेंट वाहन
2: वर्चुअल रियलिटी डिवाइस (VR), मानव रहित हवाई वाहन डिवाइस, इंटेलिजेंट रोबोट डिवाइस
3: स्मार्ट पहनने योग्य उत्पाद, स्मार्ट पोजिशनिंग उत्पाद (बच्चों की स्मार्टवॉच, स्मार्ट ब्रेसलेट, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडफ़ोन, आदि)
4: स्मार्ट होम डिवाइस, स्मार्ट हैंडहेल्ड टर्मिनल डिवाइस, स्मार्ट सैनिटेशन उपकरण, स्मार्ट आउटडोर स्पोर्ट्स उपकरण, स्मार्ट फिजियोथेरेपी और ब्यूटी डिवाइस
5: उपभोक्ता इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण (प्रिंटर, स्मार्ट फोन, कंप्यूटर, कैमरे, ऑडियो-विजुअल उपकरण, पीडीए)


UPE को आपका भागीदार क्यों होना चाहिए?

1.R & D टीम स्वतंत्र डिजाइन और विकास क्षमताएं, उत्पाद विकास के साथ अनुकूलित की जा सकती हैं; आपके पास बस एक आईडी है, हम आपके लिए बाकी काम करेंगे, मुफ्त विकास, R&D समय 3-5 कार्य दिवस।

2. मल्टी-प्रोग्राम चयन के उत्पाद प्रोजेक्ट, गोल, वर्ग, आयताकार, आकार का कनेक्शन सुंदर उपस्थिति प्राप्त करने, स्थान बचाने, आसान प्लग, चुंबकीय बल 1N से 30N तक प्राप्त कर सकता है।

3. कनेक्शन का तरीका: चुंबक से चुंबक, चुंबक से मिश्र धातु, चुंबक से आयरन शीट और इसी तरह, विभिन्न संरचना और अनुप्रयोग को पूरा करने के लिए, चुंबकीय क्षेत्र हस्तक्षेप से बचें, NdFeB चुंबक का उपयोग करें, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है।


UPE के साथ अपना चुंबकीय कनेक्टर ऑर्डर कैसे दें

1. अपनी आवश्यकताएं जमा करें

हमारी बिक्री टीम से संपर्क करें:

ईमेल: [union@upetech.net]

फोन: [+86 13434524996]

ऑनलाइन फॉर्म: [www.pogopinsconnector.com]



विवरण प्रदान करें:

✔ अनुप्रयोग (जैसे, चिकित्सा, ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स)

✔ कनेक्टर प्रकार (जैसे, चुंबकीय पोगो पिन, चार्जिंग केबल)

✔ विनिर्देश (वोल्टेज, करंट, आकार, वाटरप्रूफ रेटिंग, आदि)

✔ मात्रा और लीड टाइम



2. एक कस्टम समाधान प्राप्त करें (यदि आवश्यक हो)

हमारे इंजीनियर आपकी आवश्यकताओं की समीक्षा करेंगे और एक कस्टम डिज़ाइन का प्रस्ताव करेंगे (यदि आवश्यक हो)।

हम अनुमोदन के लिए 3D मॉडल, नमूने या तकनीकी चित्र साझा करेंगे।


भुगतान अवधि:

50% जमा (अग्रिम भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।

50% शेष (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।


भुगतान का तरीका:

टी/टी (बैंक ट्रांसफर), PayPal, OCBC बैंक

सिफारिश:

नमूनों के लिए PayPal का उपयोग करें (अधिक सुरक्षित)।

थोक ऑर्डर के लिए टी/टी का उपयोग करें (कम शुल्क)।


नमूना लीड टाइम: इन्वेंटरी नमूना 2-3 कार्य दिवस/अनुकूलित नमूना 5-7 कार्य दिवस

उत्पादन लीड टाइम:10-15 कार्य दिवस

के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ़्रीकी

व्यापार अवधि: EXW

माल: वायु, समुद्र, एक्सप्रेस

सेवा: उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, कोई भी विशेष आकार, रंग, डिज़ाइन स्वीकार्य हैं
