| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC2900A / VIC2900B |
| दस्तावेज: | VIC2900A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | गोल चुंबकीय कनेक्टर | मैग्नेट: | NDFEB N52 |
|---|---|---|---|
| पोगो पिन: | सीसा-मुक्त C6801 | वसंत: | एसयूएस 304 |
| सीप: | पीतल C3602 | रंग: | चांदी |
| मौजूदा: | 3A | वोल्टेज: | 12V |
| स्प्रिंग का बल: | 50 ग्राम ± 10 | वर्किंग स्ट्रोक: | 0.8 मिमी |
| पूर्ण भंडार: | 1.0 मिमी | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |
| प्रमुखता देना: | 6.0 मिमी गोल चुंबकीय कनेक्टर,गोल चुंबकीय कनेक्टर चांदी,चुंबकीय शक्ति कनेक्टर 12v |
||

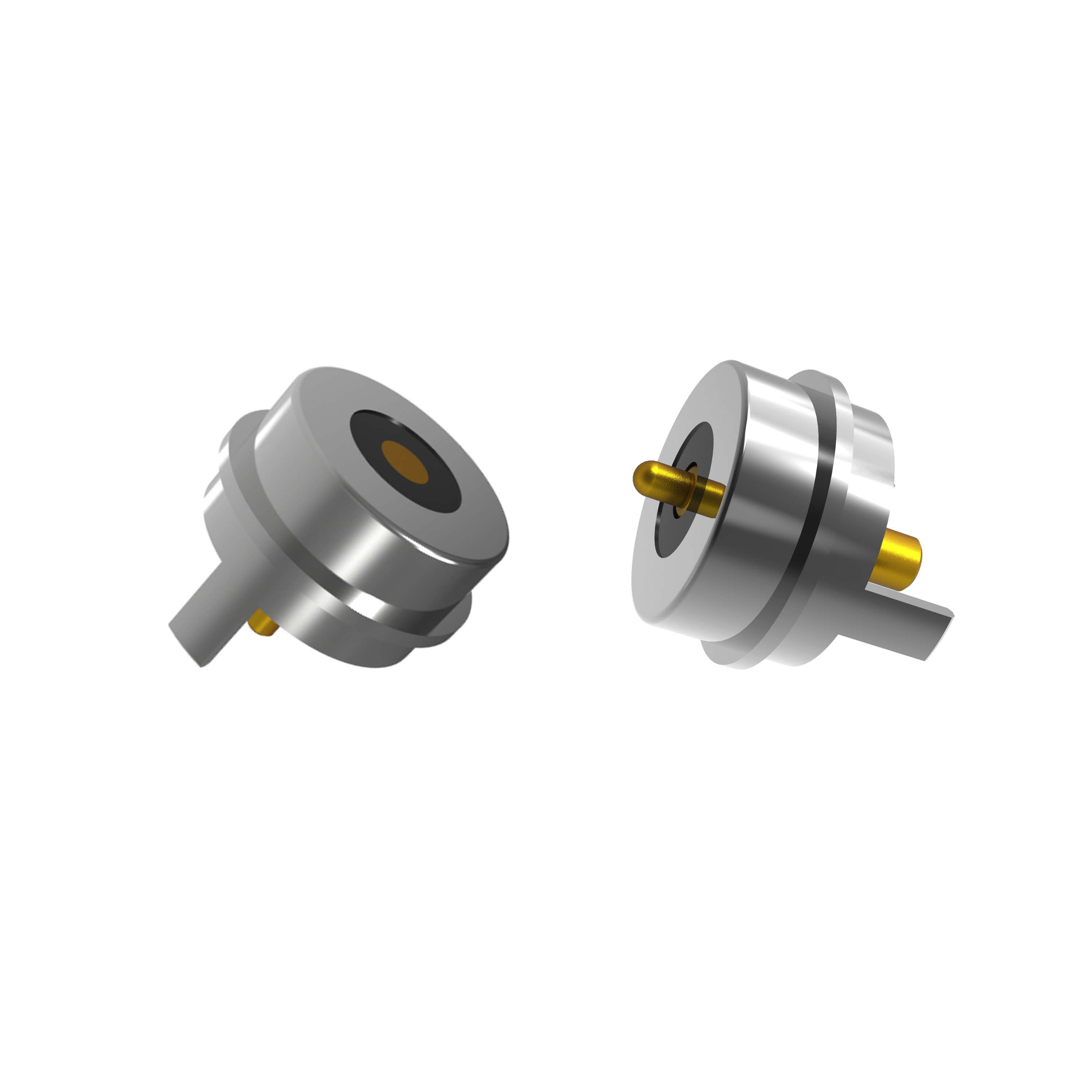

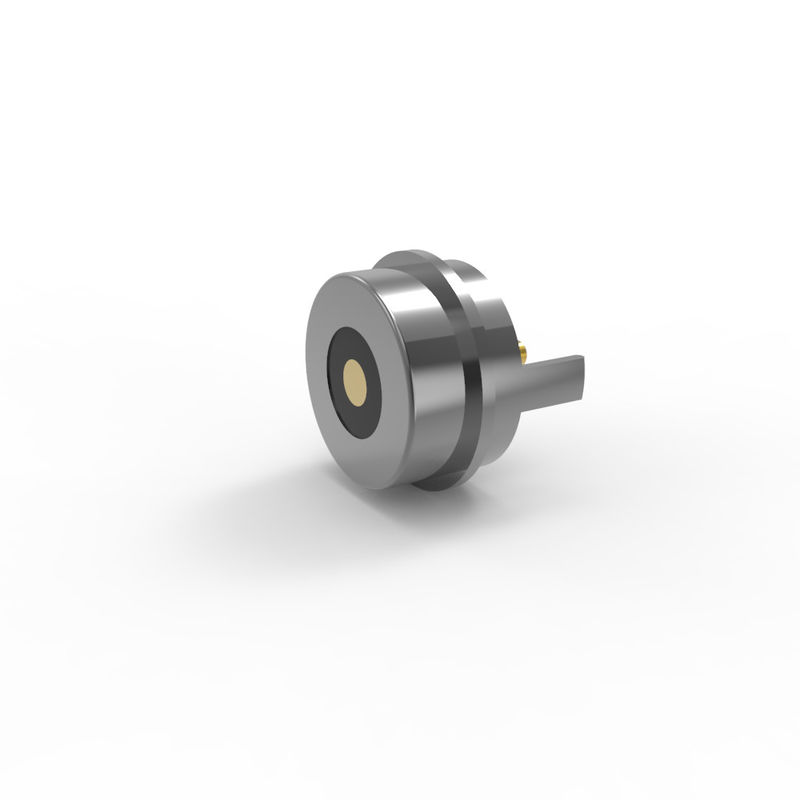

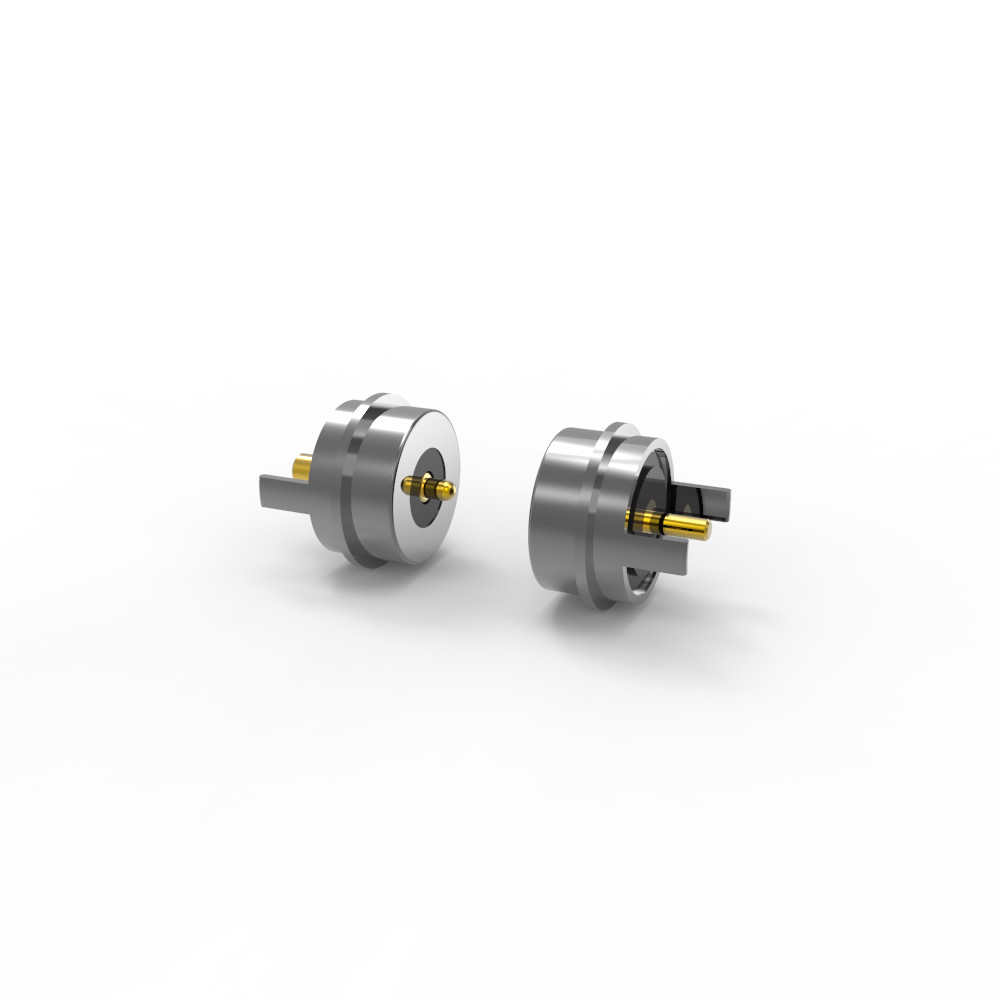

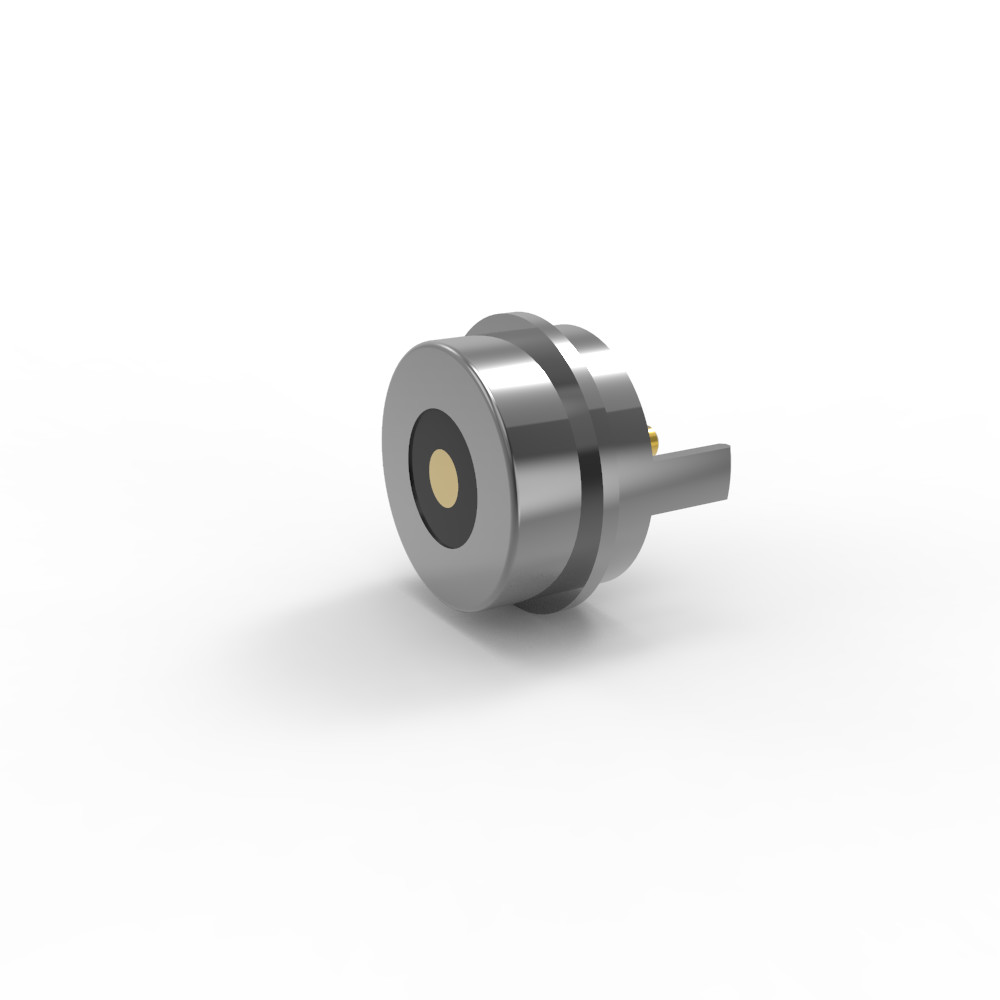

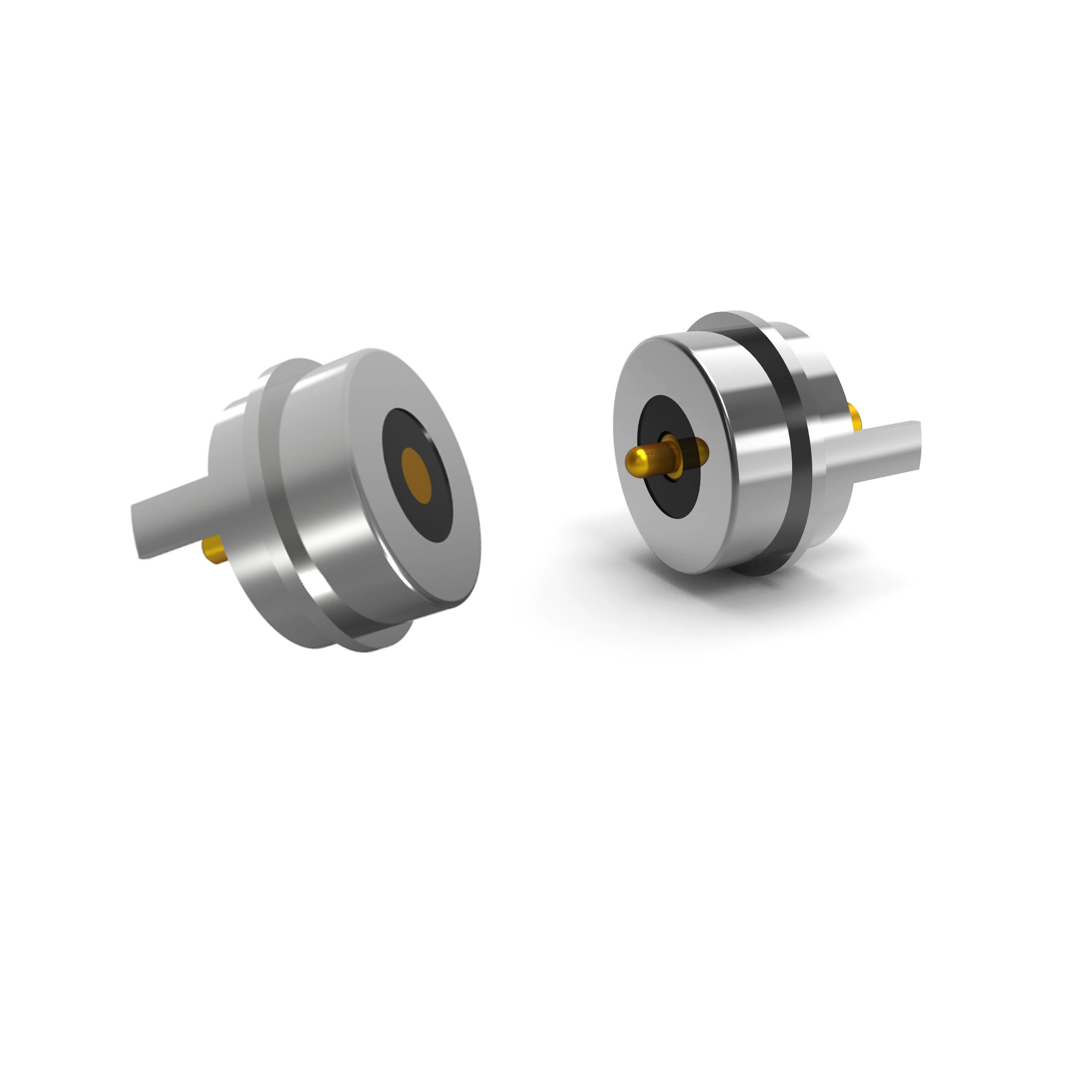

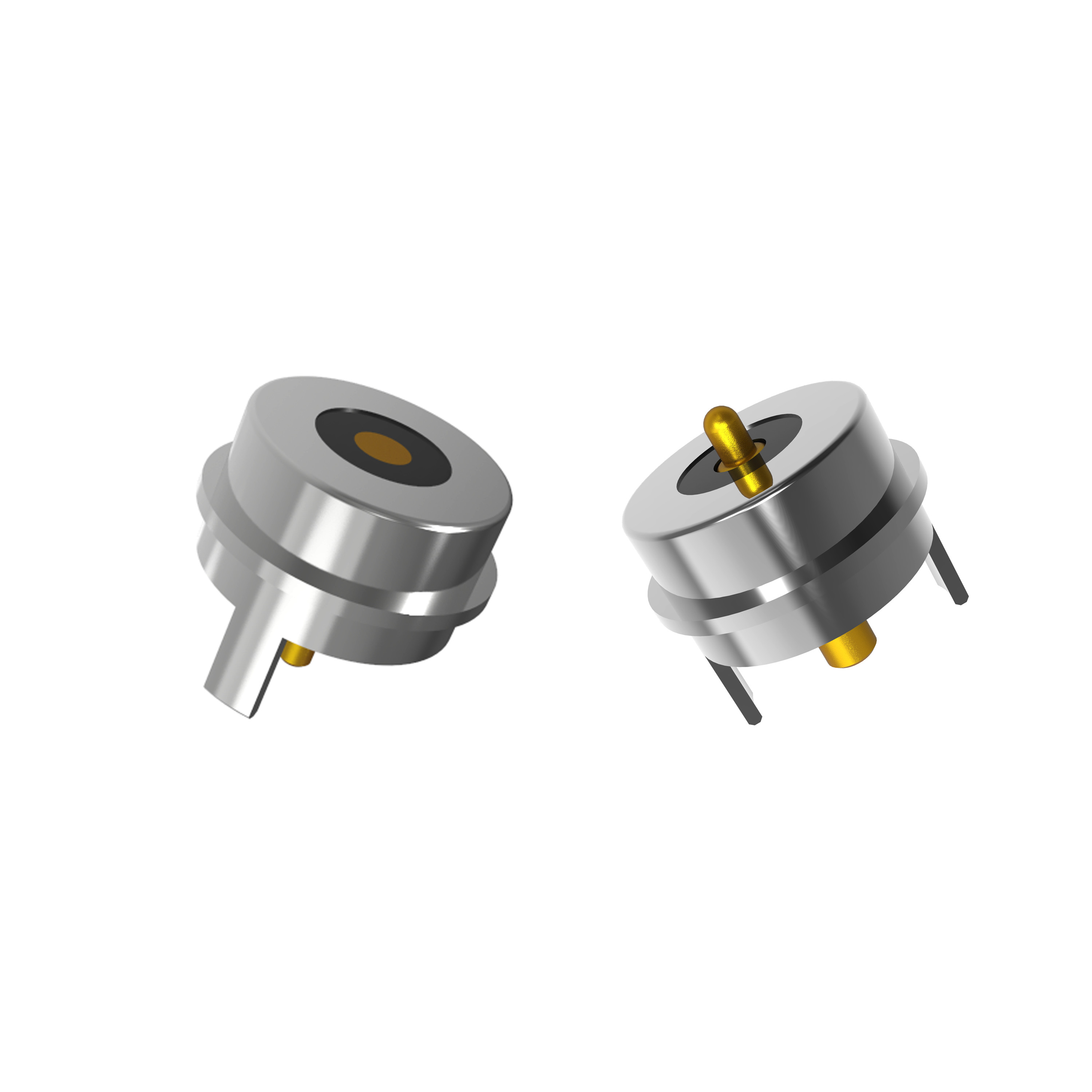

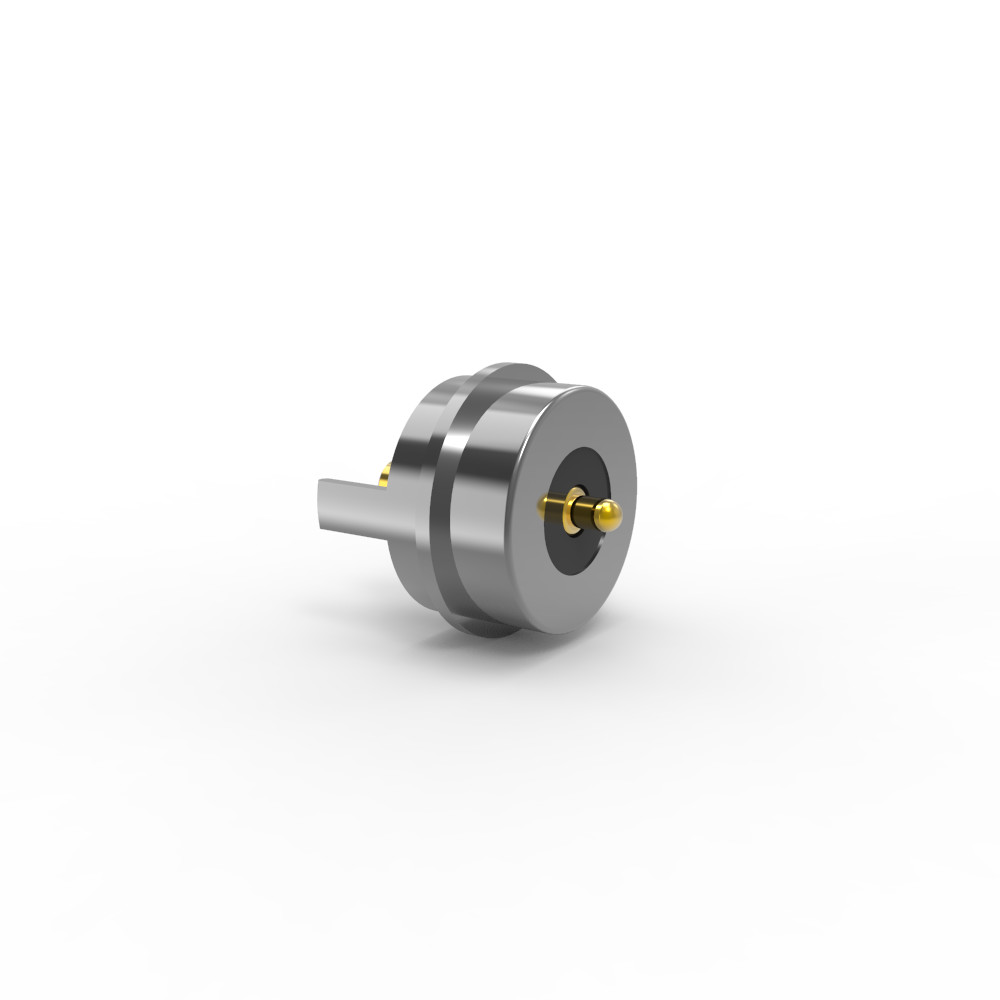

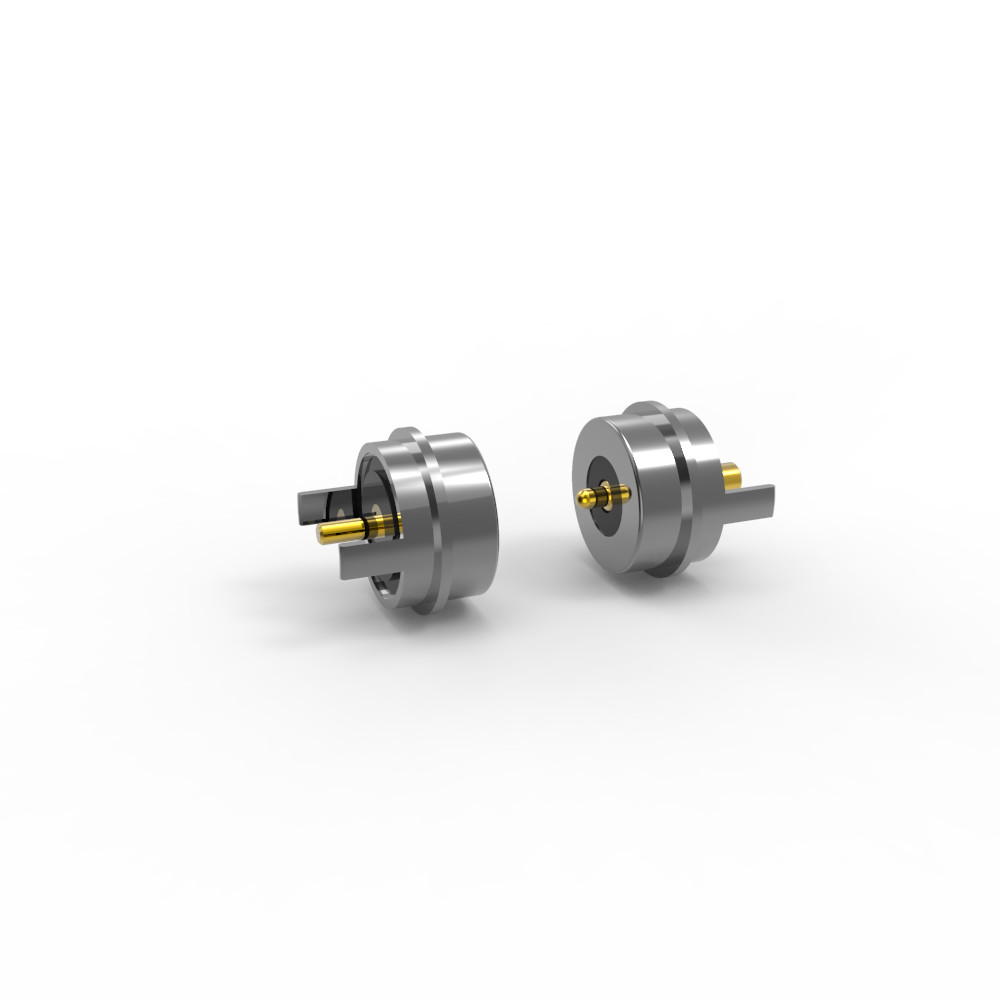

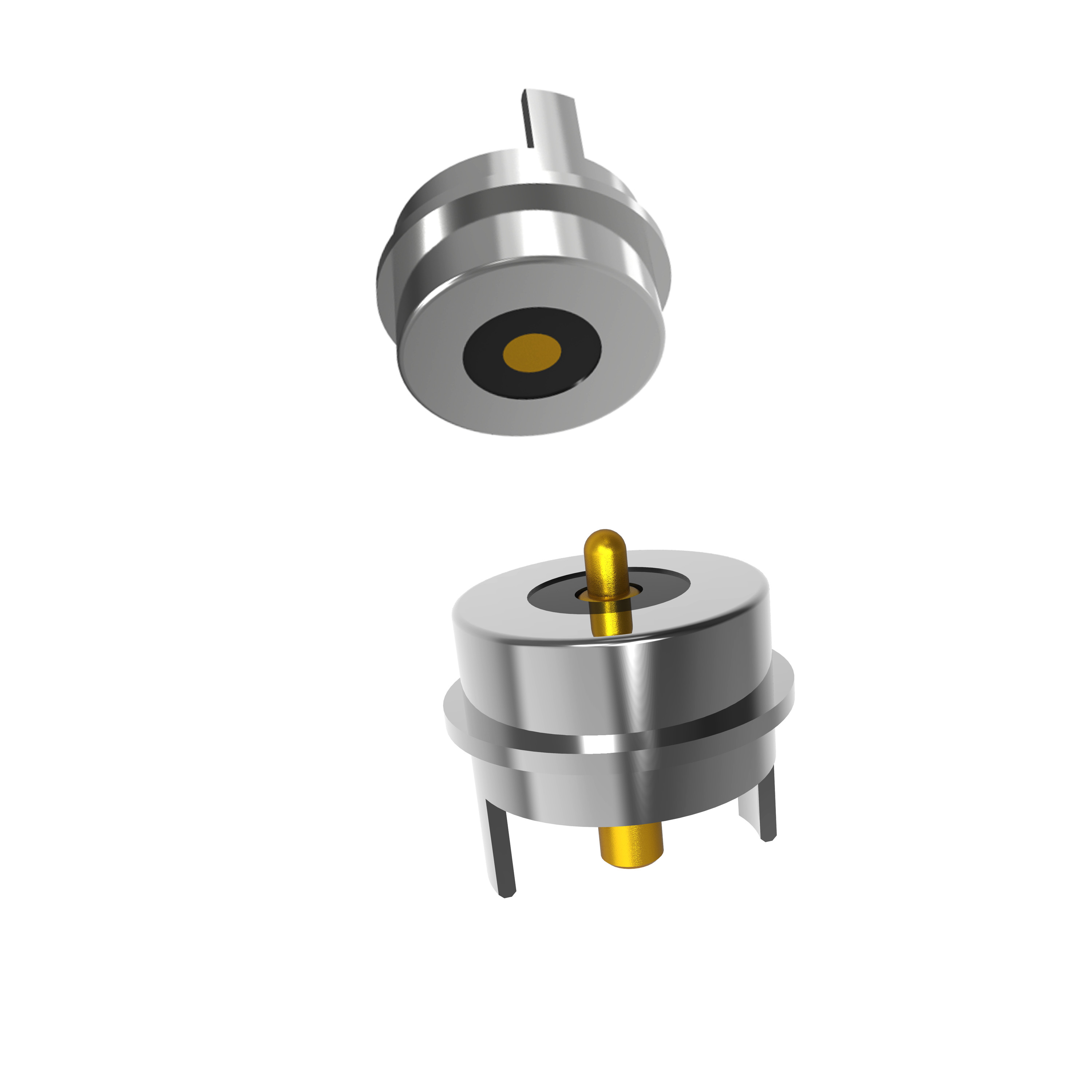

6.0 मिमी गोल नर और मादा चुंबकीय शक्ति कनेक्टर हीटिंग जूते के लिए
सामग्रीः
प्लंगरः सीसा मुक्त C6801, 60 ~ 100U "Ni पर 5U" Min Au कोटिंग;
बैरलः सीसा मुक्त C6801, 60 ~ 100 यू "नी से अधिक 5 यू "मिन ऑ;
स्प्रिंगःSUS 304 कोटिंग 1U" Au;
आवासः काला HTN+30%GFUL94 V-0;
शेलः पीतल C3602 Plating Ni;
चुंबक: NdFeB N52 Plating Ni
मैकेनिकल:
स्प्रिंग बल: 50g±10g, 0.8 मिमी कार्य स्ट्रोक पर।
फुल स्टोर्क:1.0 मिमी.
यांत्रिक जीवनः50000 चक्र मिनट
विद्युत:
वोल्टेज:12 वी.
वर्तमानः3.0ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48 H.
... और कुंजी निरीक्षण आयाम।
...उत्पाद आवेदन का वर्णन ((निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
गोल चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
गोल चुंबकीय कनेक्टर |
|
व्यास |
6.0 मिमी |
|
प्रकार |
पुरुष/महिला |
|
पिन |
1पिन या अनुकूलित |
|
रंग |
चांदी |
|
पोगो पिन |
सीसा रहित C6801 |
|
वसंत |
SUS 304 |
|
शेल |
पीतल C3602 |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
वसंत बल |
50g±10g |
|
कामकाजी स्ट्रोक |
0.8 मिमी |
|
पूर्ण स्टोर्क |
1.0 मिमी |
|
वोल्टेज |
12 वी |
|
वर्तमान |
3.0ए |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
गोल पुरुष चुंबकीय कनेक्टर तकनीकी चित्रण
गोल महिला चुंबकीय कनेक्टर तकनीकी चित्र
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग
दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
● पहनने योग्य उपकरण(स्मार्टवॉच, एआर/वीआर हेडसेट)
● चिकित्सा उपकरण(पोर्टेबल निदान)
● औद्योगिक आईओटी(मॉड्यूलर सेंसर, रोबोटिक्स)
● उपभोक्ता इलेक्ट्रॉनिक्स(चुंबकीय चार्जिंग डॉक) ect..
