| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VIC3350A/ VIC3350B |
| दस्तावेज: | VIC3350A.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | Black |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,Black HTN, NdFeB N52 | Current: | 5.0A |
| Volatge: | 12V | Spring force: | 80g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

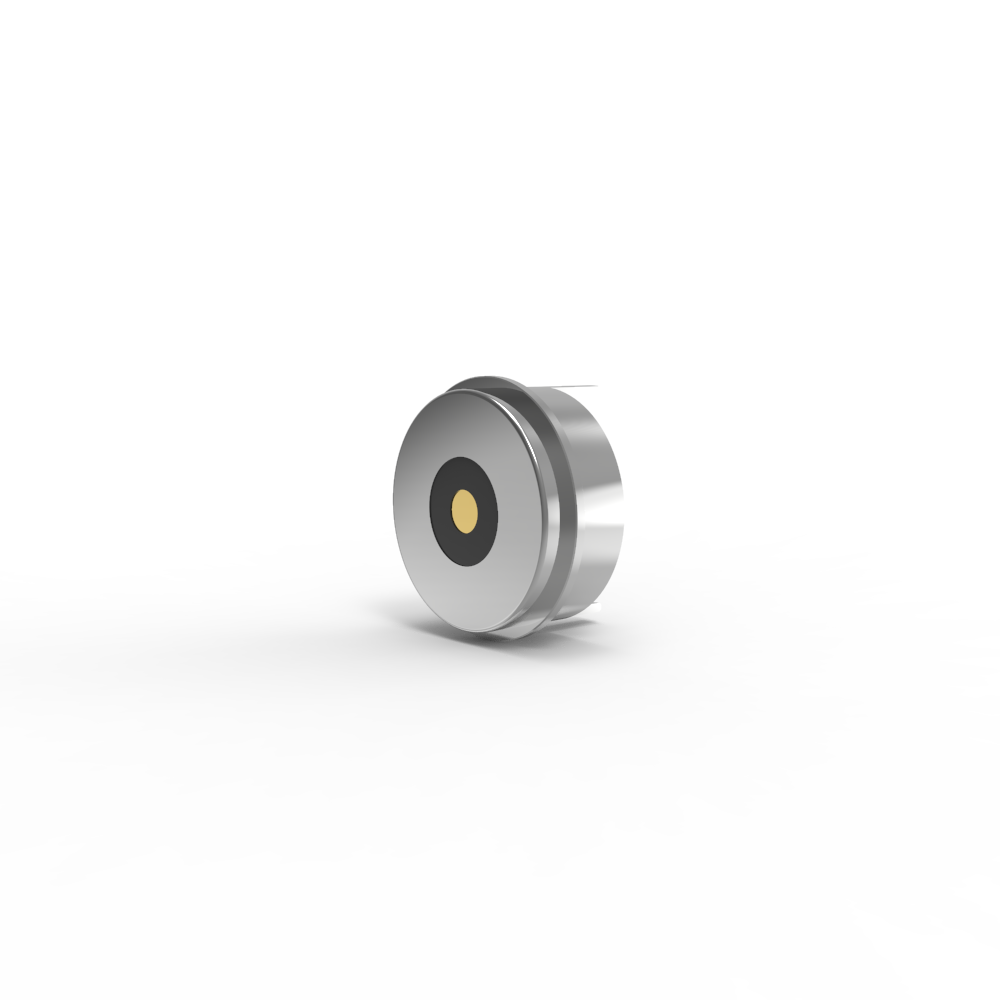

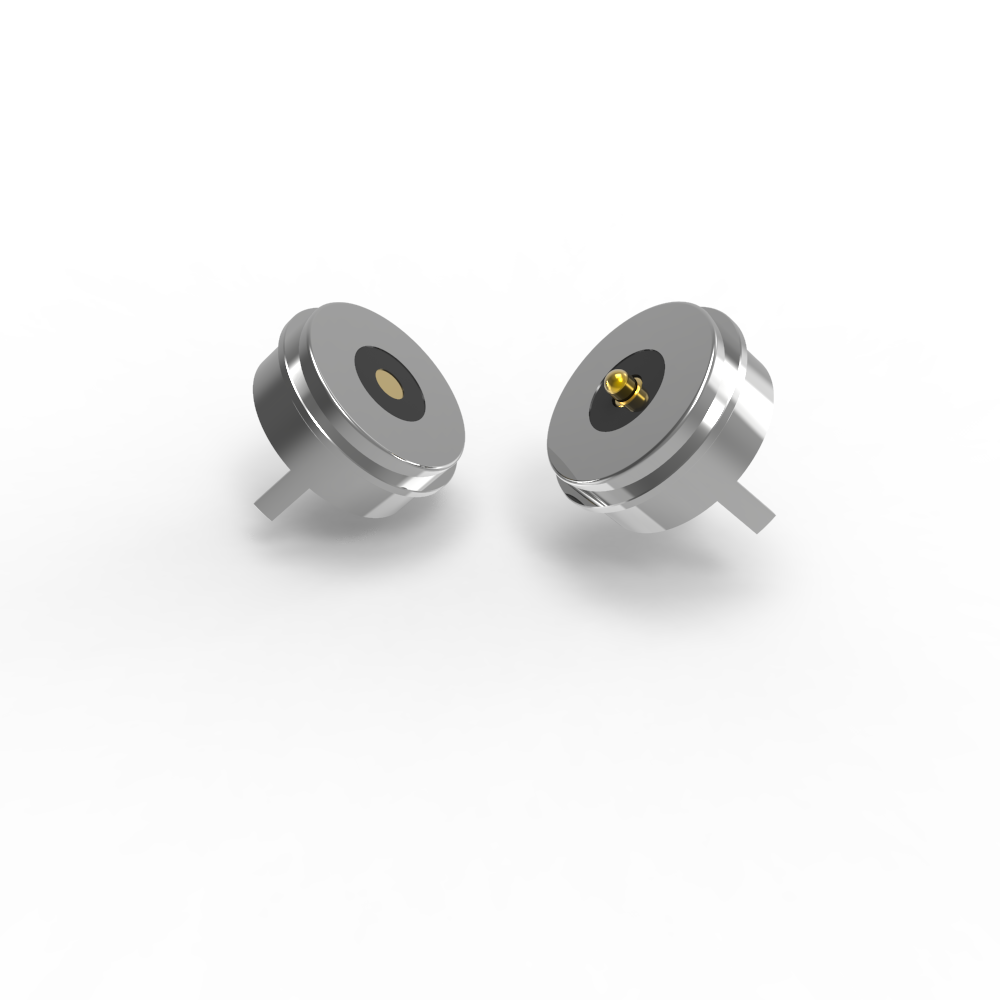

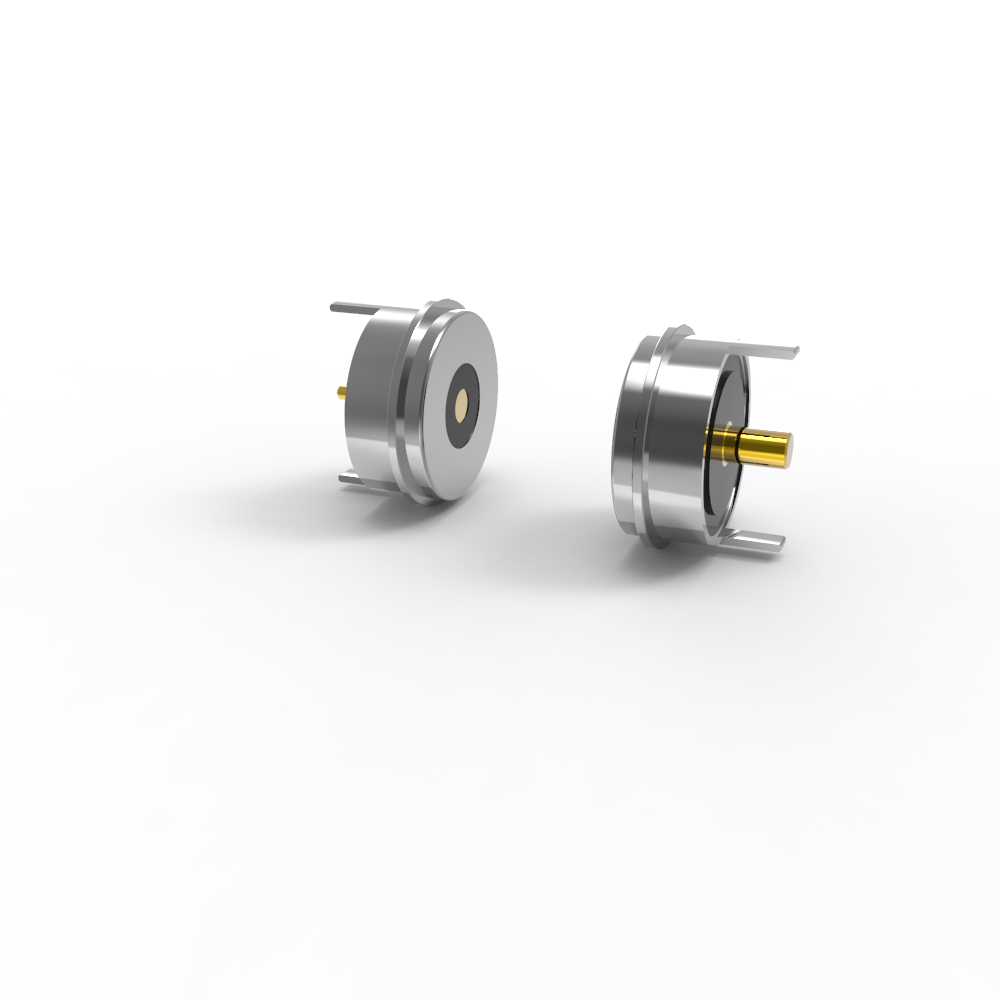

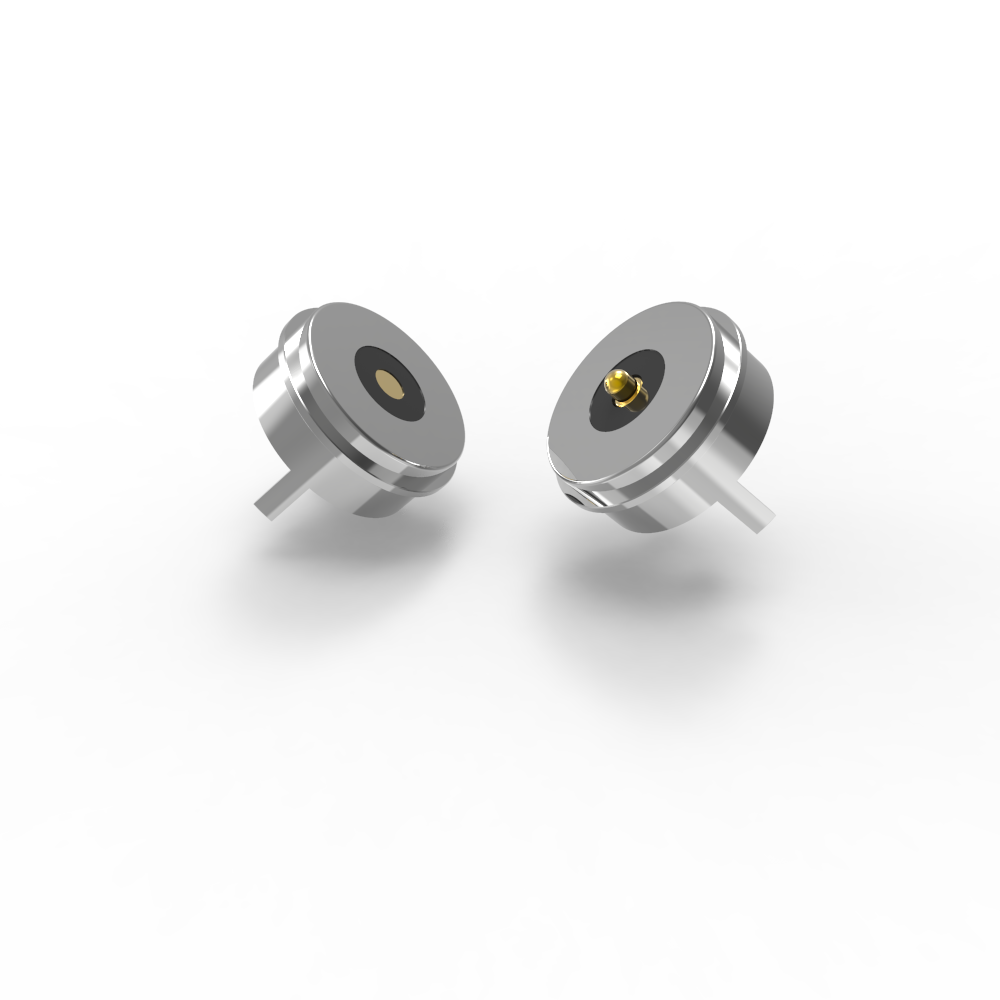

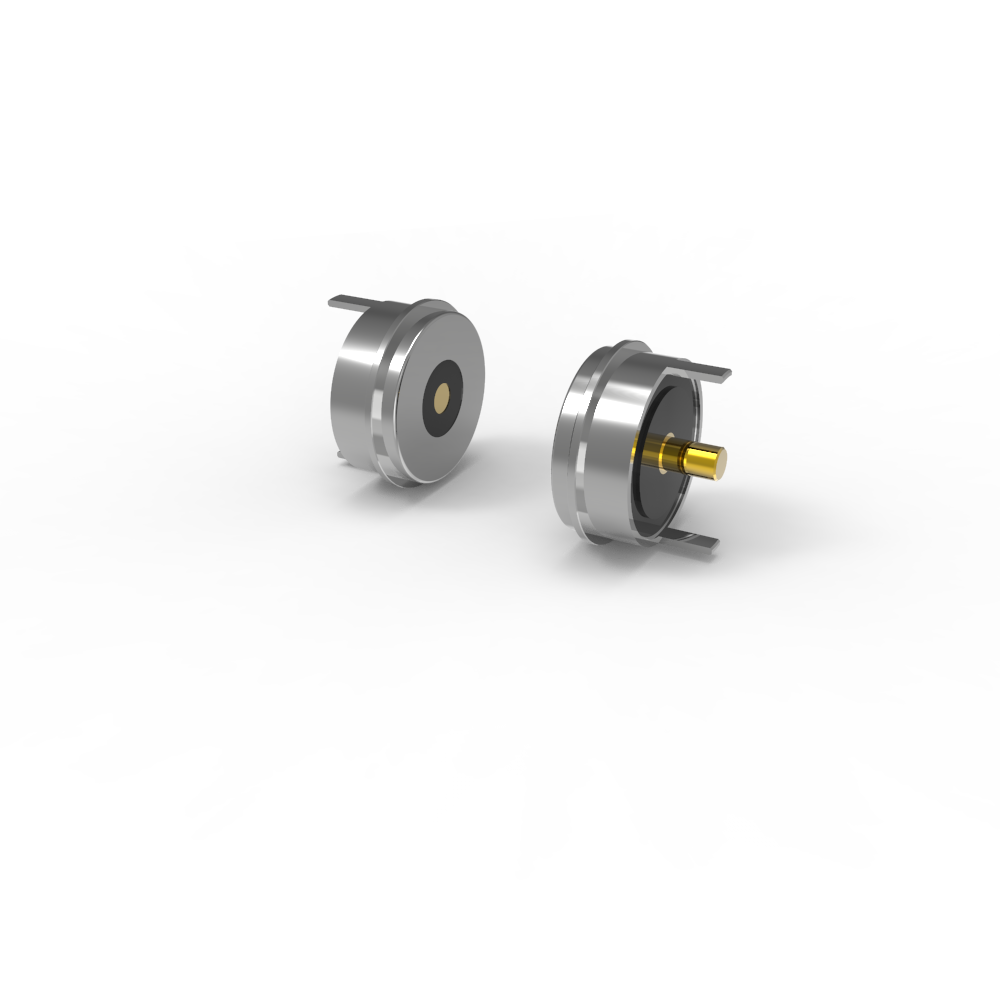

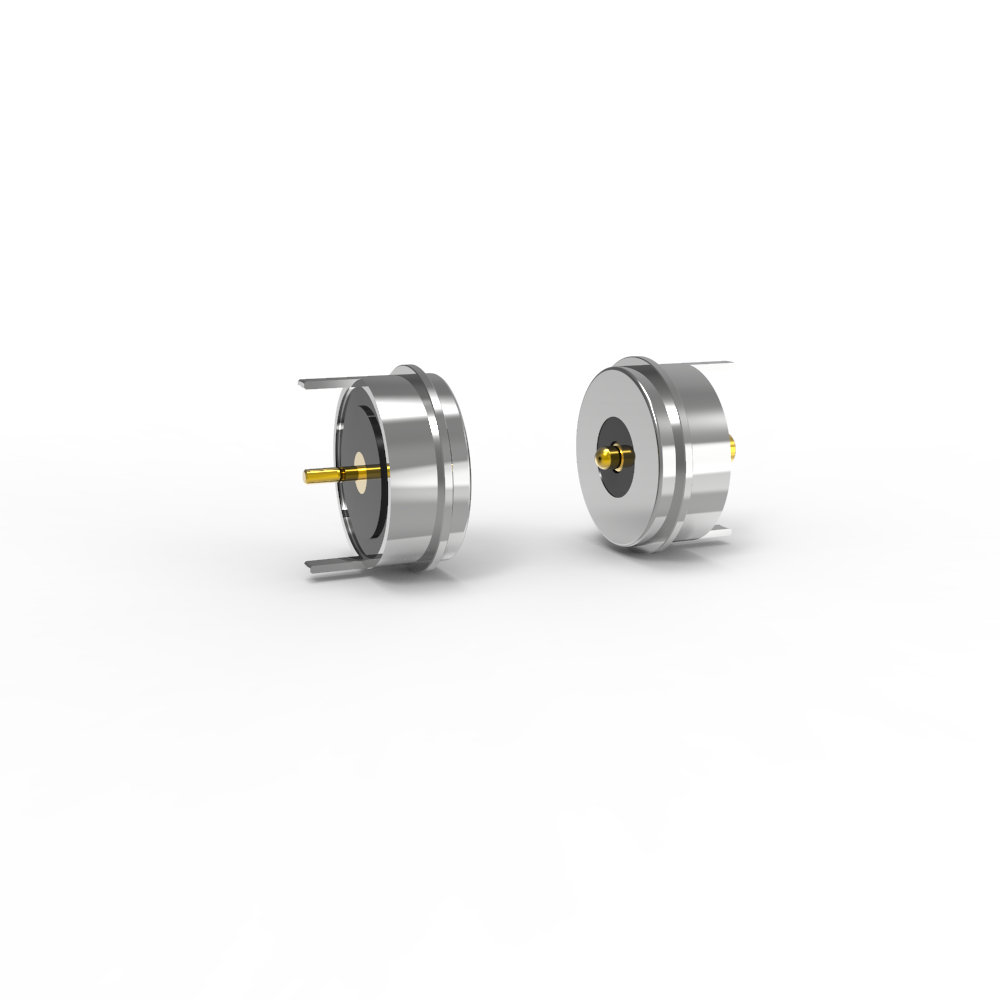

DC12V 5V चुंबकीय कनेक्टर चुंबक पीसीबी 2 पिन चार्जिंग कनेक्टर dia 10.0mm।
पेशेवर चुंबकीय कनेक्टर निर्माता:UPE उच्च गुणवत्ता वाले चुंबकीय कनेक्टर्स और चुंबकीय केबल कनेक्टर्स के डिजाइन और उत्पादन में विशेषज्ञता रखता है।
अनुकूलन हमारी ताकत है:
हम आपकी विशिष्ट आवश्यकताओं को समझने और पूरा करने के लिए समर्पित पेशेवर डिजाइनरों की अपनी टीम को नियुक्त करते हैं।
हम व्यापक चुंबकीय कनेक्टर अनुकूलन सेवाएं प्रदान करते हैं।
हम विविध ग्राहक आवश्यकताओं को पूरा करने के लिए विशेष रूप से डिज़ाइन किए गए अनुरूप चुंबकीय पोगो पिन कनेक्टर समाधान विकसित करते हैं।
गुणवत्ता और अनुपालन के प्रति प्रतिबद्धता:
हमारे चुंबकीय कनेक्टर्स में उपयोग की जाने वाली सभी सामग्री RoHS और REACH पर्यावरण और सुरक्षा नियमों का सख्ती से अनुपालन करती है।
प्रत्येक कनेक्टर 100% शॉर्ट और ओपन सर्किट परीक्षण से गुजरता है, जो बॉक्स से बाहर अधिकतम विश्वसनीयता और प्रदर्शन सुनिश्चित करता है।

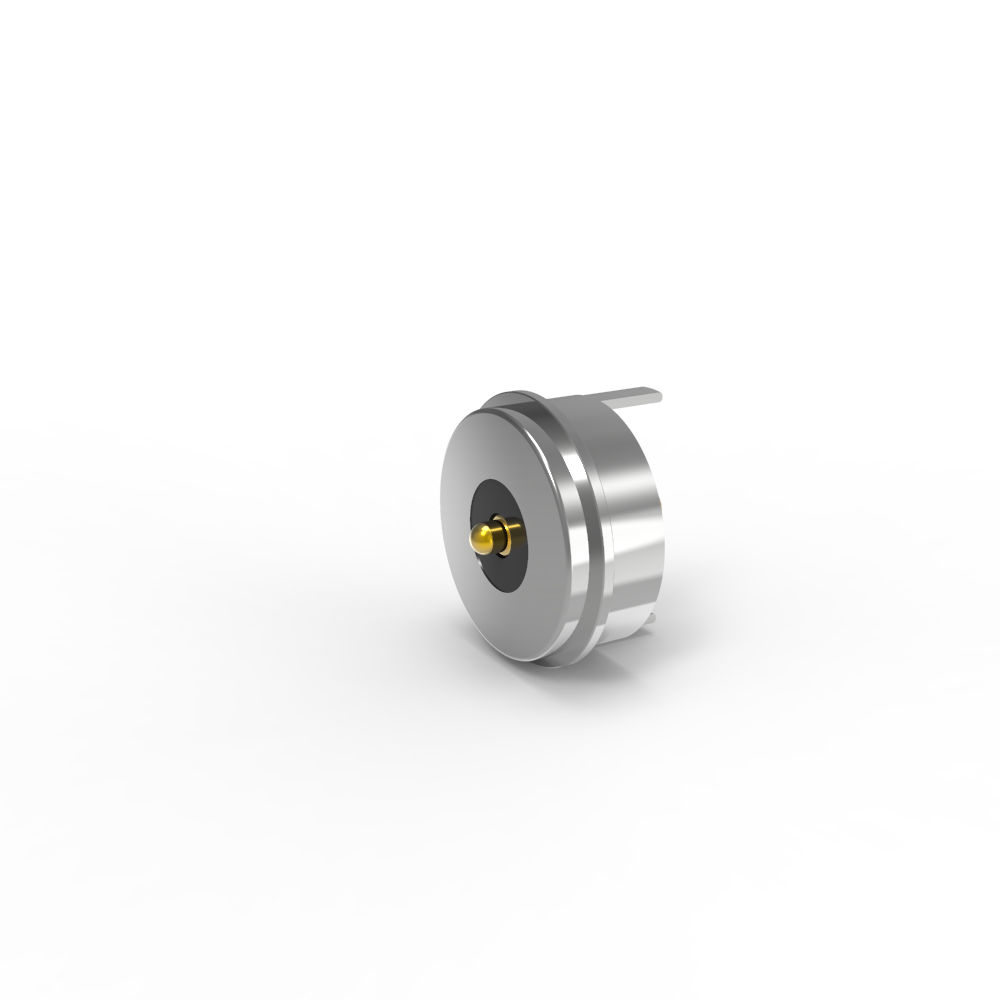

पुरुष चुंबकीय कनेक्टर भाग
...सामग्री:
प्लंजर: लीड-फ्री C6801, प्लेटिंग 5U" Min Au over 60~100U"Ni;
बैरल: लीड-फ्री C6801, प्लेटिंग 5U"Min Au over 60~100U"Ni;
स्प्रिंग: SUS 304 प्लेटिंग 1U"Au;
आवास: काला HTN+30%GF UL94 V-0;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
...यांत्रिक:
स्प्रिंग बल: 80g±20g, 1.0mm कार्य स्ट्रोक पर।
पूर्ण स्ट्रोक: 1.2mm।
यांत्रिक जीवन: 50000 चक्र न्यूनतम।
...विद्युत:
वोल्टेज: 12.0 V।
वर्तमान: 5.0 A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
महिला चुंबकीय कनेक्टर भाग
...सामग्री:
पिन: लीड-फ्री C6801, प्लेटिंग 5U"Min Au over 60~100U"Ni;
आवास: काला HTN+30%GF UL94 V-0;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
....विद्युत:
वोल्टेज: 12.0 V।
वर्तमान: 5.0 A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
...और प्रमुख निरीक्षण आयाम।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और कैप्सूल बनाना;
3. उस पीसीबी बोर्ड का एक स्थानांतरण टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।
DC चुंबकीय कनेक्टर्स पैरामीटर:
|
नाम |
परिपत्र चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2pin |
|
व्यास |
10.0mm |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801 प्लेटिंग Au 0.125um |
|
घूमने वाले पुर्जे |
पीतल C6801 प्लेटिंग Ni |
|
आवास |
काला HTN |
|
स्प्रिंग बल |
80g±20g, 1.0 परमिमी कार्य स्ट्रोक। |
|
पूर्ण स्ट्रोक |
1.2mm |
|
यांत्रिक जीवन |
50000 चक्र न्यूनतम। |
|
वर्तमान |
5.0AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पिन)। |
|
ऑपरेशन तापमान |
-25℃to +80℃ |
|
नमक स्प्रे परीक्षण |
24H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और छोटा परीक्षण |
परिपत्र पुरुष चुंबकीय कनेक्टर तकनीकी आरेखण
परिपत्र महिला चुंबकीय कनेक्टर तकनीकी आरेखण
पीसीबी लेआउट:
चुंबकीय कनेक्टर के लाभ:
● स्वचालित सोखना कनेक्शन अनुभव का मानवीकरण डिजाइन;
● मानवीकृत एंटी-फॉल: चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
● जीवनकाल: 100,000-200,000 चक्र तक;
● वाटरप्रूफ डिज़ाइन: डिवाइस का महिला सिरा धूलरोधी और वाटरप्रूफ (IPX8) हो सकता है;
● तेज़ चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिज़ाइन बड़े वर्तमान संचरण का सामना करता है;
● चुंबकीय कनेक्टर की उपस्थिति को ग्राहक के अनुप्रयोग डिवाइस के डिज़ाइन के अनुसार मिलान किया जा सकता है;
● उत्पाद एंटी-शॉर्ट सर्किट संरचना डिजाइन और बेवकूफ;
● उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 HDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन को बदल सकते हैं
चुंबकीय कनेक्टर उत्पाद अनुप्रयोग:
UPE को आपका भागीदार क्यों होना चाहिए?
1. पेशेवर अनुकूलन सेवा
लाभ: आपकी सटीक विशिष्टताओं के लिए समाधान तैयार करता है, यह सुनिश्चित करता है कि उत्पाद आपकी विशिष्ट आवश्यकताओं को बिना किसी समझौते के पूरा करे। आला अनुप्रयोगों या अभिनव परियोजनाओं के लिए आदर्श।
2. तेज़ नमूना उत्पादन क्षमता
लाभ: आपके आर एंड डी चक्र और बाज़ार में समय को तेज़ करता है। त्वरित प्रोटोटाइपिंग त्वरित पुनरावृत्तियों की अनुमति देता है, विकास लागत को कम करता है और प्रतिस्पर्धियों को हराता है।
3. सख्त गुणवत्ता नियंत्रण प्रणाली
लाभ: स्थिरता और विश्वसनीयता की गारंटी देता है। दोषों, रिटर्न और महंगी रिकॉल को कम करता है, आपके ब्रांड की प्रतिष्ठा की रक्षा करता है।
4. आयातित घटकों के साथ प्रसंस्करण
लाभ: उत्पाद के प्रदर्शन और दीर्घायु को बढ़ाता है। उच्च ग्रेड सामग्री (जैसे, जर्मन/जापानी घटक) स्थायित्व और अंतर्राष्ट्रीय मानकों के अनुपालन को सुनिश्चित करते हैं।
5. उच्च परिशुद्धता परीक्षण उपकरण
लाभ: उत्पाद सटीकता और सुरक्षा को मान्य करता है। एयरोस्पेस, चिकित्सा उपकरणों या ऑटोमोटिव जैसे उद्योगों के लिए महत्वपूर्ण है जहां सहनशीलता पर बातचीत नहीं की जा सकती है।
6. उचित लागत नियंत्रण प्रक्रियाएं
लाभ: गुणवत्ता से समझौता किए बिना आपके बजट को अनुकूलित करता है। कुशल संसाधन प्रबंधन आपके लिए प्रतिस्पर्धी मूल्य निर्धारण में तब्दील होता है।
7. उत्पाद पर्यावरण मानक
लाभ: वैश्विक नियमों (जैसे, RoHS, REACH) के अनुपालन को सुनिश्चित करता है। आपकी आपूर्ति श्रृंखला को भविष्य के लिए तैयार करता है और पर्यावरण के प्रति जागरूक बाजारों से अपील करता है।
UPE के साथ अपना चुंबकीय कनेक्टर ऑर्डर कैसे दें
1. अपनी आवश्यकताएं जमा करें
के माध्यम से हमारी बिक्री टीम से संपर्क करें:
ईमेल: [union@upetech.net]
फोन: [+86 13434524996]
ऑनलाइन फॉर्म: [www.pogopinsconnector.com]
विवरण प्रदान करें:
✔ अनुप्रयोग (जैसे, चिकित्सा, ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स)
✔ कनेक्टर प्रकार (जैसे, चुंबकीय पोगो पिन, चार्जिंग केबल)
✔ विनिर्देश (वोल्टेज, करंट, आकार, वाटरप्रूफ रेटिंग, आदि)
✔ मात्रा और लीड समय
2. एक कस्टम समाधान प्राप्त करें (यदि आवश्यक हो)
हमारे इंजीनियर आपकी आवश्यकताओं की समीक्षा करेंगे और एक कस्टम डिज़ाइन प्रस्तावित करेंगे (यदि आवश्यक हो)।
हम अनुमोदन के लिए 3D मॉडल, नमूने या तकनीकी चित्र साझा करेंगे।
भुगतान अवधि:
50% जमा (अग्रिम भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक ट्रांसफर), PayPal, OCBC बैंक
सिफारिश:
नमूनों के लिए PayPal का उपयोग करें (अधिक सुरक्षित)।
थोक ऑर्डर के लिए टी/टी का उपयोग करें (कम शुल्क)।
नमूना लीड समय: इन्वेंटरी नमूना 2-3 कार्य दिवस/अनुकूलित नमूना 5-7 कार्य दिवस
उत्पादन लीड समय:10-15 कार्य दिवस
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ़्रीकी
व्यापार अवधि: EXW
माल: वायु, समुद्र, एक्सप्रेस
सेवा: उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, कोई भी विशेष आकार, रंग, डिज़ाइन स्वीकार्य हैं
