| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VIC3300C/VIC3300D |
| दस्तावेज: | VIC3300C.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | White |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,White LCP, NdFeB N52 | Current: | 5.0A |
| Volatge: | 12V | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

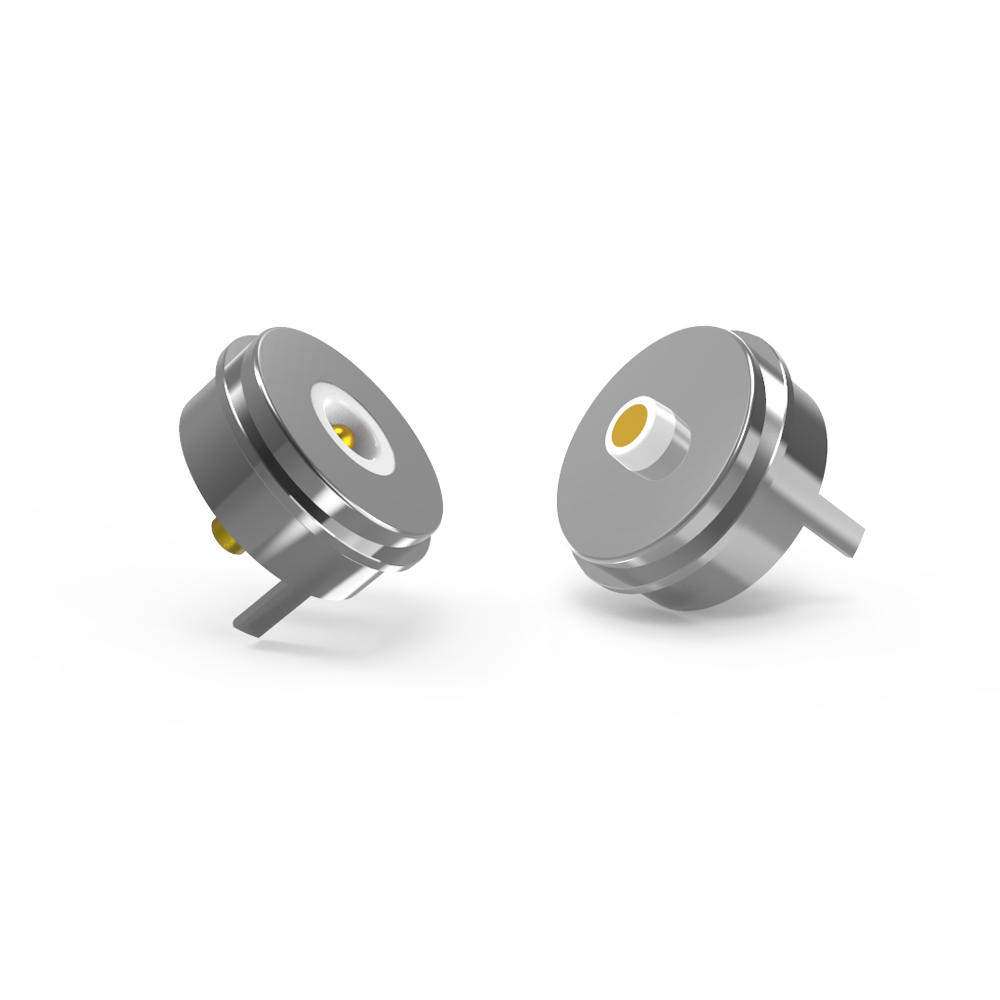

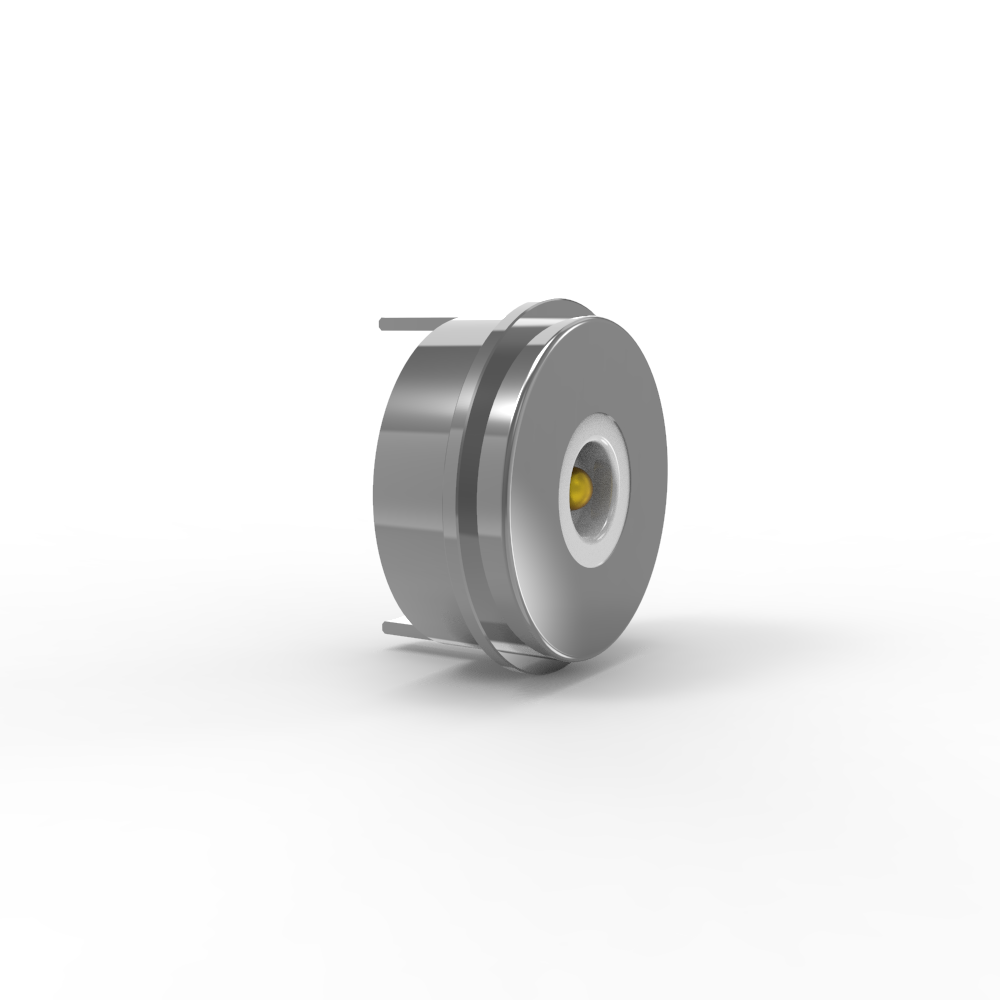

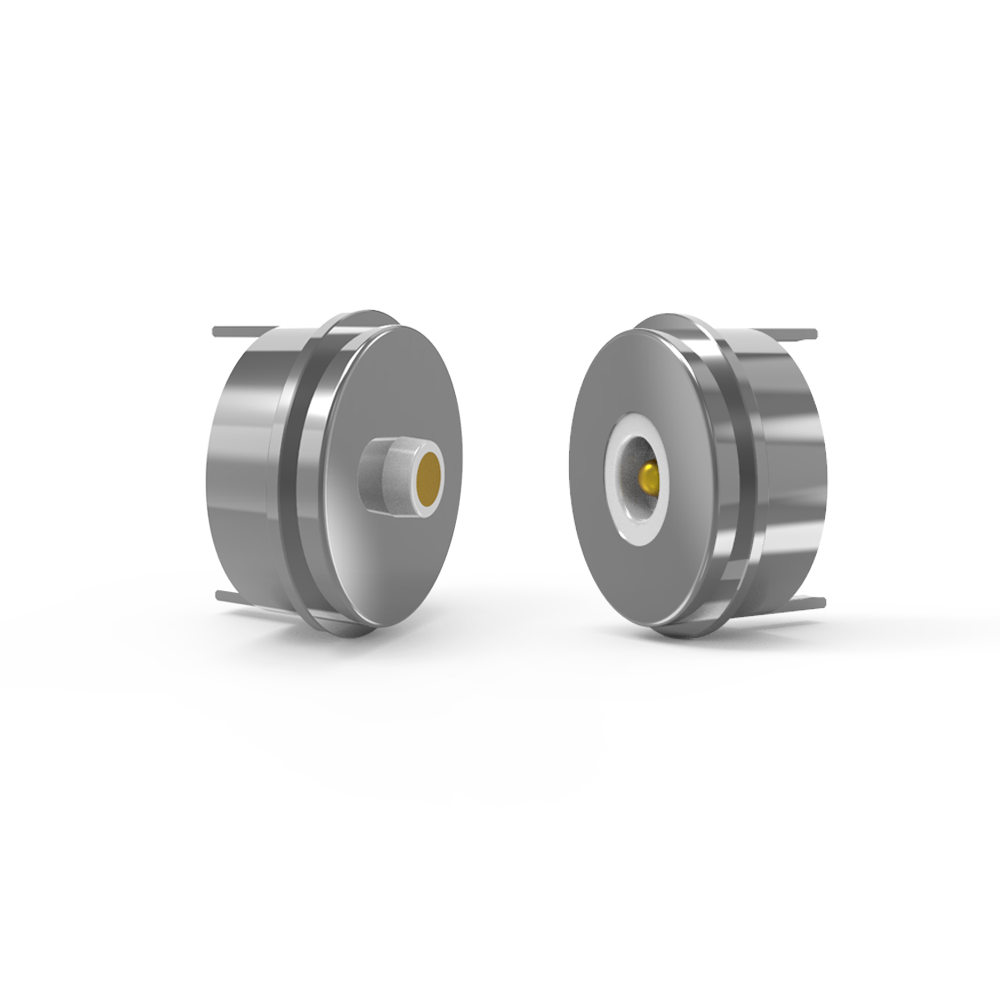

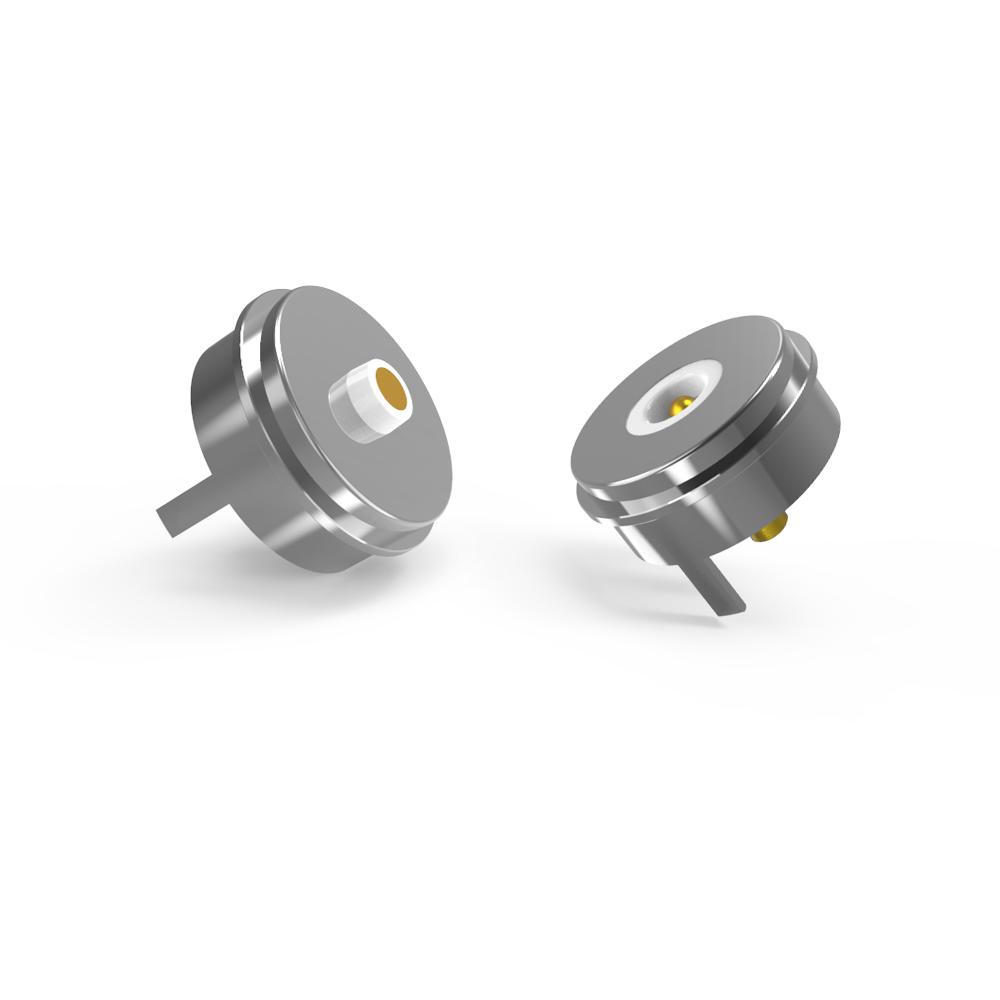

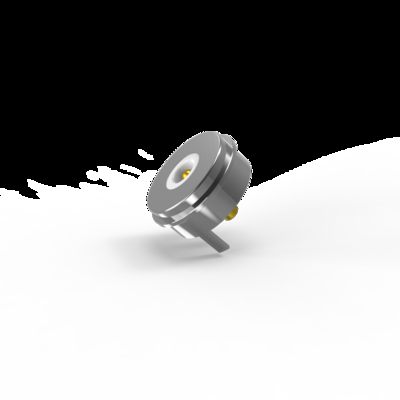

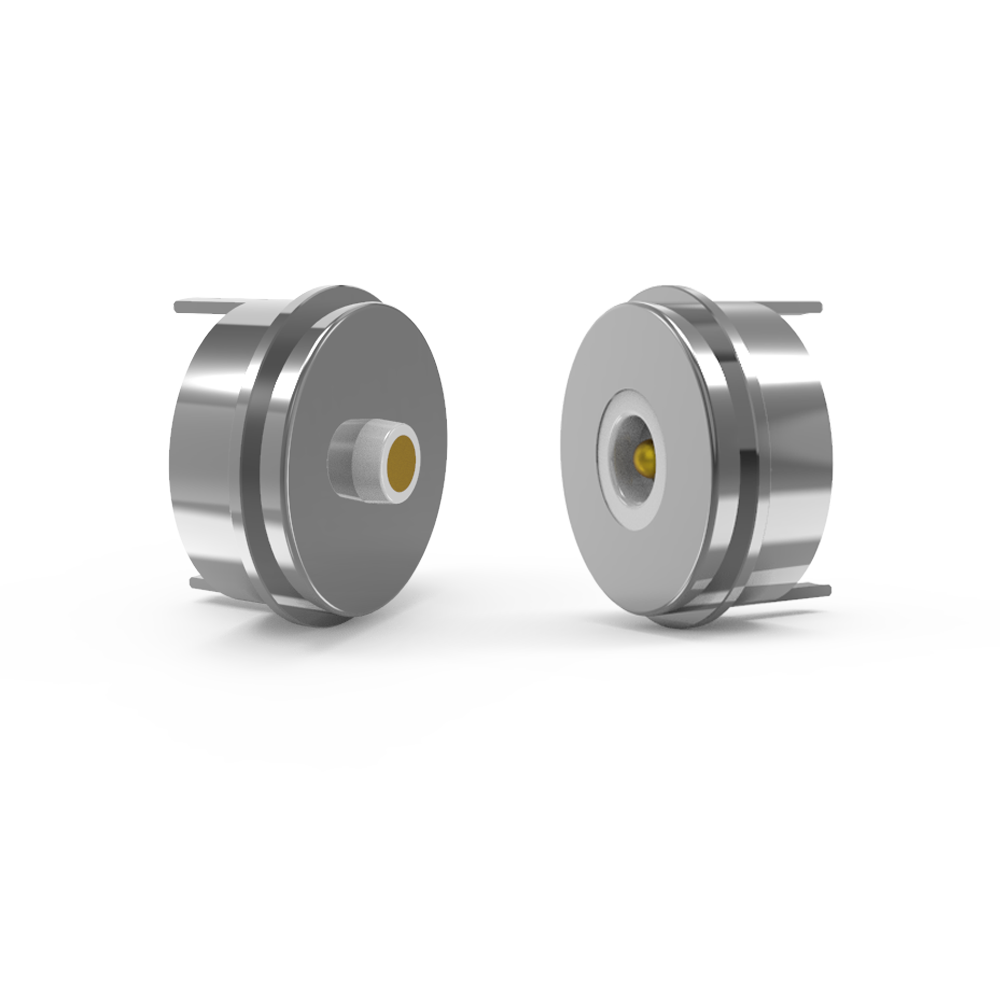

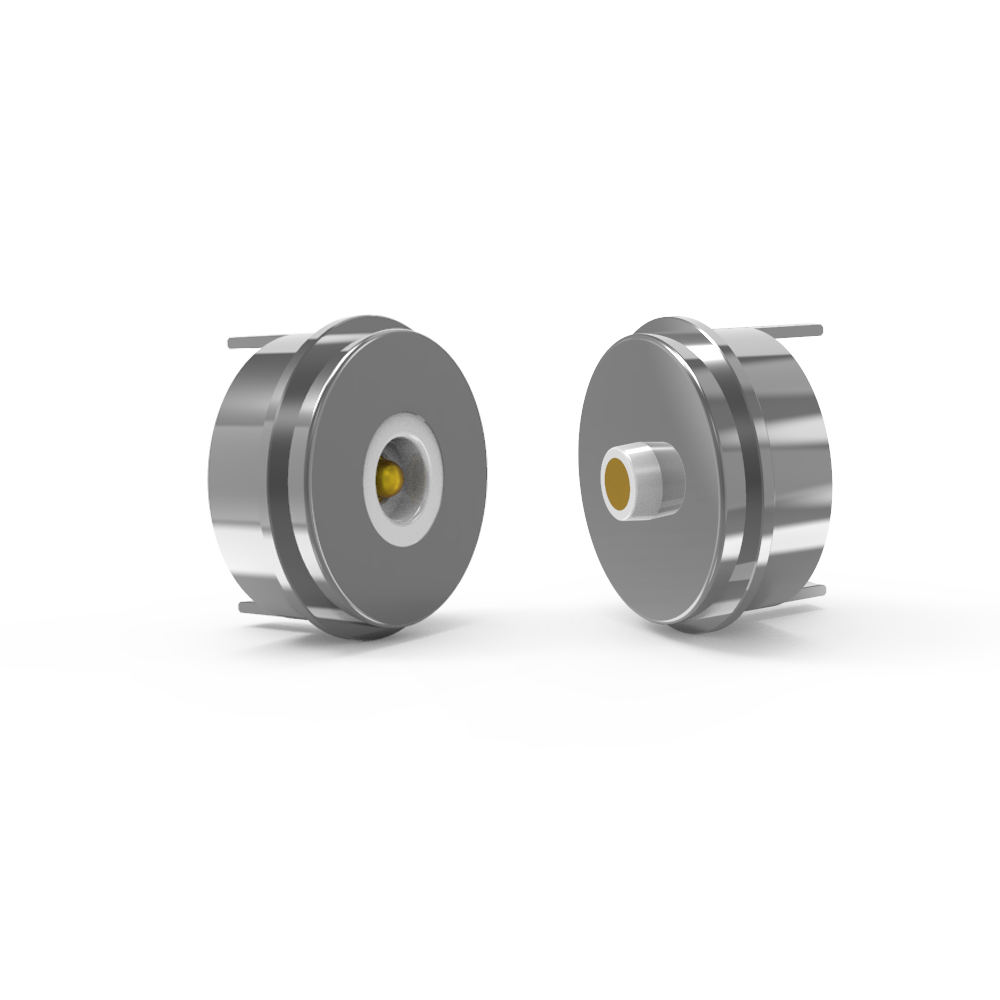

10 मिमी गोल पुरुष महिला चुंबकीय कनेक्टर 12V 5A चुंबकीय पावर कनेक्टर
यूपीई पेशेवर डिजाइन और ग्राहक के लिए चुंबकीय कनेक्टर, चुंबकीय केबल कनेक्टर का निर्माण करता है।
आपको बस हमें अपनी आईडी और विवरण प्रदान करने की आवश्यकता है अपने उत्पादों के आवेदन के साथ हमें अपनी आवश्यकताओं,तो हमारे इंजीनियर आपको सुझाव देंगे और हम भी आप अपने उत्पादों डिजाइन खत्म करने में मदद कर सकते हैं, या यदि आपको इसकी आवश्यकता हो तो यूपीई इसे आपके लिए डिजाइन करता है।
पुरुष चुंबकीय कनेक्टर भाग
...सामग्रीः
प्लंगर: सीसा मुक्त C6801, 60 से 100 यू "नी पर 5 यू "मिन ऑ" कोटिंग;
बैरलः सीसा मुक्त C6801, 60 ~ 100U "Ni पर 5U "Min Au कोटिंग;
स्प्रिंगःSUS 304 कोटिंग 1U"Au;
आवासः सफेद LCP+30%GF UL94 V-0;
शेलः सीसा रहित C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
... यांत्रिक:
स्प्रिंग बल: 80g±20g, 1.0 मिमी कार्य स्ट्रोक पर।
फुल स्टोर्क:1.2 मिमी.
यांत्रिक जीवनः50000 चक्र मिनट
... विद्युत:
वोल्टेजः12.0 वी.
वर्तमानः5.0 ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48H.
.. और कुंजी निरीक्षण आयाम.
... उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।

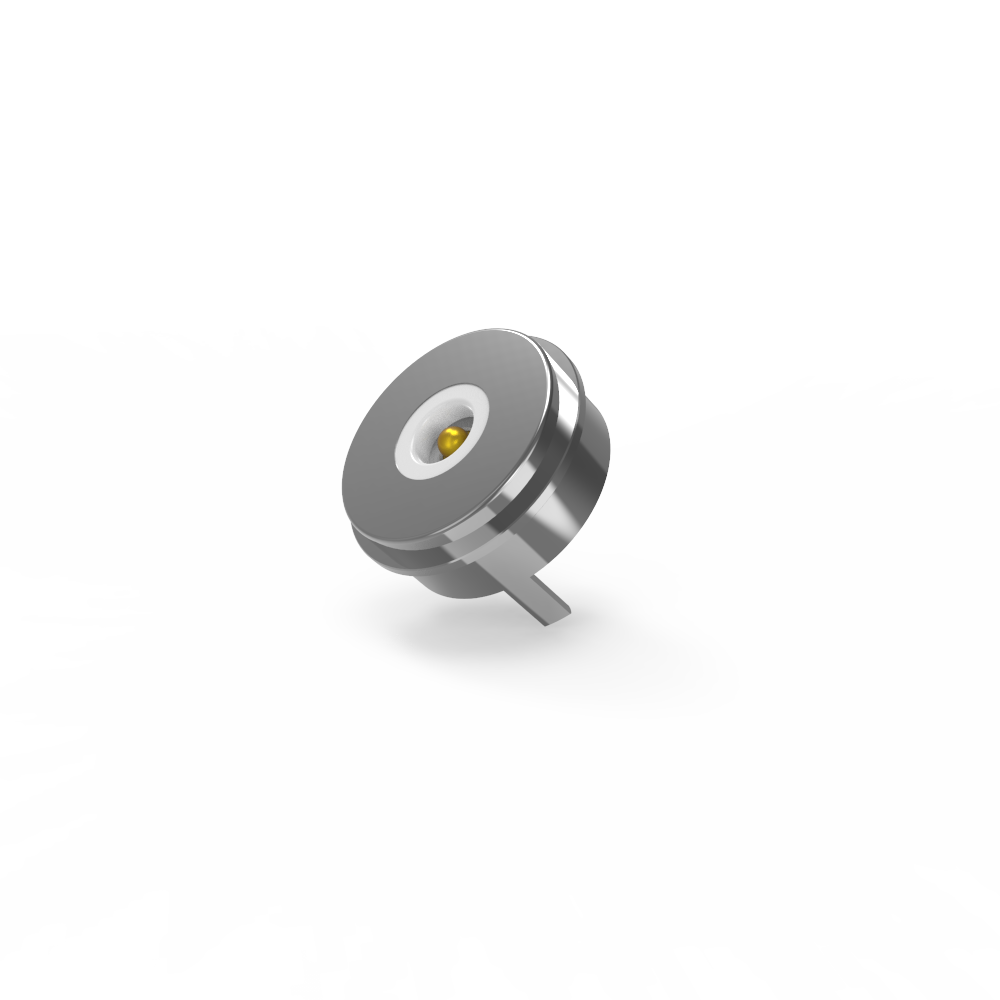

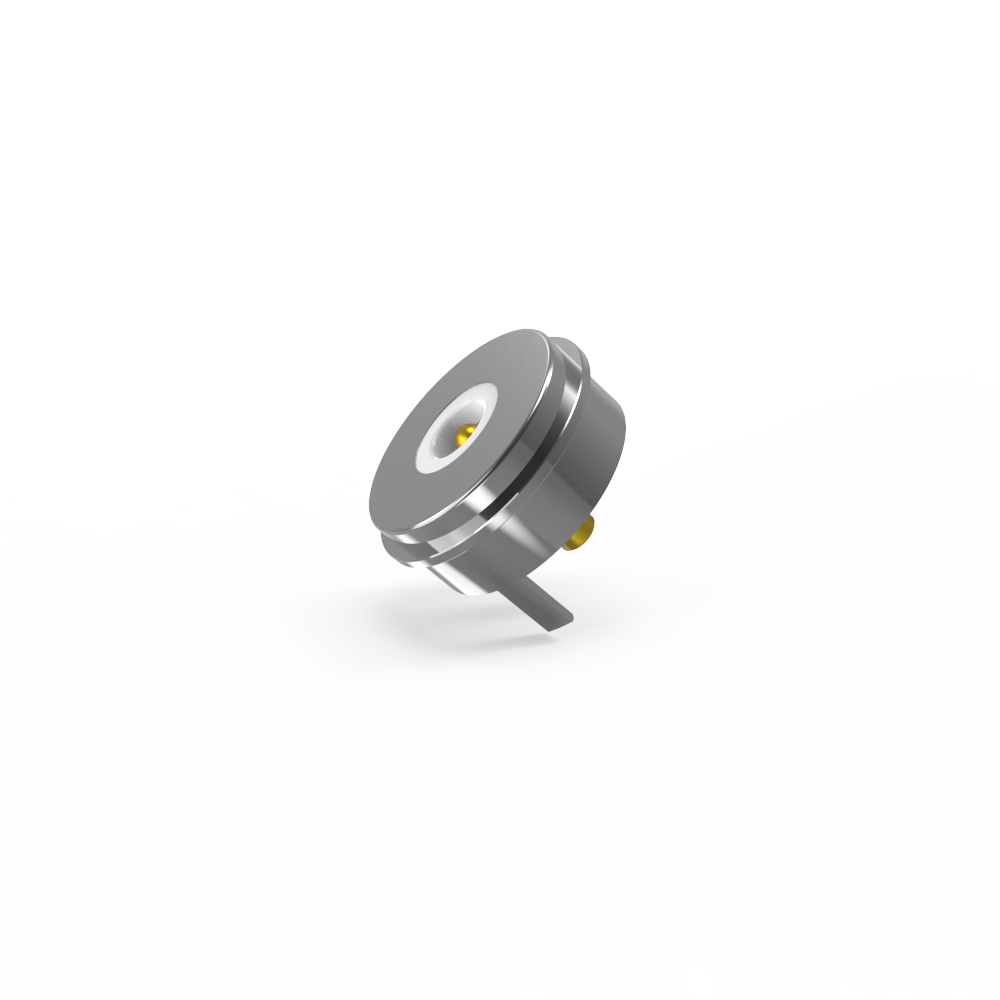

स्त्री चुंबकीय कनेक्टर भाग
...सामग्रीः
पिनः सीसा रहित C6801, 60 से 100 यूनी पर 5 यू "मिन ऑ" कोटिंग;
आवासः सफेद LCP+30%GF UL94 V-0;
शेलः सीसा मुक्तC6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
विद्युत:
वोल्टेजः12.0 वी.
वर्तमानः5.0 ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48H.
... और कुंजी निरीक्षण आयाम।
... उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
डीसी चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
परिपत्र चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
व्यास |
10.0 मिमी |
|
रंग |
सफेद |
|
पोगो पिन |
पीतल C6801 कोटिंग Au 0.125um |
|
घुमावदार भाग |
पीतल C6801 कोटिंग Ni |
|
आवास |
सफेद LCP+30%GF UL94 V-0; |
|
वसंत बल |
80घ±20g, 1 पर।0मिमी काम कर स्टोर्क. |
|
पूर्ण स्टोर्क |
1.2 मिमी |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
वर्तमान |
3.0अधिकतम |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र नर चुंबकीय कनेक्टर तकनीकी चित्र
परिपत्र मादा चुंबकीय कनेक्टर तकनीकी चित्र
पीसीबी लेआउटः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति संकेत संचरण का एहसास, पारंपरिक यूएसबी 2.0 एचडीएमआई 1.3 समारोह वीडियो और ऑडियो संकेत संचरण की जगह ले सकता है
●अंतरिक्ष की बचत करने वाली महिला कनेक्टर और पीसीबी एडेप्टर पोगो प्रकार और एसएमटी डीआईपी पैच कॉर्ड कनेक्शन प्राप्त कर सकते हैं
●उत्कृष्ट संक्षारण प्रतिरोध ग्रेड (48H-120H) कठोर वातावरण में उपयोग के लिए आवश्यकताओं को पूरा करता है
●उत्कृष्ट विस्तार योग्य इंटरफेस, जो लागू कर सकते हैं (पावर सिग्नल, वीडियो ऑडियो, जैक, आदि)
●विकास का समय कम है, मोल्ड बनाने की लागत कम है, और यह अनुकूलन के लिए उपयुक्त है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
अक्सर पूछे जाने वाले प्रश्न
1. क्यों हमें चुना?
100% ईमानदारी के साथ, हमारी कंपनी आपके लिए सबसे अच्छी सेवा प्रदान करेगी, चाहे कोई भी उत्पाद हो या बिक्री के बाद।हम सबसे उचित उद्धरण प्रदान करेंगे और अपने चित्र या आवश्यकताओं के अनुसार उच्च गुणवत्ता वाले नमूने डिजाइन करेंगेहम बिक्री के बाद प्रत्येक ग्राहक के लिए गारंटी प्रदान करते हैं।
2क्या आप हमारे लिए उत्पादों को अनुकूलित कर सकते हैं?
हम आपके लिए अनुकूलित करने या आपके लिए डिजाइन करने के लिए बहुत खुश हैं। कृपया हमें अपने ड्राइंग या नमूने प्रदान करें, और हमें उत्पादों के बारे में अपनी विशेष आवश्यकताओं को बताएं।हम अपनी आवश्यकताओं के अनुसार जितनी जल्दी हो सके अनुकूलित कर सकते हैं.
3. नमूना कितना खर्च होगा?
यदि स्टॉक आइटम हैं, तो हम ग्राहकों को निःशुल्क नमूने प्रदान करते हैं, लेकिन आपको माल ढुलाई का बोझ उठाना चाहिए।
यदि अनुकूलित iterms, हम उचित लागत के लिए चार्ज और नमूना शुल्क का उचित अनुपात वापसी जब आप हमारे लिए आदेश होगा!
4.आपके प्रसव के समय के बारे में क्या?
डिलीवरी का समय ग्राहक के आदेश की मात्रा और कठिनाई पर निर्भर करता है। आम तौर पर, स्टॉक सामान 3 दिनों के भीतर डिलीवरी करते हैं जबकि अनुकूलित उत्पाद 2 सप्ताह के भीतर वितरित होते हैं।
5.आपकी कंपनी गुणवत्ता नियंत्रण के बारे में क्या?
हम उत्पादों की गुणवत्ता सुनिश्चित करने के लिए उत्पादों का परीक्षण और निरीक्षण करेंगे ताकि आपकी संतुष्टि प्राप्त हो सके। गुणवत्ता हमारी कंपनी में सबसे महत्वपूर्ण है, सामग्री से लेकर वितरण तक,यह सुनिश्चित करने के लिए कंपनी को IS09001 प्राप्त होगा।.
