| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VIC2450B/VIC2450D |
| दस्तावेज: | VIC2450C.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | White |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,White LCP, NdFeB N52 | Current: | 3.0A |
| Volatge: | 12V | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

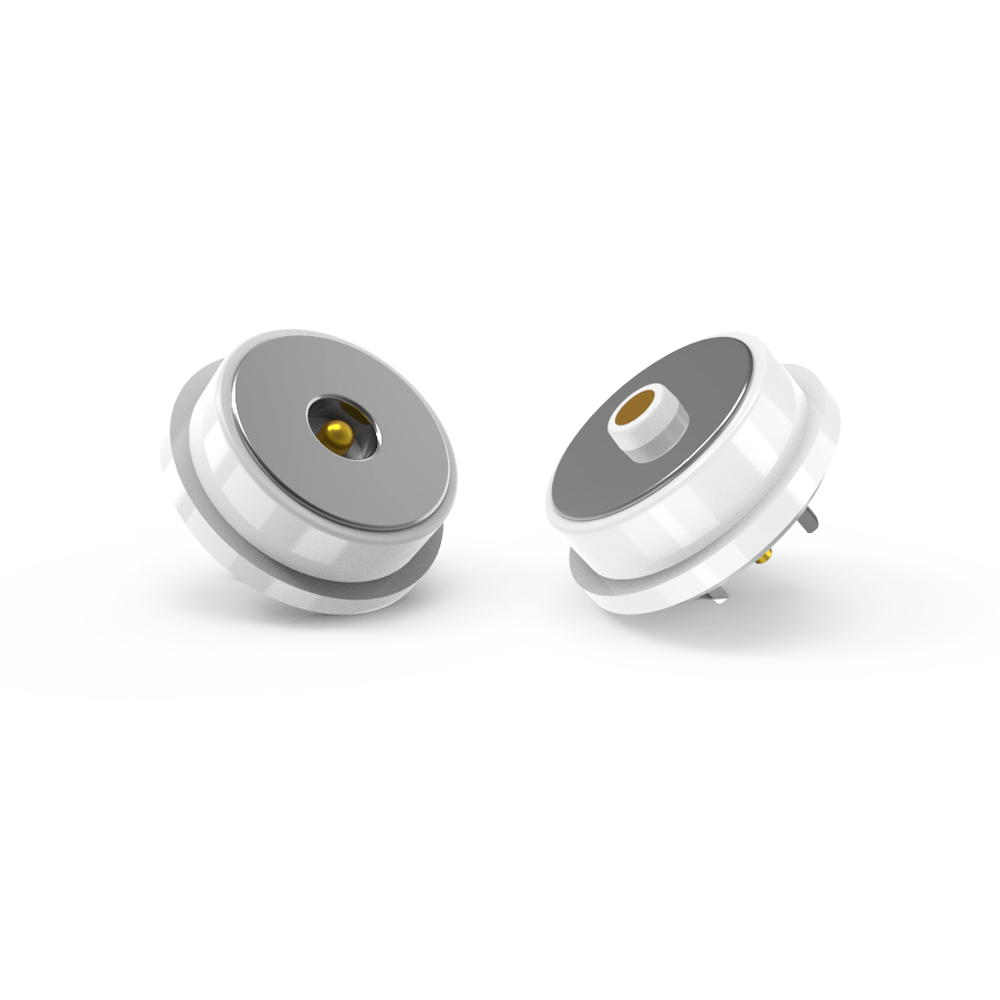

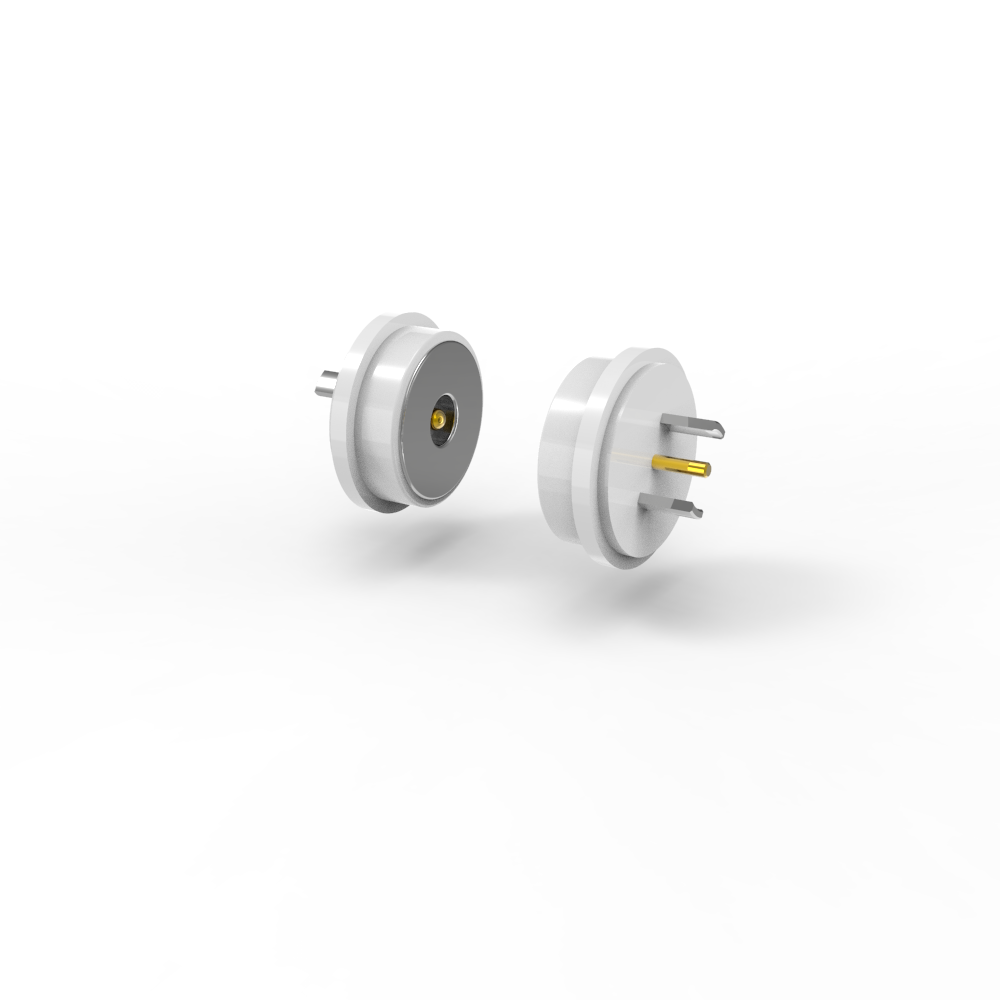

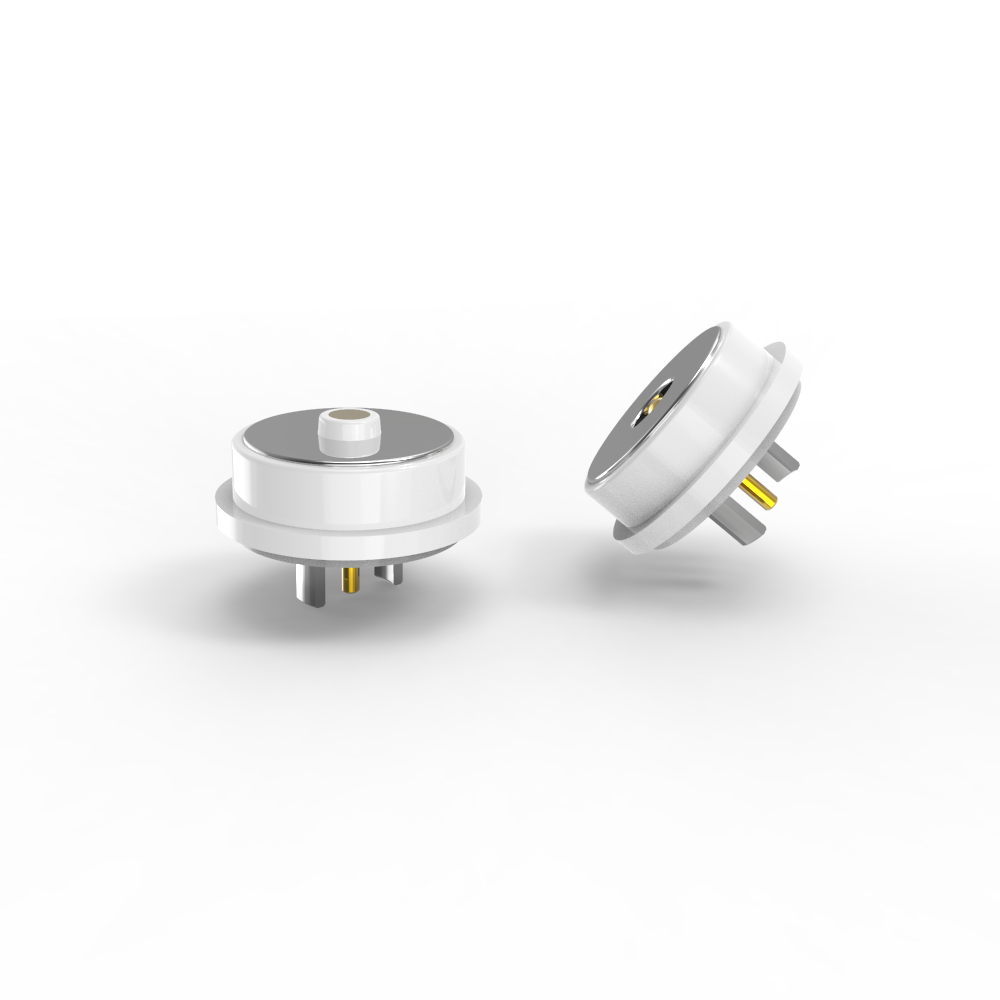

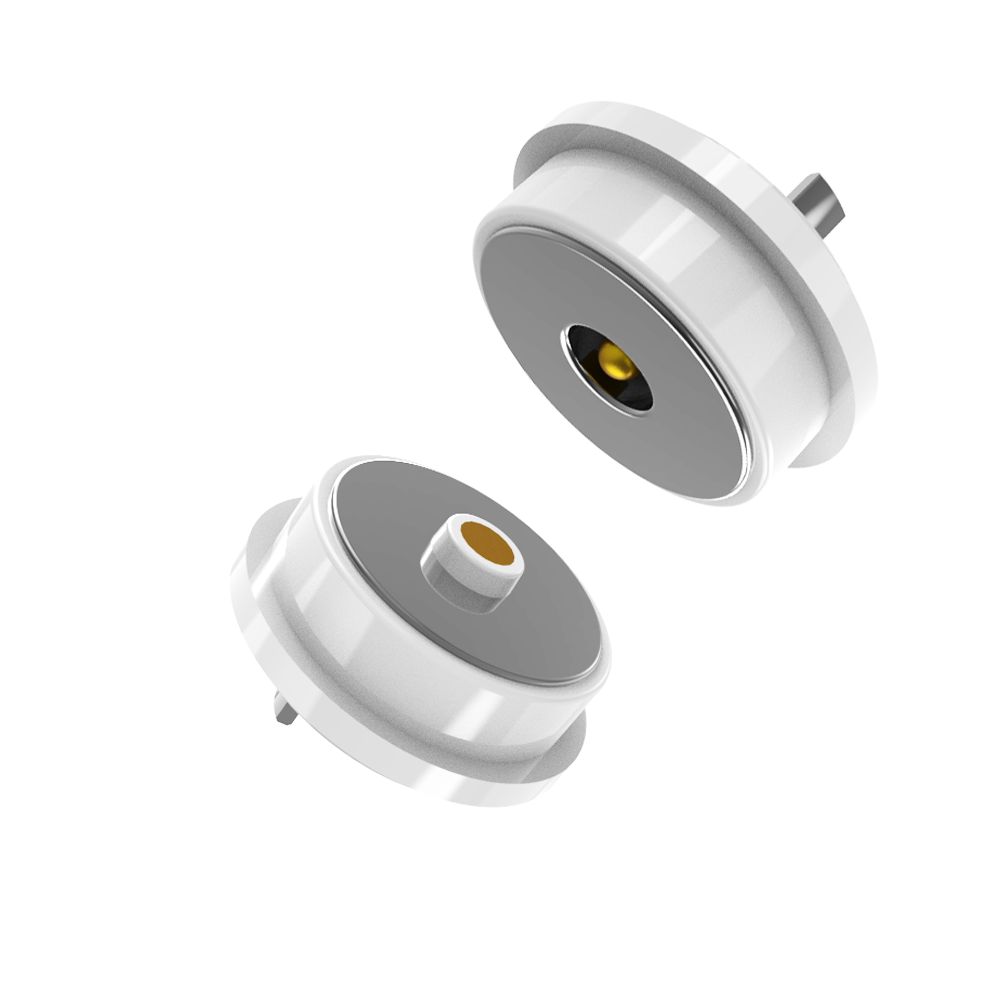

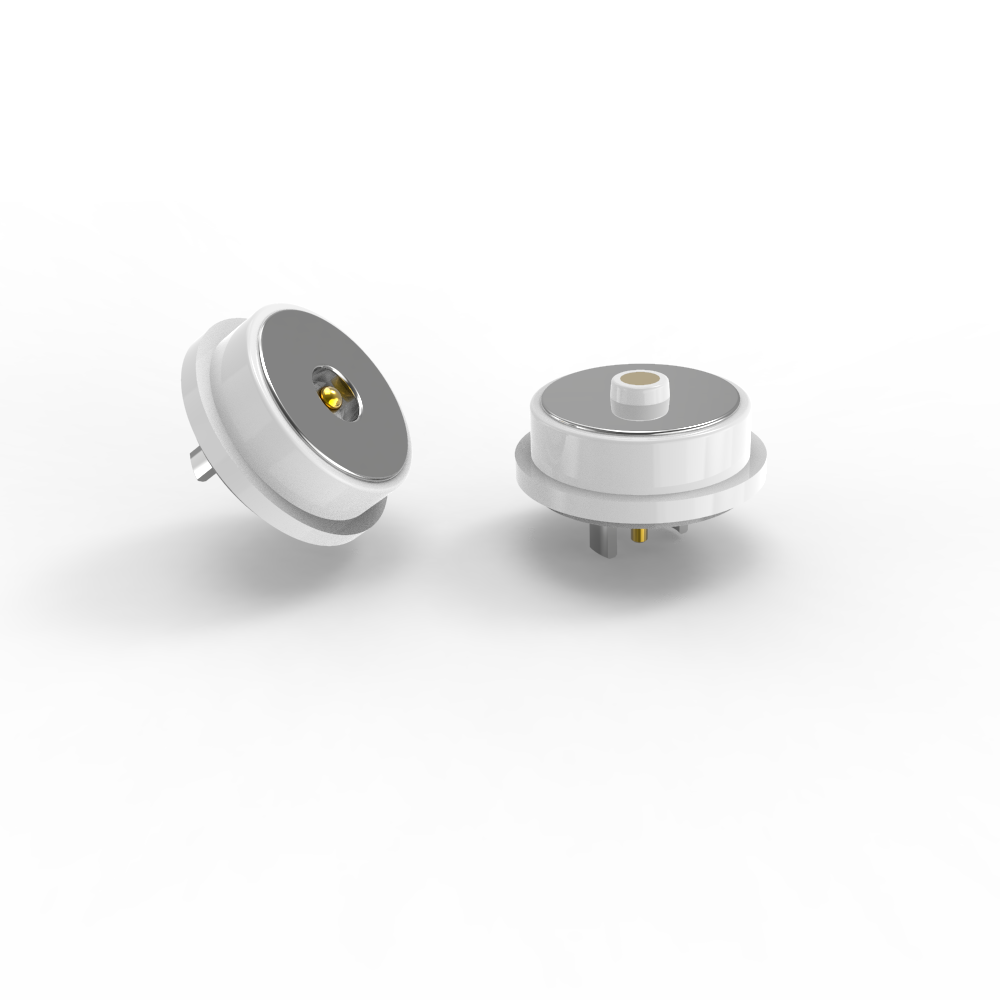

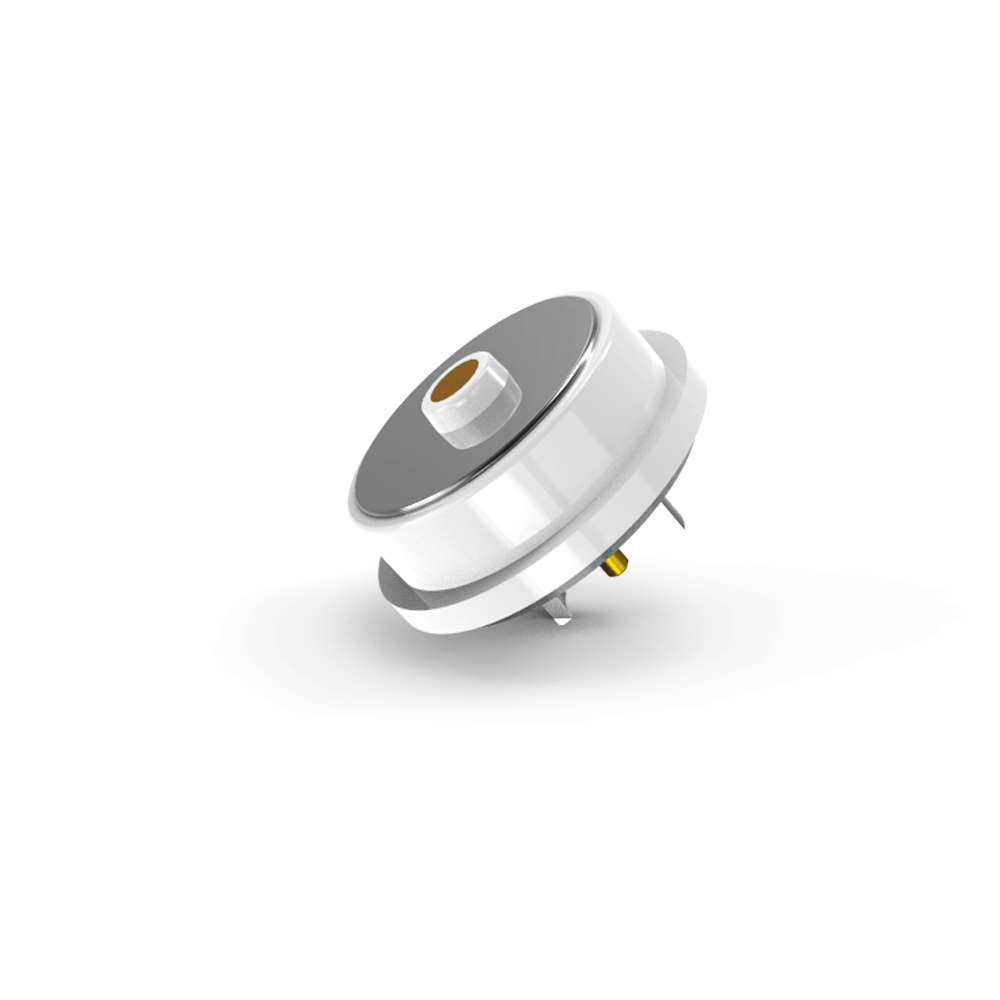

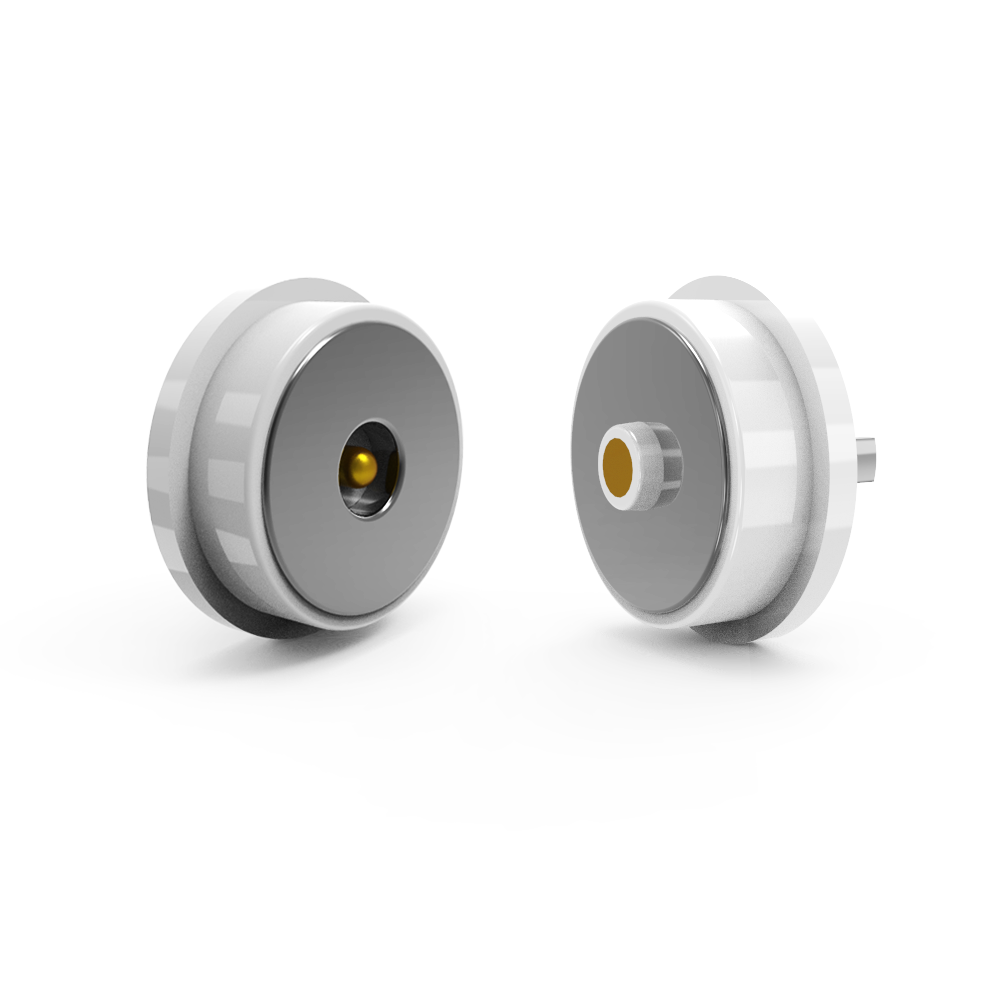

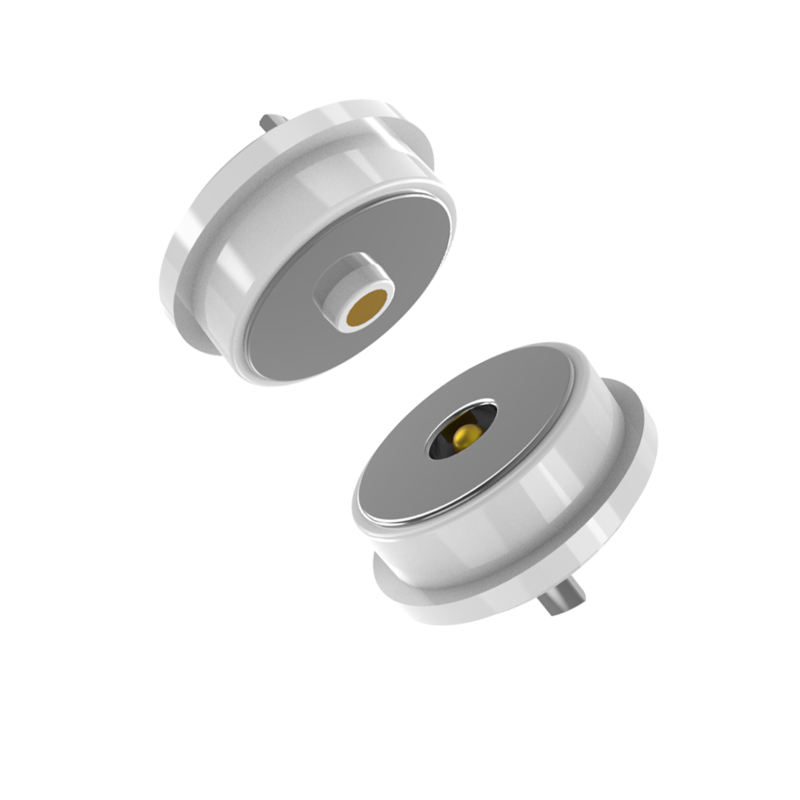

व्यास 10.0 मिमी सफेद गोलाकार पुरुष और महिला चुंबकीय कनेक्टर 3A के साथ।
UPE एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हमारे पास आपकी किसी भी आवश्यकता को पूरा करने और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करने के लिए अपने पेशेवर डिज़ाइनर हैं। विभिन्न ग्राहक आवश्यकताओं के अनुसार विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को डिज़ाइन किया जा सकता है।
चुंबकीय कनेक्टर सभी सामग्री RoHS और REACH अनुपालन का अनुपालन करती है।
सभी चुंबकीय कनेक्टर 100% शॉर्ट और ओपन सर्किट परीक्षण पास करते हैं।
पुरुष चुंबकीय कनेक्टर भाग
...सामग्री:
प्लंजर: लीड-फ्री C6801, प्लेटिंग 5U" Min Au over 60~100U"Ni;
बैरल: लीड-फ्री C6801, प्लेटिंग 5U"Min Au over 60~100U"Ni;
स्प्रिंग: SUS 304 प्लेटिंग 1U"Au;
आवास: सफेद LCP+30%GF UL94 V-0;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
...यांत्रिक:
स्प्रिंग बल: 70g±20g, 1.0mm कार्य स्ट्रोक पर।
पूर्ण स्ट्रोक: 1.2mm।
यांत्रिक जीवन: 50000 चक्र न्यूनतम।
...विद्युत:
वोल्टेज: 12.0 V।
वर्तमान: 3.0 A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
..& प्रमुख निरीक्षण आयाम।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेटिंग करना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।
महिला चुंबकीय कनेक्टर भाग
...सामग्री:
पिन: लीड-फ्री C6801, प्लेटिंग 5U"Min Au over 60~100U"Ni;
आवास: सफेद LCP+30%GF UL94 V-0;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
....विद्युत:
वोल्टेज: 12.0 V।
वर्तमान: 3.0 A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
...& प्रमुख निरीक्षण आयाम।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेटिंग करना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।
DC चुंबकीय कनेक्टर पैरामीटर:
|
नाम |
गोलाकार चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2pin |
|
रंग |
सफेद |
|
पोगो पिन |
पीतल C6801 प्लेटिंग Au 0.125um |
|
घूमने वाले पुर्जे |
पीतल C6801 प्लेटिंग Ni |
|
आवास |
सफेद LCP+30%GF UL94 V-0; |
|
स्प्रिंग बल |
70g±20g, 1.0 परमिमी कार्य स्ट्रोक। |
|
पूर्ण स्ट्रोक |
1.2mm |
|
यांत्रिक जीवन |
50000 चक्र न्यूनतम। |
|
वर्तमान |
3.0A अधिकतम |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पिन)। |
|
ऑपरेशन तापमान |
-25℃to +80℃ |
|
नमक स्प्रे परीक्षण |
24H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और छोटा परीक्षण |
गोलाकार पुरुष चुंबकीय कनेक्टर तकनीकी आरेखण
गोलाकार महिला चुंबकीय कनेक्टर तकनीकी आरेखण
पीसीबी लेआउट:
चुंबकीय कनेक्टर के लाभ:
●स्वचालित सोखना कनेक्शन अनुभव का मानवीकरण डिजाइन;
●मानवीकृत एंटी-फॉल: चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को हटाना आसान नहीं है;
●जीवनकाल: 100,000-200,000 चक्र तक;
●वाटरप्रूफ डिज़ाइन: डिवाइस का महिला सिरा धूलरोधी और वाटरप्रूफ (IPX8) हो सकता है;
●तेज़ चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिज़ाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति को ग्राहक के अनुप्रयोग डिवाइस के डिजाइन के अनुसार मिलान किया जा सकता है;
●उत्पाद एंटी-शॉर्ट सर्किट संरचना डिजाइन और बेवकूफ;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 HDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन को बदल सकते हैं
●स्पेस-सेविंग महिला कनेक्टर और पीसीबी एडेप्टर पोगो प्रकार और एसएमटी डीआईपी पैच कॉर्ड कनेक्शन प्राप्त कर सकते हैं
●उत्कृष्ट संक्षारण प्रतिरोध ग्रेड (48H-120H) कठोर वातावरण में उपयोग की आवश्यकताओं को पूरा करता है
●उत्कृष्ट विस्तार योग्य इंटरफेस, जो (पावर सिग्नल, वीडियो ऑडियो, जैक, आदि) लागू कर सकते हैं
●विकास का समय कम है, मोल्ड-मेकिंग लागत कम है, और यह अनुकूलन के लिए उपयुक्त है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1. एयरोस्पेस, चिकित्सा उपकरण, ऑटोमोटिव ऑन-बोर्ड इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण, स्वचालित औद्योगिक उपकरण, डेटा संचार उपकरण, औद्योगिक निरीक्षण उपकरण, वायरलेस डिवाइस, ट्रैक-मूविंग इंटेलिजेंट वाहन
2: वर्चुअल रियलिटी डिवाइस (VR), मानव रहित हवाई वाहन डिवाइस, इंटेलिजेंट रोबोट डिवाइस
3: स्मार्ट पहनने योग्य उत्पाद, स्मार्ट पोजिशनिंग उत्पाद (बच्चों की स्मार्टवॉच, स्मार्ट ब्रेसलेट, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडफ़ोन, आदि)
4: स्मार्ट होम डिवाइस, स्मार्ट हैंडहेल्ड टर्मिनल डिवाइस, स्मार्ट सैनिटेशन उपकरण, स्मार्ट आउटडोर स्पोर्ट्स उपकरण, स्मार्ट फिजियोथेरेपी और ब्यूटी डिवाइस
5: उपभोक्ता इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण (प्रिंटर, स्मार्ट फोन, कंप्यूटर, कैमरे, ऑडियो-विजुअल उपकरण, पीडीए)
UPE को आपका भागीदार क्यों होना चाहिए?
1. आर एंड डी टीम स्वतंत्र डिजाइन और विकास क्षमताएं, उत्पाद विकास के साथ अनुकूलित की जा सकती हैं; आपके पास बस एक आईडी है, हम आपके लिए बाकी काम करेंगे, मुफ्त विकास, आर एंड डी समय 3-5 कार्य दिवस।
2. मल्टी-प्रोग्राम चयन के उत्पाद प्रोजेक्ट, गोल, वर्ग, आयताकार, आकार का कनेक्शन सुंदर उपस्थिति प्राप्त करने, स्थान बचाने, आसान प्लग, चुंबकीय बल 1N से 30N तक प्राप्त कर सकता है।
3. कनेक्शन का तरीका: चुंबक से चुंबक, चुंबक से मिश्र धातु, चुंबक से आयरन शीट और इसी तरह, विभिन्न संरचना और अनुप्रयोग को पूरा करने के लिए, चुंबकीय क्षेत्र हस्तक्षेप से बचें, NdFeB चुंबक का उपयोग करें, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है।
UPE के साथ अपना चुंबकीय कनेक्टर ऑर्डर कैसे दें
1. अपनी आवश्यकताएं जमा करें
हमारी बिक्री टीम से संपर्क करें:
ईमेल: [union@upetech.net]
फोन: [+86 13434524996]
ऑनलाइन फॉर्म: [www.pogopinsconnector.com]
विवरण प्रदान करें:
✔ अनुप्रयोग (जैसे, चिकित्सा, ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स)
✔ कनेक्टर प्रकार (जैसे, चुंबकीय पोगो पिन, चार्जिंग केबल)
✔ विनिर्देश (वोल्टेज, करंट, आकार, वाटरप्रूफ रेटिंग, आदि)
✔ मात्रा और लीड टाइम
2. एक कस्टम समाधान प्राप्त करें (यदि आवश्यक हो)
हमारे इंजीनियर आपकी आवश्यकताओं की समीक्षा करेंगे और एक कस्टम डिज़ाइन का प्रस्ताव करेंगे (यदि आवश्यक हो)।
हम अनुमोदन के लिए 3D मॉडल, नमूने या तकनीकी चित्र साझा करेंगे।
भुगतान अवधि:
50% जमा (अग्रिम भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक ट्रांसफर), पेपाल, ओसीबीसी बैंक
सिफारिश:
नमूनों के लिए पेपाल का उपयोग करें (सुरक्षित)।
थोक ऑर्डर के लिए टी/टी का उपयोग करें (कम शुल्क)।
नमूना लीड टाइम: इन्वेंटरी नमूना 2-3 कार्य दिवस/अनुकूलित नमूना 5-7 कार्य दिवस
उत्पादन लीड टाइम:10-15 कार्य दिवस
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधि: EXW
माल: वायु, समुद्र, एक्सप्रेस
सेवा: उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, कोई भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
