| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VIC2450A/VIC2450B |
| दस्तावेज: | VIC2450A.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | Black |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,Black HTN, NdFeB N52 | Current: | 3.0A |
| Volatge: | 12V | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

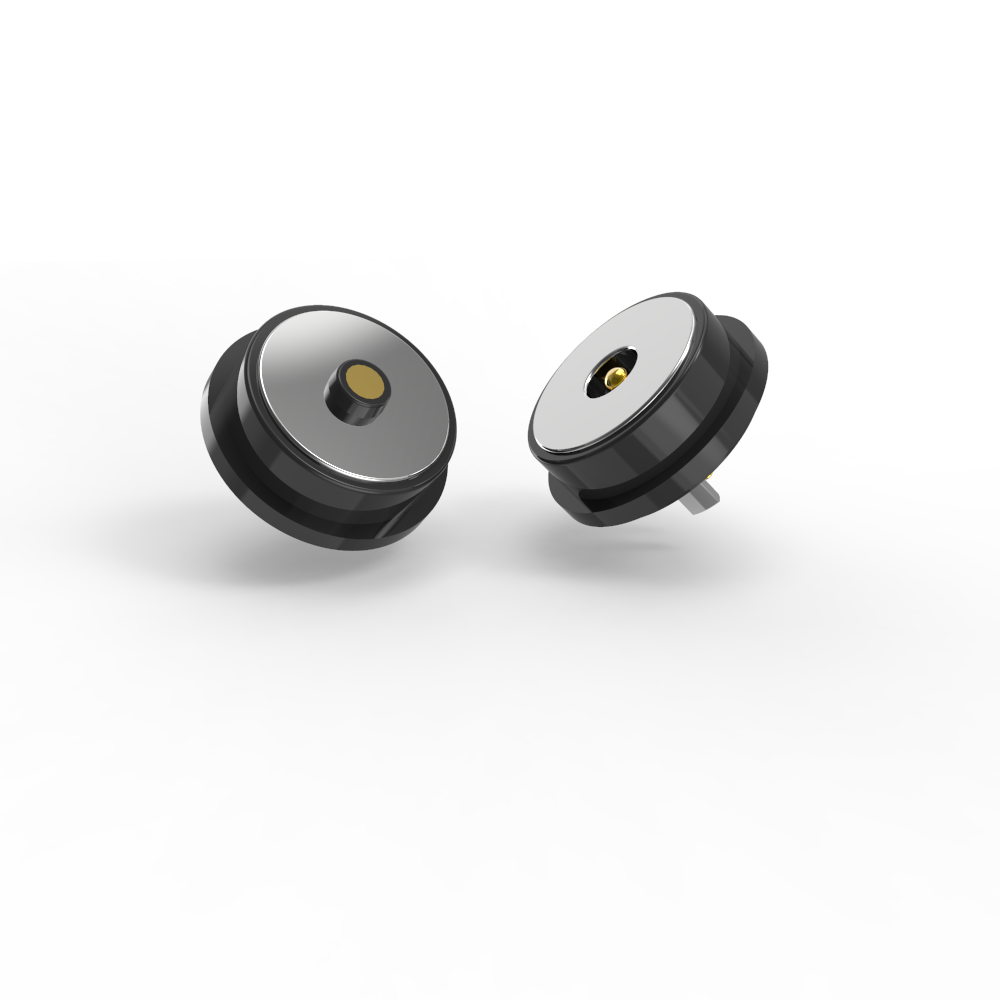

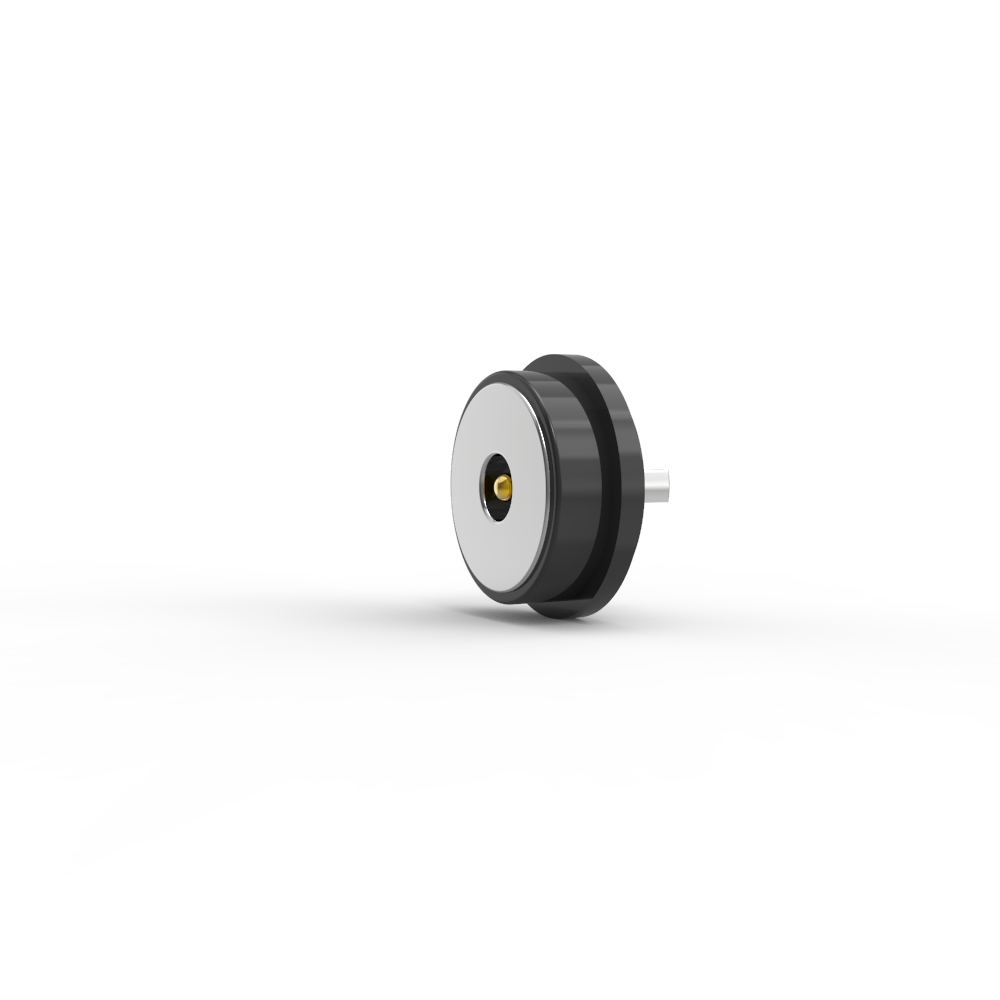

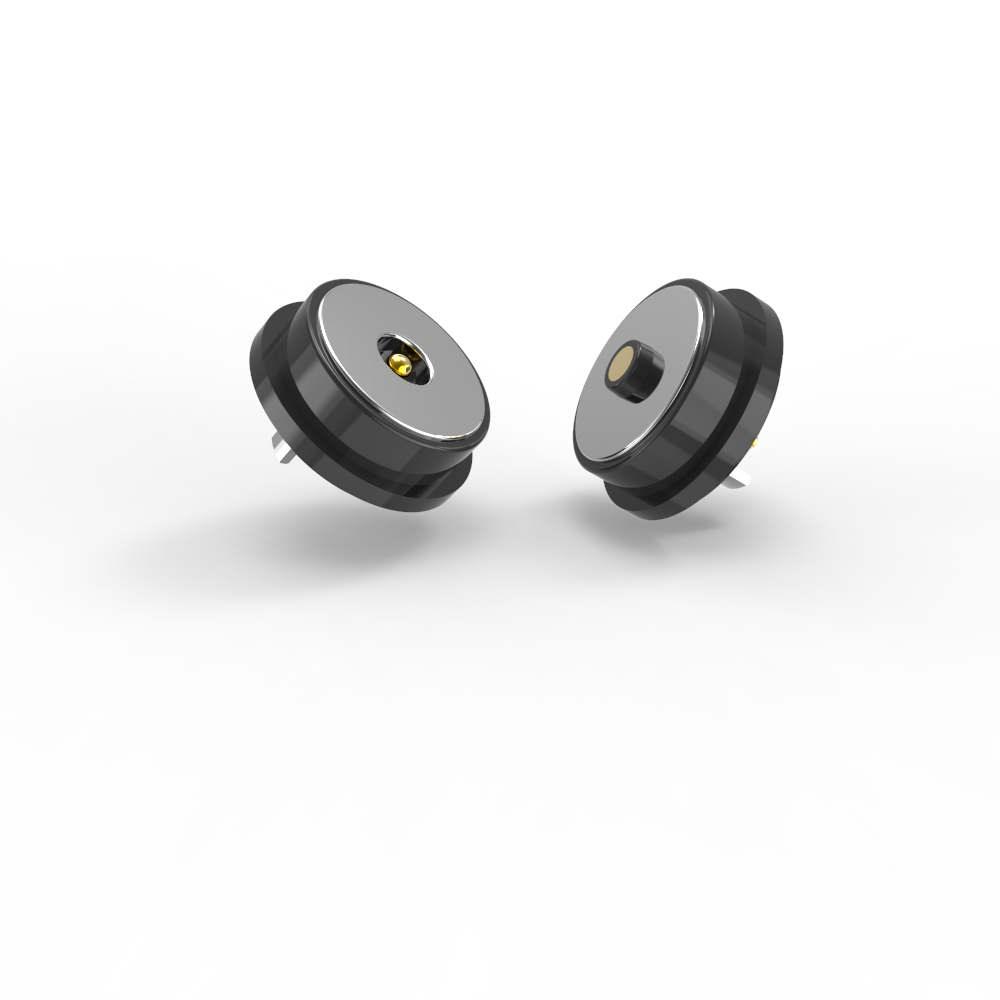

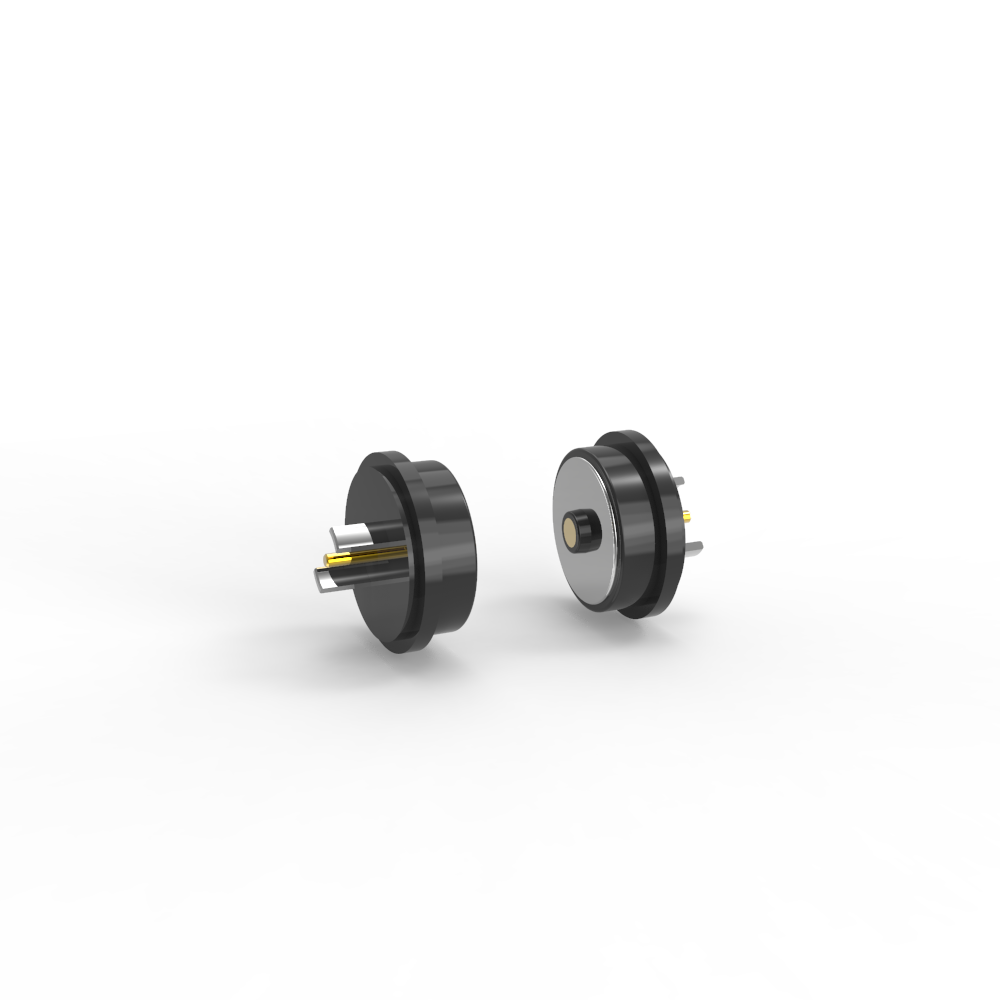

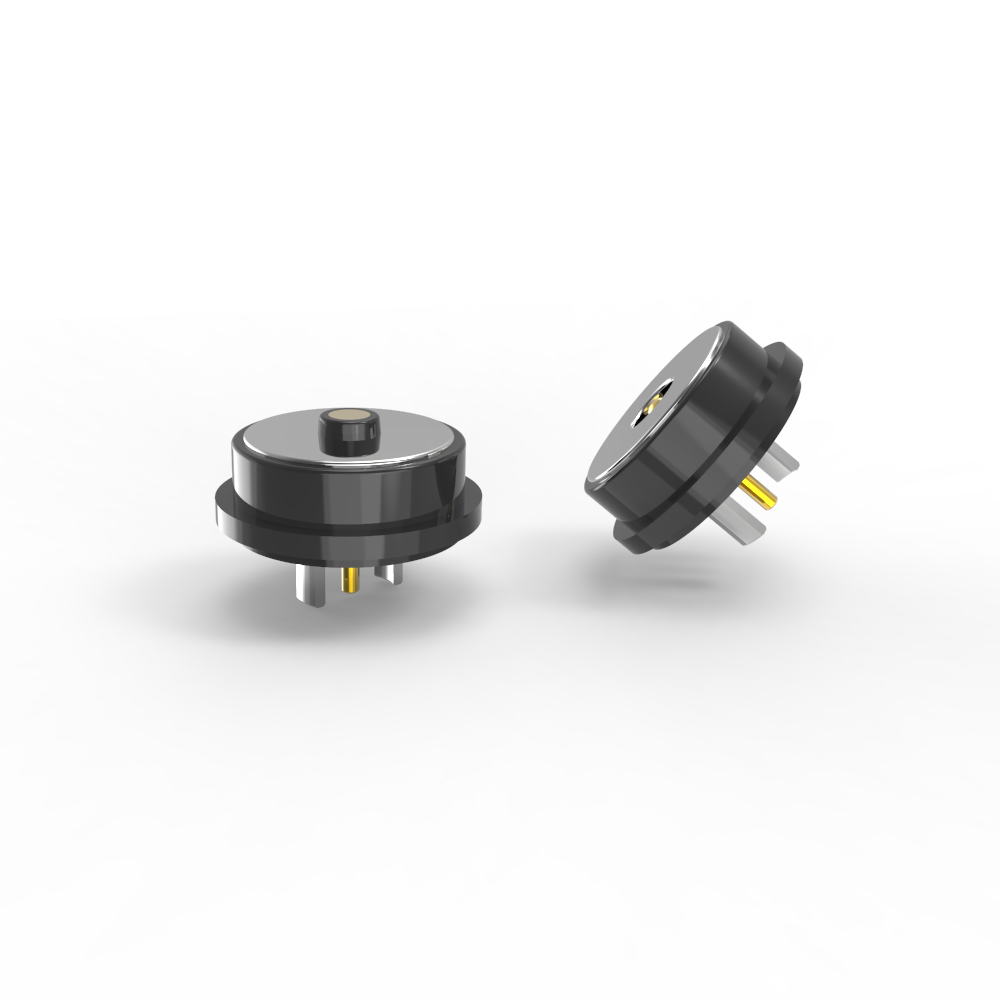

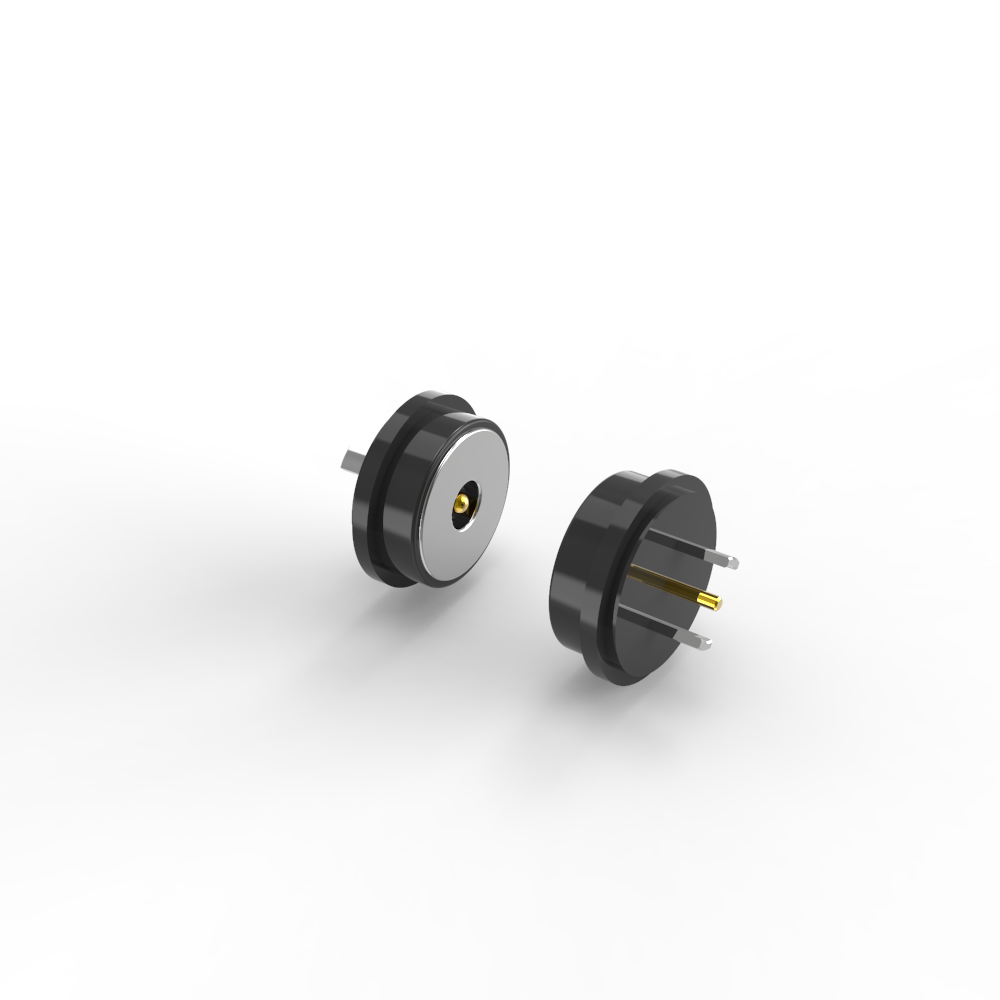

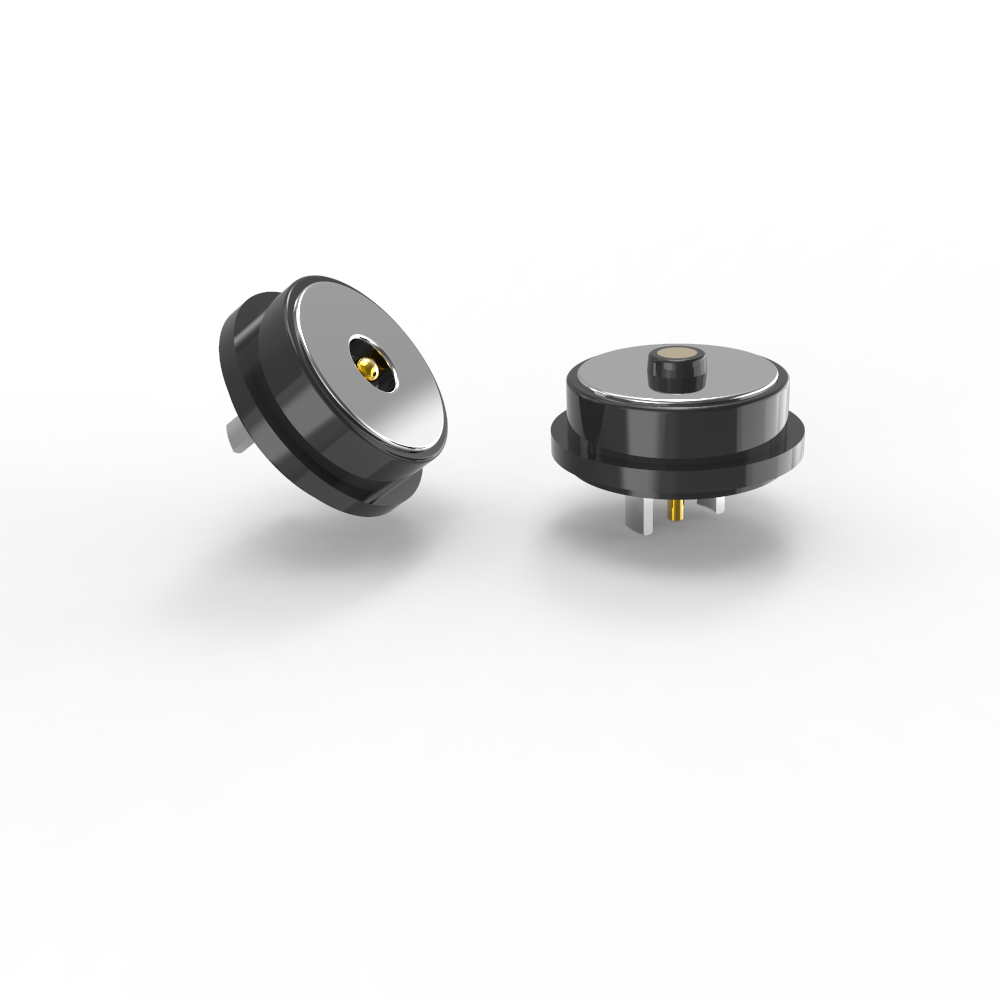

व्यास 10.0 मिमी इलेक्ट्रॉनिक उपकरण के लिए काले दौर पुरुष महिला चुंबकीय कनेक्टर।
यूपीई एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हम अपने स्वयं के पेशेवर डिजाइनरों को अपनी आवश्यकताओं को पूरा करने और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करने के लिए है।विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को विभिन्न ग्राहक आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.
चुंबकीय कनेक्टर सभी सामग्री RoHS और REACH अनुपालन के अनुरूप है।
सभी चुंबकीय कनेक्टर 100% शॉर्ट और ओपन सर्किट टेस्ट पास कर चुके हैं।

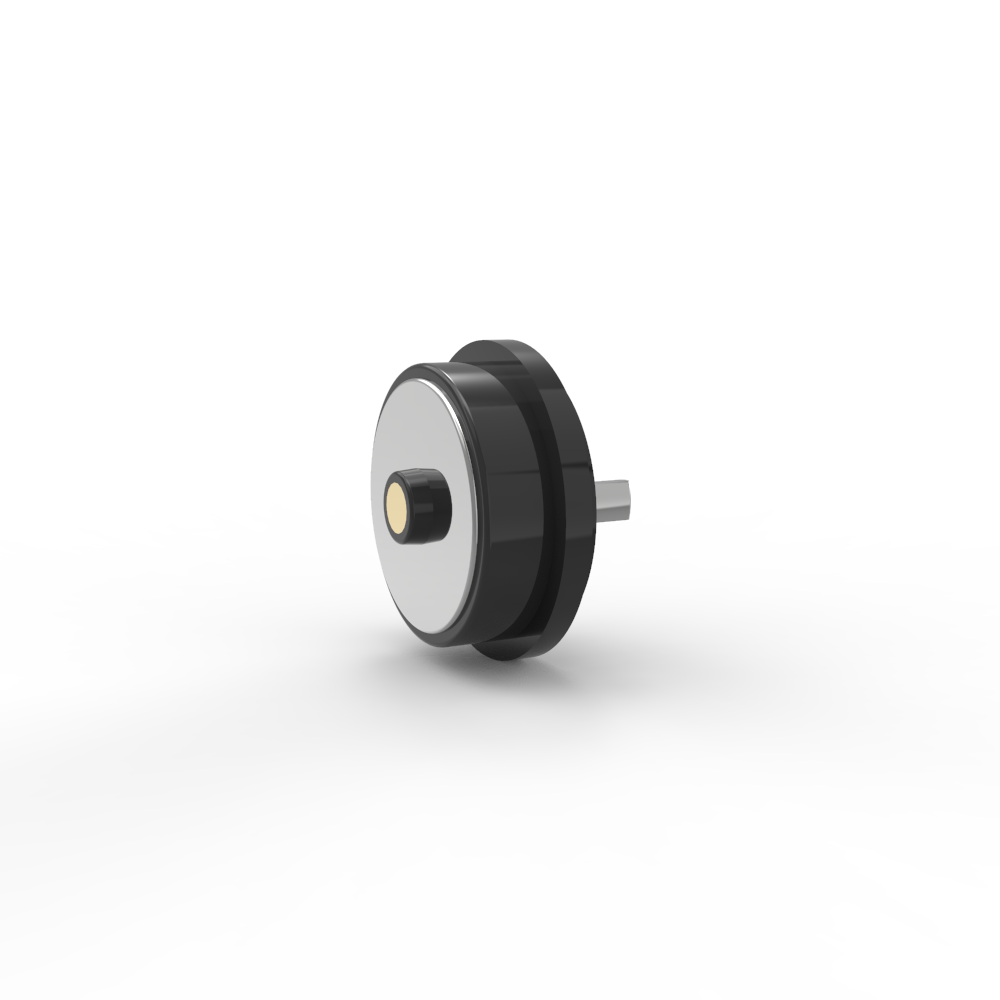

पुरुष चुंबकीय कनेक्टर भाग
...सामग्रीः
प्लंगर: सीसा मुक्त C6801, 60 से 100 यू "नी पर 5 यू "मिन ऑ" कोटिंग;
बैरलः सीसा मुक्त C6801, 60 ~ 100U "Ni पर 5U "Min Au कोटिंग;
स्प्रिंगःSUS 304 कोटिंग 1U"Au;
आवासः काला HTN+30%GF UL94 V-0;
शेलः सीसा रहित C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
... यांत्रिक:
स्प्रिंग बलः 70g±20g, 1.0 मिमी कार्य स्ट्रोक पर।
फुल स्टोर्क:1.2 मिमी.
यांत्रिक जीवनः50000 चक्र मिनट
... विद्युत:
वोल्टेजः12.0 वी.
वर्तमानः3.0 ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48H.
.. और कुंजी निरीक्षण आयाम.
... उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
स्त्री चुंबकीय कनेक्टर भाग
...सामग्रीः
पिनः सीसा रहित C6801, 60 से 100 यूनी पर 5 यू "मिन ऑ" कोटिंग;
आवासः काला HTN+30%GF UL94 V-0;
शेलः सीसा मुक्तC6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
विद्युत:
वोल्टेजः12.0 वी.
वर्तमानः3.0 ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48H.
... और कुंजी निरीक्षण आयाम।
... उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
डीसी चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
परिपत्र चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801 कोटिंग Au 0.125um |
|
घुमावदार भाग |
पीतल C6801 कोटिंग Ni |
|
वसंत बल |
70घ±20g, 1 पर।0मिमी काम कर स्टोर्क. |
|
पूर्ण स्टोर्क |
1.2 मिमी |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
वर्तमान |
3.0AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र नर चुंबकीय कनेक्टर तकनीकी चित्र
परिपत्र मादा चुंबकीय कनेक्टर तकनीकी चित्र
पीसीबी लेआउटः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के आवेदन उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1.पहनने योग्य उपकरण, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन
2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण
3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र) ।
