| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VID2701B/VIC3200B |
| दस्तावेज: | VIC3200D.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | सामग्री: | TPE, ब्रास, NDFEB N52, व्हाइट LCP+30%GF UL94 V-0 |
|---|---|---|---|
| स्प्रिंग का बल: | 60 ग्राम ± 10 ग्राम | कामकाजी स्टोर्क: | 0.4 mm |
| मौजूदा: | 2ए | वोल्टेज: | 12V |
| केबल की लंबाई: | 1000 मिमी | रंग: | सफेद |
| नमक स्प्रे परीक्षण: | 48एच | यांत्रिक जीवन: | 10000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | प्रचालन तापमान: | -25°C से +80°C तक |

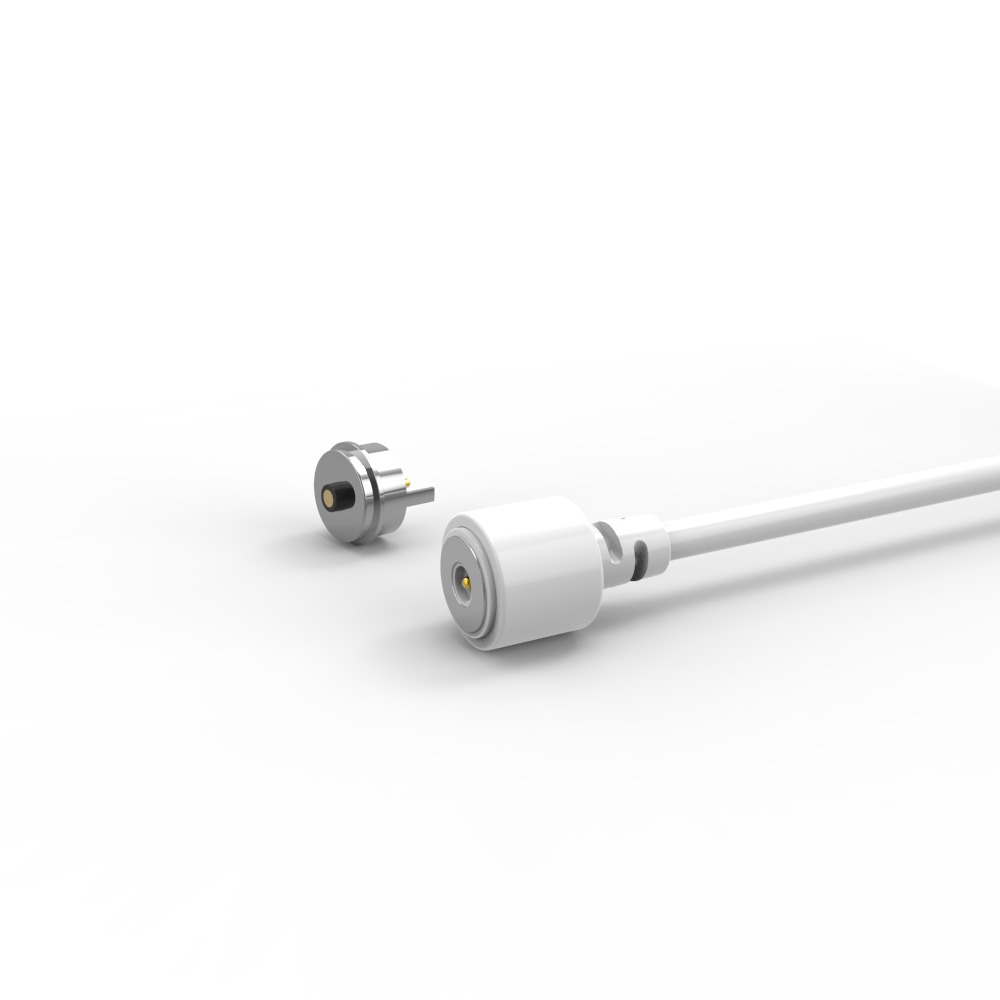

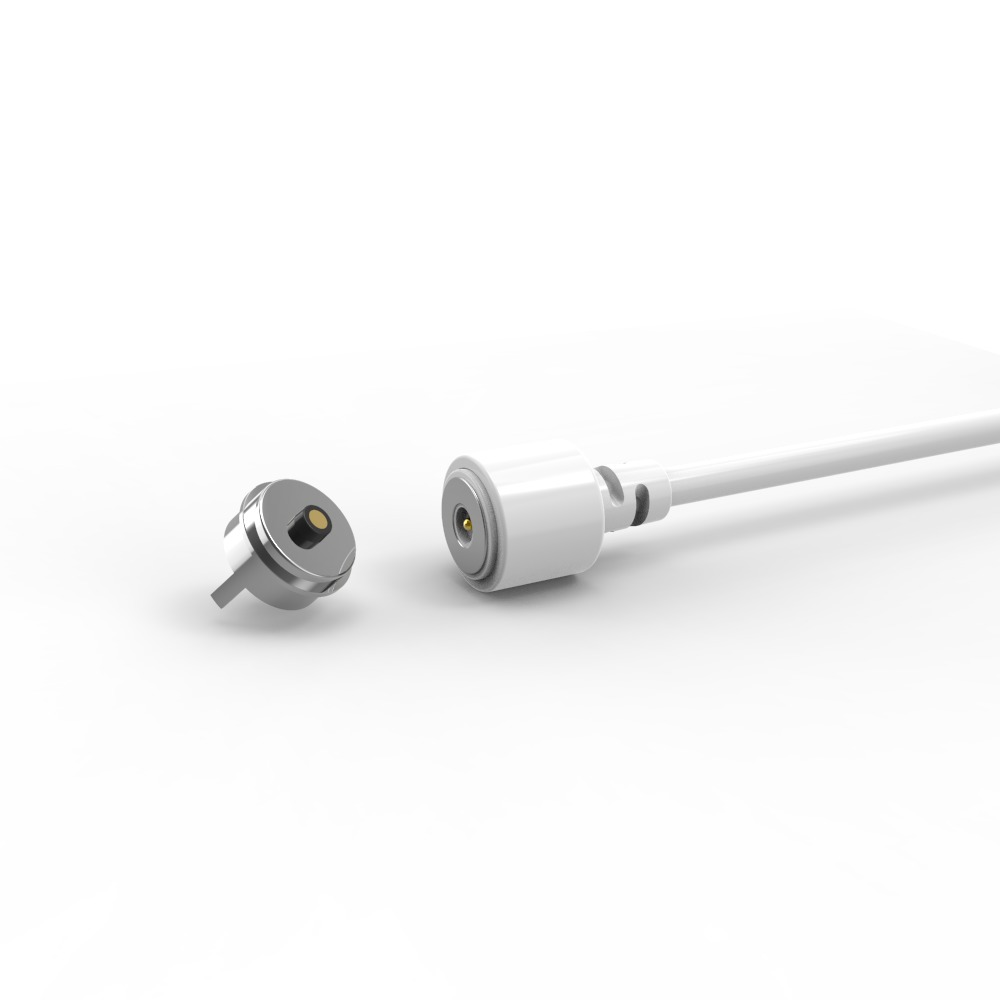

चिकित्सा उपकरण के लिए 8.0 मिमी डीसी पुरुष महिला चुंबकीय पावर केबल कनेक्टर।
UPE एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
UPE चुंबकीय चार्जिंग केबल कनेक्टर्स में उच्च जीवन और शॉर्ट सर्किट सुरक्षा, मजबूत चुंबकीय और सुरक्षित आदि की विशेषताएं हैं, हम उच्च-प्रदर्शन कनेक्टर्स विकसित करने पर भी ध्यान केंद्रित कर रहे हैं, हमारी चुंबकीय कनेक्टर श्रृंखला सभी सामान्य कार्य प्रदान करती है।
उत्पाद मुख्य रूप से यूरोप, संयुक्त राज्य अमेरिका, कनाडा, ऑस्ट्रेलिया और एशिया के विकसित देशों और क्षेत्रों में बेचे जाते हैं।
ध्यान दें:
1. चुंबक NdFeB सामग्री का उपयोग करता है, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है (उच्च तापमान, टूटने, समान ध्रुव कनेक्शन को छोड़कर)
2. चुंबक चुंबकीय क्षेत्र हस्तक्षेप मौजूद है

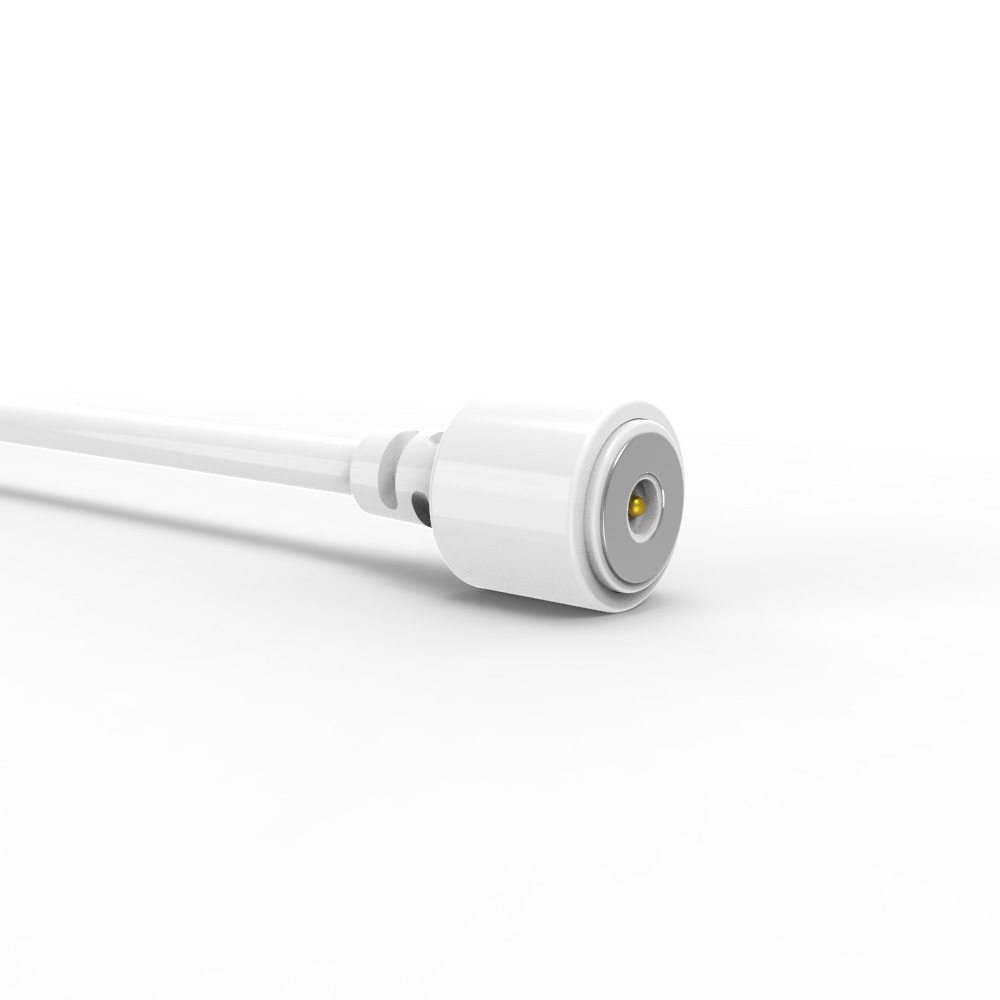

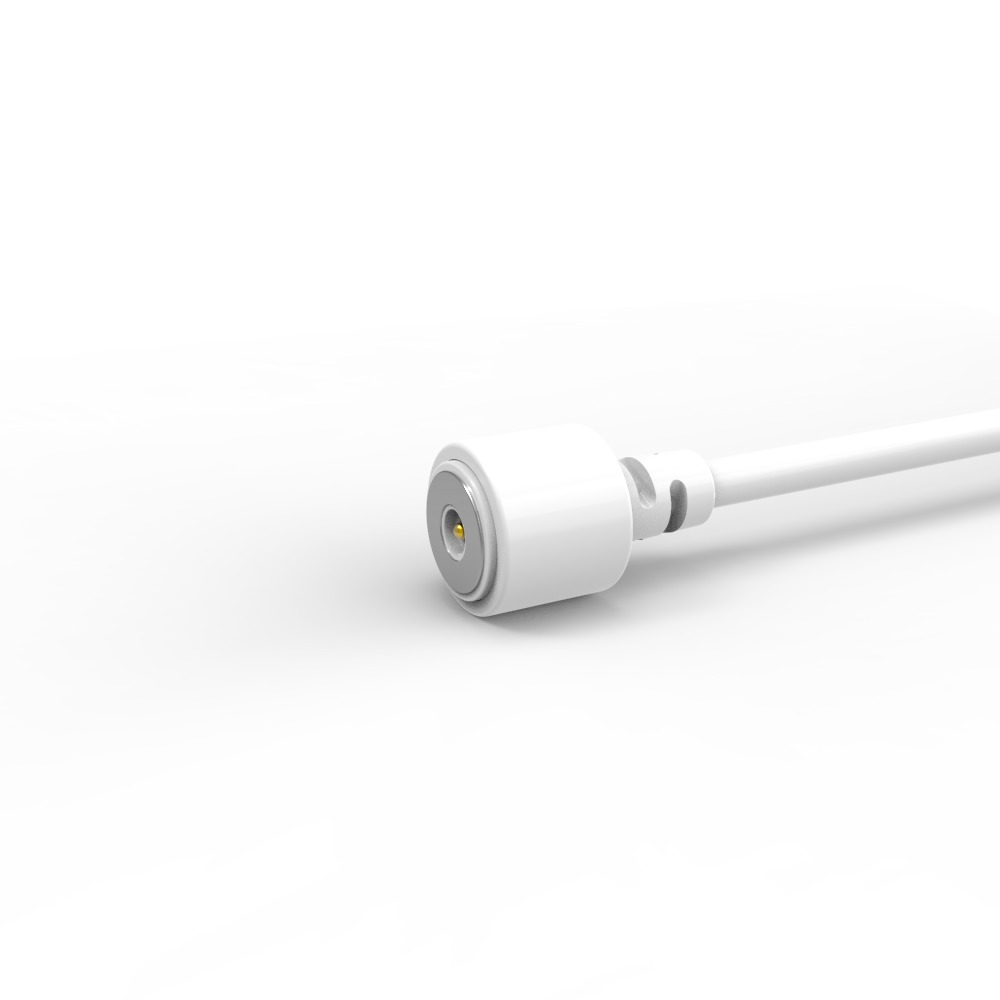

पुरुष चुंबकीय केबल कनेक्टर:
...सामग्री:
पोगो पिन: पीतल (प्लंगर और बैरल प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni);
आवास: सफेद एलसीपी+30%GF UL94 V-0;
चुंबक: NdFeB N52 प्लेटिंग Ni;
केबल:सफेदOD 3.00*2C(TC43*0.08),
वायर जैकेट:सफेदTPE 90A .
कनेक्टर जैकेट: व्हाइट टीपीई 90A..
...यांत्रिक:
स्प्रिंग बल: 60g±10g, 0.4 मिमी वर्किंग स्ट्रोक पर।
पूर्ण स्ट्रोक: 0.6 मिमी।
यांत्रिक जीवन: 10000 चक्र न्यूनतम।
...विद्युत:
वोल्टेज: 12 वी।
वर्तमान: 2A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48 एच।

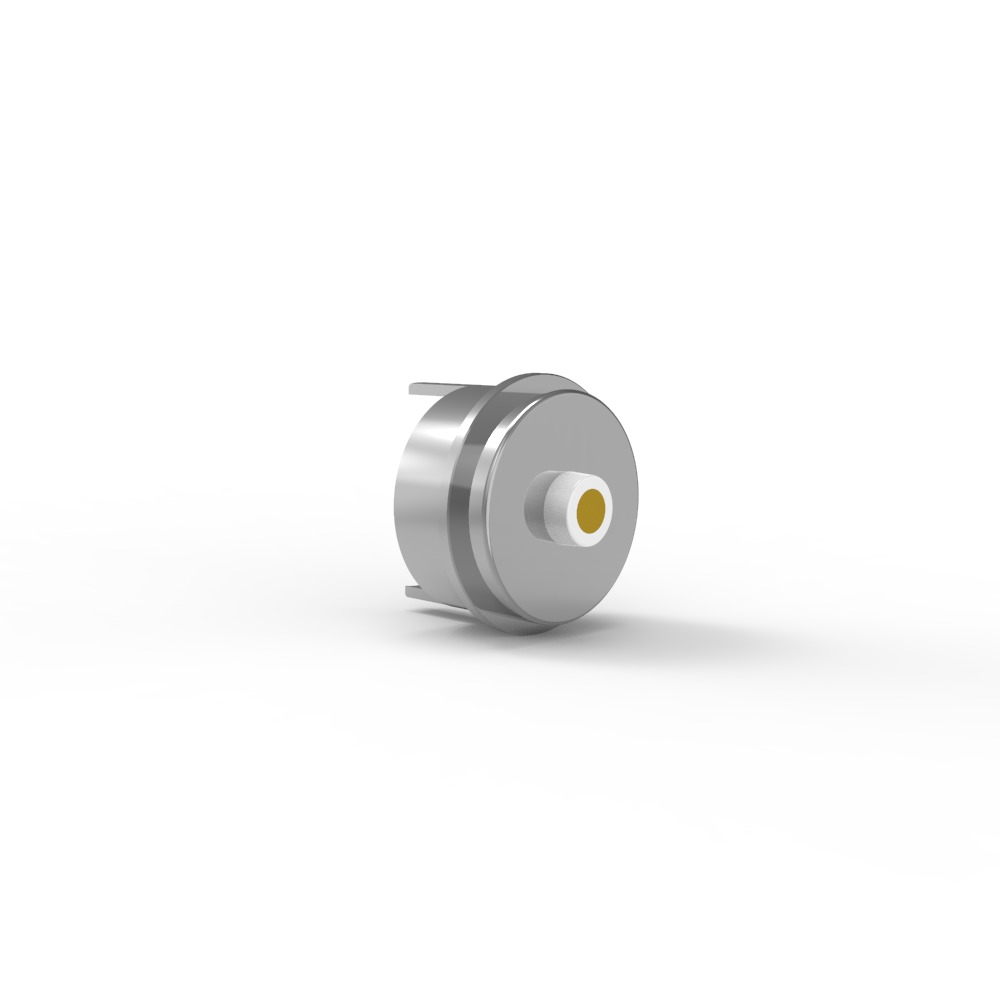

महिला चुंबकीय कनेक्टर:
..सामग्री:
पिनर: लीड-फ्री C6801, प्लेटिंग 5U" मिन Au ओवर 60~100U"Ni;
आवास: सफेद एलसीपी+30%GF UL94 V-0;
शेल: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
....विद्युत:
वोल्टेज: 12.0 वी।
वर्तमान: 5.0A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षण: 48H।
...& प्रमुख निरीक्षण आयाम।
… उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेट करना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।
सर्कुलर 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटर:
|
नाम |
चुंबकीय केबल कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2pin |
|
व्यास |
8.0 मिमी |
|
तार |
टीपीई |
|
केबल की लंबाई |
1000±20 मिमी |
|
रंग |
सफेद |
|
पोगो पिन/टर्निंगपार्ट्स |
लीड-फ्री C6801 |
|
चुंबक |
N52 NdFeB प्लेटिंग Ni 15-20um |
|
आवास
|
सफेद एलसीपी+30%GF UL94 V-0 |
|
स्प्रिंग बल |
60g±10g, 0.4 परमिमी वर्किंग स्ट्रोक |
|
पूर्णस्ट्रोक |
0.6 मिमी |
|
यांत्रिक जीवन |
10000 चक्र न्यूनतम। |
|
वर्तमान |
2ए मैक्स |
|
वोल्टेज |
डीसी 12V |
|
संपर्क प्रतिरोध |
50mΩ मैक्स (पिन)। |
|
ऑपरेशन तापमान |
-25℃ से +80℃ |
|
नमक स्प्रे परीक्षण |
48H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और छोटा परीक्षण |
सर्कुलर 2Pin महिला चुंबकीय कनेक्टर तकनीकी ड्राइंग
पुन:अनुशंसित पीसीबी लेआउट
चुंबकीय कनेक्टर के लाभ:
●स्वचालित सोखना कनेक्शन अनुभव का मानवीकरण डिजाइन;
●मानवीकृत एंटी-फॉल: चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकाल: 100,000-200,000 चक्र तक;
●वाटरप्रूफ डिज़ाइन: डिवाइस का महिला सिरा धूलरोधी और वाटरप्रूफ (IPX8) हो सकता है;
●तेज़ चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिज़ाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति को ग्राहक के अनुप्रयोग डिवाइस के डिजाइन के अनुसार मिलान किया जा सकता है;
●उत्पाद एंटी-शॉर्ट सर्किट संरचना डिजाइन और बेवकूफ;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 HDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन को बदल सकते हैं
●स्पेस-सेविंग महिला कनेक्टर्स और पीसीबी एडेप्टर पोगो प्रकार और एसएमटी डीआईपी पैच कॉर्ड कनेक्शन प्राप्त कर सकते हैं
●उत्कृष्ट संक्षारण प्रतिरोध ग्रेड (48H-120H) कठोर वातावरण में उपयोग के लिए आवश्यकताओं को पूरा करता है
●उत्कृष्ट विस्तार योग्य इंटरफेस, जो (पावर सिग्नल, वीडियो ऑडियो, जैक, आदि) लागू कर सकते हैं
●विकास का समय कम है, मोल्ड-मेकिंग लागत कम है, और यह अनुकूलन के लिए उपयुक्त है
उत्पाद अनुप्रयोग:
1. एयरोस्पेस, चिकित्सा उपकरण, ऑटोमोटिव ऑन-बोर्ड इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण, स्वचालित औद्योगिक उपकरण, डेटा संचार उपकरण, औद्योगिक निरीक्षण उपकरण, वायरलेस डिवाइस, ट्रैक-मूविंग इंटेलिजेंट वाहन
2: वर्चुअल रियलिटी डिवाइस (VR), मानव रहित हवाई वाहन डिवाइस, इंटेलिजेंट रोबोट डिवाइस
3: स्मार्ट पहनने योग्य उत्पाद, स्मार्ट पोजिशनिंग उत्पाद (बच्चों की स्मार्टवॉच, स्मार्ट ब्रेसलेट, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडफोन, आदि)
4: स्मार्ट होम डिवाइस, स्मार्ट हैंडहेल्ड टर्मिनल डिवाइस, स्मार्ट सैनिटेशन उपकरण, स्मार्ट आउटडोर स्पोर्ट्स उपकरण, स्मार्ट फिजियोथेरेपी और ब्यूटी डिवाइस
5: उपभोक्ता इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण (प्रिंटर, स्मार्ट फोन, कंप्यूटर, कैमरे, ऑडियो-विजुअल उपकरण, पीडीए)
हमें क्यों चुनें?
1. आर एंड डी टीम स्वतंत्र डिजाइन और विकास क्षमताएं, उत्पाद विकास के साथ अनुकूलित की जा सकती हैं; आपके पास बस एक आईडी है, हम आपके लिए बाकी काम करेंगे, मुफ्त विकास, आर एंड डी समय 3-5 कार्य दिवस।
2. मल्टी-प्रोग्राम चयन के उत्पाद प्रोजेक्ट, गोल, वर्ग, आयताकार, आकार का कनेक्शन सुंदर उपस्थिति प्राप्त करने, स्थान बचाने, आसान प्लग, चुंबकीय बल 1N से 30N तक प्राप्त कर सकता है।
3. कनेक्शन का तरीका: चुंबक से चुंबक, चुंबक से मिश्र धातु, चुंबक से आयरन शीट और इसी तरह, विभिन्न संरचना और अनुप्रयोग को पूरा करने के लिए, चुंबकीय क्षेत्र हस्तक्षेप से बचें, NdFeB चुंबक का उपयोग करें, यह चुंबकीय बल को हमेशा के लिए बनाए रख सकता है।
चुंबकीय केबल कनेक्टर ऑर्डर कैसे दें
चरण 1: अपनी आवश्यकताएं सबमिट करें
इन प्रमुख विवरणों को प्रदान करें:
✅कनेक्टर प्रकार: उदाहरण के लिए, केवल चार्जिंग, डेटा+पावर (USB-C/HDMI), पोगो पिन, हाइब्रिड
✅मात्रा: अनुमानित वार्षिक मात्रा (उदाहरण के लिए, 50K यूनिट/वर्ष)
✅अनुकूलन आवश्यकताएं:
.आकार/आकार (उदाहरण के लिए, गोलाकार Ø5mm, राइट-एंगल्ड)
.वर्तमान रेटिंग (उदाहरण के लिए, 8A फास्ट चार्जिंग)
.आईपी रेटिंग (उदाहरण के लिए, IPX8 वाटरप्रूफ)
.सिग्नल प्रकार (उदाहरण के लिए, USB 2.0 + 12V पावर)
एस्थेटिक (रंग, ब्रांडिंग, सतह खत्म)
✅तकनीकी विनिर्देश: ऑपरेटिंग वोल्टेज, मेटिंग चक्र, ऑपरेटिंग तापमान रेंज
चरण 2: उद्धरण और समझौता
UPE प्रदान करता है:
.यूनिट मूल्य निर्धारण (5K+ ऑर्डर के लिए वॉल्यूम छूट)
.लीड टाइम (प्रोटोटाइपिंग + मास प्रोडक्शन)
.भुगतान शर्तें (उदाहरण के लिए, 50% जमा, 50% प्री-शिपमेंट)
अंतिम रूप दें: MOQ, डिलीवरी शेड्यूल, पैकेजिंग
चरण 3: ऑर्डर की पुष्टि करें और भुगतान करें
एक पीओ या औपचारिक आदेश समझौते पर हस्ताक्षर करें
के माध्यम से सुरक्षित रूप से भुगतान करें:
.बैंक ट्रांसफर (SWIFT/TT)
.पेपैल
.लेटर ऑफ क्रेडिट (थोक ऑर्डर के लिए)
चरण 4: उत्पादन और शिपिंग
✅प्रोटोटाइपिंग: 5-7 दिन (बड़े पैमाने पर उत्पादन से पहले नमूना अनुमोदन)
✅मास प्रोडक्शन: 15-20 दिन (लचीला स्केलिंग)
शिपिंग:
.EXW
.ट्रैक करने योग्य लॉजिस्टिक्स (DHL, FedEx, समुद्री माल)
चरण 5: गुणवत्ता आश्वासन
✅प्री-शिपमेंट: UPE QC रिपोर्ट प्रदान करता है (IP परीक्षण, निरंतरता जांच)
✅पोस्ट-डिलीवरी: इसके लिए निरीक्षण करें:
.आयामी सटीकता
.सिग्नल/पावर प्रदर्शन
.फिनिश स्थिरता
