| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VID2701A/VIC3200B |
| दस्तावेज: | VIC3200B.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | दीया।: | 8.0 मिमी |
|---|---|---|---|
| सामग्री: | TPE, NDFEB N52, लीड-फ्री C6801 | स्प्रिंग का बल: | 60 ग्राम ± 10 ग्राम |
| कामकाजी स्टोर्क: | 0.4 mm | मौजूदा: | 2ए |
| वोल्टेज: | 12V | केबल की लंबाई: | 1000 मिमी |
| रंग: | काला | नमक स्प्रे परीक्षण: | 48एच |
| यांत्रिक जीवन: | 10000 चक्र मिनट। | Contact resistance: | 50mΩ Max (PIN) |

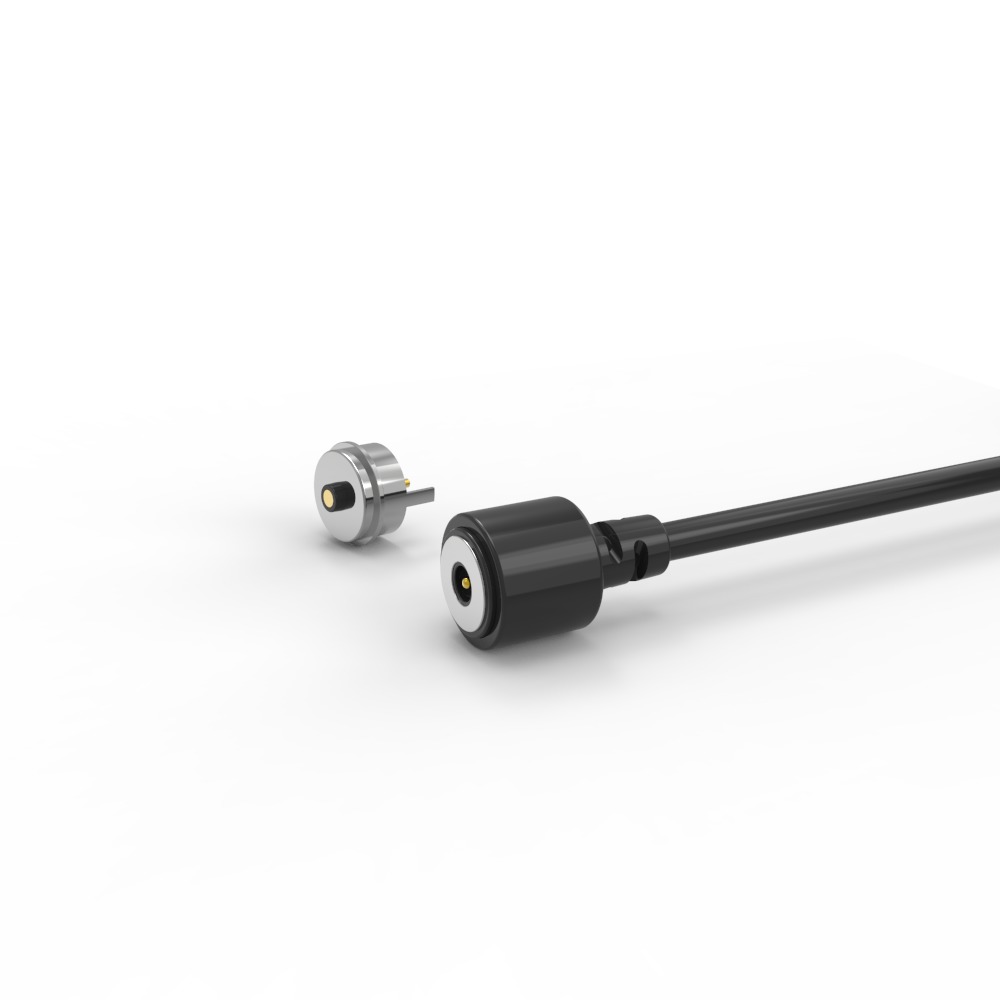

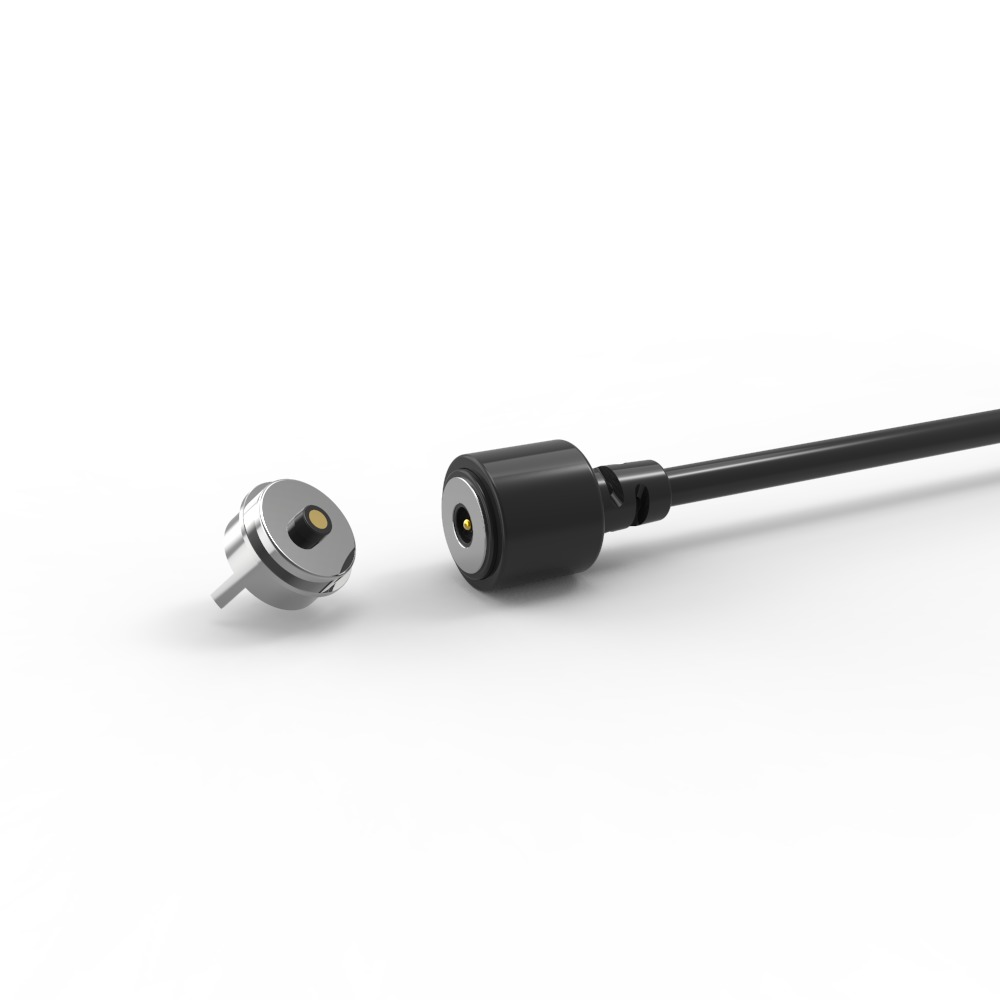

डीसी चुंबकीय पोगो पिन साइकिल प्रकाश के लिए पुरुष और महिला केबल कनेक्टर
यूनियन प्रेसिजन इलेक्ट्रॉनिक कंपनी लिमिटेड (UPE) अनुसंधान एवं विकास, विनिर्माण, बिक्री पर केंद्रित हैः प्रेसिजन चुंबकीय कनेक्टर, प्रेसिजन चुंबकीय चार्जिंग केबल कनेक्टर,ग्राहकों को चुंबकीय समाधान प्रदान करने के लिए .

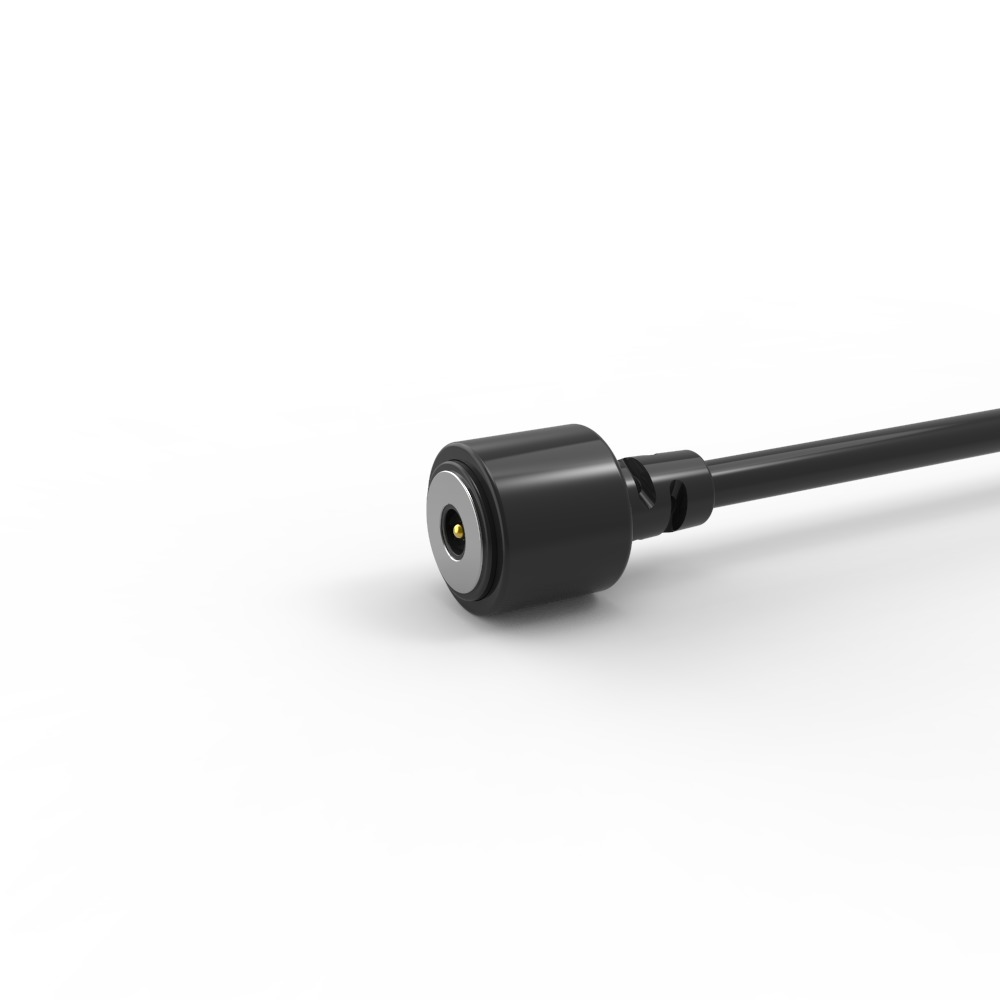

पुरुष चुंबकीय केबल कनेक्टर:
...सामग्रीः
पोगो पिन: पीतल ((प्लंजर और बैरल कोटिंग 5U" मिन ऑउ 60~100U"नी से अधिक);
आवासः काला HTN+30%GF UL94 V-0;
चुंबकःNdFeB N52 Plating Ni;
केबलः काली ओडी 3.00*2C ((TC43*0.08)
तार जैकेटः काला टीपीई 90 ए.
कनेक्टर जैकेटः काला टीपीई 90 ए..
... यांत्रिक:
स्प्रिंग बल: 60g±10g, 0.4 मिमी काम करने वाले स्टोर्क पर।
फुल स्टोर्क:0.6 मिमी.
यांत्रिक जीवनः 10000 चक्र मिनट
... विद्युत:
वोल्टेज:12 वी.
वर्तमान:2A.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48 H.
महिला चुंबकीय कनेक्टर:
सामग्रीः
पीआईएनआरः सीसा मुक्त सी 6801, 60 से 100 यू "एनआई पर 5 यू "मिन ऑ" कोटिंग;
आवासः काला HTN+30%GF UL94 V-0;
शेलः सीसा रहित C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
विद्युत:
वोल्टेजः12.0 वी.
वर्तमानः5.0ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48H.
...& प्रमुख निरीक्षण आयाम.
... उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
ध्यान दें:
1.चुंबक NdFeB सामग्री का उपयोग करते हैं, यह चुंबकीय बल को हमेशा के लिए रख सकता है (उच्च तापमान, टूटे हुए, एक ही ध्रुव कनेक्शन को छोड़कर)
2.चुंबक विद्यमान चुंबकीय क्षेत्र हस्तक्षेप
3.शॉर्ट सर्किट सुरक्षा डिजाइन कर सकते हैं
चुंबकीय कनेक्टर कैसे काम करते हैं?
दोनों पक्ष चुंबकीय रूप से एक दूसरे के निकट रखे जाने पर जुड़े रहते हैं।
. प्लग के पीछे प्रकाश शक्ति प्रवाह का संकेत देता है
. जब पक्षों अलग खींचा जाता है, बिजली प्रवाह तुरंत बंद हो जाता है
वे शॉर्ट सर्किट से बचते हैं क्योंकि कनेक्टर एक दूसरे को पीछे धकेलते हैं, और यदि वे आकर्षित करते हैं तो यह इन्सुलेट भागों पर होता है (क्योंकि दोनों कनेक्टर एक ही चुंबकीय ध्रुव को मुक्त करते हैं)
परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटरः
|
नाम |
चुंबकीय केबल कनेक्टर |
|
व्यास |
8.0 मिमी |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
तार |
टीपीई |
|
केबल की लंबाई |
1000±20 मिमी |
|
रंग |
काला |
|
पोगो पिन/टर्निंग पार्ट्स |
सीसा रहित C6801 |
|
शेल |
सीसा रहित C6801 |
|
चुंबक |
N52 NdFeB कोटिंग Ni 15-20um |
|
आवास
|
काला HTN UL94V-0 |
|
वसंत बल |
60g±10जी, 0 पर।4मिमी कामकाजी स्टोर्क |
|
पूर्णकबूतर |
0.6 मिमी |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
2AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण
रिप्रशंसित पीसीबी लेआउट
यूपीई शक्तिः
1.आर एंड डी टीम स्वतंत्र डिजाइन और विकास क्षमताओं, उत्पाद विकास के साथ अनुकूलित किया जा सकता है; आप सिर्फ एक आईडी है, हम आप के लिए बाईं ओर क्या करेंगे, मुक्त विकास, आर एंड डी समय 3-5 कार्य दिवसों.
2बहु-प्रोग्राम चयन, गोल, वर्ग, आयताकार, आकार के कनेक्शन के साथ उत्पाद परियोजनाओं का उपयोग सुंदर उपस्थिति, अंतरिक्ष की बचत, आसान प्लग प्राप्त करने के लिए मार्ग के लचीले उपयोग के साथ,चुंबकीय बल 1N से 30N तक पहुंच सकता है.
3कनेक्शन का तरीका:चुंबक से चुंबक,चुंबक से मिश्र धातु,चुंबक से लोहे की शीट आदि,विभिन्न संरचना और अनुप्रयोग को पूरा करने के लिए,चुंबकीय क्षेत्र के हस्तक्षेप से बचने के लिए, NdFeB चुंबक का उपयोग करें,यह चुंबकीय बल हमेशा के लिए रख सकते हैं.
चुंबकीय कनेक्टर के फायदे:
1. प्रयास रहित उपयोगकर्ता अनुभव
.स्वचालित अनुशोषण: एक साधारण "स्नैप" क्रिया के साथ आसानी से कनेक्ट होता है, कोई सटीक संरेखण की आवश्यकता नहीं होती है।
.गिरने से सुरक्षा: तनाव के तहत साफ-सुथरा अलग हो जाता है (उदाहरण के लिए, केबल पर ठोकर खाने से), उपकरणों को क्षति से बचाता है।
2असाधारण स्थायित्व
.उच्च चक्र जीवनः 100,000 ₹200,000 कनेक्ट/डिस्कनेक्ट चक्र ₹ मानक कनेक्टरों से बहुत अधिक के लिए रेटेड।
.मजबूत डिजाइन: मजबूत संरचना शारीरिक तनाव और बार-बार उपयोग का सामना करती है।
3.पर्यावरण लचीलापन
.IPX8 जलरोधीः डिवाइस साइड (महिला) पोर्ट डुबकी का सामना करता है (पहने जाने वाले, चिकित्सा उपकरण, बाहरी उपकरणों के लिए आदर्श) ।
.धूल प्रतिरोधक: सील डिजाइन कणों के प्रवेश को रोकता है।
4उच्च-प्रदर्शन शक्ति वितरण
.फास्ट चार्जिंग सपोर्टः 5A ∼ 10A करंट को संभालता है, जिससे पावर-हंगिंग डिवाइस के लिए तेजी से चार्जिंग संभव हो जाती है।
.कम प्रतिरोधः न्यूनतम ऊर्जा हानि के साथ कुशल उच्च-वर्तमान संचरण के लिए अनुकूलित।
5डिजाइन लचीलापन
.अनुकूलन योग्य सौंदर्यशास्त्र: आकार, रंग और ब्रांडिंग मेजबान उपकरणों (जैसे, पहनने योग्य, IoT गैजेट्स) से मेल खाने के लिए अनुकूलित हैं।
.फॉर्म फैक्टर अनुकूलन क्षमताः अल्ट्रा-पतली प्रोफाइल या विशेष संलग्नक के लिए डिज़ाइन किया जा सकता है।
6सुरक्षा में सुधार
.एंटी शॉर्ट सर्किट: कनेक्शन/गलत संरेखण के दौरान आकस्मिक शॉर्ट सर्किट के खिलाफ निर्मित सुरक्षा।
.मूर्खप्रूफ ध्रुवीयताः भौतिक डिजाइन गलत सम्मिलन (रिवर्स ध्रुवीयता संरक्षण) को रोकता है।
7उन्नत संकेत क्षमता
.उच्च-गति डेटाः यूएसबी 2 का समर्थन करता है।0एचडीएमआई 1.3, ऑडियो/वीडियो सिग्नल ️ पारंपरिक बंदरगाहों को कार्यक्षमता से समझौता किए बिना प्रतिस्थापित करते हैं।
.सिग्नल अखंडता: लगातार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर ट्रांसमिशन बनाए रखता है।
उत्पाद के अनुप्रयोग क्षेत्र हैंः
1पहनने योग्य उपकरण (स्मार्ट घड़ी, पालतू जानवरों का पता लगाने वाला, स्मार्ट कंगन) चार्ज/केबल
2लैपटॉप, टैबलेट पीसी, पीडीए, हैंडहेल्ड डेटा टर्मिनल;
3चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण;
4विमानन, एयरोस्पेस, सैन्य संचार और सैन्य इलेक्ट्रॉनिक्स
5ऑटोमोबाइल, ऑटोमोबाइल नेविगेशन, परीक्षक और माप उपकरण
अक्सर पूछे जाने वाले प्रश्न
1. क्यों हमें चुना?
100% ईमानदारी के साथ, हमारी कंपनी आपके लिए सबसे अच्छी सेवा प्रदान करेगी, चाहे कोई भी उत्पाद हो या बिक्री के बाद।हम सबसे उचित उद्धरण प्रदान करेंगे और अपने चित्र या आवश्यकताओं के अनुसार उच्च गुणवत्ता वाले नमूने डिजाइन करेंगेहम बिक्री के बाद प्रत्येक ग्राहक के लिए गारंटी प्रदान करते हैं।
2क्या आप हमारे लिए उत्पादों को अनुकूलित कर सकते हैं?
हम आपके लिए अनुकूलित करने या आपके लिए डिजाइन करने के लिए बहुत खुश हैं। कृपया हमें अपने ड्राइंग या नमूने प्रदान करें, और हमें उत्पादों के बारे में अपनी विशेष आवश्यकताओं को बताएं।हम अपनी आवश्यकताओं के अनुसार जितनी जल्दी हो सके अनुकूलित कर सकते हैं.
3. नमूना कितना खर्च होगा?
यदि स्टॉक आइटम हैं, तो हम ग्राहकों को निः शुल्क नमूने प्रदान करते हैं, लेकिन आपको माल ढुलाई का बोझ उठाना चाहिए।
यदि अनुकूलित iterms, हम ठीक से लागत के लिए चार्ज और नमूना शुल्क का उचित अनुपात वापसी जब आप हमारे लिए आदेश होगा!
4.आपके प्रसव के समय के बारे में क्या?
डिलीवरी का समय ग्राहक के ऑर्डर की मात्रा और कठिनाई पर निर्भर करता है। आम तौर पर, स्टॉक सामान 3 दिनों के भीतर डिलीवरी करते हैं जबकि अनुकूलित उत्पाद 2 सप्ताह के भीतर वितरित होते हैं।
5.आपकी कंपनी गुणवत्ता नियंत्रण के बारे में क्या?
हम उत्पादों की गुणवत्ता सुनिश्चित करने के लिए उत्पादों का परीक्षण और निरीक्षण करेंगे ताकि आपकी संतुष्टि प्राप्त हो सके। गुणवत्ता हमारी कंपनी में सबसे महत्वपूर्ण है, सामग्री से लेकर वितरण तक,यह सुनिश्चित करने के लिए कंपनी को IS09001 प्राप्त होगा।.
