टैबलेट कंप्यूटर के लिए अनुकूलित पुरुष और महिला चुंबकीय यूएसबी चार्जिंग केबल

टैबलेट कंप्यूटर के लिए अनुकूलित पुरुष और महिला चुंबकीय यूएसबी चार्जिंग केबल।

यूपीई एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।

यूपीई कंपनी एक पेशेवर वैश्विक निर्माता के रूप में, हम अद्वितीय डिजाइन चुंबकीय समाधान ग्राहकों की सटीक आवश्यकताओं को पूरा करने के लिए इंजीनियर प्रदान करते हैं। हमारे उत्पादों में एक कॉम्पैक्ट,परिशुद्धता इंजीनियर आकार कारकचुंबकीय पोगो पिन का उपयोग करके, वे उत्कृष्ट विद्युत चालकता और उच्च संक्षारण प्रतिरोध सुनिश्चित करते हैं, यहां तक कि मांग वाले वातावरण में भी।

उत्पादों को मुख्य रूप से यूरोप, संयुक्त राज्य अमेरिका, कनाडा, ऑस्ट्रेलिया और एशिया के विकसित देशों और क्षेत्रों में बेचा जाता है।

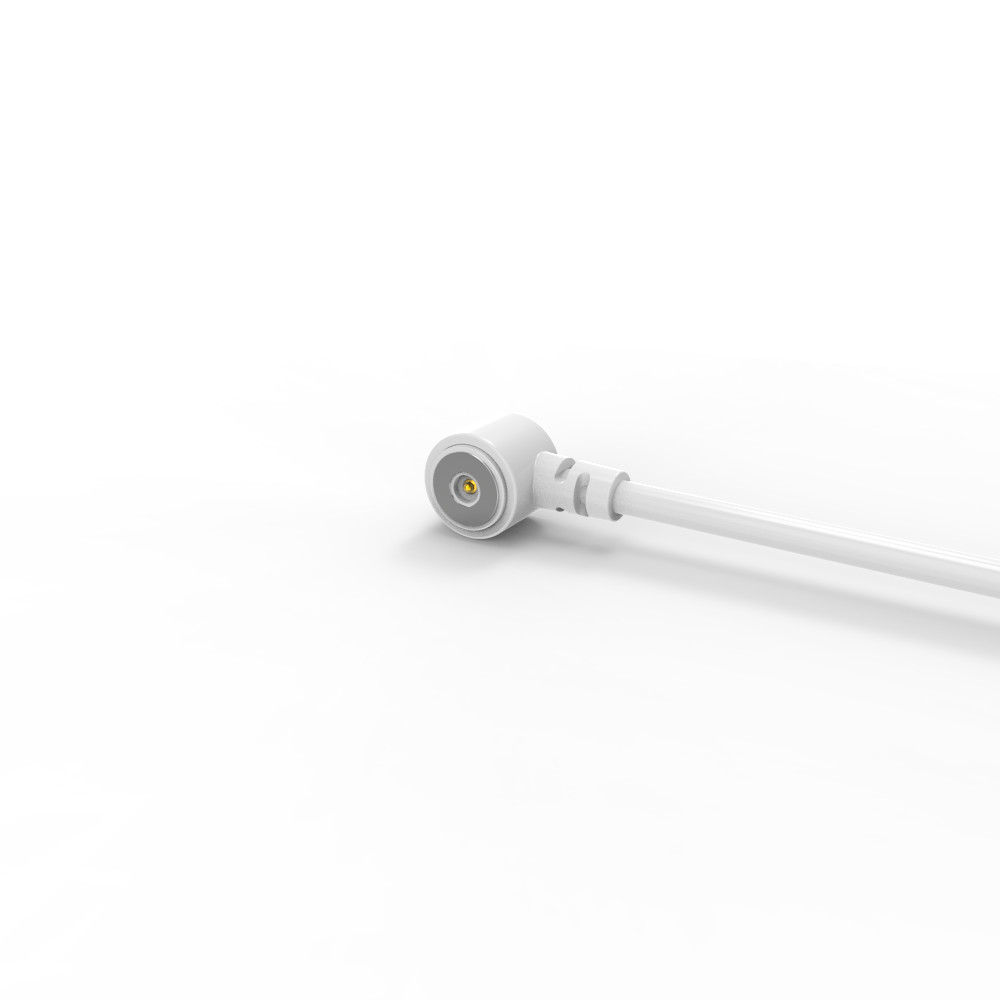

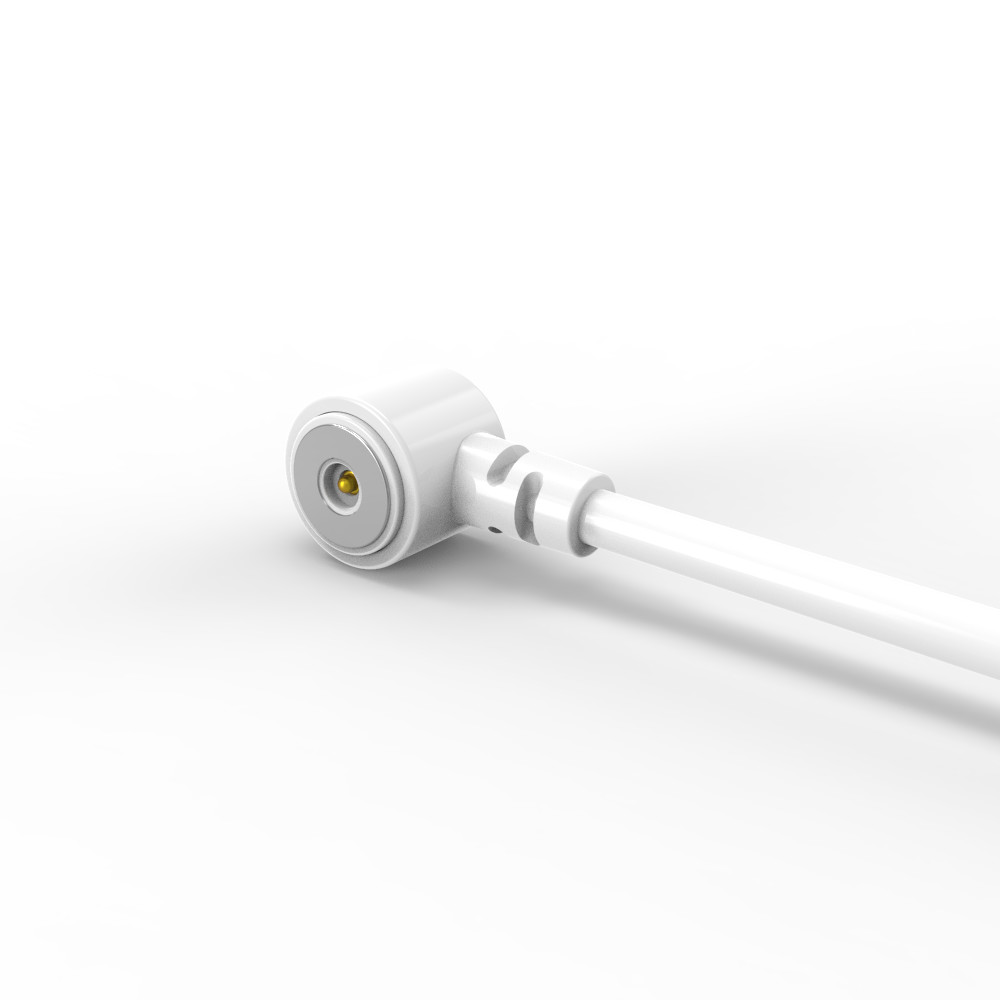

पुरुष चुंबकीय केबल कनेक्टर:

...सामग्रीः
पोगो पिन: पीतल ((प्लंजर और बैरल कोटिंग 5U" मिन ऑउ 60~100U"नी से अधिक);
आवासः सफेद LCP+30%GF UL94 V-0;
चुंबकःNdFeB N52 Plating Ni;
केबल:सफेदOD 3.00*2C(TC43*0.08)
तार जैकेट:सफेदटीपीई 90 ए.
कनेक्टर जैकेटः WhiteTPE 90A..
... यांत्रिक:
स्प्रिंग बल: 60g±10g, 0.4 मिमी काम करने वाले स्टोर्क पर।
फुल स्टोर्क:0.6 मिमी.
यांत्रिक जीवनः 10000 चक्र मिनट
... विद्युत:
वोल्टेज:12 वी.
वर्तमान:2A.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48 H.

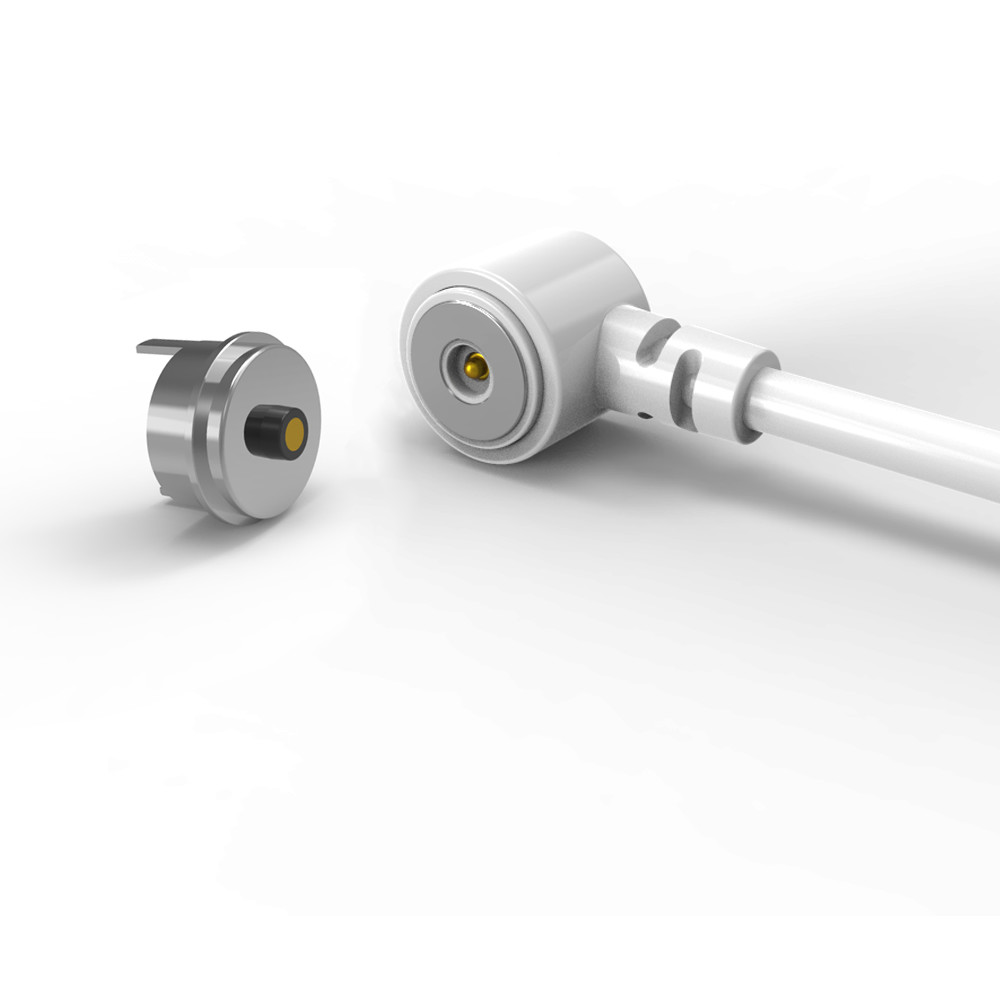

महिला चुंबकीय कनेक्टर:

सामग्रीः
पीआईएनआरः सीसा मुक्त सी 6801, 60 से 100 यू "एनआई पर 5 यू "मिन ऑ" कोटिंग;
आवासः सफेद LCP+30%GF UL94 V-0;
शेलः सीसा रहित C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
विद्युत:
वोल्टेजः12.0 वी.
वर्तमानः5.0ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
...ROHS या REACH अनुरूप उत्पाद।
...नमक स्प्रे परीक्षणः 48H.
...& प्रमुख निरीक्षण आयाम.
... उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।

परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटरः

परिपत्र 2Pin केबल कनेक्टर तकनीकी चित्रण

परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण

रिप्रशंसित पीसीबी लेआउट

चुंबकीय कनेक्टर के फायदे:

●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;

●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;

●जीवनकालः 100,000-200,000 चक्र तक;

●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;

●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;

●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;

●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;

●उच्च आवृत्ति संकेत संचरण का एहसास, पारंपरिक यूएसबी 2.0 एचडीएमआई 1.3 समारोह वीडियो और ऑडियो संकेत संचरण की जगह ले सकता है

●अंतरिक्ष की बचत करने वाली महिला कनेक्टर और पीसीबी एडेप्टर पोगो प्रकार और एसएमटी डीआईपी पैच कॉर्ड कनेक्शन प्राप्त कर सकते हैं

●उत्कृष्ट संक्षारण प्रतिरोध ग्रेड (48H-120H) कठोर वातावरण में उपयोग के लिए आवश्यकताओं को पूरा करता है

●उत्कृष्ट विस्तार योग्य इंटरफेस, जो लागू कर सकते हैं (पावर सिग्नल, वीडियो ऑडियो, जैक, आदि)

●विकास का समय कम है, मोल्ड बनाने की लागत कम है, और यह अनुकूलन के लिए उपयुक्त है

उत्पाद आवेदनः

1.एयरोस्पेस, चिकित्सा उपकरण, ऑटोमोबाइल ऑनबोर्ड इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण, स्वचालित औद्योगिक उपकरण, डेटा संचार उपकरण, औद्योगिक निरीक्षण उपकरण,वायरलेस उपकरण, ट्रैक चलाने वाले बुद्धिमान वाहन
2: वर्चुअल रियलिटी (वीआर) उपकरण, मानव रहित हवाई वाहन उपकरण, बुद्धिमान रोबोट उपकरण
3: स्मार्ट पहनने योग्य उत्पाद, स्मार्ट पोजिशनिंग उत्पाद (बच्चों के स्मार्टवॉच, स्मार्ट कंगन, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडफोन आदि)
4: स्मार्ट होम डिवाइस, स्मार्ट हैंडहेल्ड टर्मिनल डिवाइस, स्मार्ट सैनिटेशन उपकरण, स्मार्ट आउटडोर स्पोर्ट्स उपकरण, स्मार्ट फिजियोथेरेपी और ब्यूटी डिवाइस
5: उपभोक्ता इलेक्ट्रॉनिक्स, छोटे घरेलू उपकरण (प्रिंटर, स्मार्ट फोन, कंप्यूटर, कैमरे, ऑडियो-विजुअल उपकरण, पीडीए)

हमें क्यों चुना?

1.आर एंड डी टीम स्वतंत्र डिजाइन और विकास क्षमताओं, उत्पाद विकास के साथ अनुकूलित किया जा सकता है; आप सिर्फ एक आईडी है, हम आप के लिए बाईं ओर क्या करेंगे, मुक्त विकास, आर एंड डी समय 3-5 कार्य दिवसों.

2बहु-प्रोग्राम चयन, गोल, वर्ग, आयताकार, आकार के कनेक्शन के साथ उत्पाद परियोजनाओं का उपयोग सुंदर उपस्थिति, अंतरिक्ष की बचत, आसान प्लग प्राप्त करने के लिए मार्ग के लचीले उपयोग के साथ,चुंबकीय बल 1N से 30N तक पहुंच सकता है.

3कनेक्शन का तरीका:चुंबक से चुंबक,चुंबक से मिश्र धातु,चुंबक से लोहे की शीट आदि,विभिन्न संरचना और अनुप्रयोग को पूरा करने के लिए,चुंबकीय क्षेत्र के हस्तक्षेप से बचने के लिए, NdFeB चुंबक का उपयोग करें,यह चुंबकीय बल हमेशा के लिए रख सकते हैं.

चुंबकीय केबल कनेक्टर आदेश कैसे रखें

पहला कदम: अपनी ज़रूरतें बताएँ
निम्नलिखित मुख्य विवरण प्रदान करें:

✅कनेक्टर का प्रकारः उदाहरण के लिए, केवल चार्जिंग, डेटा + पावर (यूएसबी-सी/एचडीएमआई), पोगो पिन, हाइब्रिड

✅मात्राः अनुमानित वार्षिक मात्रा (उदाहरण के लिए, 50K इकाइयां/वर्ष)

✅अनुकूलन आवश्यकताएंः
आकार/आकार (उदाहरण के लिए, गोल Ø5 मिमी, सही कोण)
. रेटेड करंट (जैसे, 8A फास्ट चार्जिंग)

.IP रेटिंग (जैसे, IPX8 वाटरप्रूफ)

सिग्नल प्रकार (उदाहरण के लिए, USB 2.0 + 12V पावर)
सौंदर्य (रंग, ब्रांडिंग, सतह खत्म)

✅तकनीकी विनिर्देश: कार्यरत वोल्टेज, संभोग चक्र, कार्यरत तापमान सीमा

चरण 2: उद्धरण और समझौता
यूपीई प्रदान करता हैः
यूनिट मूल्य निर्धारण (5 हजार से अधिक ऑर्डर के लिए वॉल्यूम छूट)
समय सीमा (प्रोटोटाइप + बड़े पैमाने पर उत्पादन)
भुगतान की शर्तें (उदाहरण के लिए, 50% जमा, 50% पूर्व-शिपमेंट)

अंतिम रूप देना: एमओक्यू, वितरण कार्यक्रम, पैकेजिंग

चरण 3: आदेश की पुष्टि और भुगतान
एक पीओ या औपचारिक आदेश समझौते पर हस्ताक्षर करें

सुरक्षित रूप से भुगतान करेंः
बैंक हस्तांतरण (SWIFT/TT)
पेपैल
क्रेडिट लेटर (बल्क ऑर्डर के लिए)

चरण 4: उत्पादन और शिपिंग
✅प्रोटोटाइपिंगः 5-7 दिन (मास उत्पादन से पहले नमूना अनुमोदन)

✅बड़े पैमाने पर उत्पादनः 15-20 दिन (लचीला पैमाने)

नौवहन:
.EXW
ट्रैक करने योग्य रसद (डीएचएल, फेडएक्स, समुद्री माल ढुलाई)

चरण 5: गुणवत्ता आश्वासन
✅शिपमेंट से पहलेः यूपीई क्यूसी रिपोर्ट (आईपी परीक्षण, निरंतरता जांच) प्रदान करता है

✅प्रसव के पश्चात्ः जाँच करेंः
आयामी सटीकता
.सिग्नल/शक्ति प्रदर्शन
.समाप्त स्थिरता
