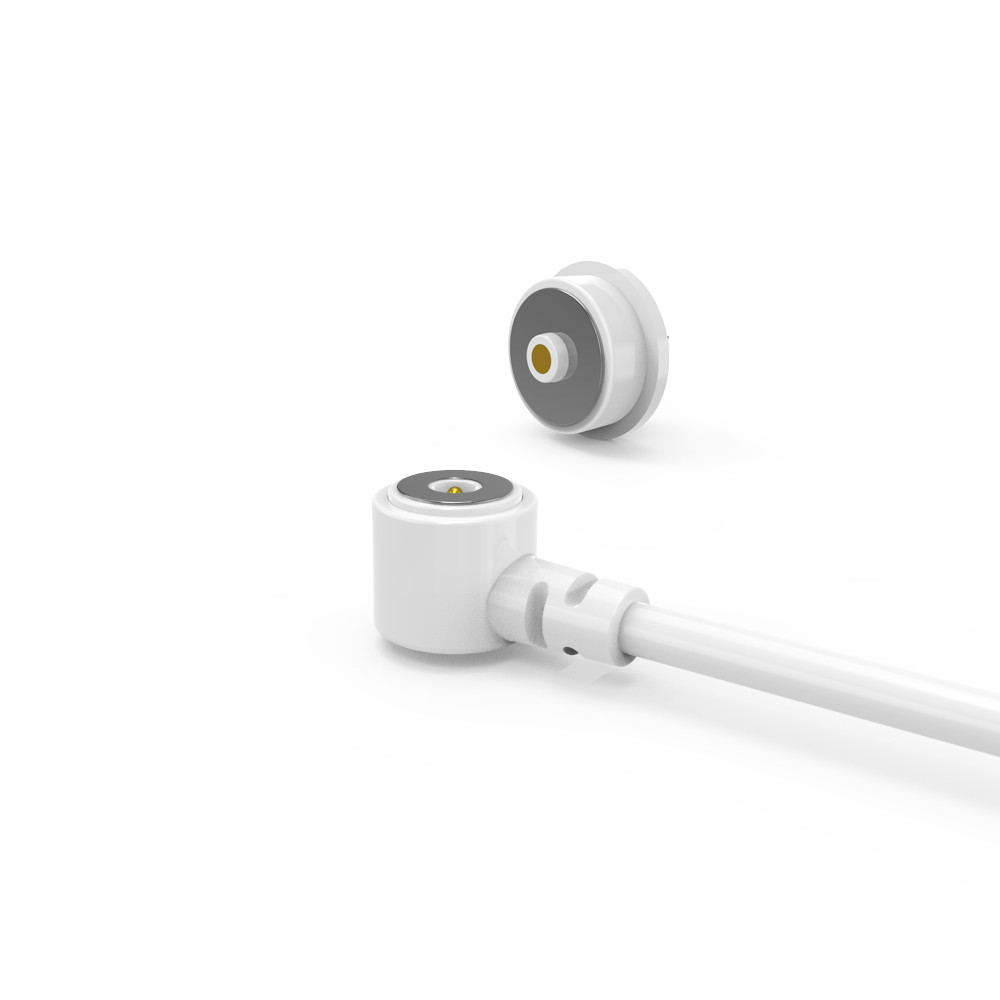

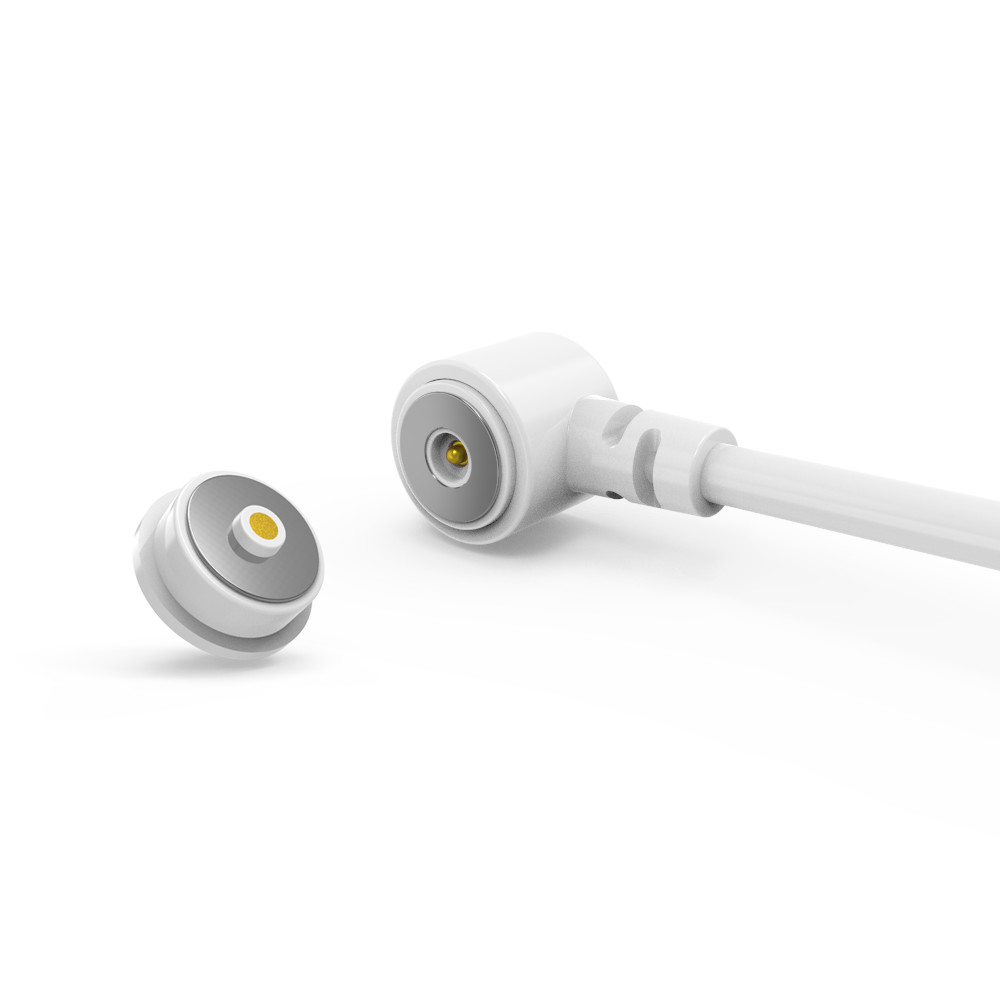

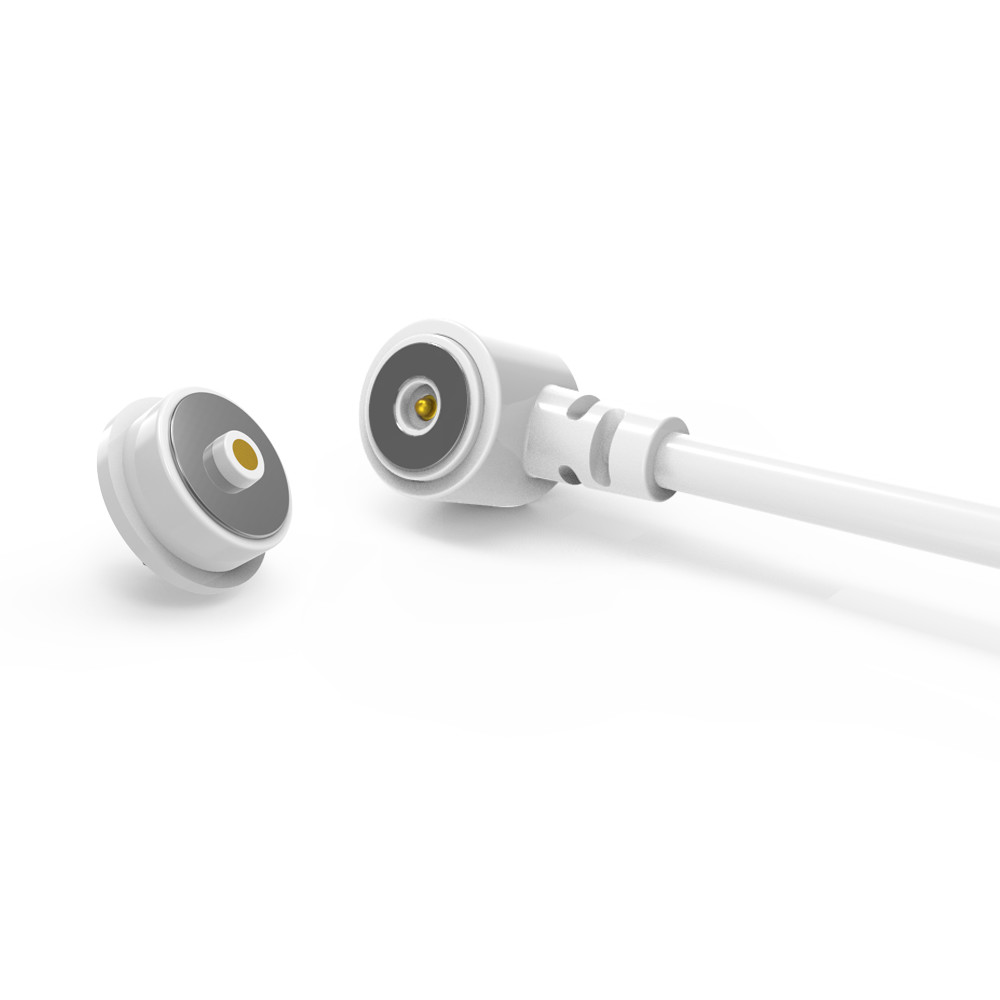

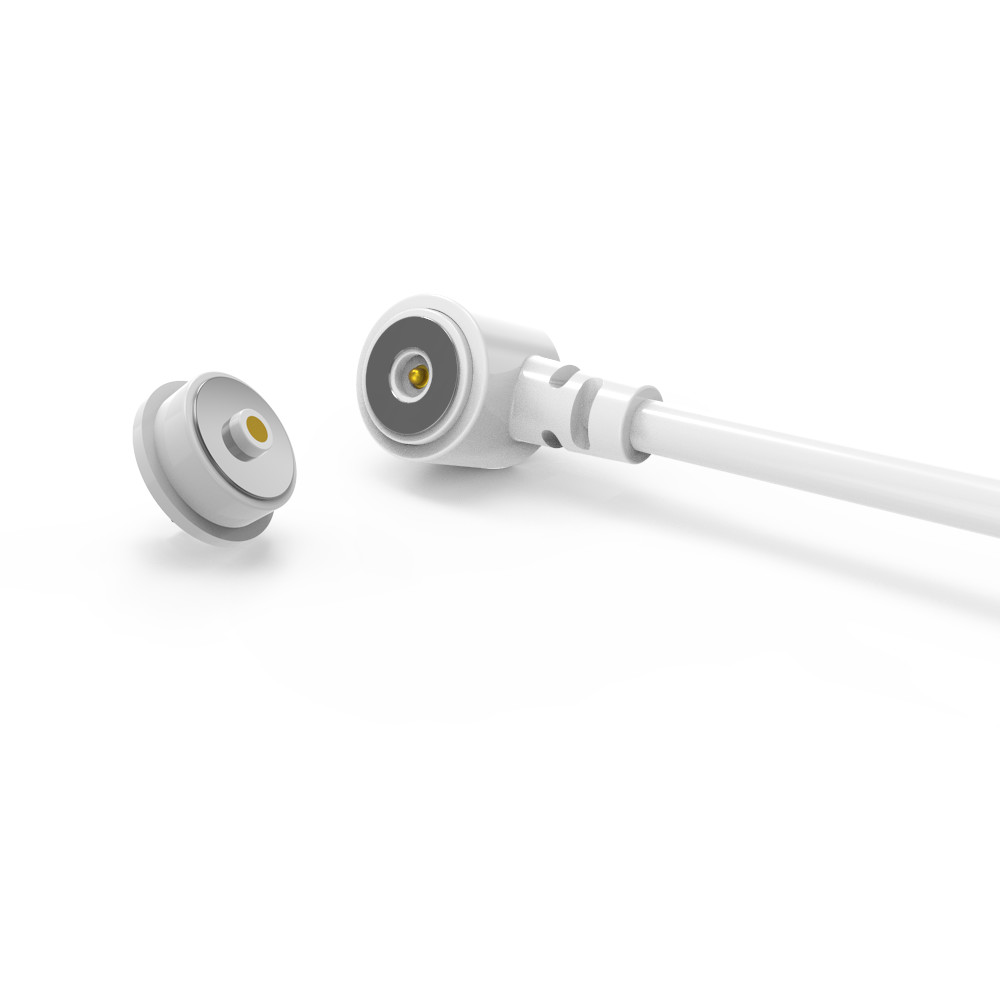

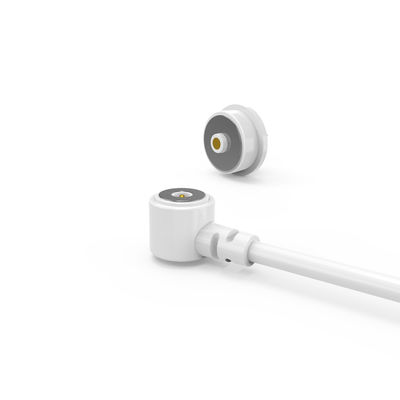

सफेद चुंबकीय केबल कनेक्टर पुरुष महिला पावर चार्जर यूएसबी केबल कनेक्टर

सफेद चुंबकीय केबल कनेक्टर पुरुष महिला पावर चार्जर यूएसबी केबल कनेक्टर

यूपीई एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।

हमारे पास आपकी किसी भी आवश्यकता को पूरा करने के लिए हमारे अपने पेशेवर डिजाइनर हैं और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करते हैं।विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को विभिन्न ग्राहक आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.

हम कंपनी के विकास के मूल के रूप में निरंतर तकनीकी नवाचार और उच्च गुणवत्ता वाले उत्पादों का पालन कर रहे हैं,एक पेशेवर और अनुभवी तकनीकी टीम के पास संबंधित कनेक्टर उद्योग में 15 से अधिक वर्षों का अनुभव है.UPE के पास उत्पाद विकास और विनिर्माण में कई वर्षों का कार्य अनुभव है.UPE उत्पाद डिजाइन, विकास और विनिर्माण के दौरान उत्पाद की गुणवत्ता सुनिश्चित करता है।यह ग्राहकों को तकनीकी सहायता भी प्रदान कर सकता है जैसे सिंक्रोनस विकास.

उत्पादन संयंत्र क्षेत्र को 7एस मानक के अनुसार सख्ती से लागू किया गया है, और धूल मुक्त कार्यशाला का उपयोग उत्पादन संचालन के लिए किया जाता है और कार्य वातावरण साफ और साफ है।हम ISO90001 गुणवत्ता प्रबंधन प्रणाली मानकों के अनुसार सख्ती से गुणवत्ता नियंत्रण लागू करते हैं.

उत्पादों को मुख्य रूप से यूरोप, संयुक्त राज्य अमेरिका, कनाडा, ऑस्ट्रेलिया और एशिया के विकसित देशों और क्षेत्रों में बेचा जाता है।

ध्यान दें:

1. स्थायी NdFeB चुंबक:
हमारे उत्पादों में उच्च श्रेणी के नियोडियमियम आयरन बोरॉन (NdFeB) चुंबक का उपयोग किया जाता है, जो सामान्य परिचालन स्थितियों में स्थायी चुंबकीय बल प्रदान करते हैं।
नोटः चुंबकीय गुण निम्नलिखित परिस्थितियों में बिगड़ सकते हैं:

सामग्री विशिष्ट क्यूरी तापमान से अधिक जोखिम

भौतिक क्षति या संरचनात्मक समझौता

चुंबकीय ध्रुवों की तरह निरंतर विरोध

2चुंबकीय क्षेत्र हस्तक्षेपः
अंतर्निहित चुंबकीय क्षेत्र आसपास के संवेदनशील इलेक्ट्रॉनिक्स को प्रभावित कर सकते हैं।

संवेदनशील उपकरणों से पर्याप्त दूरी बनाए रखना

महत्वपूर्ण स्थानों पर चुंबकीय परिरक्षण लागू करना

एकीकरण मार्गदर्शन के लिए हमारी इंजीनियरिंग टीम से परामर्श

पुरुष चुंबकीय केबल कनेक्टर:

1सामग्री और निर्माण (प्रिमियम और टिकाऊ):

पोगो पिनः उच्च अंत चढ़ाना (60 ~ 100μ "Ni के तहत 5μ" Au) के साथ पीतल कोर बेहतर संक्षारण प्रतिरोध, कम संपर्क प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

आवासः सफेद एलसीपी + 30%जीएफ UL94 V-0

चुंबक: NdFeB N52 (Ni-plated) ′′ उद्योग में अग्रणी चुंबकीय शक्ति (N52 ग्रेड) जंग संरक्षण के साथ सुरक्षित संभोग के लिए।

केबल और जैकेट:

केबल: ओडी 3.0 मिमी, 2-कोर (43x0.08 मिमी डिब्बाबंद तांबे के तार) ।

कनेक्टर और वायर जैकेटः सफेद टीपीई 90 ए ️ लचीला, घर्षण प्रतिरोधी और सौंदर्य संबंधी रूप से सुसंगत।

2यांत्रिक प्रदर्शन (सटीक इंजीनियरिंग):

स्प्रिंग फोर्सः 60g ±10g @ 0.4 मिमी कार्य स्ट्रोक स्थिर संपर्क दबाव और आसान संभोग के लिए अनुकूलित।

स्ट्रोकः पूर्ण यात्रा 0.6 मिमी (कार्य स्ट्रोक 1.0 मिमी)

जीवन कालः 10,000+ चक्र ️ उच्च आवृत्ति के लिए मजबूत डिजाइन

3विद्युत विश्वसनीयता (परीक्षण और प्रमाणन):

रेटिंगः 12V / 2A ️ कम शक्ति वाले डेटा/पावर ट्रांसमिशन के लिए उपयुक्त (उदाहरण के लिए, पहनने योग्य, IoT डिवाइस) ।

संपर्क प्रतिरोधः ≤50mΩ प्रति पिन (न्यूनतम वोल्टेज गिरावट सुनिश्चित करना) ।

परीक्षणः 100% खुला/शॉर्ट सर्किट परीक्षण + 48H नमक स्प्रे (क्षय प्रतिरोध को मान्य करना) ।

अनुपालन: ROHS/REACH ️ वैश्विक बाजारों के लिए पर्यावरण के लिए सुरक्षित।

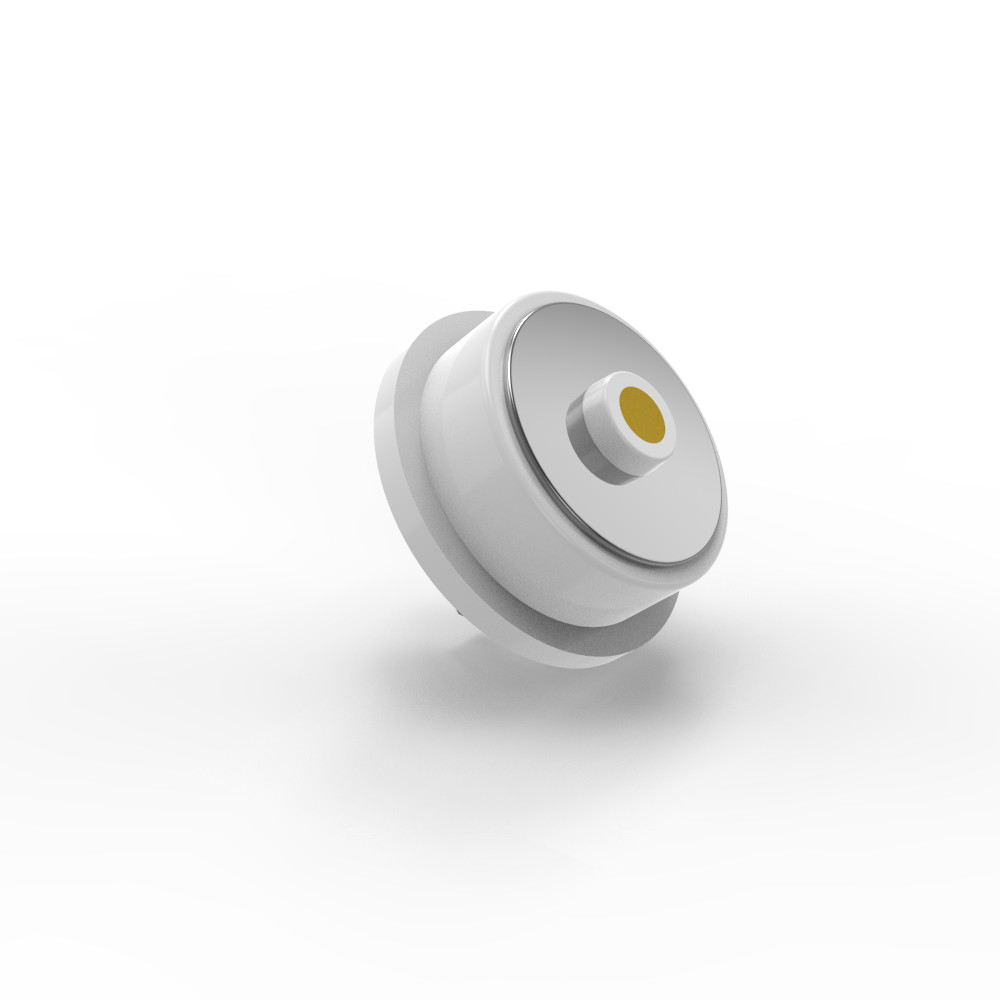

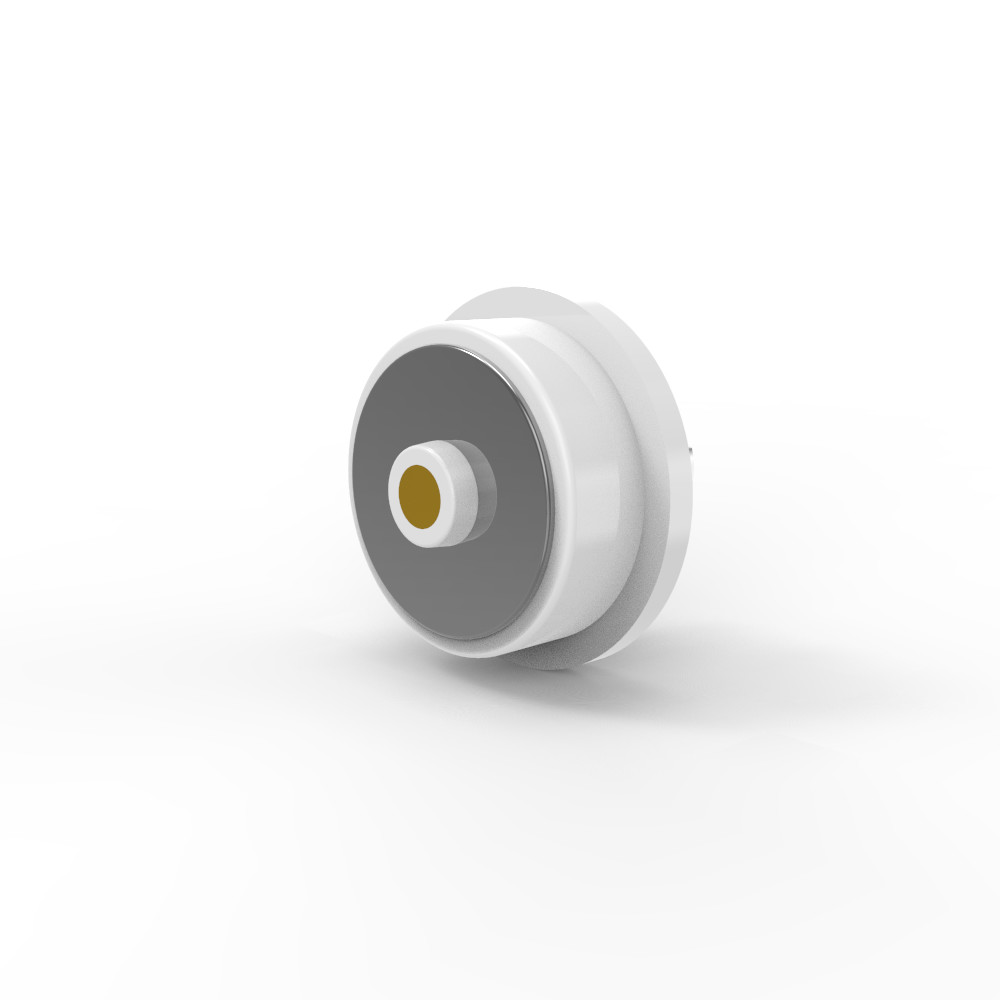

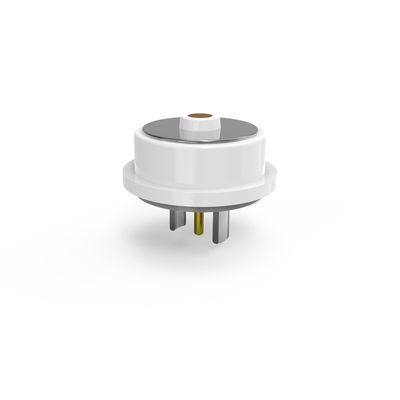

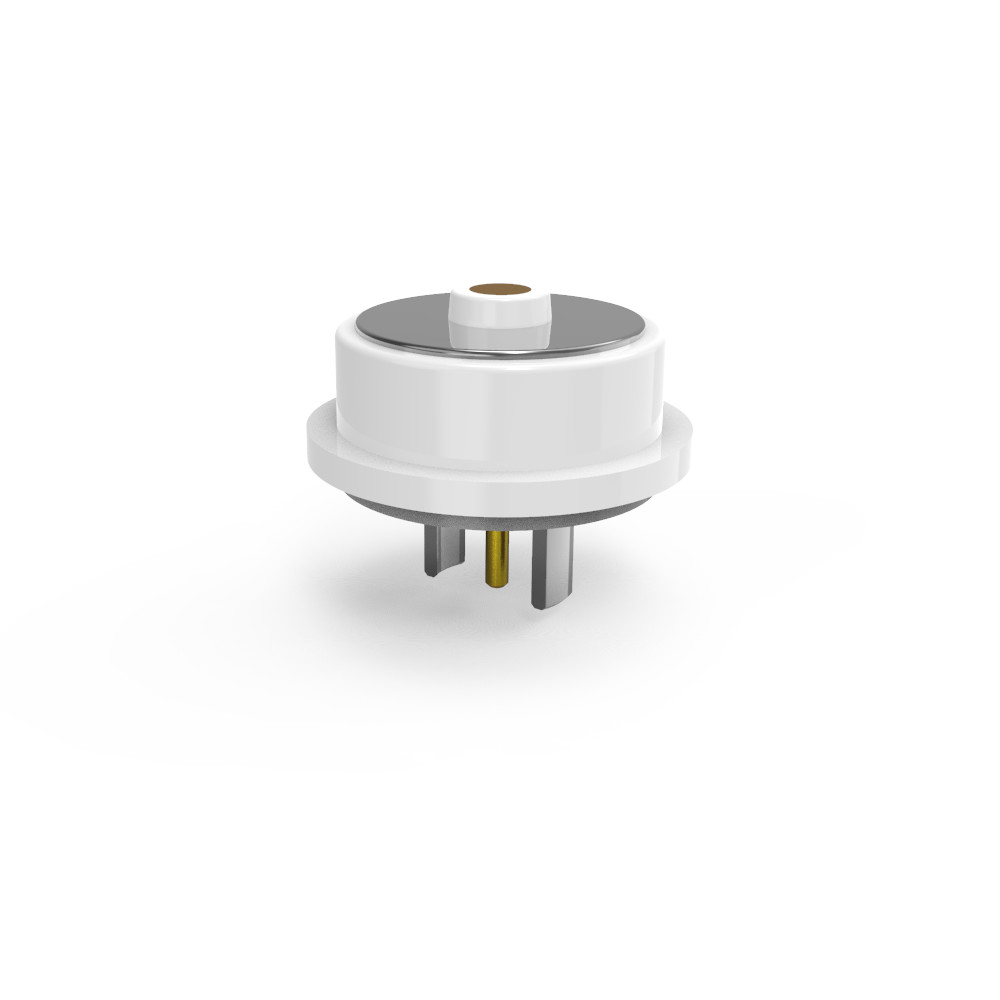

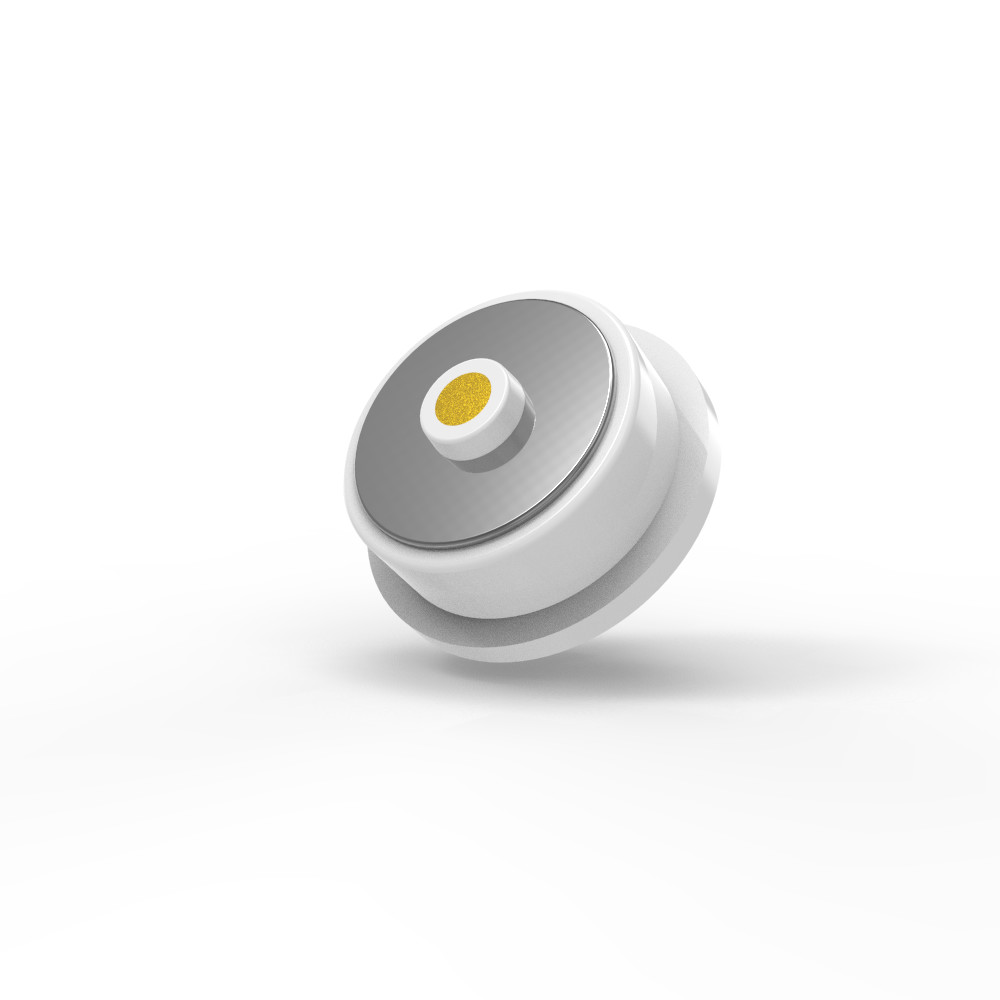

महिला चुंबकीय कनेक्टर:

प्रमुख घटक और सामग्रीः

1पिन (इलेक्ट्रिकल संपर्क):

आधार सामग्री: सीसा मुक्त पीतल मिश्र धातु C6801 (मानक पीतल की तुलना में उच्च तांबा सामग्री, बेहतर चालकता और संक्षारण प्रतिरोध प्रदान करता है) ।

.प्लेटिंगः पुरुष के समान - Min 5μ" गोल्ड (Au) 60-100μ" निकेल (Ni) पर। उत्कृष्ट संक्षारण प्रतिरोध और कम संपर्क प्रतिरोध सुनिश्चित करता है।

2आवास (मुख्य प्लास्टिक निकाय):

. सामग्री: पुरुष के समान - सफेद एलसीपी + 30% जीएफ UL94 V-0

3.शेल (बाहरी धातु संरचना):

सामग्री: सीसा मुक्त पीतल मिश्र धातु C6801.

.प्लेटिंगः निकल (Ni). संक्षारण सुरक्षा और एक सुसंगत खत्म प्रदान करता है। यह पुरुष कनेक्टर के मुकाबले एक महत्वपूर्ण संरचनात्मक अंतर है।

3. चुंबक:

. प्रकार: नर - NdFeB N52 (सबसे मजबूत सामान्य ग्रेड) के समान।

.प्लेटिंगः निकेल (नी) चुंबक संक्षारण सुरक्षा के लिए आवश्यक है।

विद्युत विनिर्देश:

1ऑपरेटिंग वोल्टेजः 12V DC (पुरुष के समान)

2ऑपरेटिंग करंटः 3.0 ए (महत्वपूर्ण अंतर - पुरुष के 2 ए रेटिंग से अधिक) ।

3संपर्क प्रतिरोधः अधिकतम 50mΩ प्रति पिन (पुरुष के समान विनिर्देश) ।

4परीक्षणः 100% खुला और शॉर्ट सर्किट परीक्षण (मानक गुणवत्ता नियंत्रण) ।

अनुपालन और विश्वसनीयता:

पर्यावरण अनुपालन: स्पष्ट रूप से RoHS और REACH अनुपालन।

संक्षारण प्रतिरोध (नमक छिड़काव परीक्षण): 48 घंटे (सामान्य के समान, जो कोटिंग/सामग्री के लिए अच्छी पर्यावरणीय लचीलापन दर्शाता है)

उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):

1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबीबोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।

परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटरः

परिपत्र 2Pin केबल कनेक्टर तकनीकी चित्रण

परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण

रिप्रशंसित पीसीबी लेआउट

चुंबकीय कनेक्टर के फायदे:

●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;

●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;

●जीवनकालः 100,000-200,000 चक्र तक;

●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;

●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;

●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;

●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;

●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है

उत्पाद आवेदनः

1.पहनने योग्य उपकरण, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन

2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण

3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार

4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण

5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)

हमें क्यों चुना?

1पेशेवर अनुकूलन सेवा

2. तेजी से नमूना उत्पादन क्षमता

3सख्त गुणवत्ता नियंत्रण प्रणाली

4आयातित घटकों के साथ प्रसंस्करण

5उच्च परिशुद्धता परीक्षण उपकरण

6उचित लागत नियंत्रण प्रक्रियाएं

7उत्पाद पर्यावरण मानक

चुंबकीय केबल कनेक्टर आदेश कैसे रखें

पहला कदम: अपनी ज़रूरतें बताएँ
निम्नलिखित मुख्य विवरण प्रदान करें:

✅कनेक्टर का प्रकारः उदाहरण के लिए, केवल चार्जिंग, डेटा + पावर (यूएसबी-सी/एचडीएमआई), पोगो पिन, हाइब्रिड

✅मात्राः अनुमानित वार्षिक मात्रा (उदाहरण के लिए, 50K इकाइयां/वर्ष)

✅अनुकूलन आवश्यकताएंः
आकार/आकार (उदाहरण के लिए, गोल Ø5 मिमी, सही कोण)
. रेटेड करंट (जैसे, 8A फास्ट चार्जिंग)

.IP रेटिंग (जैसे, IPX8 वाटरप्रूफ)

सिग्नल प्रकार (उदाहरण के लिए, USB 2.0 + 12V पावर)
सौंदर्य (रंग, ब्रांडिंग, सतह खत्म)

✅तकनीकी विनिर्देश: कार्यरत वोल्टेज, संभोग चक्र, कार्यरत तापमान सीमा

चरण 2: उद्धरण और समझौता
यूपीई प्रदान करता हैः
यूनिट मूल्य निर्धारण (5 हजार से अधिक ऑर्डर के लिए वॉल्यूम छूट)
समय सीमा (प्रोटोटाइप + बड़े पैमाने पर उत्पादन)
भुगतान की शर्तें (उदाहरण के लिए, 50% जमा, 50% पूर्व-शिपमेंट)

अंतिम रूप देना: एमओक्यू, वितरण कार्यक्रम, पैकेजिंग

चरण 3: आदेश की पुष्टि और भुगतान
एक पीओ या औपचारिक आदेश समझौते पर हस्ताक्षर करें

सुरक्षित रूप से भुगतान करेंः
बैंक हस्तांतरण (SWIFT/TT)
पेपैल
क्रेडिट लेटर (बल्क ऑर्डर के लिए)

चरण 4: उत्पादन और शिपिंग
✅प्रोटोटाइपिंगः 5-7 दिन (मास उत्पादन से पहले नमूना अनुमोदन)

✅बड़े पैमाने पर उत्पादनः 15-20 दिन (लचीला पैमाने)

नौवहन:
.EXW
ट्रैक करने योग्य रसद (डीएचएल, फेडएक्स, समुद्री माल ढुलाई)

चरण 5: गुणवत्ता आश्वासन
✅शिपमेंट से पहलेः यूपीई क्यूसी रिपोर्ट (आईपी परीक्षण, निरंतरता जांच) प्रदान करता है

✅प्रसव के पश्चात्ः जाँच करेंः
आयामी सटीकता
.सिग्नल/शक्ति प्रदर्शन
.समाप्त स्थिरता
