| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VID2501B/ VIC3250D |
| दस्तावेज: | VID2501B.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Material: | TPE,Brass,NdFeB N52，White LCP+30%GF UL94 V-0 |
|---|---|---|---|
| Spring force: | 60g±10g | Working storke: | 1.0mm |
| Current: | 2A | Volatge: | 12V |
| Cable lenght: | 1000mm | Color: | White |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| Contact resistance: | 50mΩ Max (PIN) | Operation Temperature: | -25℃to +80℃ |

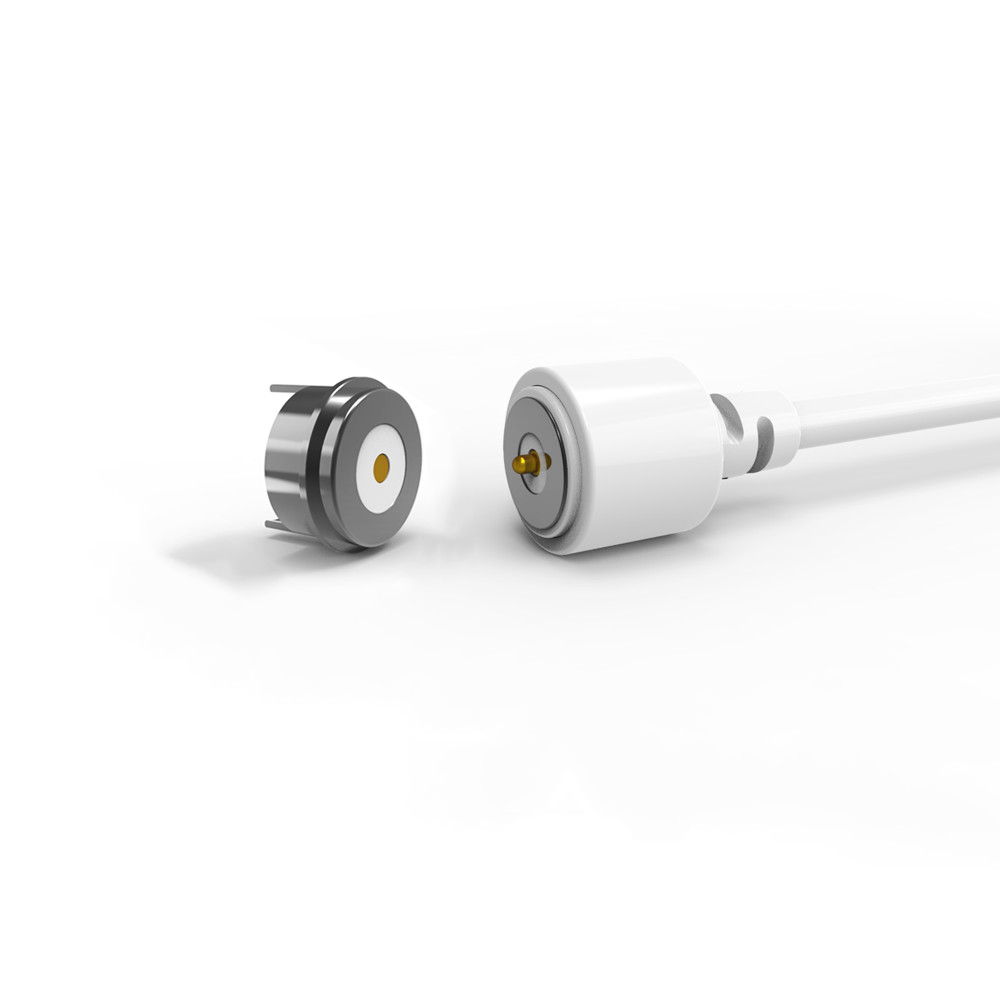

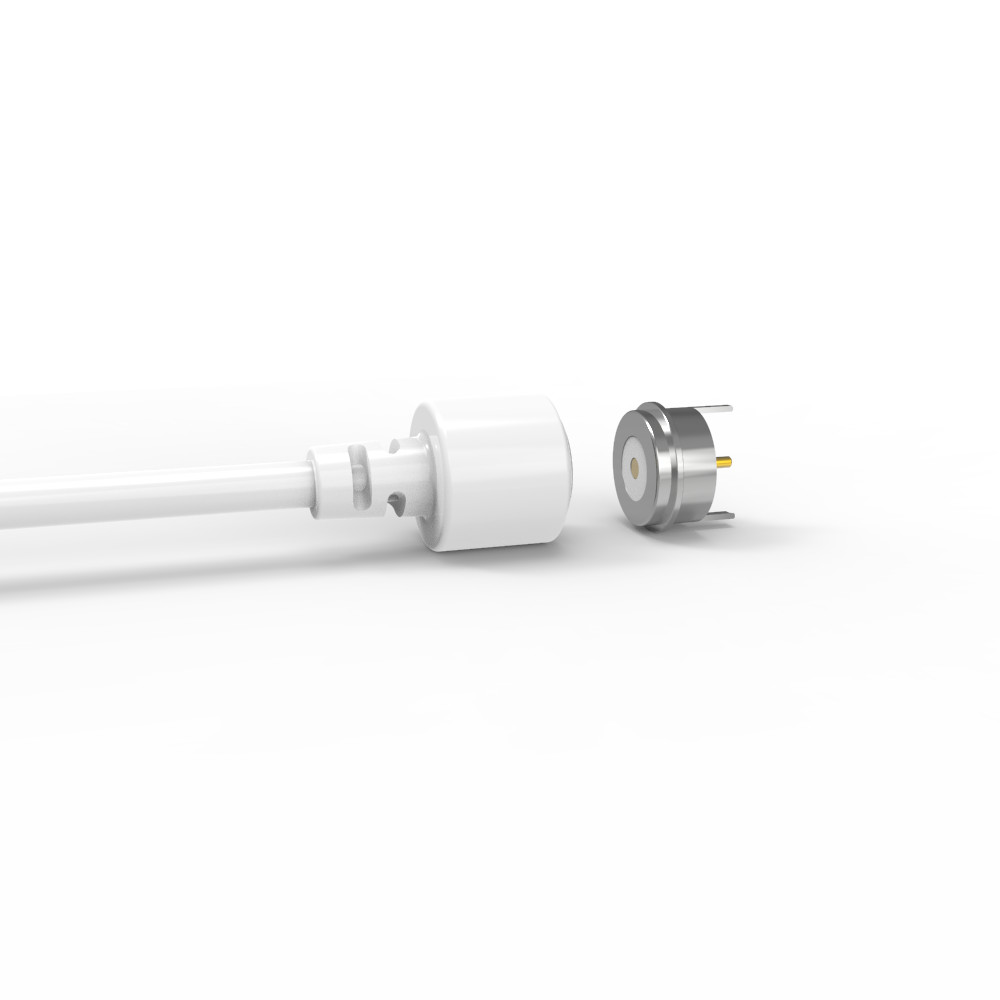

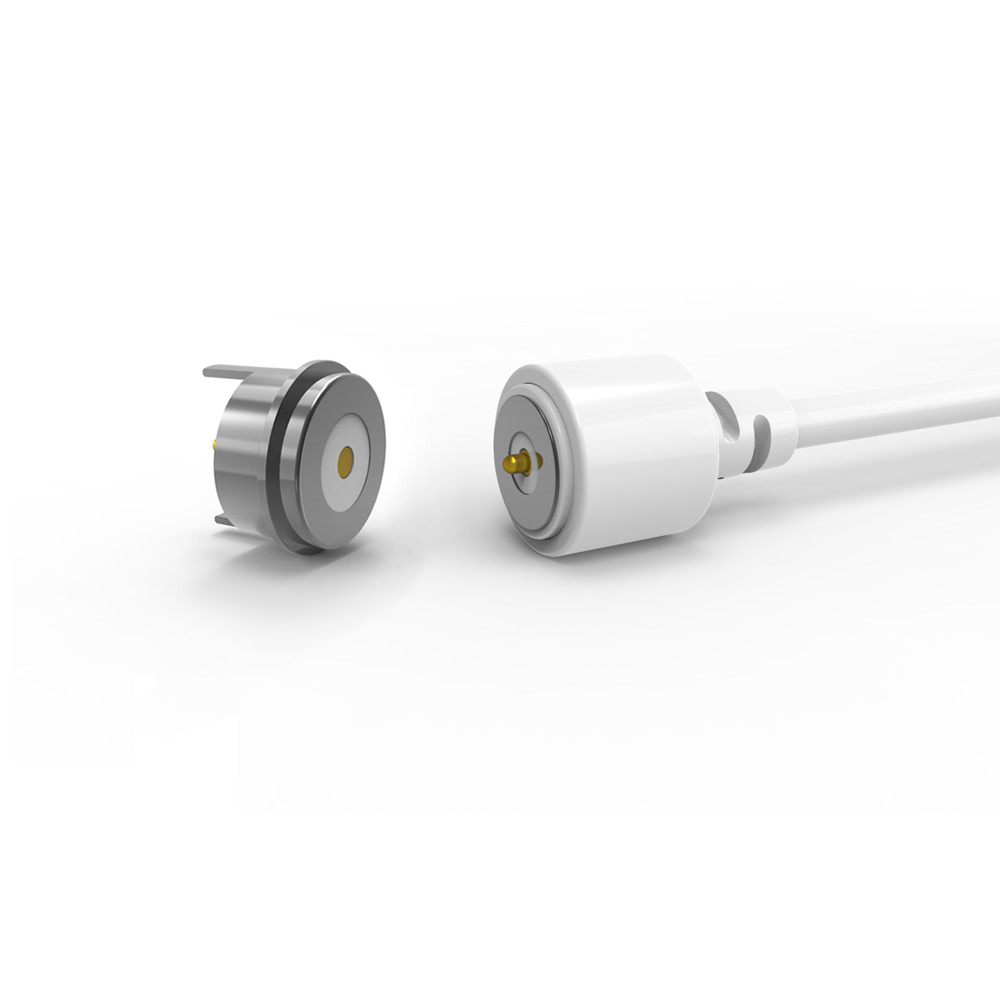

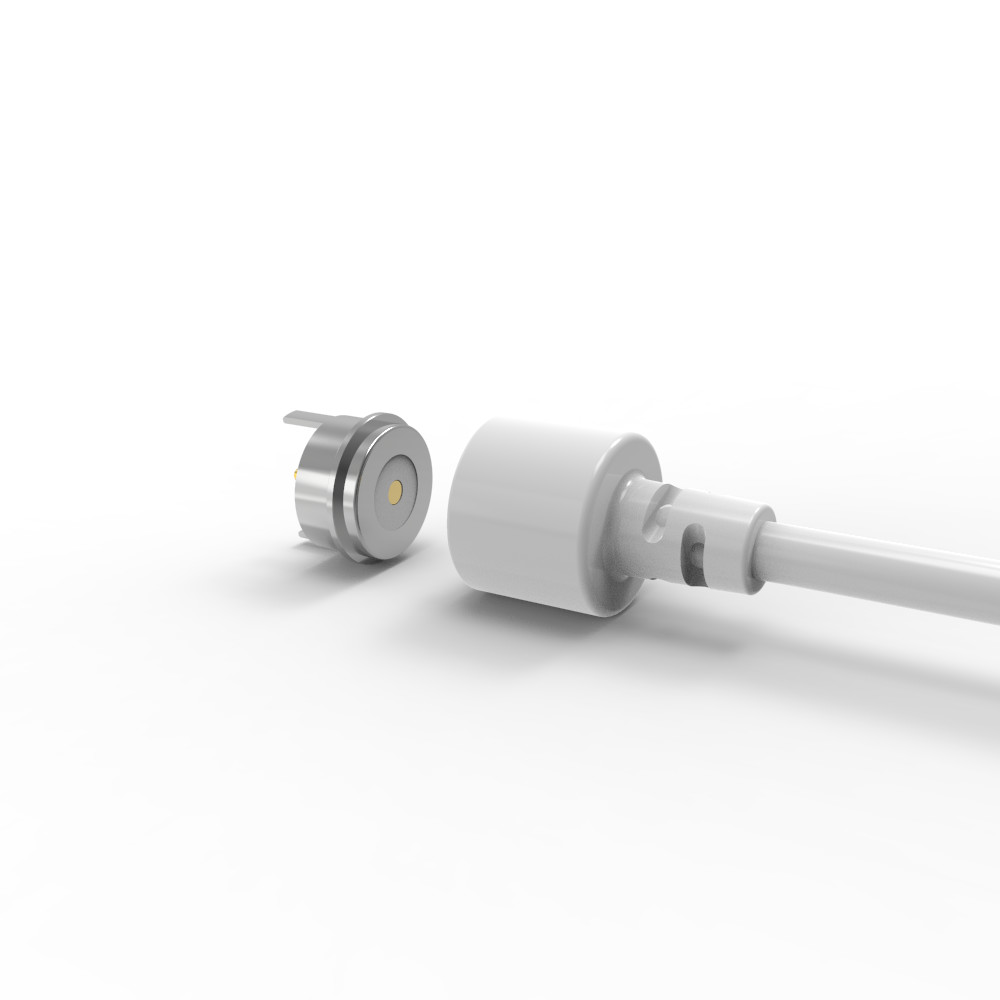

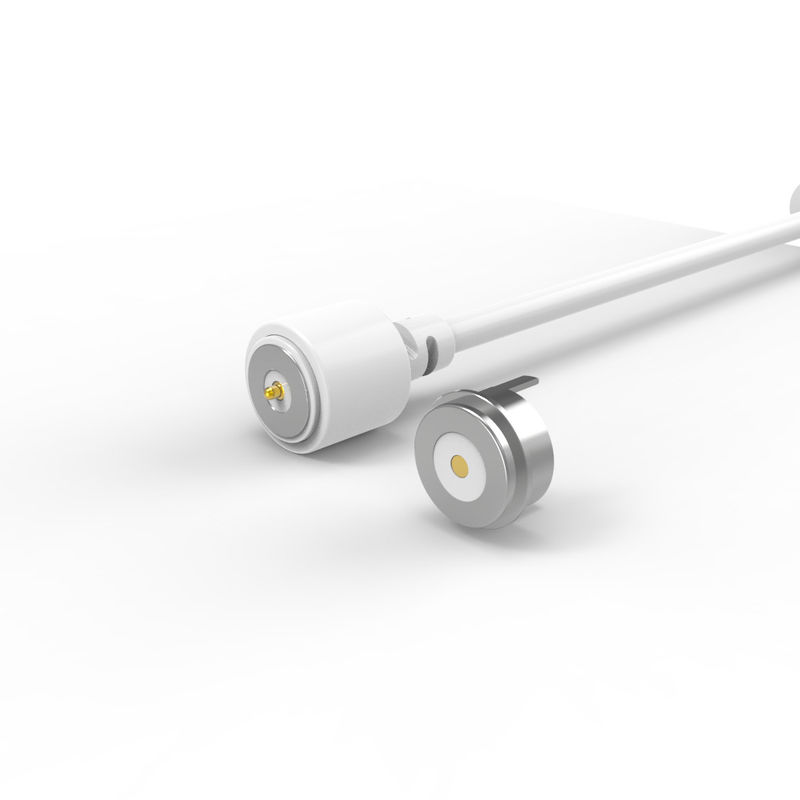

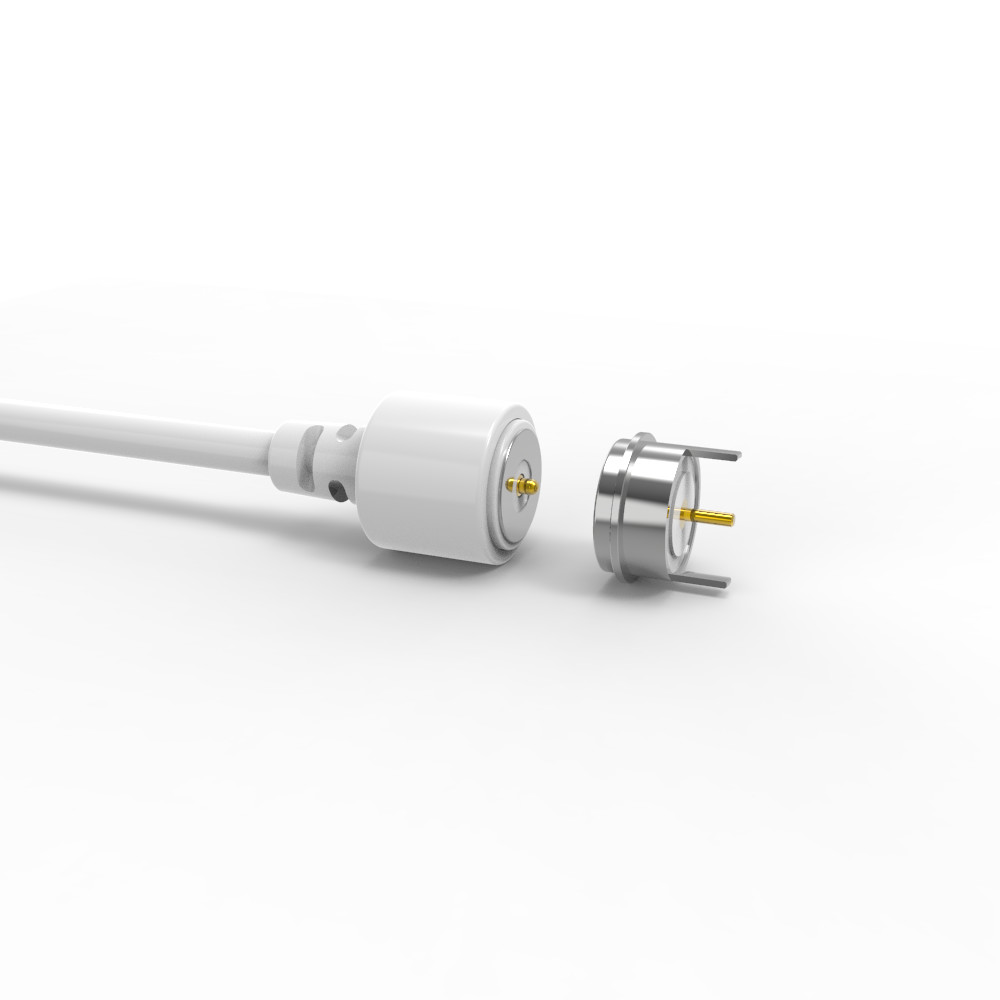

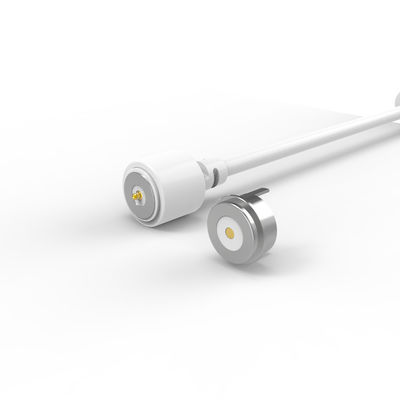

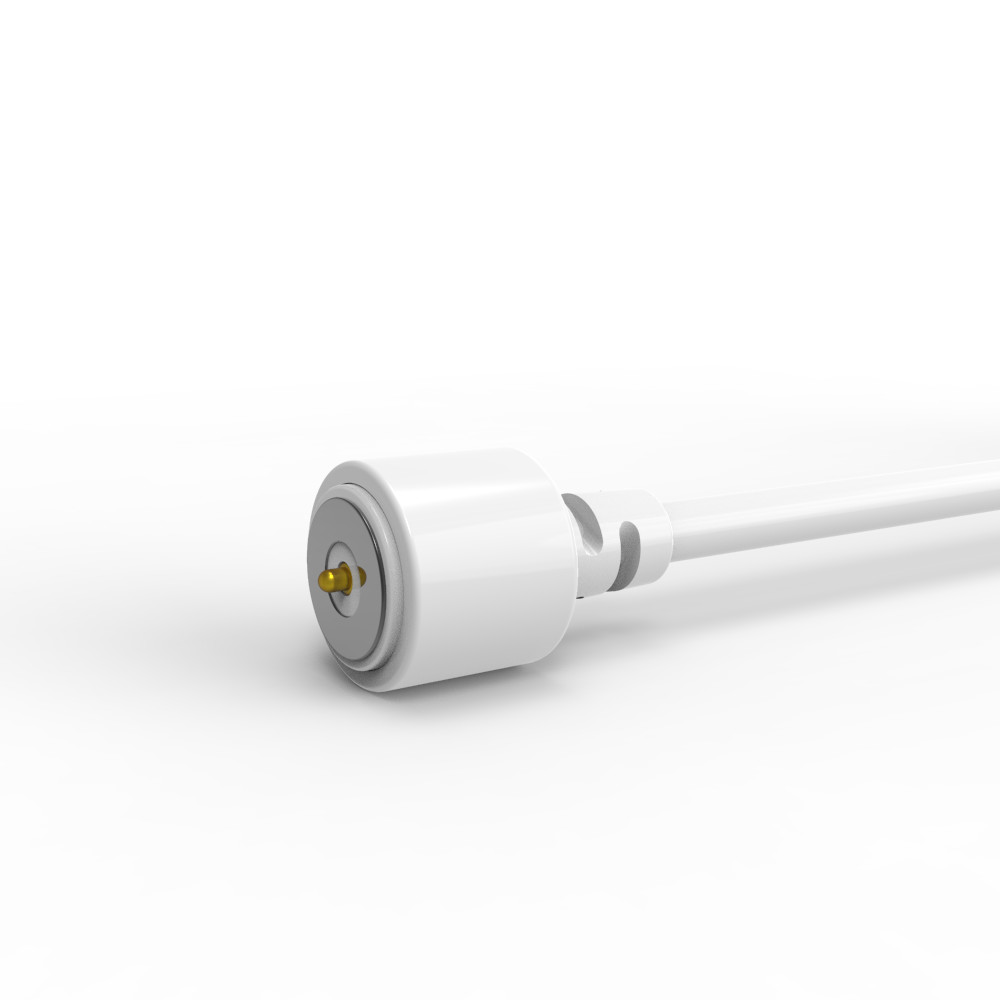

2 पोजीशन मैग्नेट स्प्रिंग-लोडेड पोगो पिन कनेक्टर से USB A मैग्नेटिक केबल कनेक्टर तक।
UPE एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हमारे पास आपकी किसी भी आवश्यकता को पूरा करने और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करने के लिए अपने स्वयं के पेशेवर डिज़ाइनर हैं। विभिन्न ग्राहक आवश्यकताओं के अनुसार विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को डिज़ाइन किया जा सकता है।

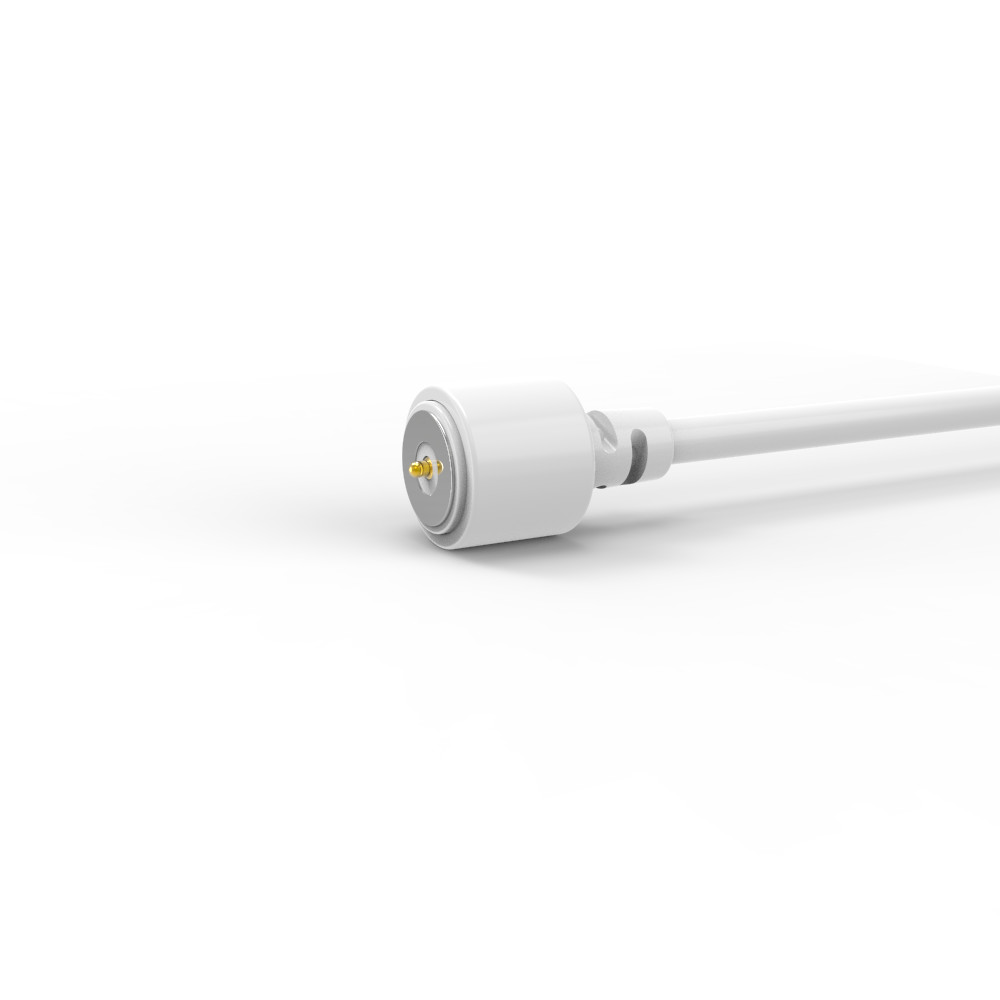

पुरुष चुंबकीय केबल कनेक्टर:
1. सामग्री और निर्माण (प्रीमियम और टिकाऊ):
पोगो पिन: उच्च-अंत प्लेटिंग (60~100µ" Ni के नीचे 5µ" Au) के साथ पीतल का कोर जो बेहतर संक्षारण प्रतिरोध, कम संपर्क प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
आवास: HTN+30% ग्लास फाइबर (UL94 V-0) – उत्कृष्ट यांत्रिक शक्ति, गर्मी प्रतिरोध और लौ मंदता।
चुंबक: NdFeB N52 (Ni-plated) – सुरक्षित मिलन के लिए उद्योग-अग्रणी चुंबकीय शक्ति (N52 ग्रेड) संक्षारण सुरक्षा के साथ।
केबल और जैकेट:
केबल: OD 3.0mm, 2-कोर (43x0.08mm टिनयुक्त तांबे के तार)।
कनेक्टर और वायर जैकेट: सफेद TPE 90A – लचीला, घर्षण-प्रतिरोधी और सौंदर्य की दृष्टि से सुसंगत।
2. यांत्रिक प्रदर्शन (सटीक-इंजीनियर):
स्प्रिंग फोर्स: 60g ±10g @ 1.0mm वर्किंग स्ट्रोक – स्थिर संपर्क दबाव और आसान मिलन के लिए अनुकूलित।
स्ट्रोक: फुल ट्रैवल 1.2mm (वर्किंग स्ट्रोक 1.0mm)।
लाइफस्पैन: 10,000+ चक्र – उच्च-आवृत्ति के लिए मजबूत डिज़ाइन
3. विद्युत विश्वसनीयता (परीक्षण और प्रमाणित):
रेटिंग: 12V / 2A – कम-शक्ति डेटा/पावर ट्रांसमिशन (उदाहरण के लिए, पहनने योग्य, IoT डिवाइस) के लिए उपयुक्त।
संपर्क प्रतिरोध: ≤50mΩ प्रति पिन (न्यूनतम वोल्टेज ड्रॉप सुनिश्चित करना)।
परीक्षण: 100% ओपन/शॉर्ट सर्किट परीक्षण + 48H नमक स्प्रे (संक्षारण प्रतिरोध को मान्य करना)।
अनुपालन: ROHS/REACH – वैश्विक बाजारों के लिए पर्यावरण के अनुकूल।
महिला चुंबकीय कनेक्टर:
मुख्य घटक और सामग्री:
1. पिन (विद्युत संपर्क):
.आधार सामग्री: लीड-मुक्त पीतल मिश्र धातु C6801 (मानक पीतल की तुलना में उच्च तांबे की मात्रा, बेहतर चालकता और संक्षारण प्रतिरोध प्रदान करती है)।
.प्लेटिंग: पुरुष के समान - न्यूनतम 5µ" सोना (Au) 60-100µ" निकल (Ni) पर। उत्कृष्ट संक्षारण प्रतिरोध और कम संपर्क प्रतिरोध सुनिश्चित करता है।
2. आवास (मुख्य प्लास्टिक बॉडी):
.सामग्री: पुरुष के समान - काला HTN+30% ग्लास फाइबर, UL94 V-0। उच्च शक्ति, तापमान प्रतिरोध और लौ मंदता प्रदान करता है।
3. शेल (बाहरी धातु संरचना):
.सामग्री: लीड-मुक्त पीतल मिश्र धातु C6801।
.प्लेटिंग: निकल (Ni)। संक्षारण सुरक्षा और एक सुसंगत फिनिश प्रदान करता है। यह पुरुष कनेक्टर की तुलना में एक महत्वपूर्ण संरचनात्मक अंतर है।
3. चुंबक:
.प्रकार: पुरुष के समान - NdFeB N52 (सबसे मजबूत सामान्य ग्रेड)।
.प्लेटिंग: निकल (Ni)। चुंबक संक्षारण सुरक्षा के लिए आवश्यक।
विद्युत विनिर्देश:
1. ऑपरेटिंग वोल्टेज: 12V DC (पुरुष के समान)।
2. ऑपरेटिंग करंट: 5.0A (महत्वपूर्ण अंतर - पुरुष की 2A रेटिंग से अधिक)।
3. संपर्क प्रतिरोध: अधिकतम 50mΩ प्रति पिन (पुरुष के समान विनिर्देश)।
4. परीक्षण: 100% ओपन एंड शॉर्ट सर्किट टेस्ट (मानक गुणवत्ता नियंत्रण)।
अनुपालन और विश्वसनीयता:
पर्यावरण अनुपालन: स्पष्ट रूप से RoHS और REACH अनुरूप।
संक्षारण प्रतिरोध (नमक स्प्रे परीक्षण): 48 घंटे (पुरुष के समान, प्लेटिंग/सामग्री के लिए अच्छी पर्यावरणीय लचीलापन का संकेत देता है
उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
यह महिला कनेक्टर अंतिम उत्पादों में बहुमुखी एकीकरण के लिए डिज़ाइन किया गया है:
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड: सीधे थ्रू-होल या संभावित रूप से सरफेस-माउंट सोल्डरिंग पीसीबी पर डिज़ाइन किया गया। शेल में सोल्डर टैब/पिन होने की संभावना है।
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेट करना: पहले तारों के साथ इकट्ठा किया जा सकता है, फिर तनाव से राहत और सीलिंग के लिए ओवरमोल्डेड/एन्कैप्सुलेट किया जा सकता है।
3. पीसीबी में ट्रांसफर टर्मिनल जोड़ें: सुझाव देता है कि कनेक्टर को एक मध्यवर्ती पीसीबी "ट्रांसफर टर्मिनल" पर लगाया जा सकता है जिसे बाद में मुख्य पीसीबी से जोड़ा जाता है (मॉड्यूलरिटी या संरेखण के लिए उपयोगी)।
4. एम्बेड करने योग्य मोल्ड के लिए मोल्डिंग इंजेक्शन: इंसर्ट मोल्डिंग के माध्यम से किसी उत्पाद के प्लास्टिक आवास में सुरक्षित रूप से एकीकृत करने के लिए डिज़ाइन किया गया है। HTN आवास और धातु शेल मजबूत एंकरिंग पॉइंट प्रदान करते हैं।
5. तार सीधे बंधे हुए: तारों को सीधे कनेक्टर पिन से समाप्त किया जा सकता है (उदाहरण के लिए, सोल्डरिंग, क्रिम्पिंग) बिना जरूरी नहीं कि पहले पीसीबी पर हों।
सर्कुलर 2Pin मैग्नेटिक केबल कनेक्टर्स पैरामीटर:
|
नाम |
मैग्नेटिक केबल कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2pin |
|
व्यास |
8.0mm |
|
तार |
TPE |
|
केबल की लंबाई |
1000±20mm |
|
रंग |
सफेद |
|
पोगो पिन/टर्निंगपार्ट्स |
लीड-फ्री C6801 |
|
चुंबक |
N52 NdFeB प्लेटिंग Ni 15-20um |
|
आवास
|
काला HTN UL94V-0 |
|
स्प्रिंग फोर्स |
60g±10g,at 1.0मिमी वर्किंग स्ट्रोक |
|
पूर्ण स्ट्रोक |
1.2mm |
|
यांत्रिक जीवन |
10000 चक्र न्यूनतम। |
|
वर्तमान |
2A अधिकतम |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पिन)। |
|
ऑपरेशन तापमान |
-25℃to +80℃ |
|
नमक स्प्रे परीक्षण |
48H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% ओपन और शॉर्ट टेस्ट |
सर्कुलर 2Pin केबल कनेक्टर तकनीकी ड्राइंग
सर्कुलर 2Pin महिला चुंबकीय कनेक्टर तकनीकी ड्राइंग
पुन:अनुशंसित पीसीबी लेआउट
मैग्नेटिक कनेक्टर के लाभ:
●मानवीय डिजाइन स्वचालित सोखना कनेक्शन अनुभव;
●मानवीय विरोधी-पतन: चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकाल: 100,000-200,000 चक्र तक;
●वाटरप्रूफ डिजाइन: डिवाइस का महिला सिरा धूलरोधी और वाटरप्रूफ (IPX8) हो सकता है;
●फास्ट चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●मैग्नेटिक कनेक्टर की उपस्थिति को ग्राहक के एप्लिकेशन डिवाइस के डिजाइन के अनुसार मिलान किया जा सकता है;
●उत्पाद विरोधी-शॉर्ट सर्किट संरचना डिजाइन और बेवकूफ;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 HDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन को बदल सकते हैं
उत्पाद अनुप्रयोग:
1.पहनने योग्य डिवाइस, बुद्धिमान पोजिशनिंग उपकरण, बच्चों की स्मार्ट रिस्टबैंड, स्मार्ट वॉच, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट, आदि) डेटा केबल, चार्जिंग केबल, चुंबकीय पट्टी तार अंत कनेक्शन
2. चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, ऑडियो-विजुअल उपकरण
3. विमानन, एयरोस्पेस इलेक्ट्रॉनिक, सैन्य संचार
4. ऑटोमोटिव, कार नेविगेशन, परीक्षण और माप उपकरण
5. उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)।
हमें क्यों चुनें?
1. पेशेवर अनुकूलन सेवा
2. फास्ट नमूना उत्पादन क्षमता
3. सख्त गुणवत्ता नियंत्रण प्रणाली
4. आयातित घटकों के साथ प्रसंस्करण
5. उच्च परिशुद्धता परीक्षण उपकरण
6. उचित लागत नियंत्रण प्रक्रियाएं
7. उत्पाद पर्यावरण मानक
मैग्नेटिक केबल कनेक्टर ऑर्डर कैसे दें
चरण 1: अपनी आवश्यकताएं सबमिट करें
ये मुख्य विवरण प्रदान करें:
✅कनेक्टर प्रकार: उदाहरण के लिए, केवल चार्जिंग, डेटा+पावर (USB-C/HDMI), पोगो पिन, हाइब्रिड
✅मात्रा: अनुमानित वार्षिक मात्रा (उदाहरण के लिए, 50K यूनिट/वर्ष)
✅अनुकूलन आवश्यकताएं:
.आकार/आकार (उदाहरण के लिए, गोलाकार Ø5mm, राइट-एंगल्ड)
.वर्तमान रेटिंग (उदाहरण के लिए, 8A फास्ट चार्जिंग)
.IP रेटिंग (उदाहरण के लिए, IPX8 वाटरप्रूफ)
.सिग्नल प्रकार (उदाहरण के लिए, USB 2.0 + 12V पावर)
सौंदर्यशास्त्र (रंग, ब्रांडिंग, सतह खत्म)
✅तकनीकी विनिर्देश: ऑपरेटिंग वोल्टेज, मिलन चक्र, ऑपरेटिंग तापमान रेंज
चरण 2: उद्धरण और समझौता
UPE प्रदान करता है:
.यूनिट मूल्य निर्धारण (5K+ ऑर्डर के लिए वॉल्यूम छूट)
.लीड टाइम (प्रोटोटाइपिंग + मास प्रोडक्शन)
.भुगतान शर्तें (उदाहरण के लिए, 50% जमा, 50% प्री-शिपमेंट)
अंतिम रूप दें: MOQ, डिलीवरी शेड्यूल, पैकेजिंग
चरण 3: ऑर्डर की पुष्टि करें और भुगतान करें
एक PO या औपचारिक ऑर्डर समझौते पर हस्ताक्षर करें
के माध्यम से सुरक्षित रूप से भुगतान करें:
.बैंक ट्रांसफर (SWIFT/TT)
.पेपैल
.लेटर ऑफ क्रेडिट (थोक ऑर्डर के लिए)
चरण 4: उत्पादन और शिपिंग
✅प्रोटोटाइपिंग: 5-7 दिन (बड़े पैमाने पर उत्पादन से पहले नमूना अनुमोदन)
✅मास प्रोडक्शन: 15-20 दिन (लचीला स्केलिंग)
शिपिंग:
.EXW
.ट्रैक करने योग्य लॉजिस्टिक्स (DHL, FedEx, समुद्री माल)
चरण 5: गुणवत्ता आश्वासन
✅प्री-शिपमेंट: UPE QC रिपोर्ट प्रदान करता है (IP परीक्षण, निरंतरता जांच)
✅पोस्ट-डिलीवरी: निरीक्षण करें:
.आयामी सटीकता
.सिग्नल/पावर प्रदर्शन
.फिनिश स्थिरता
