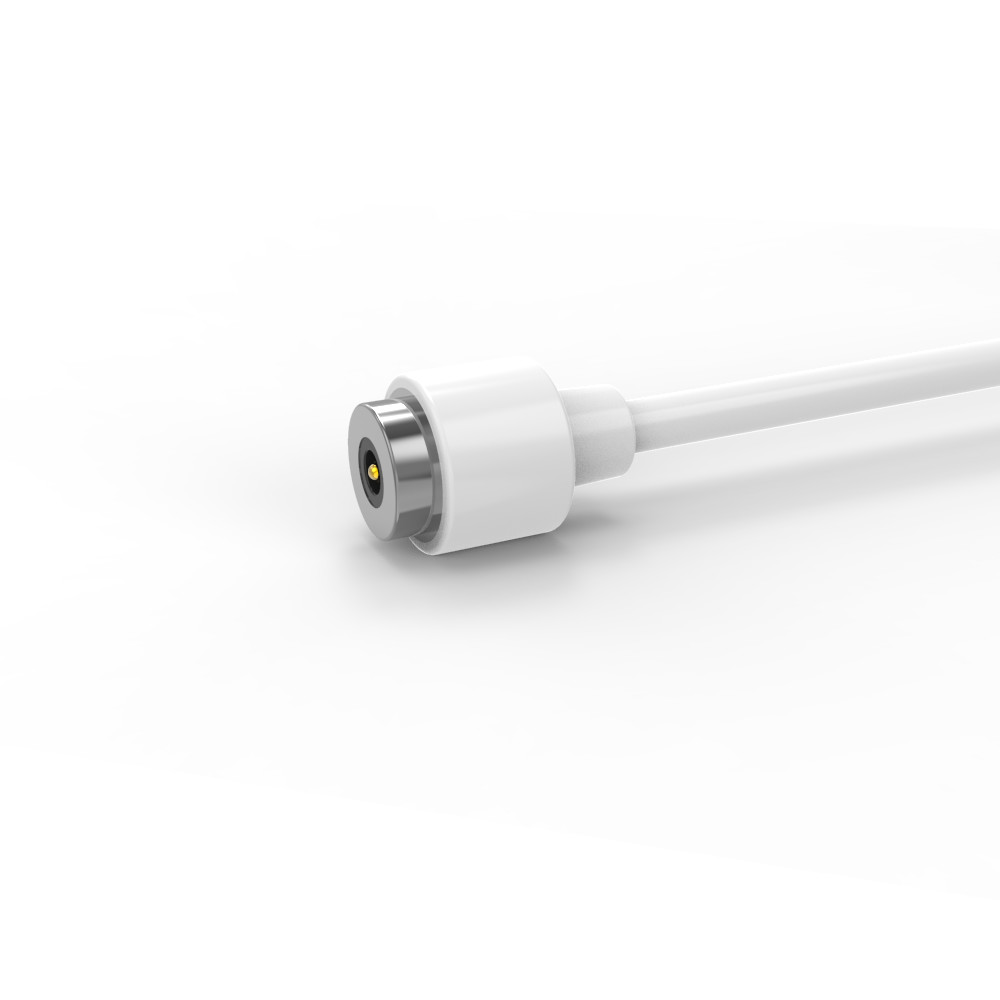

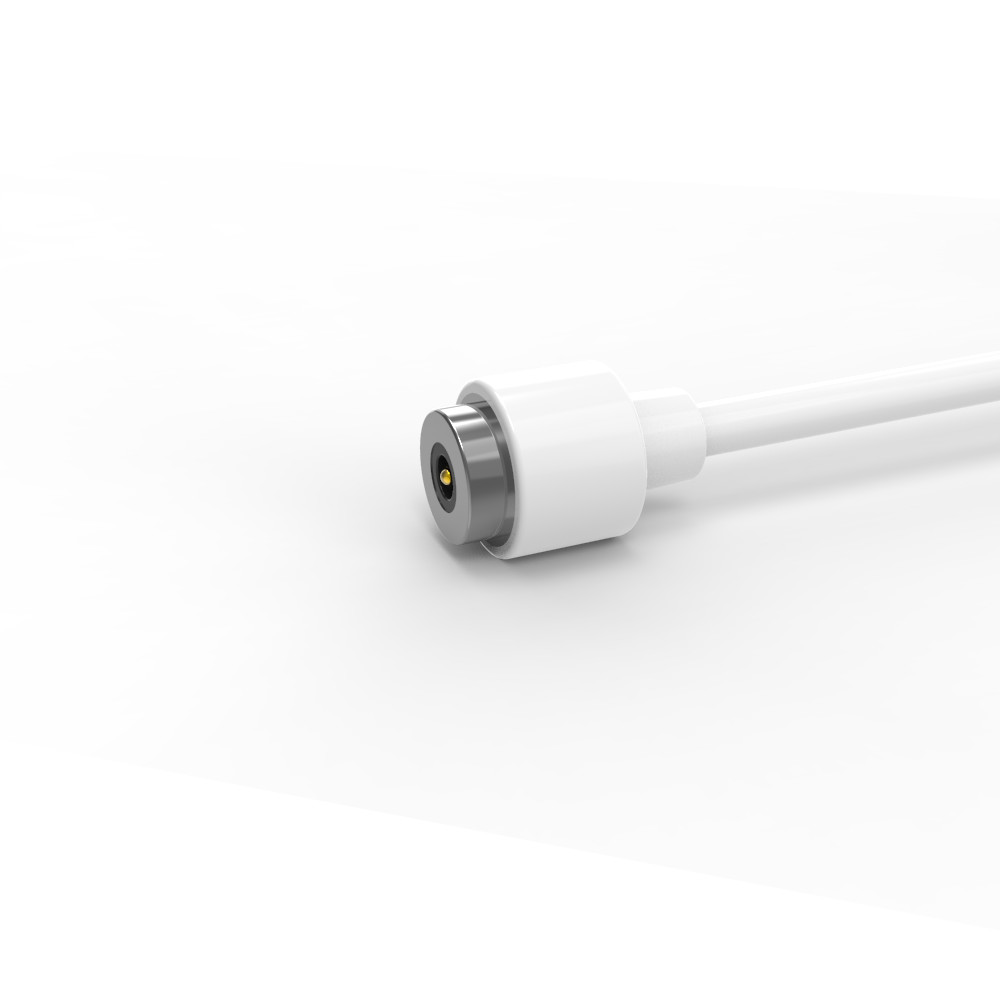

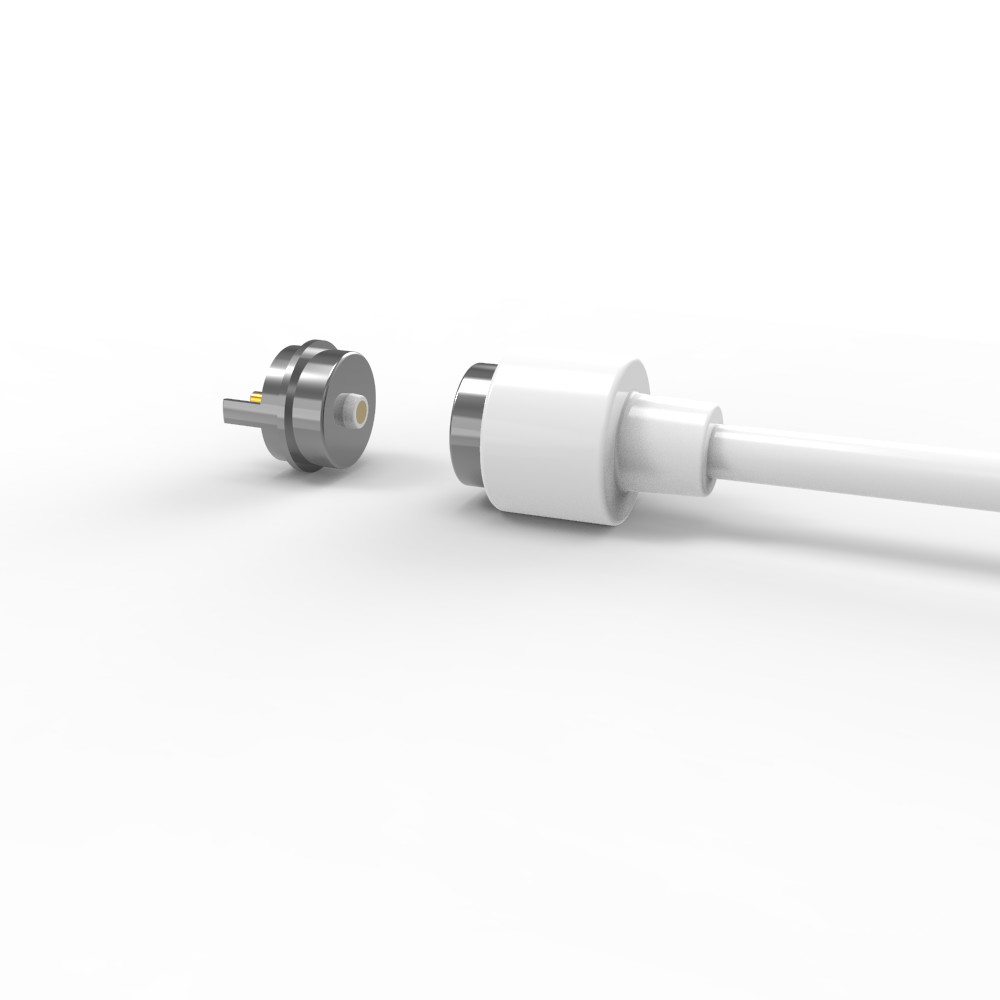

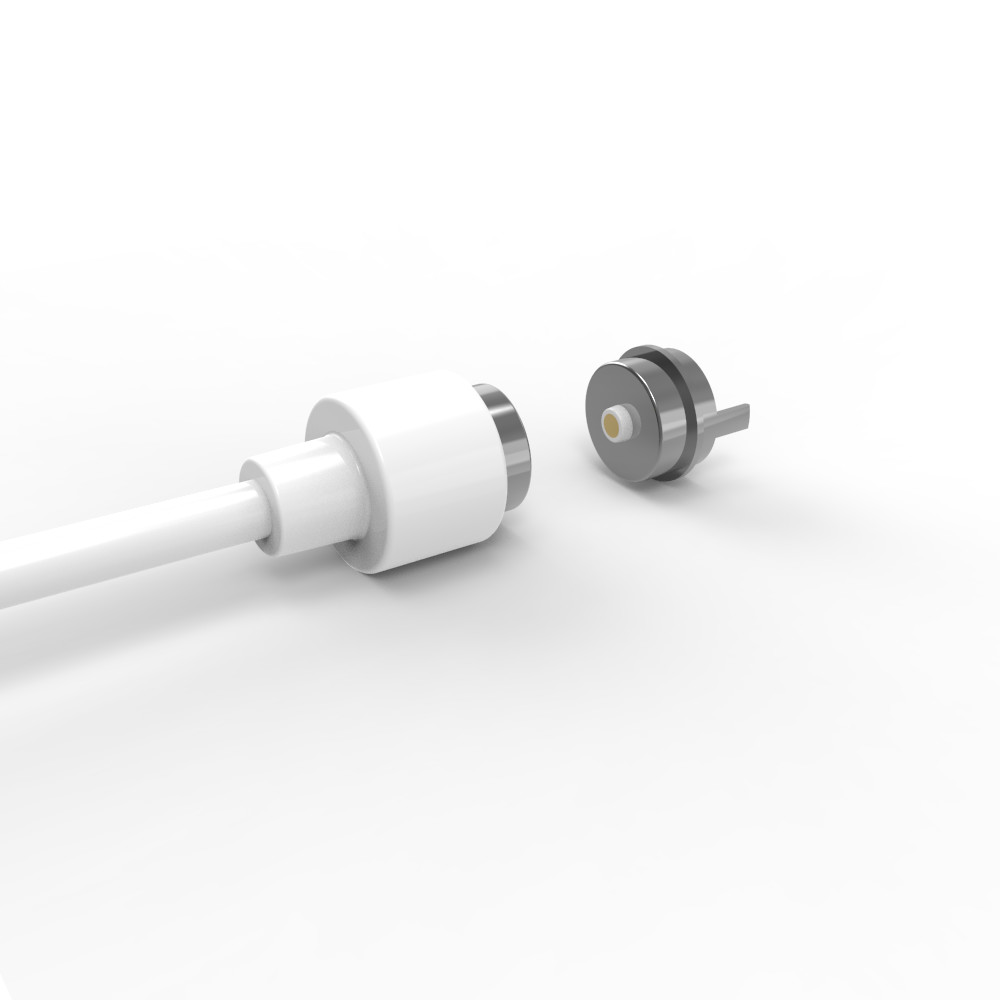

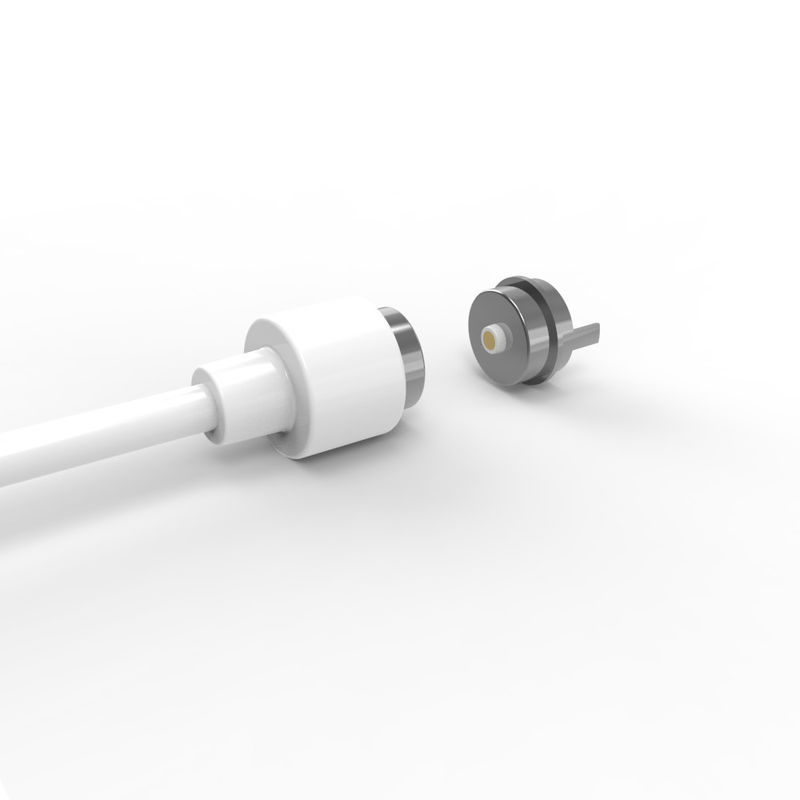

6.0 मिमी 2 पिन चुंबकीय चार्जिंग यूएसबी केबल कनेक्टर सफेद टीपीई केबल के साथ

सफेद टीपीई केबल के साथ 6.0 मिमी 2 पिन चुंबकीय चार्जिंग और nbsp;यूएसबी केबल कनेक्टर।

UPE एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।

हमारे पास आपकी किसी भी आवश्यकता को पूरा करने और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करने के लिए अपने पेशेवर डिजाइनर हैं। विभिन्न ग्राहक आवश्यकताओं के अनुसार विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को डिज़ाइन किया जा सकता है।

पुरुष चुंबकीय केबल कनेक्टर:

1. सामग्री और निर्माण (प्रीमियम और टिकाऊ):

पोगो पिन: उच्च अंत प्लेटिंग (60~100µ" Ni के नीचे 5µ" Au) के साथ पीतल का कोर बेहतर संक्षारण प्रतिरोध, कम संपर्क प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

आवास: सफेद एलसीपी+30%जीएफ यूएल94 वी-0

चुंबक: NdFeB N52 (Ni-प्लेटेड) – संक्षारण सुरक्षा के साथ सुरक्षित मिलन के लिए उद्योग-अग्रणी चुंबकीय शक्ति (N52 ग्रेड)।

केबल और जैकेट:

केबल: ओडी 2.5 मिमी, 2-कोर (43x0.08 मिमी टिन किए गए तांबे के स्ट्रैंड)।

कनेक्टर और वायर जैकेट: सफेद टीपीई 90ए – लचीला, घर्षण-प्रतिरोधी और सौंदर्य की दृष्टि से सुसंगत।

2. यांत्रिक प्रदर्शन (सटीक रूप से इंजीनियर):

स्प्रिंग फोर्स: 50g ±10g @ 0.40mm वर्किंग स्ट्रोक – स्थिर संपर्क दबाव और आसान मिलन के लिए अनुकूलित।

स्ट्रोक: फुल ट्रैवल 0.60mm (वर्किंग स्ट्रोक 0.40mm)।

लाइफस्पैन: 10,000+ चक्र – उच्च-आवृत्ति के लिए मजबूत डिज़ाइन

3. विद्युत विश्वसनीयता (परीक्षण और प्रमाणित):

रेटिंग: 12V / 2A – कम-शक्ति डेटा/पावर ट्रांसमिशन (जैसे, पहनने योग्य, IoT डिवाइस) के लिए उपयुक्त।

संपर्क प्रतिरोध: ≤50mΩ प्रति पिन (न्यूनतम वोल्टेज ड्रॉप सुनिश्चित करना)।

परीक्षण: 100% ओपन/शॉर्ट सर्किट परीक्षण + 48H नमक स्प्रे (संक्षारण प्रतिरोध को मान्य करना)।

अनुपालन: ROHS/REACH – वैश्विक बाजारों के लिए पर्यावरण की दृष्टि से सुरक्षित।

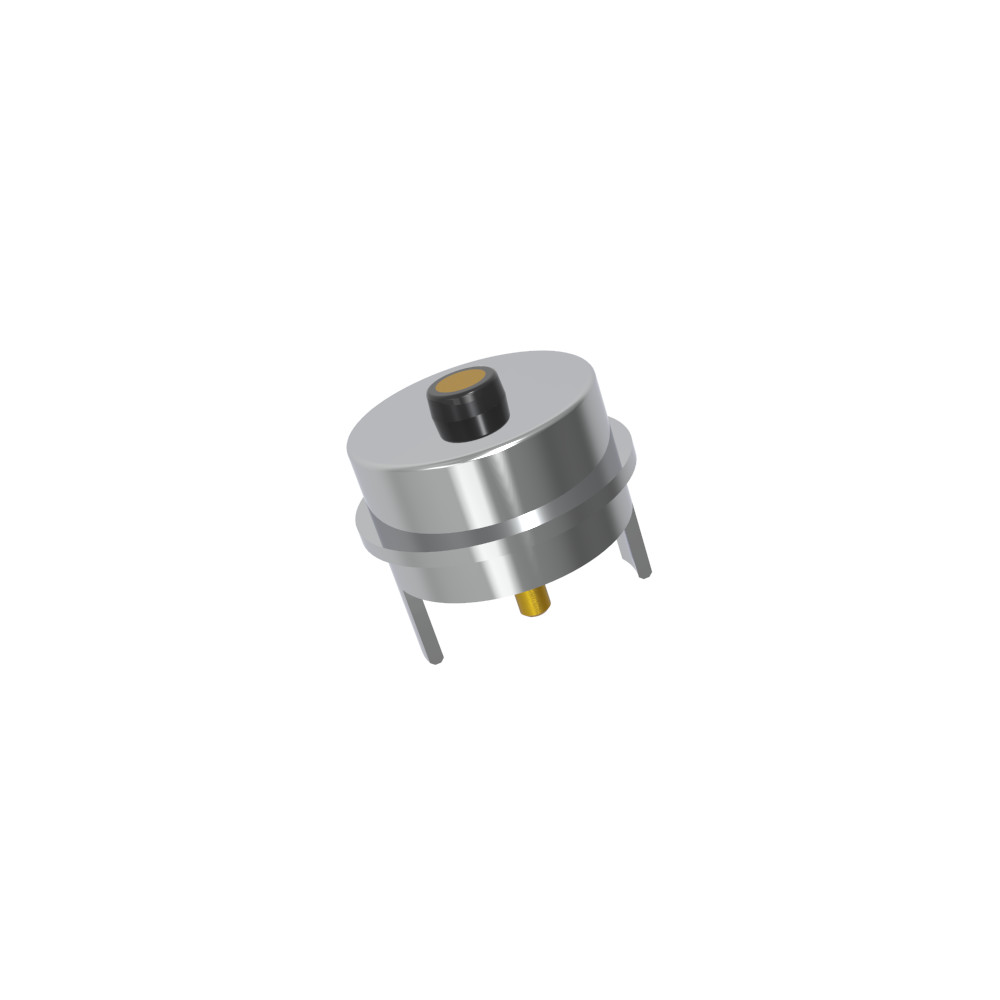

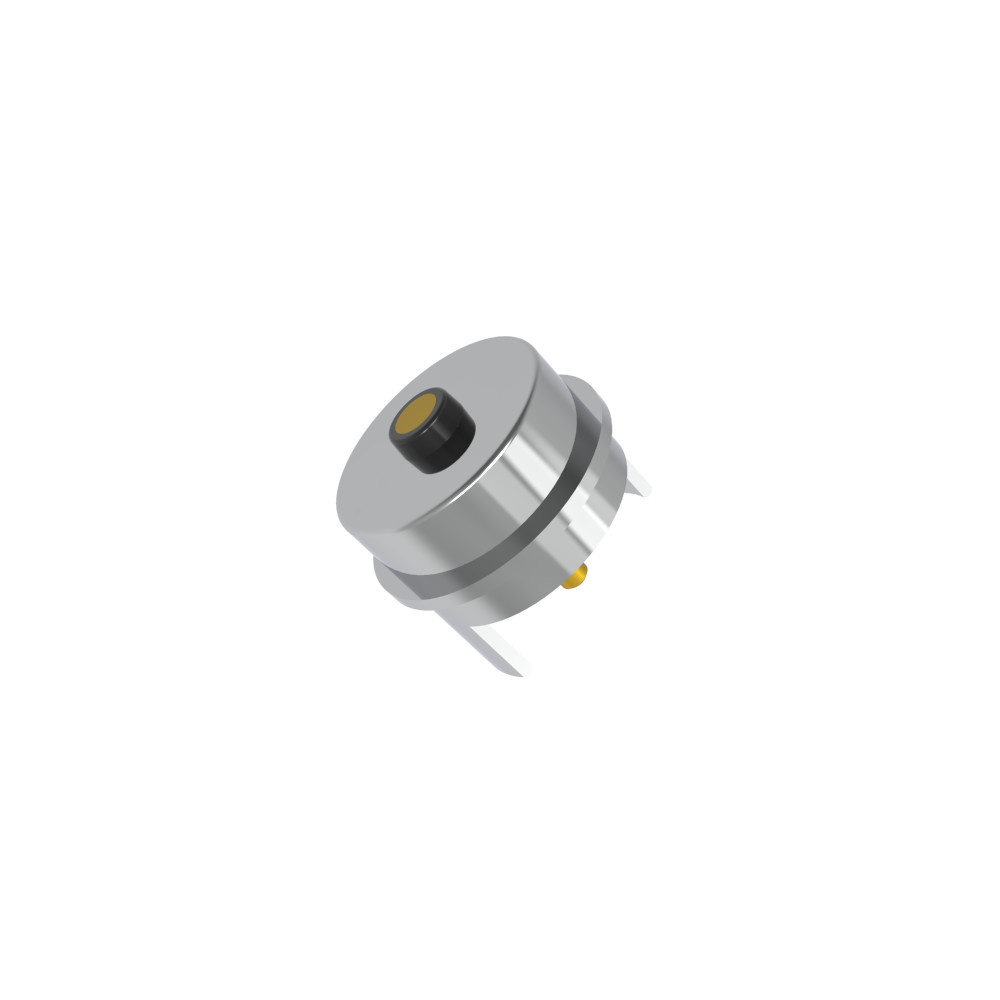

महिला चुंबकीय कनेक्टर:

..सामग्री:
पिन: लीड-फ्री C6801, प्लेटिंग 5U" Min Au ओवर 60~100U"Ni ;
आवास: सफेद एलसीपी+30%जीएफ यूएल94 वी-0
शेल1: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
...विद्युत:
वोल्टेज: 12 वी।
वर्तमान: 3.0A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
ROHS या REACHcompliant उत्पाद।
नमक स्प्रे परीक्षण: 48 एच।

उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेटिंग करना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।

परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटर:

परिपत्र 2Pin  केबल कनेक्टर तकनीकी ड्राइंग

परिपत्र 2Pin  महिला चुंबकीय कनेक्टर तकनीकी ड्राइंग

पुन:अनुशंसित पीसीबी लेआउट

चुंबकीय कनेक्टर के लाभ:

●स्वचालित सोखना कनेक्शन अनुभव का मानवीकरण डिजाइन;

●मानवीकृत एंटी-फॉल: चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को हटाना आसान नहीं है;

●जीवनकाल: 100,000-200,000 चक्र तक;

●वाटरप्रूफ डिज़ाइन: डिवाइस का महिला सिरा धूलरोधी और वाटरप्रूफ (IPX8) हो सकता है;

●तेज़ चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिज़ाइन बड़े वर्तमान संचरण का सामना करता है;

●चुंबकीय कनेक्टर की उपस्थिति को ग्राहक के  एप्लिकेशन डिवाइस के डिज़ाइन के अनुसार मिलान किया जा सकता है;

●उत्पाद एंटी-शॉर्ट सर्किट संरचना डिजाइन और बेवकूफ;

●उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 HDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन को बदल सकते हैं

उत्पाद अनुप्रयोग:

1।पहनने योग्य डिवाइस, बुद्धिमान पोजिशनिंग उपकरण, बच्चों की स्मार्ट रिस्टबैंड, स्मार्ट वॉच, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट, आदि) डेटा केबल, चार्जिंग केबल, चुंबकीय पट्टी वायर एंड कनेक्शन

2. चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, ऑडियो-विजुअल उपकरण

3. विमानन, एयरोस्पेस इलेक्ट्रॉनिक, सैन्य संचार

4. ऑटोमोटिव, कार नेविगेशन, परीक्षण और माप उपकरण

5. उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र।)

हमें क्यों चुनें?

1. पेशेवर अनुकूलन सेवा

2. तेज़ नमूना उत्पादन क्षमता

3. सख्त गुणवत्ता नियंत्रण प्रणाली

4. आयातित घटकों के साथ प्रसंस्करण

5. उच्च परिशुद्धता परीक्षण उपकरण

6. उचित लागत नियंत्रण प्रक्रियाएं

7. उत्पाद पर्यावरण मानक

चुंबकीय केबल कनेक्टर ऑर्डर कैसे दें
* अपनी आवश्यकताओं की पहचान करें (कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)

*मूल्य निर्धारण और शर्तों पर बातचीत करें (थोक छूट लागू हो सकती है)।

*ऑर्डर विवरण की पुष्टि करें (कनेक्टर प्रकार, मात्रा, अनुकूलन)।

*भुगतान करें (पेपैल, बैंक हस्तांतरण, या अन्य सुरक्षित तरीकों से)।

*शिपिंग और गुणवत्ता जांच
*शिपमेंट को ट्रैक करें।

*गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।

भुगतान अवधि: टी/टी, 50% जमा, 50% शेष

भुगतान विधि: टी/टी, पेपैल, ओसीबीसी

नमूना लीड टाइम: इन्वेंटरी नमूना 2-3 कार्य दिवस/अनुकूलित नमूना 5-7 कार्य दिवस

उत्पादन लीड टाइम:10-15 कार्य दिवस

के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ़्रीकी

व्यापार अवधि: EXW

माल: वायु, समुद्र, एक्सप्रेस

सेवा: उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, कोई भी विशेष आकार, रंग, डिज़ाइन स्वीकार्य हैं
