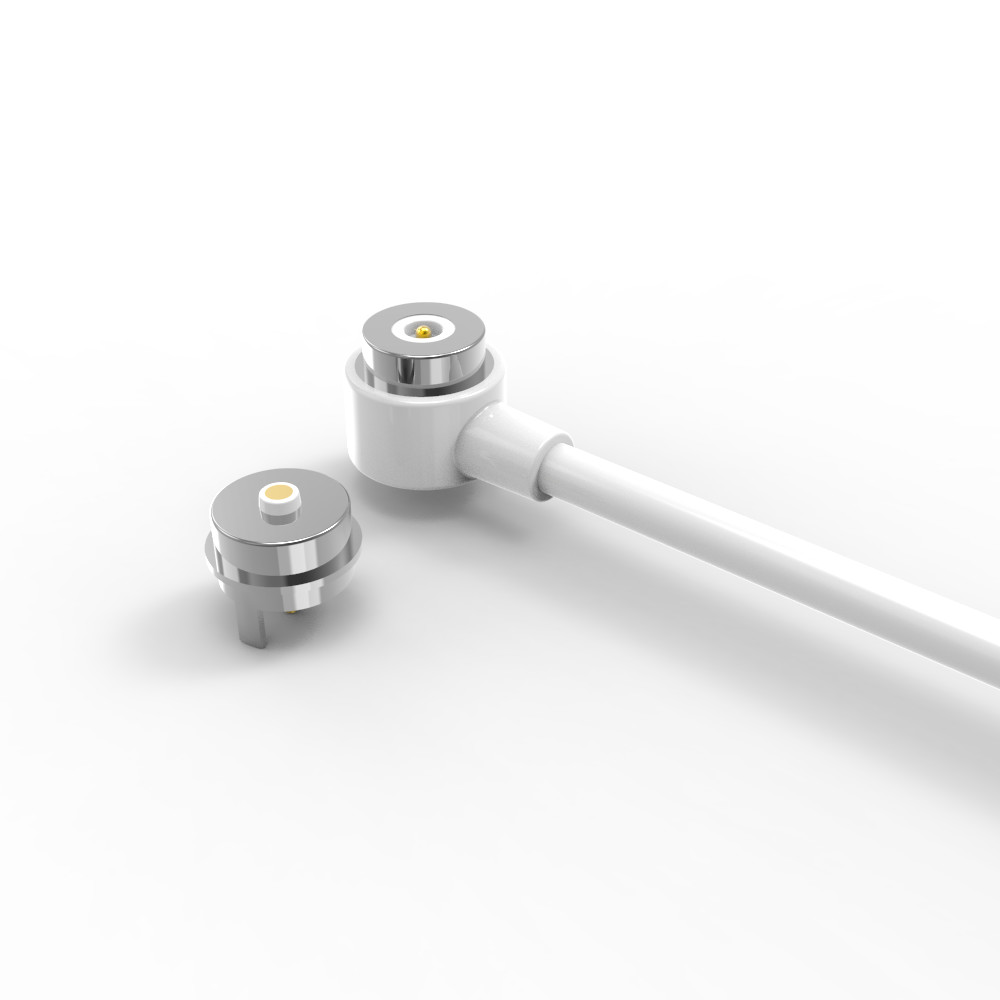

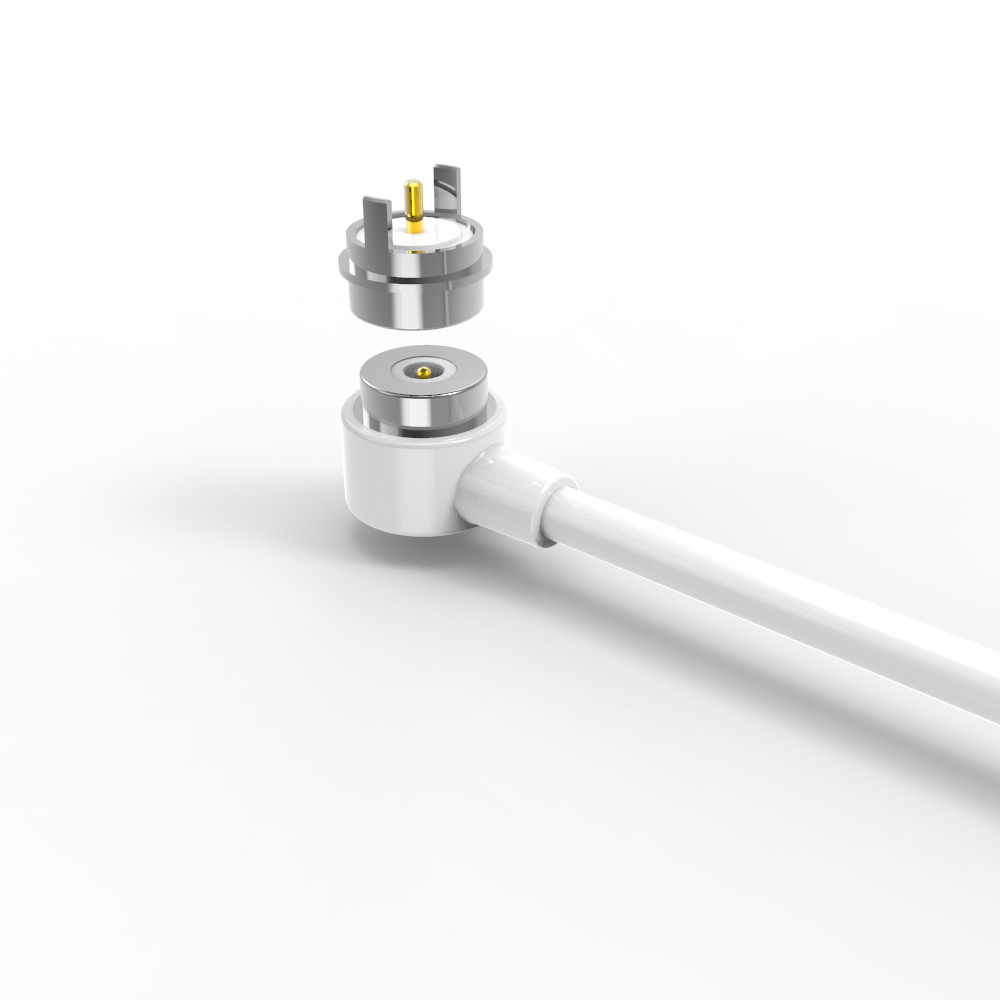

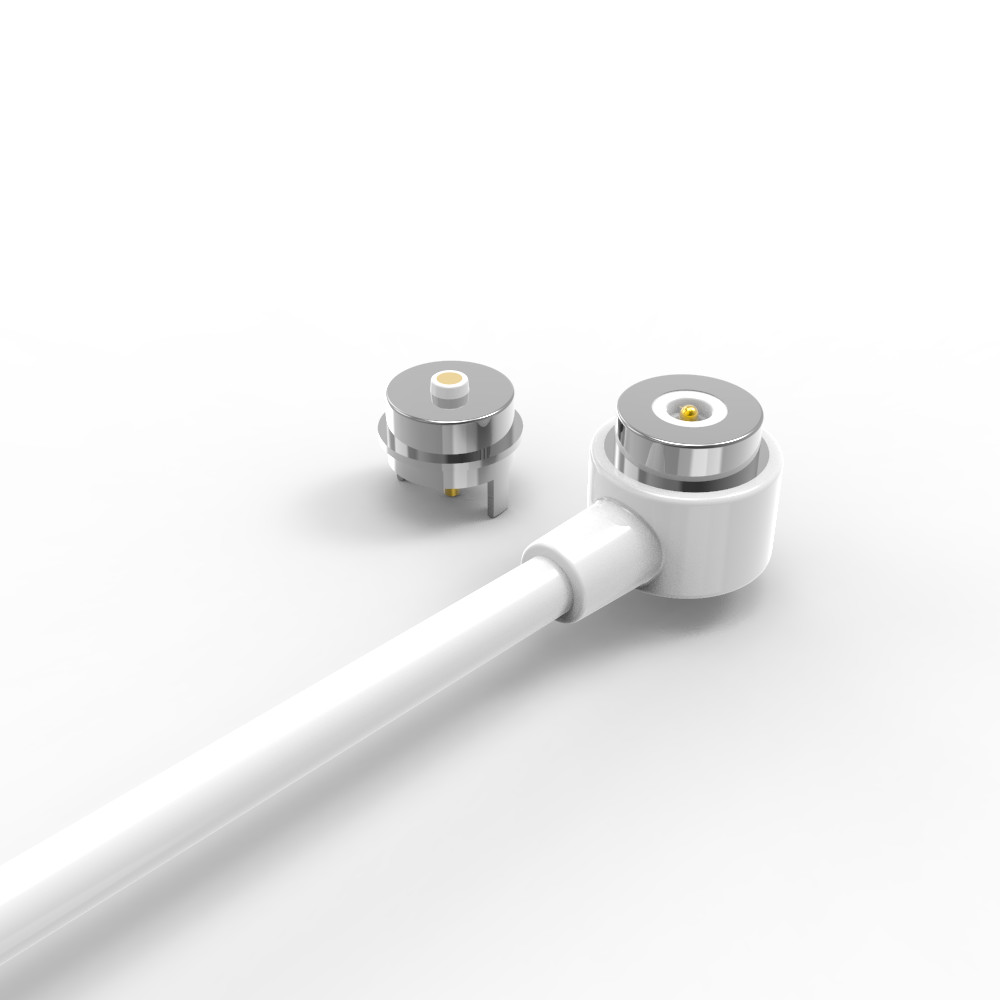

6.0 मिमी 2 पिन चुंबकीय चार्जिंग यूएसबी केबल कनेक्टर सफेद टीपीई केबल के साथ

6.0 मिमी 2 पिन चुंबकीय चार्जिंग यूएसबी केबल कनेक्टर सफेद टीपीई केबल के साथ।

यूपीई एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।

हमारे पास आपकी किसी भी आवश्यकता को पूरा करने के लिए हमारे अपने पेशेवर डिजाइनर हैं और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करते हैं।विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को विभिन्न ग्राहक आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.

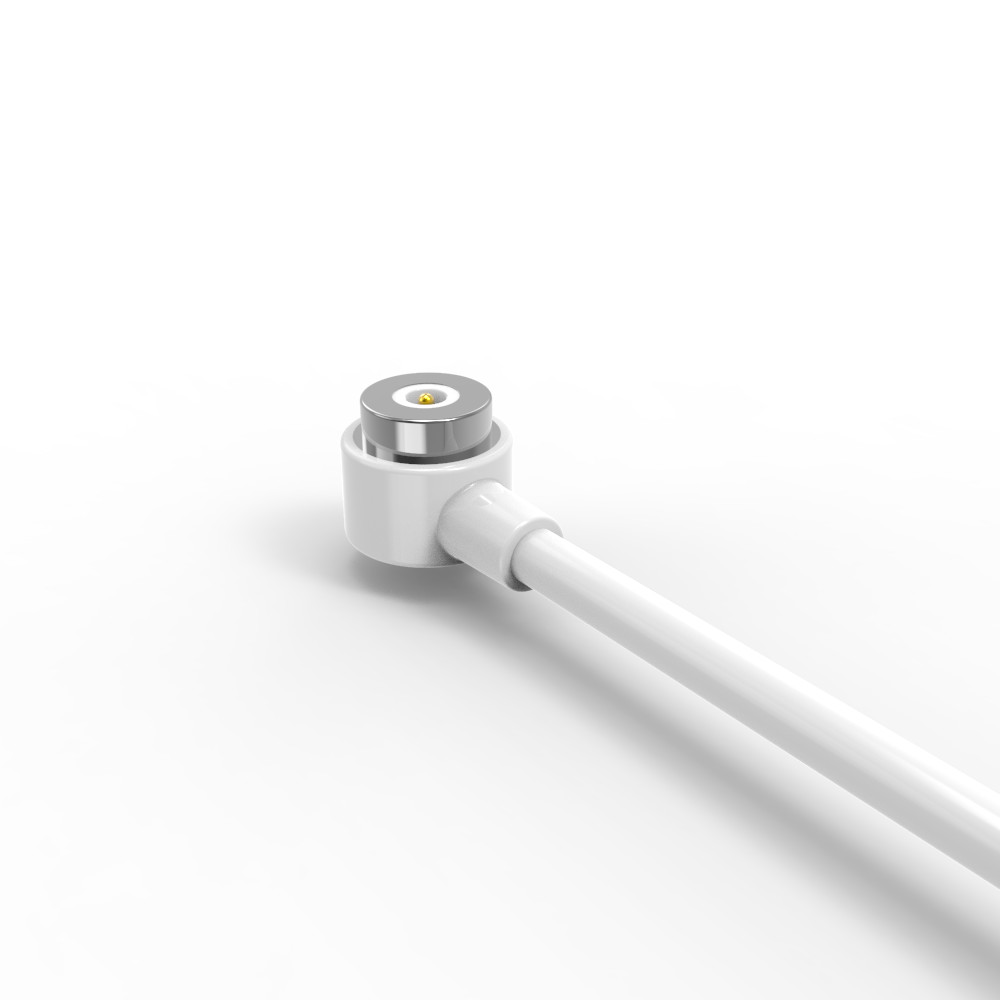

पुरुष चुंबकीय केबल कनेक्टर:

1सामग्री और निर्माण (प्रिमियम और टिकाऊ):

पोगो पिनः उच्च अंत चढ़ाना (60 ~ 100μ "Ni के तहत 5μ" Au) के साथ पीतल कोर बेहतर संक्षारण प्रतिरोध, कम संपर्क प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

आवासः सफेद एलसीपी + 30%जीएफ UL94 V-0

चुंबक: NdFeB N52 (Ni-plated) ′′ उद्योग में अग्रणी चुंबकीय शक्ति (N52 ग्रेड) जंग संरक्षण के साथ सुरक्षित संभोग के लिए।

केबल और जैकेट:

केबलः ओडी 2.5 मिमी, 2-कोर (43x0.08 मिमी डिब्बाबंद तांबे के तार) ।

कनेक्टर और वायर जैकेटः सफेद टीपीई 90 ए ️ लचीला, घर्षण प्रतिरोधी और सौंदर्य संबंधी रूप से सुसंगत।

2यांत्रिक प्रदर्शन (सटीक इंजीनियरिंग):

स्प्रिंग फोर्सः 50g ±10g @ 0.40mm कार्य स्ट्रोक ️ स्थिर संपर्क दबाव और आसान संभोग के लिए अनुकूलित।

स्ट्रोकः पूर्ण यात्रा 0.60 मिमी (कार्य स्ट्रोक 0.40 मिमी)

जीवन कालः 10,000+ चक्र ️ उच्च आवृत्ति के लिए मजबूत डिजाइन

3विद्युत विश्वसनीयता (परीक्षण और प्रमाणन):

रेटिंगः 12V / 2A ️ कम शक्ति वाले डेटा/पावर ट्रांसमिशन के लिए उपयुक्त (उदाहरण के लिए, पहनने योग्य, IoT डिवाइस) ।

संपर्क प्रतिरोधः ≤50mΩ प्रति पिन (न्यूनतम वोल्टेज गिरावट सुनिश्चित करना) ।

परीक्षणः 100% खुला/शॉर्ट सर्किट परीक्षण + 48H नमक स्प्रे (क्षय प्रतिरोध को मान्य करना) ।

अनुपालन: ROHS/REACH ️ वैश्विक बाजारों के लिए पर्यावरण के लिए सुरक्षित।

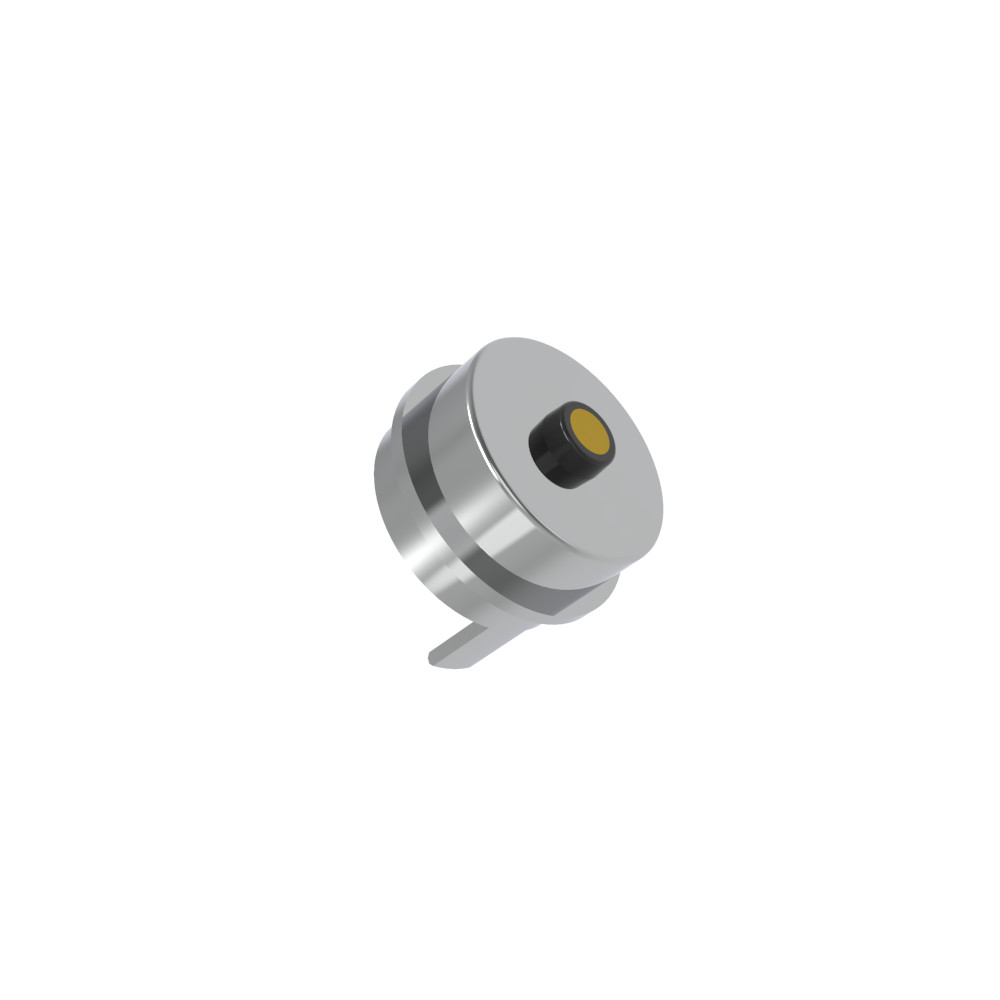

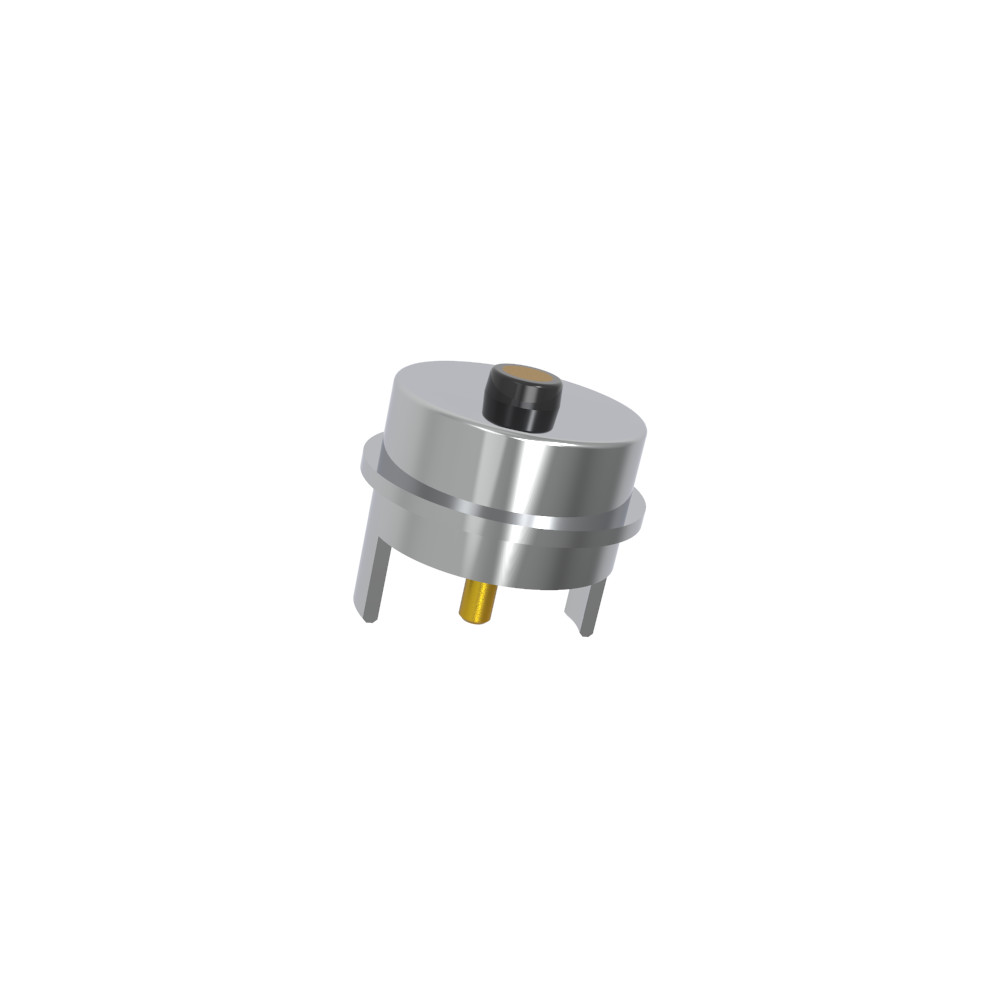

महिला चुंबकीय कनेक्टर:

सामग्री:
पीआईएनःसीई मुक्त C6801, 60 ~ 100U "Ni पर 5U" Min Au कोटिंग;
आवासः सफेद एलसीपी + 30%जीएफ UL94 V-0
Shel1: सीसा रहित C6801 प्लैटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
... विद्युत:
वोल्टेज:12 वी.
वर्तमानः3.0ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
ROHS या REACH अनुरूप उत्पाद।
नमक छिड़काव परीक्षण:48 H.

उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. वेल्डिंग के बाद तारों को बनाने और कैप्सूल;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।

परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटरः

परिपत्र 2Pin केबल कनेक्टर तकनीकी चित्रण

परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण

रिप्रशंसित पीसीबी लेआउट

चुंबकीय कनेक्टर के फायदे:

●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;

●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;

●जीवनकालः 100,000-200,000 चक्र तक;

●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;

●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;

●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;

●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;

●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
