| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VID2000D /VIC2000B |
| दस्तावेज: | VID2000D.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| Name: | Magnetic Cable Connector | Material: | TPE,Brass,NdFeB N52,White LCP+30%GF UL94 V-0 |
|---|---|---|---|
| Spring force: | 50g±10g | Working storke: | 0.7mm |
| Current: | 1A | Volatge: | 12V |
| Cable lenght: | 1000mm | Color: | White |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| Contact resistance: | 50mΩ Max (PIN) | Operation Temperature: | -25℃to +80℃ |

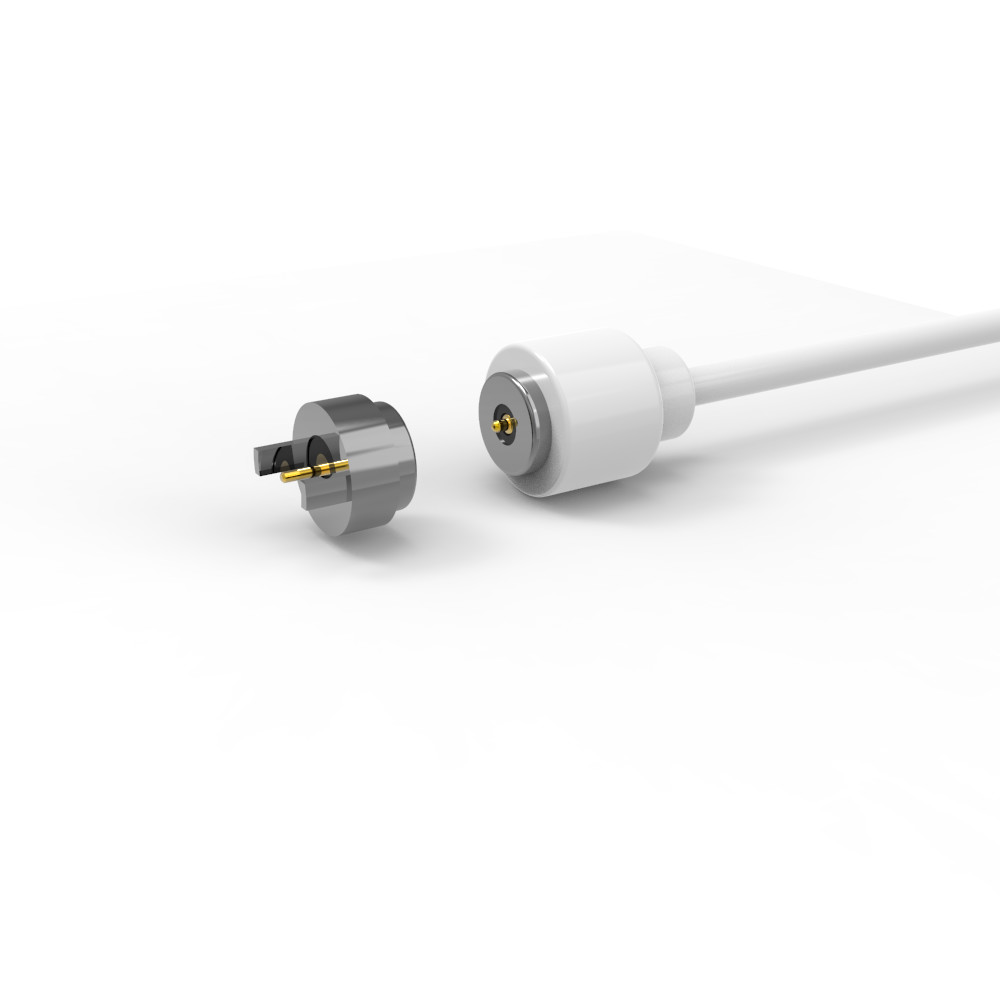

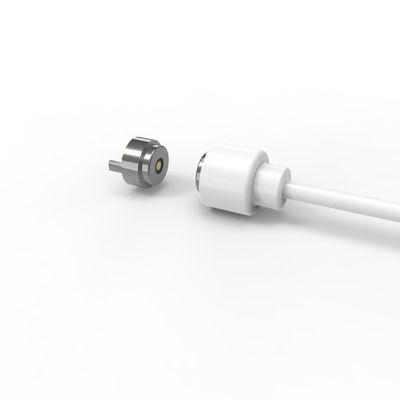

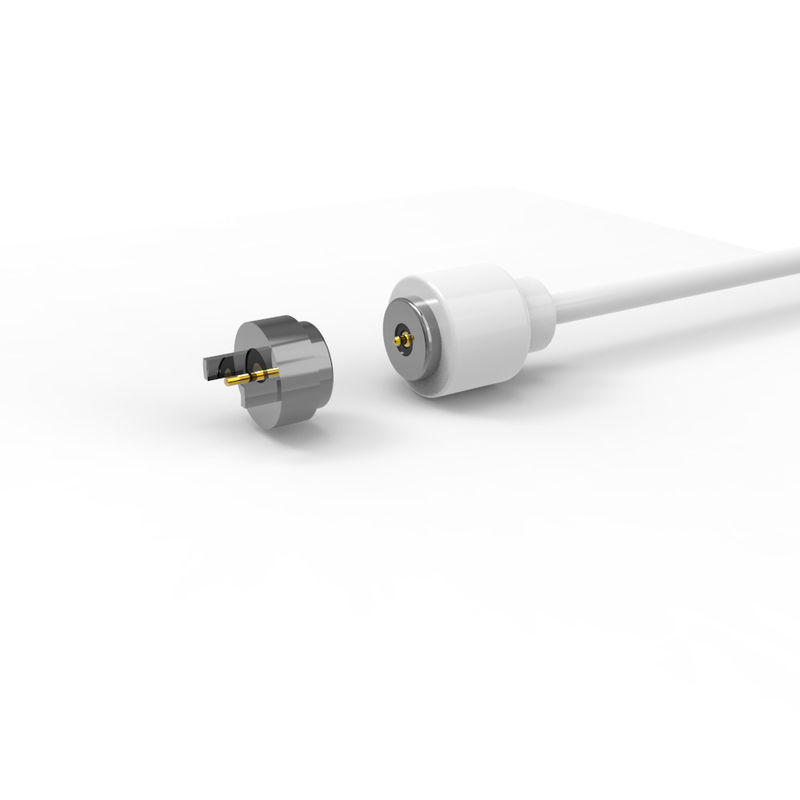

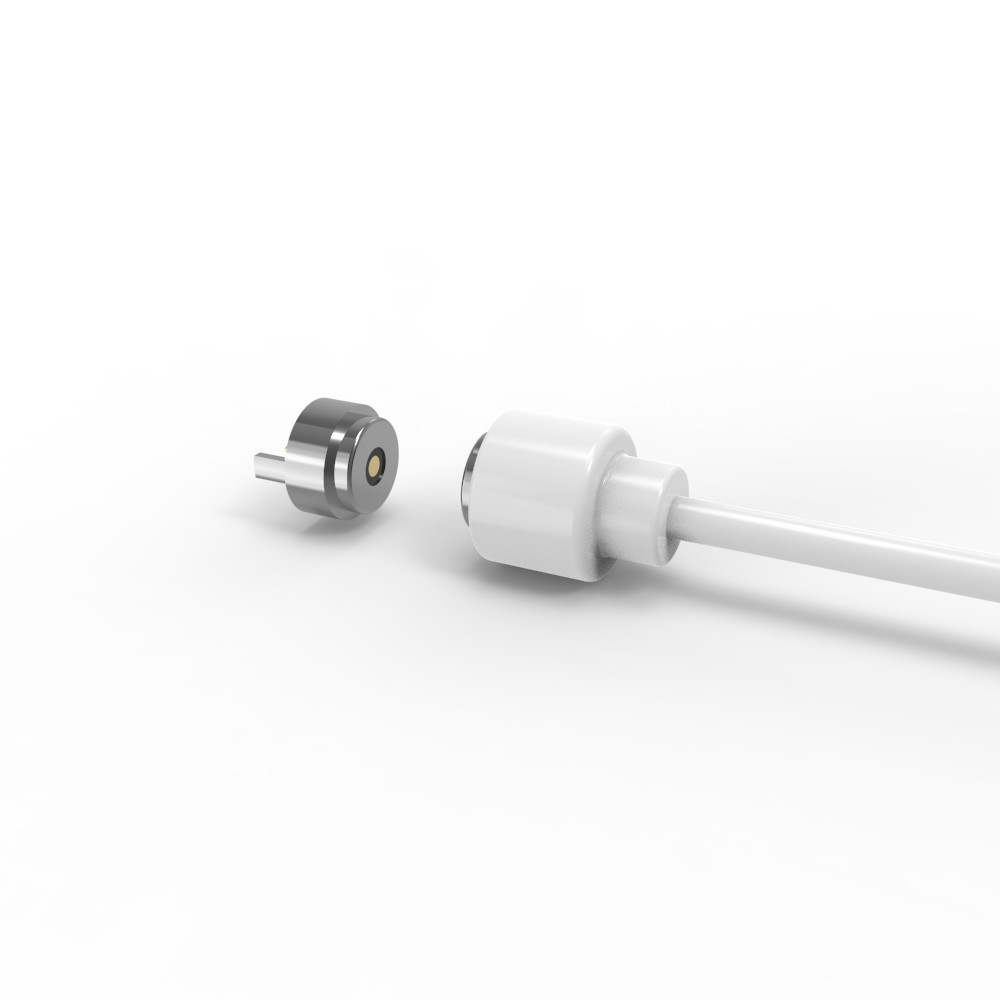

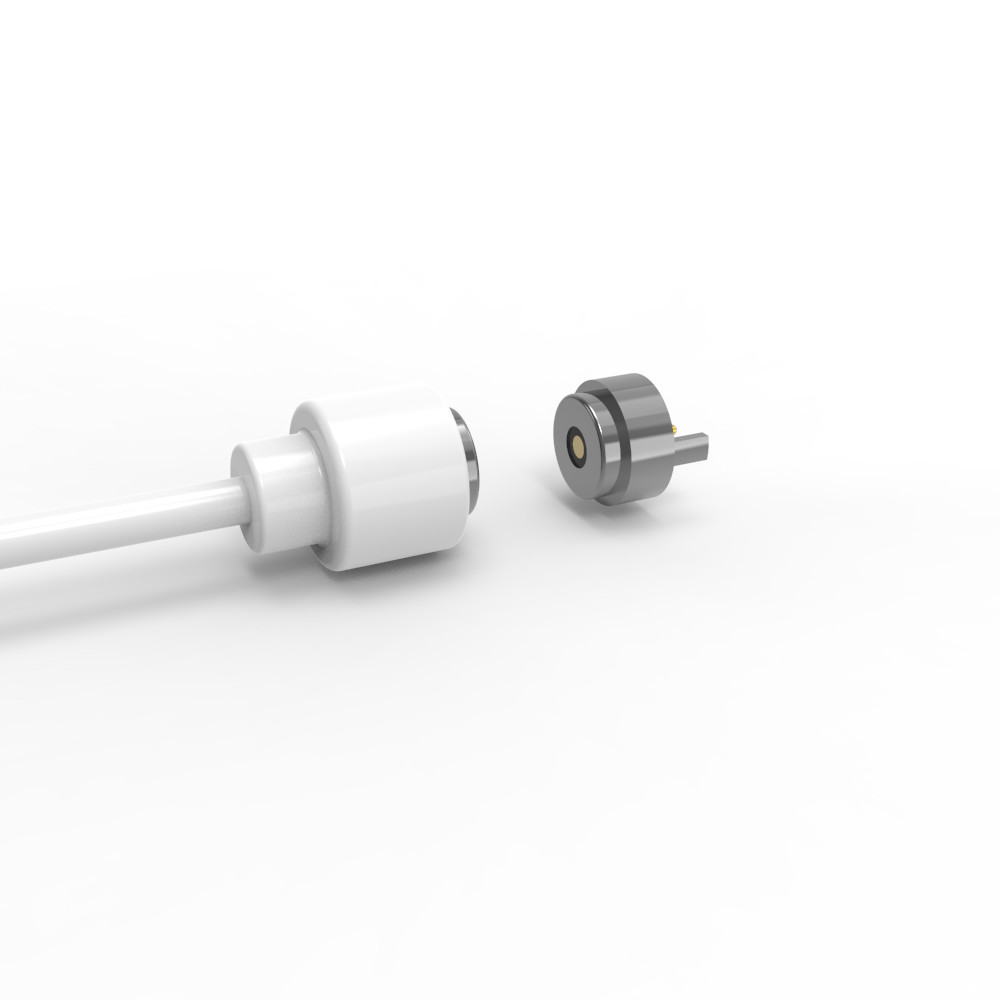

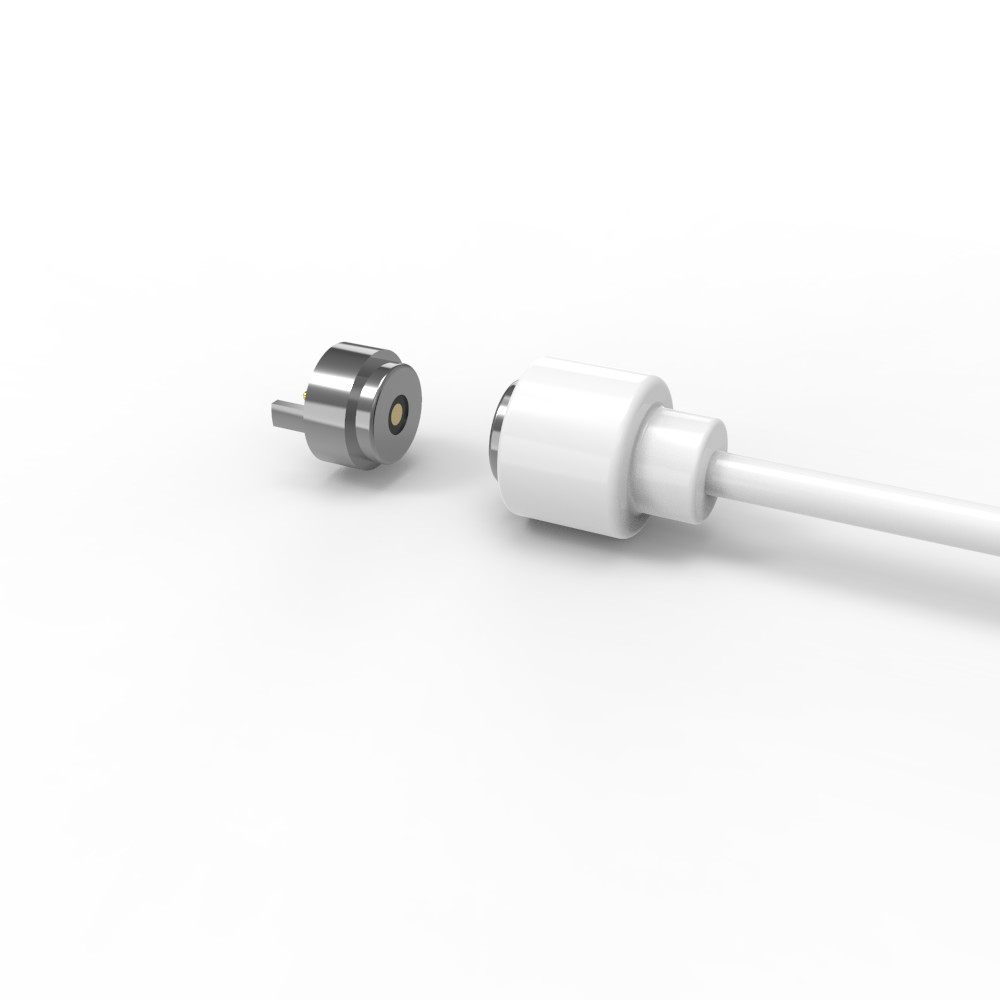

उच्च-अंत वाइन वेयर लैंप के लिए DC 2 पोजीशन व्हाइट मैग्नेटिक केबल कनेक्टर मेल फीमेल।
UPE एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हम आपकी किसी भी आवश्यकता को पूरा करने और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करने के लिए अपने स्वयं के पेशेवर डिज़ाइनर रखते हैं। विभिन्न ग्राहक आवश्यकताओं के अनुसार विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को डिज़ाइन किया जा सकता है।

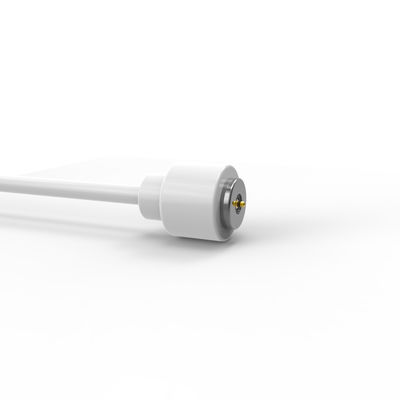

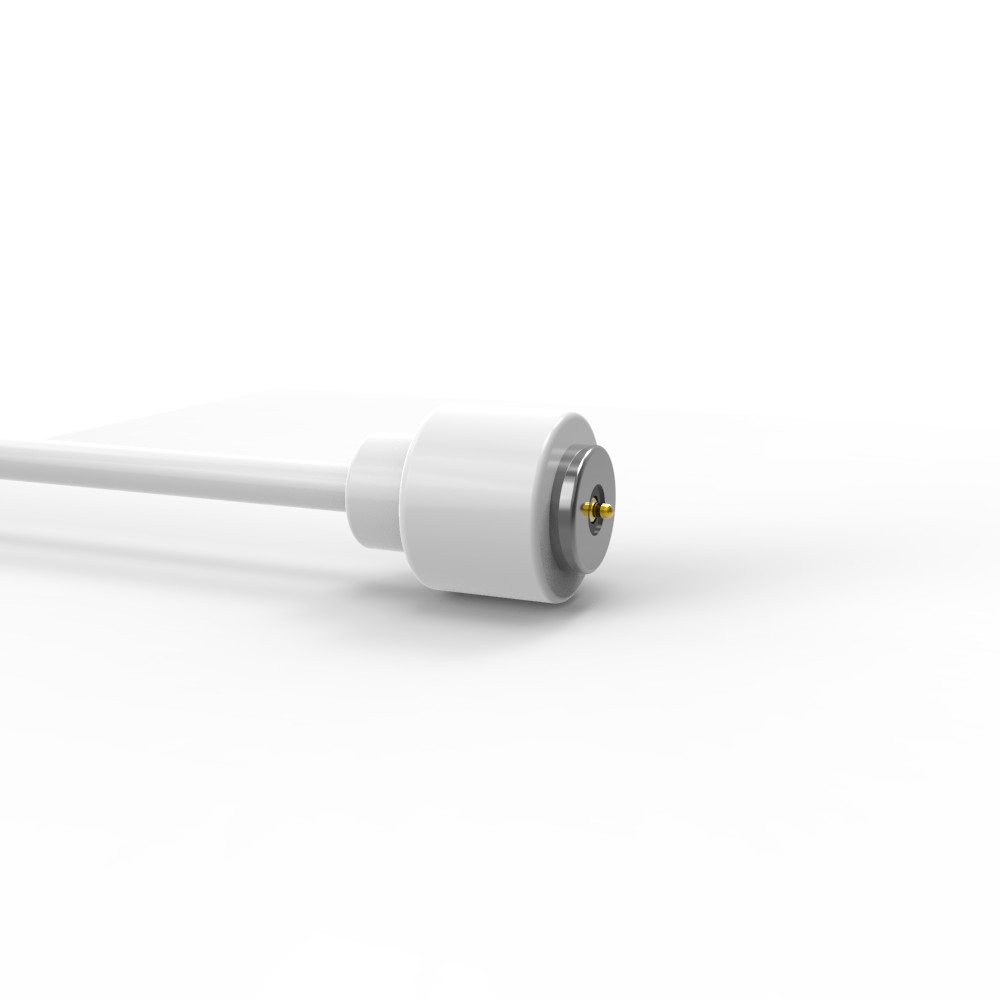

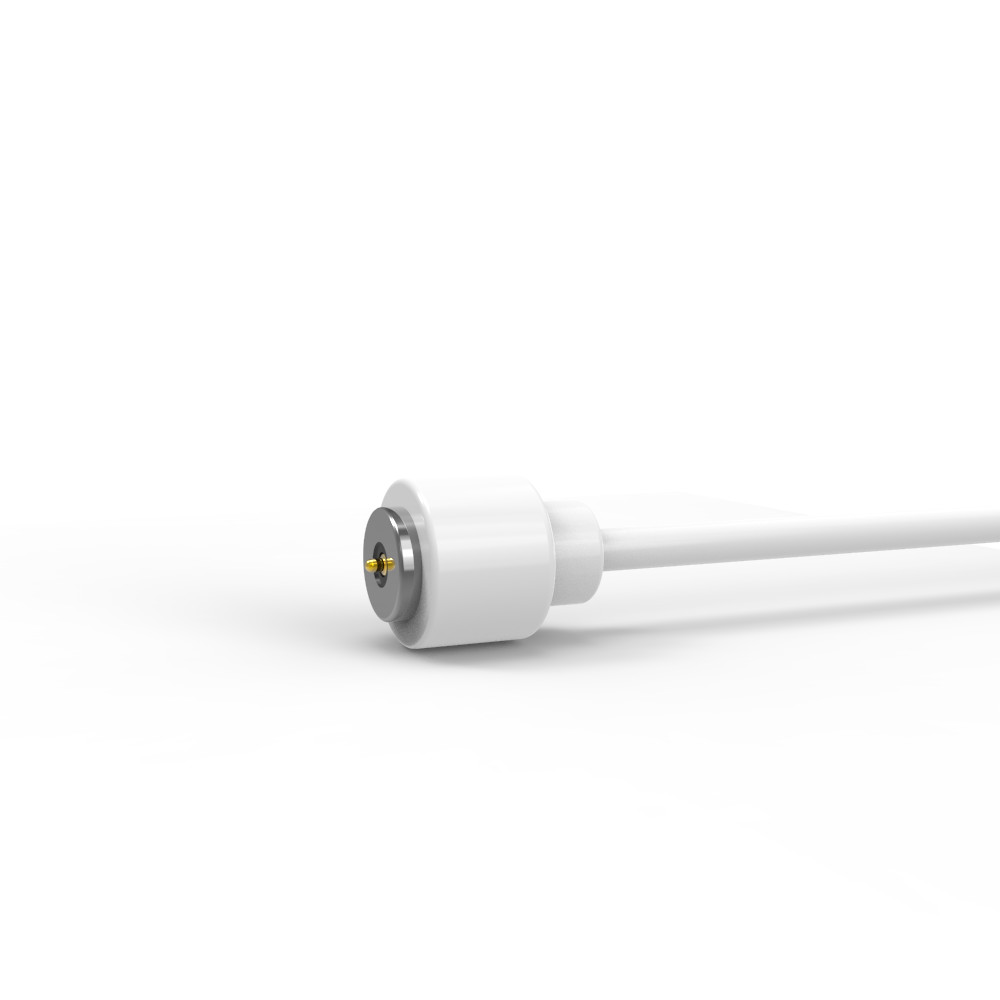

मेल चुंबकीय केबल कनेक्टर:
1. सामग्री और निर्माण (प्रीमियम और टिकाऊ):
पोगो पिन: उच्च-अंत प्लेटिंग (60~100µ" Ni के नीचे 5µ" Au) के साथ पीतल का कोर जो बेहतर संक्षारण प्रतिरोध, कम संपर्क प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
आवास: HTN+30% ग्लास फाइबर (UL94 V-0) – उत्कृष्ट यांत्रिक शक्ति, गर्मी प्रतिरोध और लौ मंदता।
चुंबक: NdFeB N52 (Ni-प्लेटेड) – सुरक्षित मिलन के लिए उद्योग-अग्रणी चुंबकीय शक्ति (N52 ग्रेड) संक्षारण सुरक्षा के साथ।
केबल और जैकेट:
केबल: OD 2.0mm, 2-कोर (19x0.08mm टिनयुक्त तांबे के स्ट्रैंड)।
कनेक्टर और वायर जैकेट: व्हाइट TPE 90A – लचीला, घर्षण-प्रतिरोधी और सौंदर्य की दृष्टि से सुसंगत।
2. यांत्रिक प्रदर्शन (सटीक-इंजीनियर):
स्प्रिंग फोर्स: 50g ±10g @ 0.70mm वर्किंग स्ट्रोक – स्थिर संपर्क दबाव और आसान मिलन के लिए अनुकूलित।
स्ट्रोक: फुल ट्रैवल 0.90mm (वर्किंग स्ट्रोक 0.70mm)।
लाइफस्पैन: 10,000+ चक्र – उच्च-आवृत्ति के लिए मजबूत डिज़ाइन
3. विद्युत विश्वसनीयता (परीक्षण और प्रमाणित):
रेटिंग: 12V / 1A – कम-शक्ति डेटा/पावर ट्रांसमिशन (जैसे, पहनने योग्य, IoT डिवाइस) के लिए उपयुक्त।
संपर्क प्रतिरोध: ≤50mΩ प्रति पिन (न्यूनतम वोल्टेज ड्रॉप सुनिश्चित करना)।
परीक्षण: 100% ओपन/शॉर्ट सर्किट परीक्षण + 48H नमक स्प्रे (संक्षारण प्रतिरोध को मान्य करना)।
अनुपालन: ROHS/REACH – वैश्विक बाजारों के लिए पर्यावरण की दृष्टि से सुरक्षित।

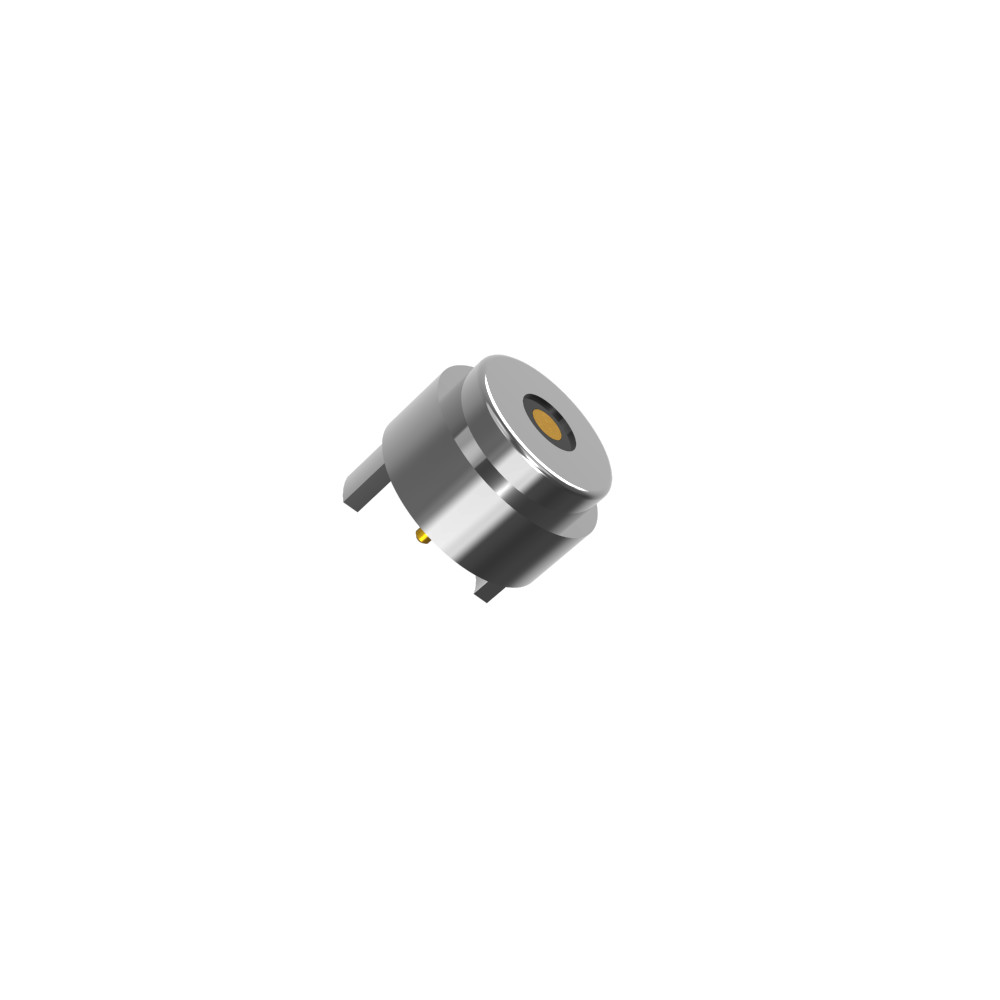

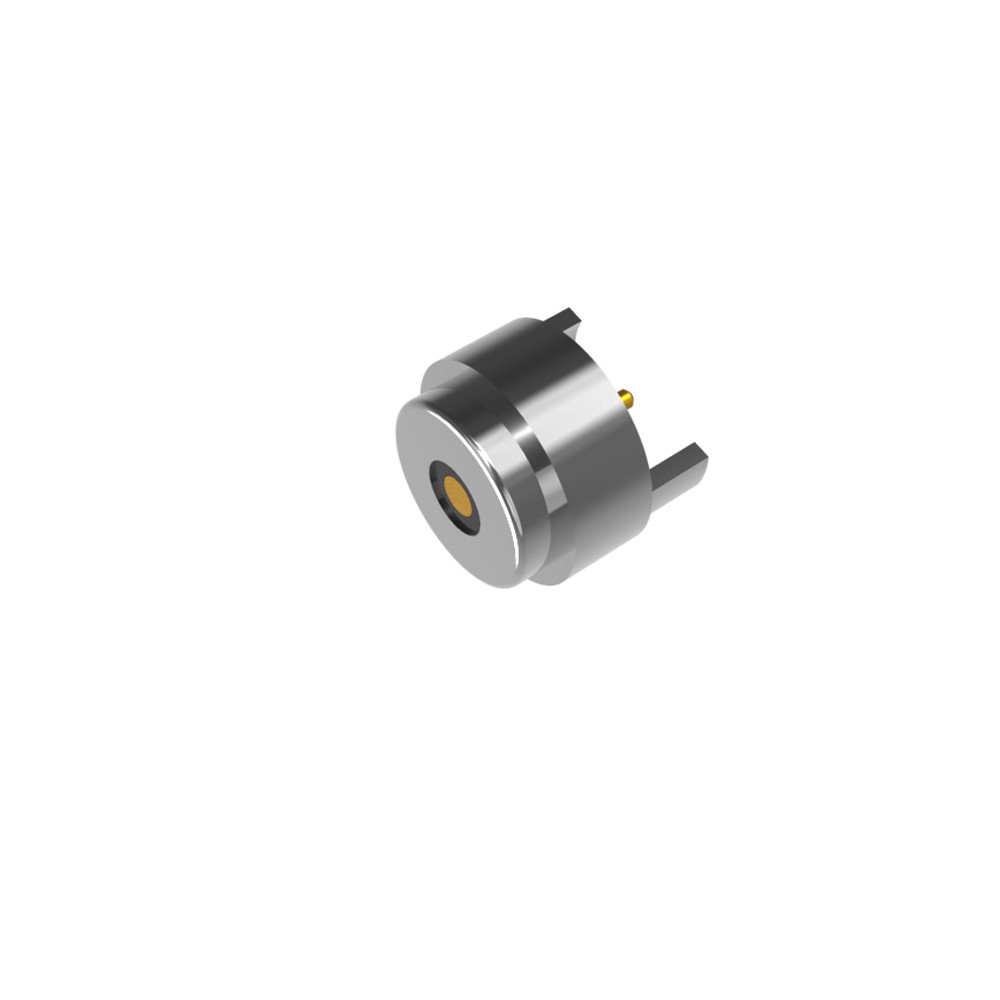

फीमेल चुंबकीय कनेक्टर:
..सामग्री:
पिन: लीड-फ्री C6801, प्लेटिंग 5U" Min Au ओवर 60~100U"Ni ;
आवास: ब्लैक HTN+30%GF UL94 V-0 ;
शेल1: ब्रासC3602प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
...विद्युत:
वोल्टेज:12 V.
करंट:1.0A.
संपर्क प्रतिरोध:50mΩMax (पिन)।
100% ओपन और शॉर्ट टेस्ट।
ROHS या REACHcompliant उत्पाद।
नमक स्प्रे परीक्षण:48 H.
उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1.प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और कैप्सूल बनाना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।
सर्कुलर 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटर:
|
नाम |
चुंबकीय केबल कनेक्टर |
|
प्रकार |
मेल/फीमेल |
|
पिन |
2pin |
|
व्यास |
5.0mm |
|
तार |
TPE |
|
केबल की लंबाई |
1000±20मिमी |
|
रंग |
सफेद |
|
पोगो पिन/टर्निंगपार्ट्स |
लीड-फ्री C6801 |
|
चुंबक |
N52 NdFeB प्लेटिंग Ni 15-20um |
|
आवास
|
ब्लैक HTN UL94V-0 |
|
स्प्रिंग फोर्स |
50g±10g,at 0.7मिमी वर्किंग स्ट्रोक |
|
पूर्ण स्ट्रोक |
0.9mm |
|
यांत्रिक जीवन |
10000 चक्र Min.. |
|
करंट |
1AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ Max (पिन)। |
|
ऑपरेशन तापमान |
-25℃to +80℃ |
|
नमक स्प्रे परीक्षण |
48H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% ओपन और शॉर्ट टेस्ट |
सर्कुलर 2Pin केबल कनेक्टर तकनीकी ड्राइंग
सर्कुलर 2Pin फीमेल चुंबकीय कनेक्टर तकनीकी ड्राइंग
Reकमांडेड पीसीबी लेआउट
चुंबकीय कनेक्टर के लाभ:
●स्वचालित सोखना कनेक्शन अनुभव का मानवीकरण डिज़ाइन;
●मानवीकृत एंटी-फॉल: चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकाल: 100,000-200,000 चक्र तक;
●वाटरप्रूफ डिज़ाइन: डिवाइस का फीमेल एंड डस्टप्रूफ और वाटरप्रूफ (IPX8) हो सकता है;
●फास्ट चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिज़ाइन बड़े करंट ट्रांसमिशन का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति को ग्राहक के एप्लिकेशन डिवाइस के डिज़ाइन के अनुसार मिलान किया जा सकता है;
●उत्पाद एंटी-शॉर्ट सर्किट संरचना डिज़ाइन और बेवकूफ;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 HDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन को बदल सकते हैं
उत्पाद अनुप्रयोग:
हमें क्यों चुनें?
गुणवत्ता और साझेदारी के प्रति प्रतिबद्धता
गुणवत्ता, अखंडता और असाधारण सेवा के सिद्धांतों द्वारा निर्देशित,
हम आपसी सफलता प्राप्त करने के लिए अधिक भागीदारों के साथ सहयोग करने के लिए ईमानदारी से तत्पर हैं।
सामग्री खरीद और मोल्ड परीक्षण नमूनों से लेकर पूर्ण पैमाने पर उत्पादन तक,
हम कठोर परत-दर-परत निरीक्षण और व्यापक गुणवत्ता नियंत्रण लागू करते हैं।
यह सुनिश्चित करता है कि प्रत्येक उत्पाद ग्राहक की आवश्यकताओं को पूरा करता है, जिसमें 98% से अधिक दोष-मुक्त दर होती है।
प्रत्येक चरण में सटीकता और विश्वसनीयता को प्राथमिकता देकर, हम डिलीवरी में लगातार उत्कृष्टता की गारंटी देते हैं।
उत्कृष्टता के लिए निरंतर नवाचार
एक प्रतिस्पर्धी बाजार में आगे रहने और बेहतर उत्पाद गुणवत्ता प्रदान करने के लिए,
हमारी कंपनी अत्याधुनिक तकनीक और उन्नत उपकरणों में निवेश करना कभी बंद नहीं करती है।
अपनी क्षमताओं को लगातार अपग्रेड करके, हम यह सुनिश्चित करते हैं कि प्रत्येक उत्पाद प्रदर्शन और विश्वसनीयता के उच्चतम मानकों को पूरा करे।
चुंबकीय केबल कनेक्टर ऑर्डर कैसे दें
* अपनी आवश्यकताओं की पहचान करें (कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य निर्धारण और शर्तों पर बातचीत करें (थोक छूट लागू हो सकती है)।
*ऑर्डर विवरण की पुष्टि करें (कनेक्टर प्रकार, मात्रा, अनुकूलन)।
*भुगतान करें (PayPal, बैंक ट्रांसफर या अन्य सुरक्षित तरीकों से)।
*शिपिंग और गुणवत्ता जांच
*शिपमेंट को ट्रैक करें।
*गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान अवधि: टी/टी, 50% जमा, 50% शेष
भुगतान विधि: टी/टी, PayPal, OCBC
नमूना लीड समय: इन्वेंटरी नमूना 2-3 कार्य दिवस/अनुकूलित नमूना 5-7 कार्य दिवस
उत्पादन लीड समय:10-15 कार्य दिवस
के लिए बनाया गया: अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीकी
व्यापार अवधि: EXW
माल: वायु, समुद्र, एक्सप्रेस
सेवा: उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, कोई भी विशेष आकार, रंग, डिज़ाइन स्वीकार्य हैं
