5काले केबल के साथ.0 मिमी गोल पुरुष और महिला चुंबकीय डीसी कनेक्टर

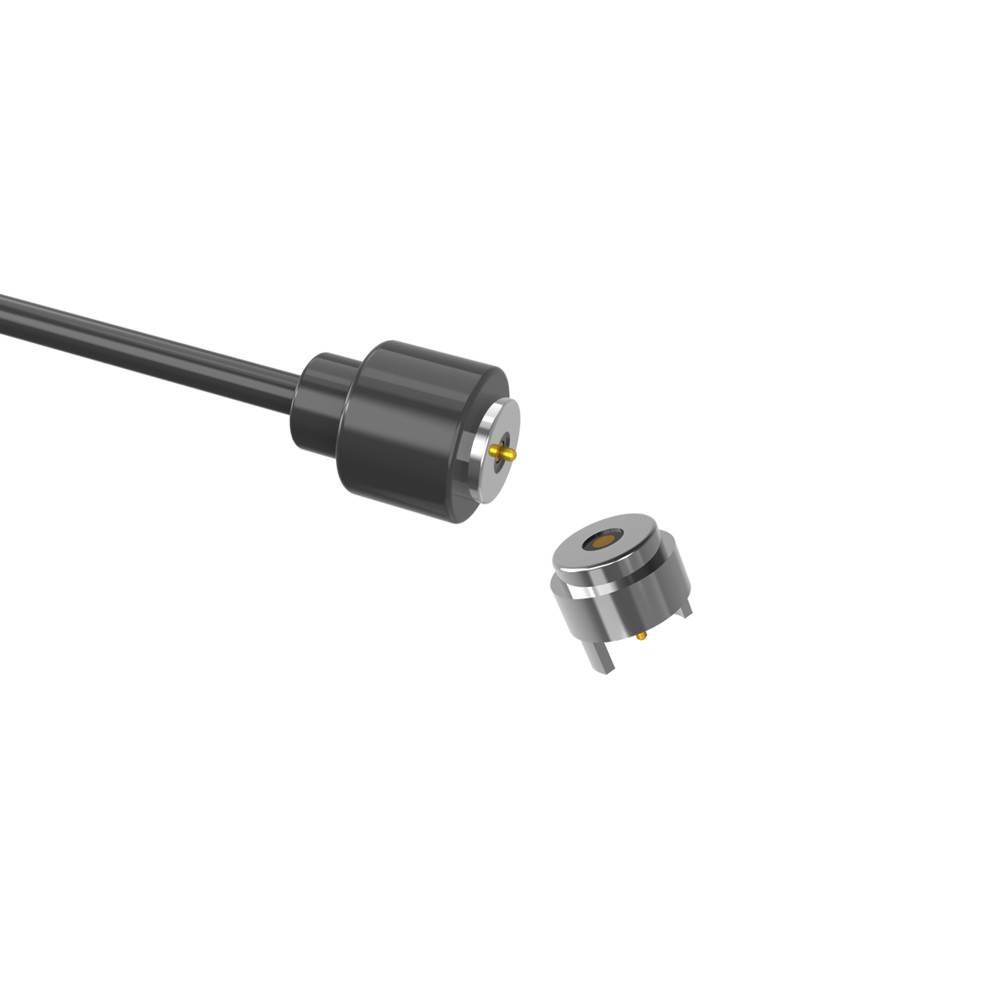

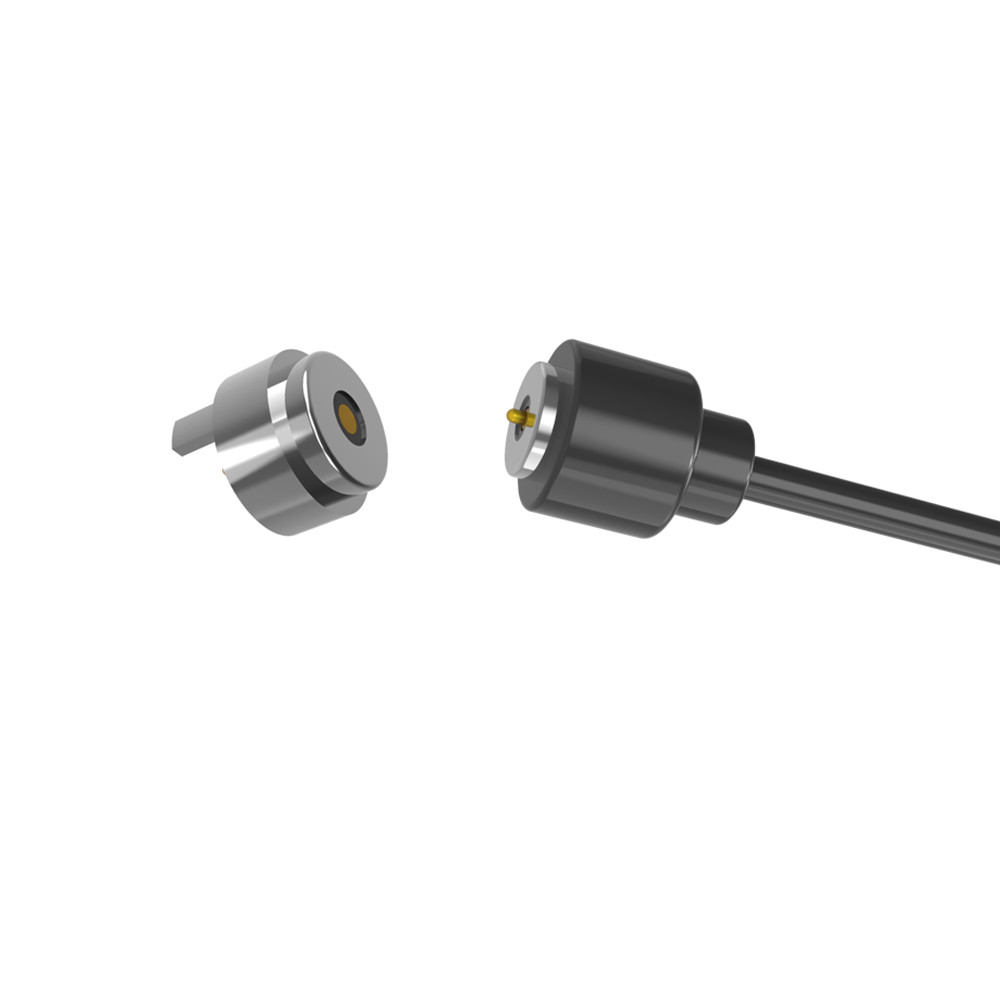

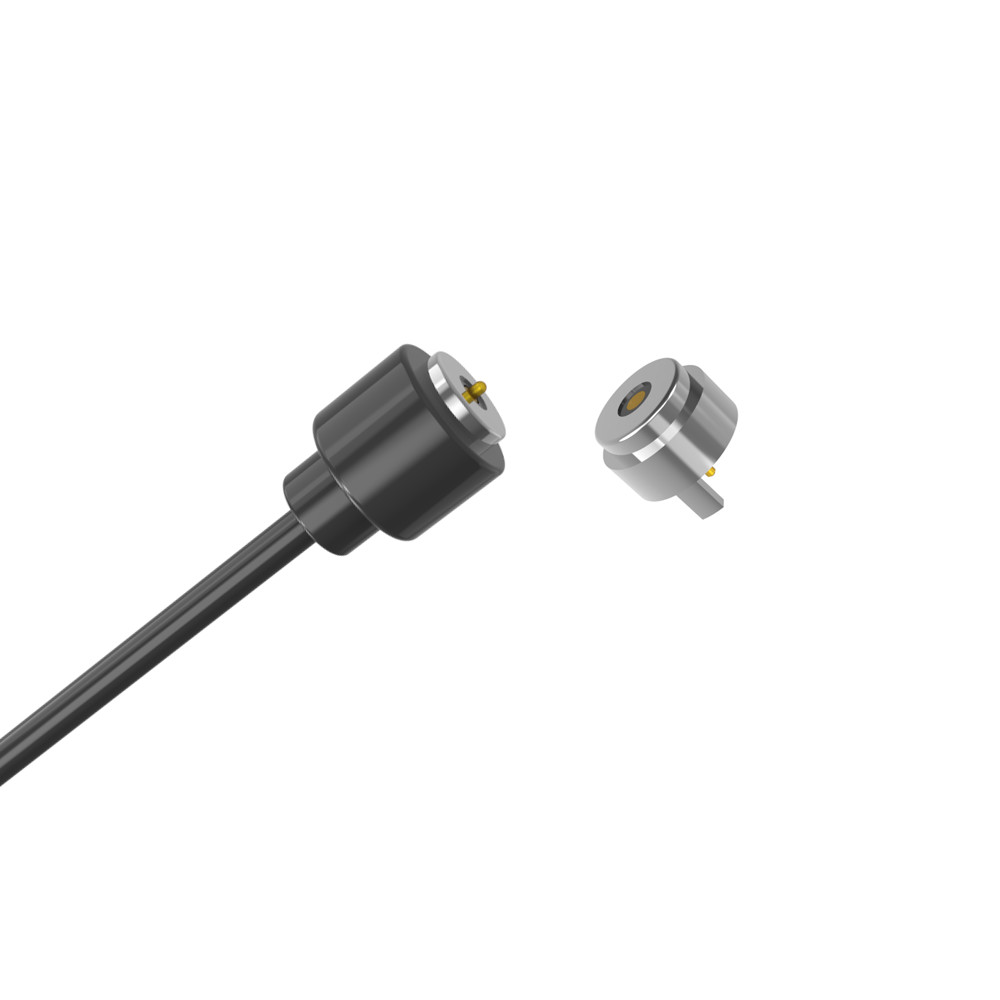

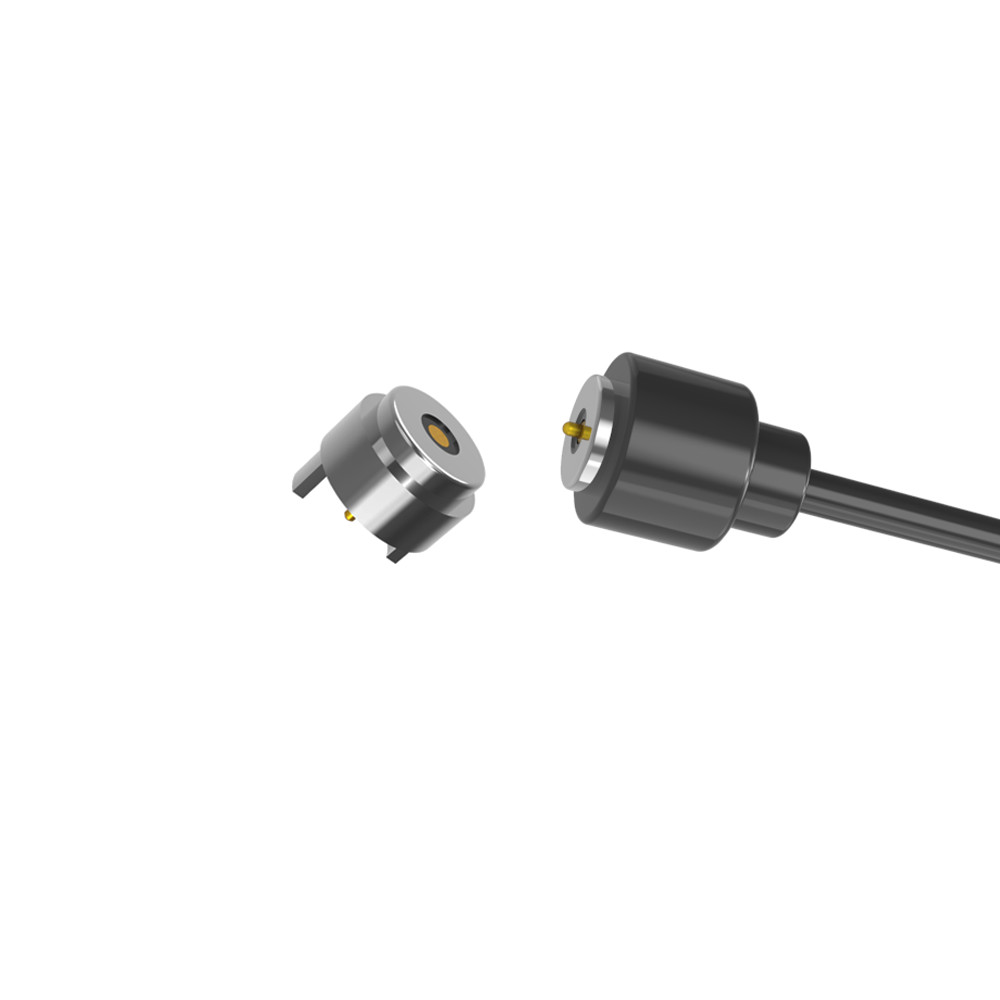

5.0 मिमी गोल पुरुष और महिला चुंबकीय डीसी कनेक्टर काले केबल के साथ।

UPE: आपका कस्टम चुंबकीय कनेक्टर और केबल विशेषज्ञ

पेशेवर डिज़ाइन और निर्माण:UPE एक अग्रणी निर्माता है जो उच्च गुणवत्ता वाले चुंबकीय कनेक्टर्स और चुंबकीय केबल कनेक्टर्स में विशेषज्ञता रखता है। हम मजबूत इंजीनियरिंग को सटीक निर्माण के साथ जोड़ते हैं।

अनुकूलन कोर है:हमारी इन-हाउस टीम के पेशेवर डिज़ाइनर आपकी विशिष्ट आवश्यकताओं को समझने के लिए सीधे आपके साथ काम करते हैं। हम सिर्फ मानक उत्पाद पेश नहीं करते हैं; हम चुंबकीय कनेक्टर अनुकूलन में उत्कृष्ट हैं।

समाधान, सिर्फ उत्पाद नहीं:हम आपकी विशिष्ट कनेक्टिविटी चुनौतियों को हल करने के लिए अनुकूलित चुंबकीय पोगो पिन कनेक्टर समाधान डिज़ाइन और वितरित करते हैं। आपकी एप्लिकेशन आवश्यकताओं के बावजूद, UPE इष्टतम चुंबकीय कनेक्शन का निर्माण कर सकता है।

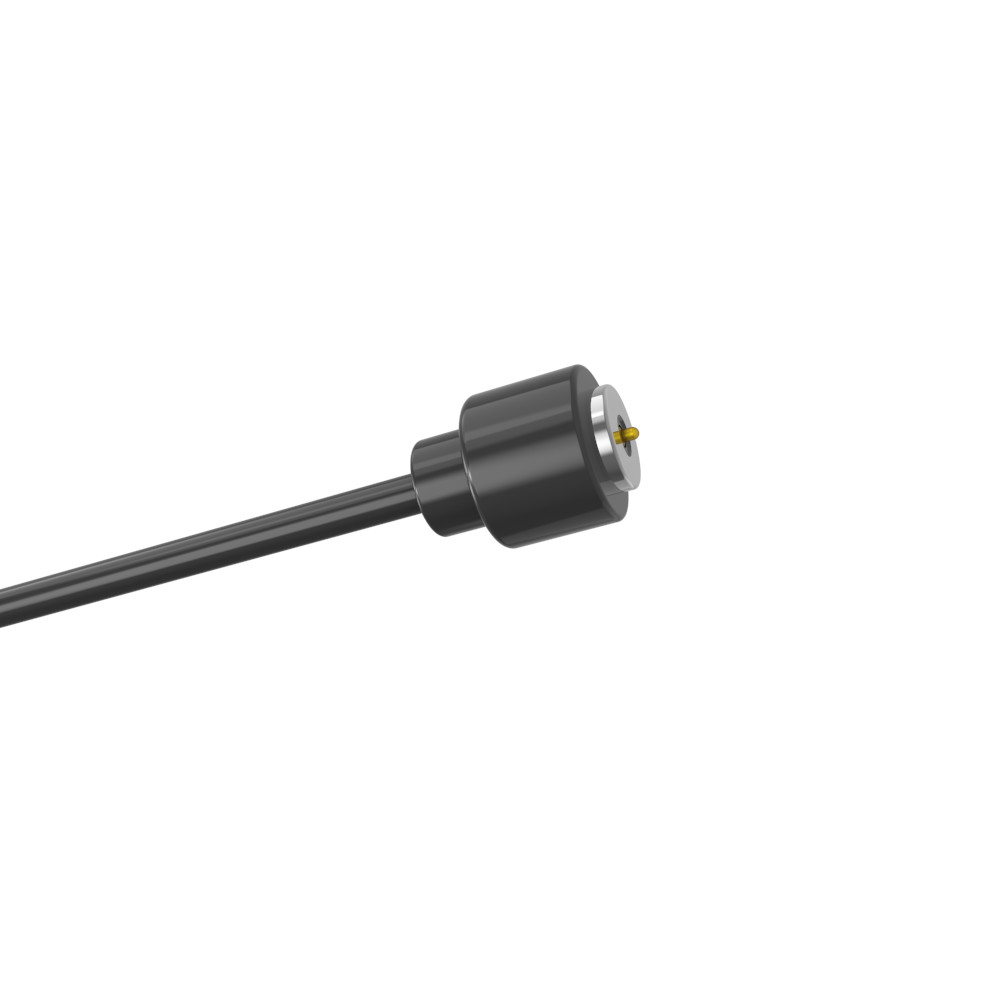

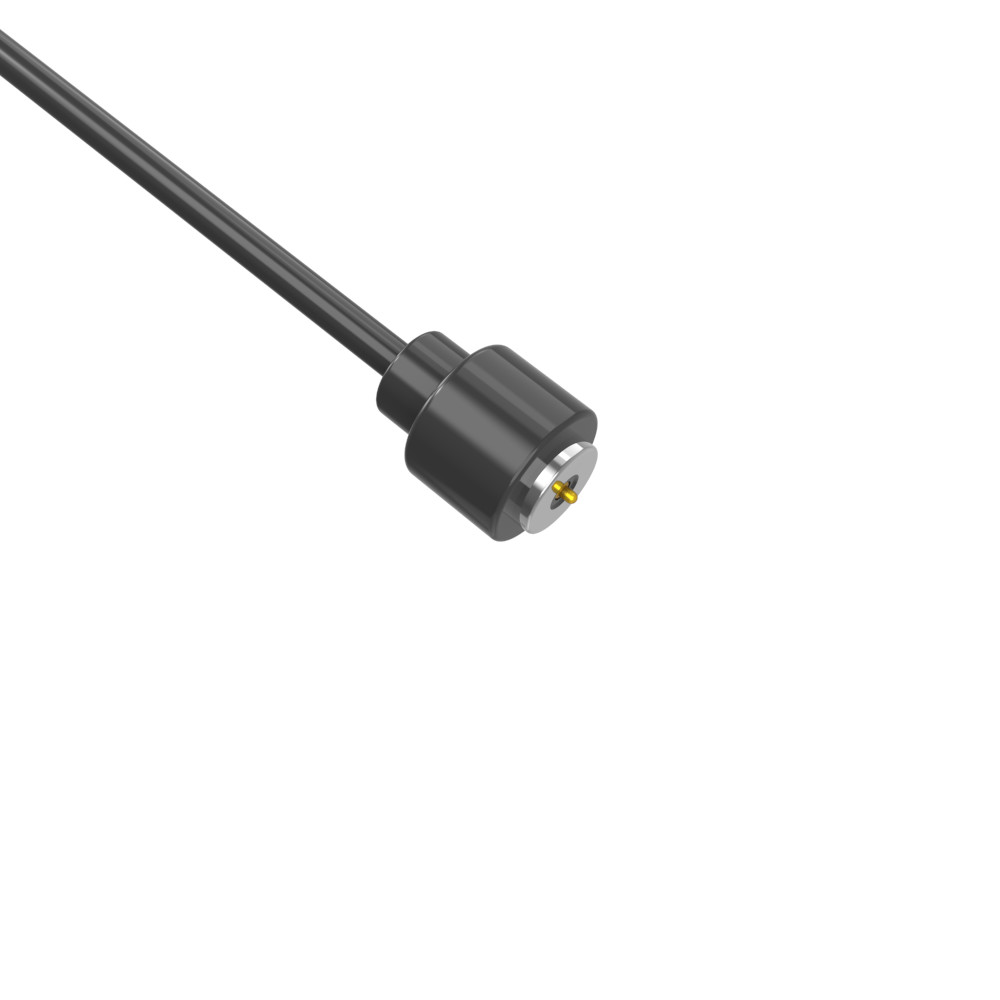

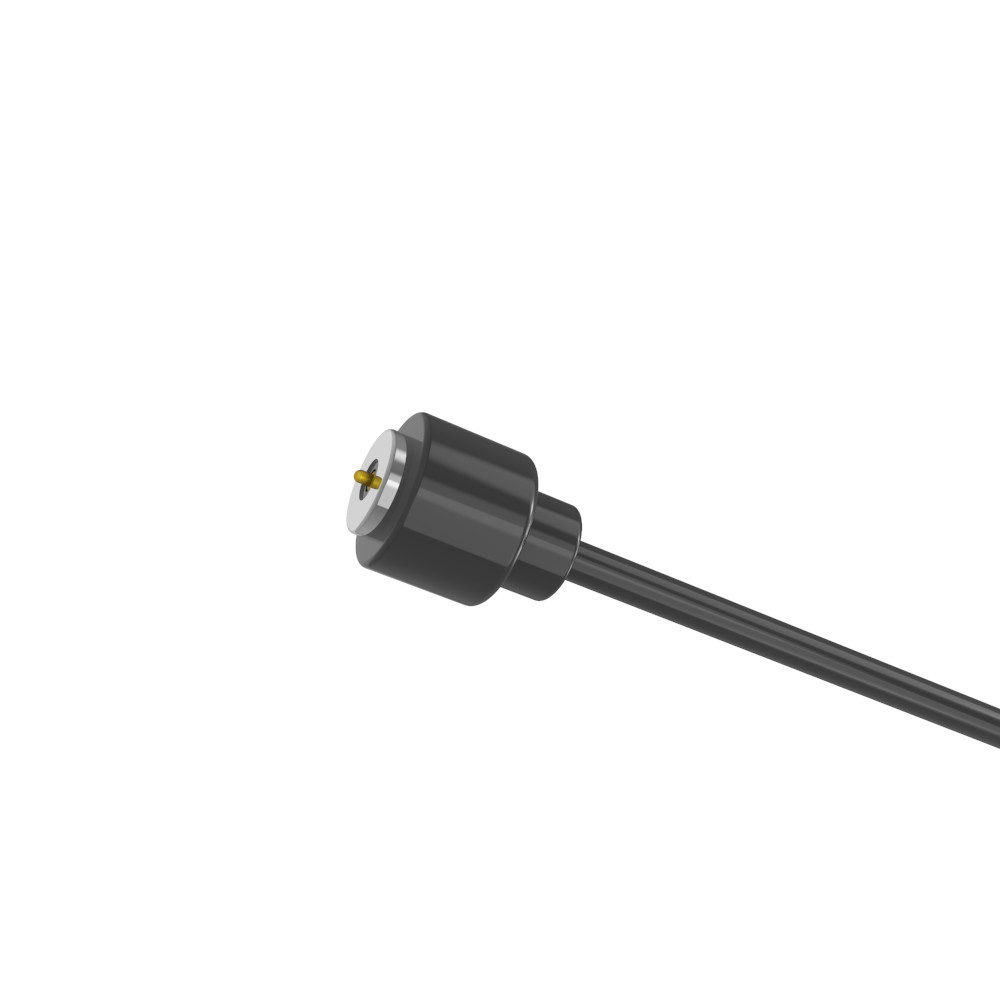

पुरुष चुंबकीय केबल कनेक्टर:
...सामग्री:
पोगो पिन: पीतल (प्लंजर और बैरल प्लेटिंग 5U" मिनट Au ओवर 60~100U" Ni);
आवास: काला HTN+30%GF UL94 V-0;
चुंबक: NdFeB N52 प्लेटिंग Ni;
केबल: काला OD 2.0*2C( TC19*0.08),
वायर जैकेट: काला TPE 90A।
कनेक्टर जैकेट: काला TPE 90A..
...यांत्रिक:
स्प्रिंग बल: 50g±10g, 0.70mm वर्किंग स्ट्रोक पर।
पूर्ण स्ट्रोक: 0.90mm।
यांत्रिक जीवन: 10000 चक्र मिनट..
...विद्युत:
वोल्टेज: 12V।
वर्तमान: 1A।
संपर्क प्रतिरोध: 50mΩ अधिकतम (पिन)।
100% खुला और शॉर्ट टेस्ट।
..ROHS या REACH अनुरूप उत्पाद।
..नमक स्प्रे परीक्षण: 48 H।

महिला चुंबकीय कनेक्टर:

..सामग्री:
पिन: लीड-फ्री C6801, प्लेटिंग 5U" मिनट Au ओवर 60~100U"Ni ;
आवास: काला HTN+30%GF UL94 V-0 ;
शेल1: पीतल C3602 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
...विद्युत:
वोल्टेज: 12 V।
वर्तमान: 1.0A।
संपर्क प्रतिरोध: 50mΩ अधिकतम (पिन)।
100% खुला और शॉर्ट टेस्ट।
ROHS या REACH अनुरूप उत्पाद।
नमक स्प्रे परीक्षण: 48 H।

उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेट करना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।

परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटर:

परिपत्र 2Pin केबल कनेक्टर तकनीकी आरेखण

परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी आरेखण

सिफारिश की गई पीसीबी लेआउटचुंबकीय कनेक्टर के लाभ:

मानवकृत स्वचालित सोखना कनेक्शन अनुभव का डिज़ाइन;

मानवीकृत एंटी-फॉल: चार्जिंग इंटरफेस से निकालना आसान है,
और डिवाइस को हटाना आसान नहीं है;
जीवनकाल: 100,000-200,000 चक्र तक;
वाटरप्रूफ डिज़ाइन: डिवाइस का महिला सिरा धूलरोधी और वाटरप्रूफ (IPX8) हो सकता है;
तेज़ चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिज़ाइन बड़े वर्तमान ट्रांसमिशन का सामना करता है;
चुंबकीय कनेक्टर की उपस्थिति को ग्राहक के एप्लिकेशन डिवाइस के डिज़ाइन के अनुसार मिलान किया जा सकता है;
उत्पाद एंटी-शॉर्ट सर्किट संरचना डिज़ाइन और बेवकूफ़;
उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 को बदल सकते हैं HDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन
