| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VID1850B/ VIC1800B |
| दस्तावेज: | VID1850B.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| Name: | Magnetic Cable Connector | Material: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| Spring force: | 50g±10g | Working storke: | 0.7mm |
| Current: | 1A | Volatge: | 12V |
| Cable lenght: | 1000mm | Color: | White |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| Contact resistance: | 50mΩ Max (PIN) | Operation Temperature: | -25℃to +80℃ |
सफेद टीपीई केबल चुंबकीय चार्जर यूएसबी 2.0 चार्जिंग केबल बिजली की आपूर्ति 2Pin स्मार्ट पानी की बोतल के लिए।
यूपीई एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हमारे पास आपकी किसी भी आवश्यकता को पूरा करने के लिए हमारे अपने पेशेवर डिजाइनर हैं और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करते हैं।विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को विभिन्न ग्राहक आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.

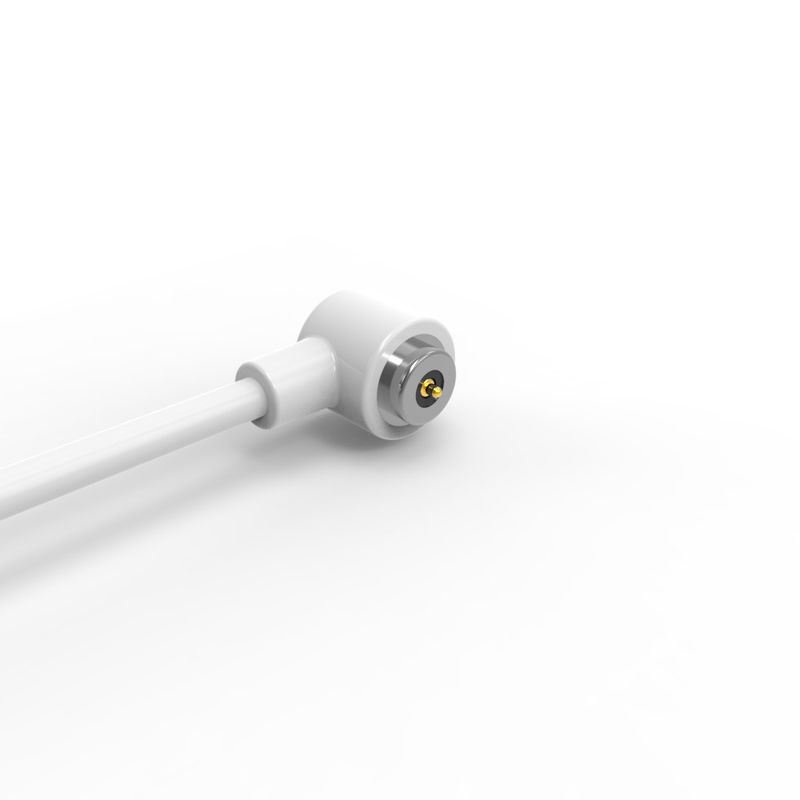

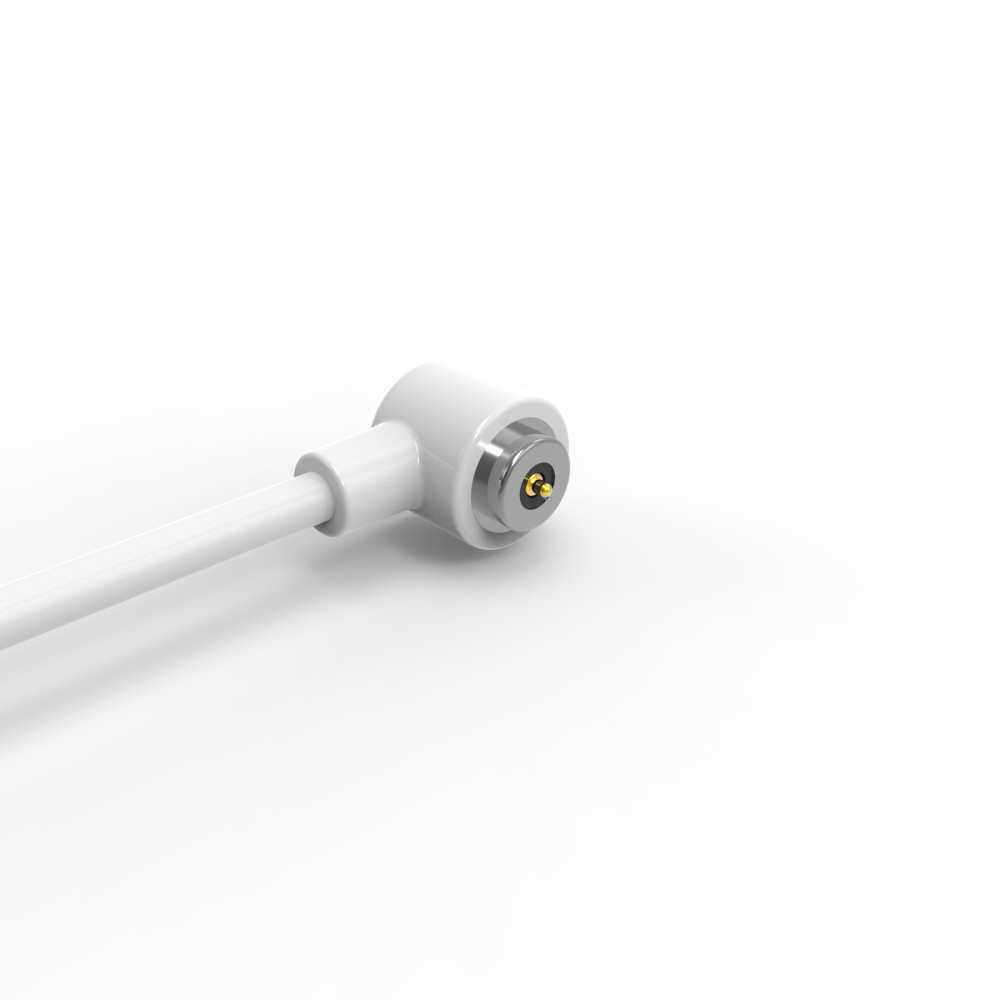

पुरुष चुंबकीय केबल कनेक्टर:
...सामग्रीः
पोगो पिन: पीतल ((प्लंजर और बैरल कोटिंग 5U" मिन ऑउ 60 ~ 100U" नी );
आवासः सफेद HTN+30%GF UL94 V-0;
चुंबकःNdFeB N52 Plating Ni;
केबलः सफेद ओडी 2.0*2C ((टीसी19*0.08)),
तार जैकेटः सफेद टीपीई 90 ए.
कनेक्टर जैकेटः सफेद टीपीई 90 ए..
... यांत्रिक:
स्प्रिंग बल: 50g±10g, 0.70 मिमी कार्यरत स्टोर्क पर।
फुल स्टोर्क:0.90 मिमी.
यांत्रिक जीवनः 10000 चक्र मिनट
... विद्युत:
वोल्टेज: 12V
वर्तमान:1 ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
..ROHS या REACH अनुरूप उत्पाद।
..नमक छिड़काव परीक्षणः 48 H.

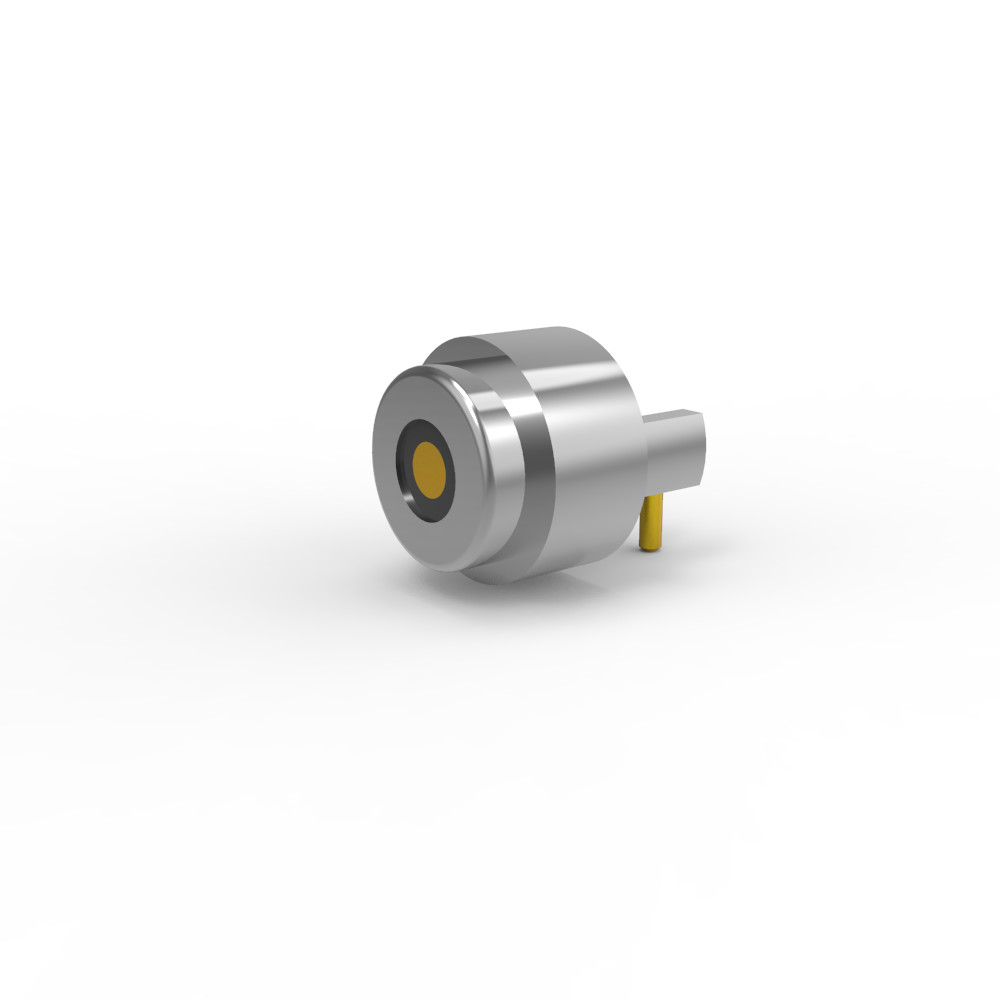

महिला चुंबकीय कनेक्टर:
सामग्री:
पीआईएनःसीई मुक्त C6801, 60 ~ 100U "Ni पर 5U" Min Au कोटिंग;
आवासः काला HTN+30%GF UL94 V-0;
Shel1: पीतलC3602प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
... विद्युत:
वोल्टेज:12 वी.
वर्तमानः1.0ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
ROHS या REACH अनुरूप उत्पाद।
नमक छिड़काव परीक्षण:48 H.
उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. वेल्डिंग के बाद तारों को बनाने और कैप्सूल;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटरः
|
नाम |
चुंबकीय केबल कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
तार |
टीपीई |
|
केबल की लंबाई |
1000±20मिमी |
|
रंग |
सफेद |
|
पोगो पिन/टर्निंग पार्ट्स |
सीसा रहित C6801 |
|
चुंबक |
N52 NdFeB कोटिंग Ni 15-20um |
|
आवास
|
काला HTN UL94V-0 |
|
वसंत बल |
50g±10जी, 0 पर।7मिमी कामकाजी स्टोर्क |
|
पूर्णकबूतर |
0.9 मिमी |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
1AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र 2Pin केबल कनेक्टर तकनीकी चित्रण
परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण
रिप्रशंसित पीसीबी लेआउट
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
उत्पाद आवेदनः
हमें क्यों चुना?
गुणवत्ता और साझेदारी के प्रति प्रतिबद्धता
गुणवत्ता, अखंडता और असाधारण सेवा के सिद्धांतों का मार्गदर्शन करते हुए,
हम आपसी सफलता प्राप्त करने के लिए अधिक भागीदारों के साथ सहयोग करने के लिए ईमानदारी से तत्पर हैं।
सामग्री की खरीद और मोल्ड परीक्षण नमूने से लेकर पूर्ण पैमाने पर उत्पादन तक,
हम कठोर स्तर-दर-स्तर निरीक्षण और व्यापक गुणवत्ता नियंत्रण लागू करते हैं।
यह सुनिश्चित करता है कि प्रत्येक उत्पाद ग्राहक की आवश्यकताओं को पूरा करता है, जिसमें दोष मुक्त दर 98% से अधिक है।
प्रत्येक चरण में सटीकता और विश्वसनीयता को प्राथमिकता देकर हम वितरण में निरंतर उत्कृष्टता की गारंटी देते हैं।
उत्कृष्टता के लिए निरंतर नवाचार
प्रतिस्पर्धी बाजार में आगे रहने और बेहतर उत्पाद गुणवत्ता प्रदान करने के लिए,
हमारी कंपनी कभी भी अत्याधुनिक प्रौद्योगिकी और उन्नत उपकरणों में निवेश करना बंद नहीं करती है।
अपनी क्षमताओं को लगातार उन्नत करके, हम यह सुनिश्चित करते हैं कि प्रत्येक उत्पाद प्रदर्शन और विश्वसनीयता के उच्चतम मानकों को पूरा करे।
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
